Problème unité RAC-50FXB voyant horloge clignote

9369

Question Forum Climatisation : Problème unité RAC-50FXB voyant horloge clignote

vparmentier
Membre inscrit

4 messages

Bonjour.

J'ai une unité intérieure RAC-50FXB dont le voyant horloge clignote 12 fois.

J'ai ouvert l'unité extérieure RAF-50FXB et aucune des LEDs ne clignotent lorsque l'appareil est sous tension (ni hors tension d'ailleurs).

Auriez-vous une idée de comment procéder ? J'ai vu la question 6469 qui semblait similaire mais elle n'apporte pas de réponse :(
Merci d'avance !
Vivien

06 avril 2024 à 12:17

Réponse 1 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

PL
Membre inscrit

13 885 messages

Bonjour, je n'ai pas pour 12 clignotements. Si quelqu'un a ?

06 avril 2024 à 16:03

Réponse 2 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Climtout
Membre inscrit

142 messages

12x Vitesse du moteur du ventilateur trop faible (unité extérieure).
Le contrôleur remarque que le moteur du ventilateur tourne trop lentement.
Roulement endommagé / moteur de ventilateur ou (et) carte de circuit imprimé défectueuse / alimentation en tension.
Attention ventilateur court-circuit : La fiche du moteur du ventilateur ne peut être retirée que lorsque la tension est complètement coupée. Sinon, le moteur ou le circuit imprimé peuvent être endommagés

08 avril 2024 à 23:00

Réponse 3 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Climtout
Membre inscrit

142 messages

Voici le fichier complet :
Messages d'erreur Unité extérieure

08 avril 2024 à 23:01

Réponse 4 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Dom-Aom
Membre inscrit

8 452 messages

"le voyant horloge clignote 12 fois". C'est sur l'UI, et ce n'est donc pas la LED301 de l'UE.

Voici les codes erreur de la RAK50PXB (voyant timer), je n'ai pas ceux de la RXB, mais ce sont probablement les mêmes.

Pour agrandir l'image, cliquez dessus.

09 avril 2024 à 01:18

Réponse 5 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Climtout
Membre inscrit

142 messages

Autant pour moi j'ai mélangé les 2 références.

09 avril 2024 à 16:04

Réponse 6 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

vparmentier
Membre inscrit

4 messages

Bonjour,
Merci de vos réponses !

On serait donc sur "interface defective (OUTDOOR)".

Sachant qu'aucune (vraiment aucune) LED de l'UE ne clignote, j'en déduis qu'il s'agit d'un problème de connexion ?
Avez-vous une idée de comment procéder pour aller plus loin ?

21 avril 2024 à 15:12

Réponse 7 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Dom-Aom
Membre inscrit

8 452 messages

Bonjour.

Ou carrément l'UE qui n'est plus alimentée en basse tension. Voyez si l'alim fonctionne, en général il y a des points de test 5V et 12V pour cela (par rapport à un 0V souvent appelé GND).

21 avril 2024 à 23:30

Réponse 8 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

vparmentier
Membre inscrit

4 messages

Effectivement j'ai vérifié tous les branchements, ils sont OK et le 220V arrive bien sur l'UE.

Par contre l'alimentation basse tension ne semble pas fonctionner :(

Est-ce qu'il y a un moyen simple de réparer ?

08 juin 2024 à 14:33

Réponse 9 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Dom-Aom
Membre inscrit

8 452 messages

Postez une photo de la carte qui porte un petit transformateur avec du scotch jaune, je verrai ce que je peux vous indiquer comme mesures à faire.

09 juin 2024 à 08:30

Réponse 10 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

vparmentier
Membre inscrit

4 messages

Bonjour,

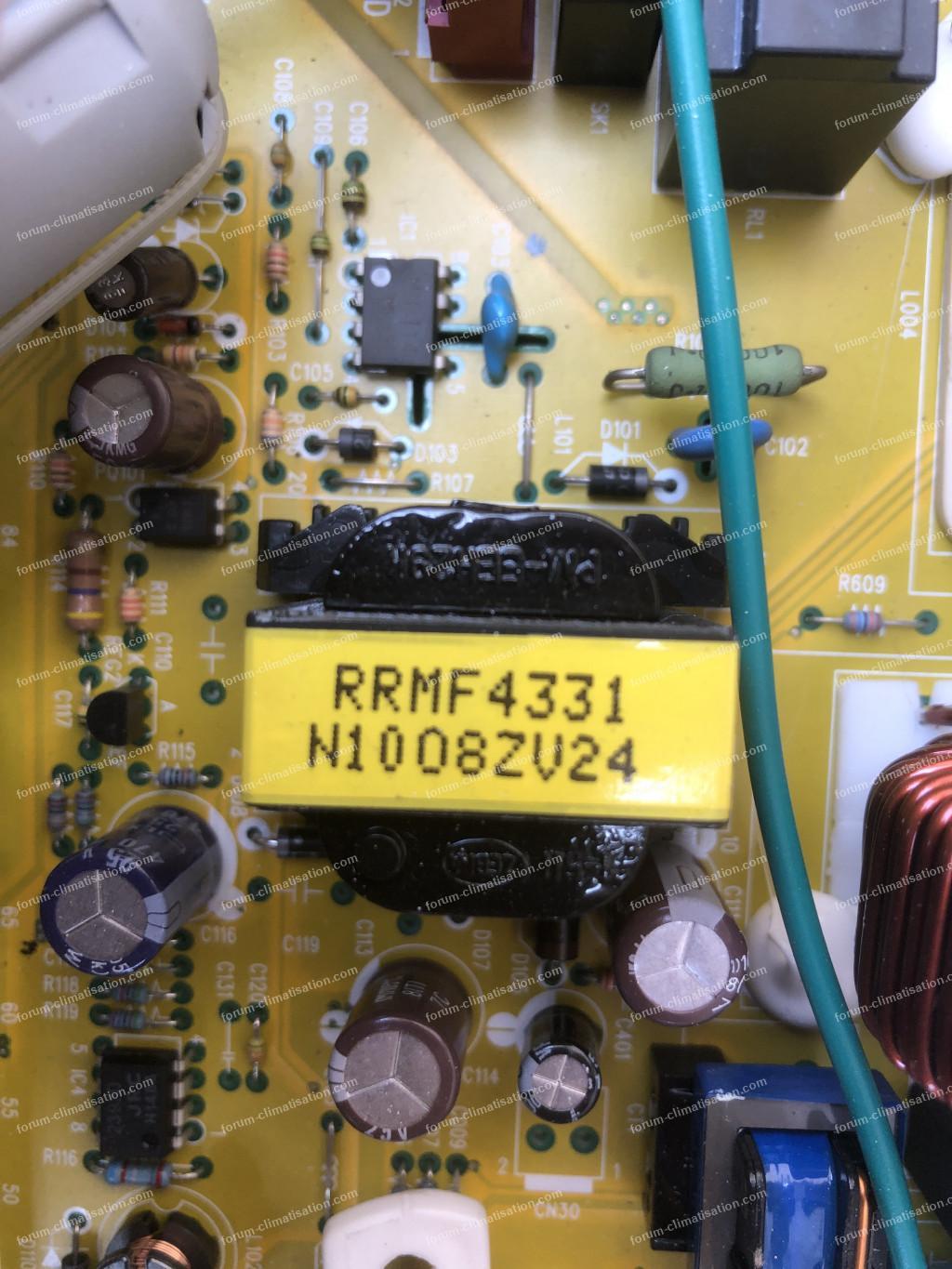

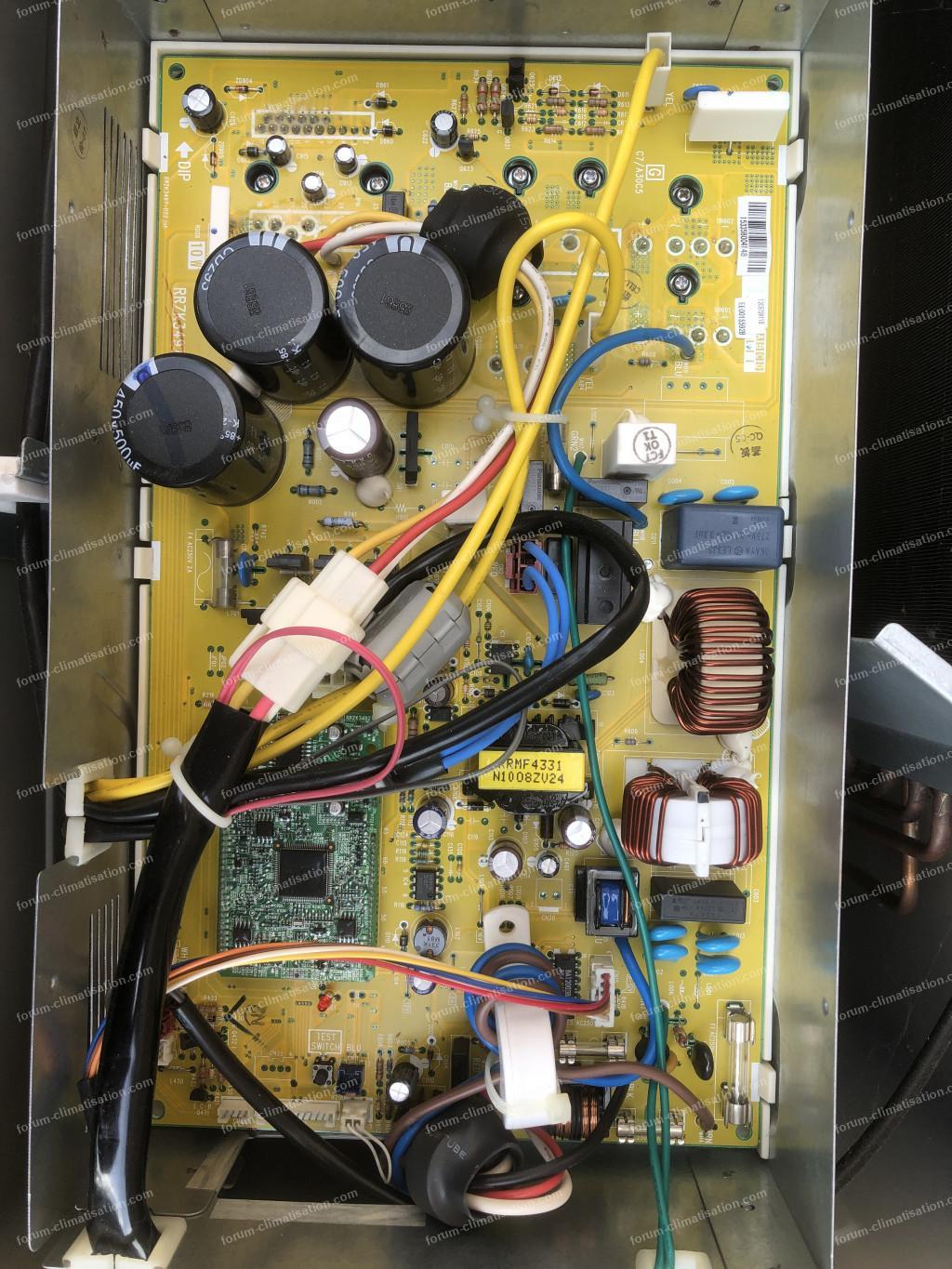

Voici la photo de la carte et un zoom sur le transfo.

Merci.

Pour agrandir les images, cliquez dessus.

09 juin 2024 à 17:51

Réponse 11 forum climatisation climatiseurs

Problème unité RAC-50FXB voyant horloge clignote

Dom-Aom
Membre inscrit

8 452 messages

Oh là... mais je la reconnais cette carte! Elle a déjà défrayé la chronique à plusieurs reprises, en questions 8240 et 8202. La diode zener ZD101 est un composant chatouilleux sur cette carte, elle est sous la pièce plastique grise de la 2ème photo.

Vous aurez avec ces 2 questions de quoi confirmer le diagnostic et, si c'est la même panne, vous dépanner.

09 juin 2024 à 22:32
