Question Forum Climatisation : Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonsoir.
Je viens de tirer le vide mais j'ai un gros doute car je l'impression que le vide était fait trop vite, les liaisons frigorifiques mesurent 6 mètres mais quand même sur le manomètre le -30 PSI sont arrivés rapidement, moins de 5 minutes avec une pompe double étage. Le vide est maintenu depuis plus de 24 heures.
Cependant, j'ai lu que si la valve Schrader du port de service n'est pas enfoncée, je verrais toujours un vide, car il s'agit simplement du vide dans le flexible lui-même.
Comment puis-je être sûr que le vide que je vois sur le manomètre se trouve réellement dans les liaisons et non dans le flexible ?
Si je retire le flexible du port de service, je devrais entendre un sifflement lorsque l'air retourne dans les liaisons ?

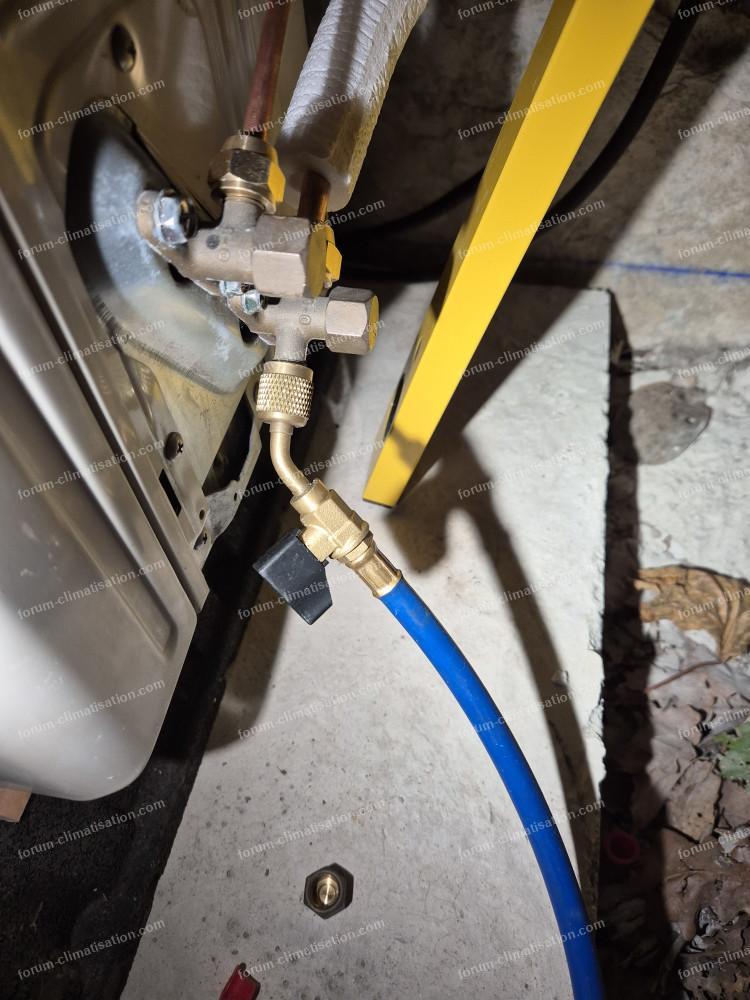

Voici une photo.
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
Je viens de tirer le vide mais j'ai un gros doute car je l'impression que le vide était fait trop vite, les liaisons frigorifiques mesurent 6 mètres mais quand même sur le manomètre le -30 PSI sont arrivés rapidement, moins de 5 minutes avec une pompe double étage. Le vide est maintenu depuis plus de 24 heures.
Cependant, j'ai lu que si la valve Schrader du port de service n'est pas enfoncée, je verrais toujours un vide, car il s'agit simplement du vide dans le flexible lui-même.
Comment puis-je être sûr que le vide que je vois sur le manomètre se trouve réellement dans les liaisons et non dans le flexible ?
Si je retire le flexible du port de service, je devrais entendre un sifflement lorsque l'air retourne dans les liaisons ?
Voici une photo.
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
21 septembre 2025 à 00:05
Réponse 1 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonjour.
Dans le tube bleu de votre photo, regardez dans l'intérieur de la partie à visser dans le centre vous devez avoir une "pointe" que l'on appelle un "pousse Schrader" celui-ci permet lors du vissage de poussez le Schrader et donc d'effectuer un tirage au vide ou prendre une pression.
Il y a cette méthode, quand vous commencez le tirage au vide, si le bruit de la pompe à vide s'estompe de suite il y a un risque que ce soit que le tube, par contre si il est un peu long normalement c'est OK, autre méthode, vous démontez votre tube bleu, vous appuyer avec votre ongle ou un petit tournevis une succion se fait entendre et oui c'est un métier ou beaucoup de choses se font à l'oreille il ne faut pas être sourd, vous remettez le tube bleu à la pression atmosphérique puis vous le remettez sur la prise de pression, si l'aiguille redescend, c'est OK, finir en tirant encore un peu au vide car la manipe à le risque de remettre un peu d'air dans le circuit. Si rien ne se passe soit le pousse Schrader est manquant, soit le Schrader lui même est peut être trop vissé.
Dans le tube bleu de votre photo, regardez dans l'intérieur de la partie à visser dans le centre vous devez avoir une "pointe" que l'on appelle un "pousse Schrader" celui-ci permet lors du vissage de poussez le Schrader et donc d'effectuer un tirage au vide ou prendre une pression.
Il y a cette méthode, quand vous commencez le tirage au vide, si le bruit de la pompe à vide s'estompe de suite il y a un risque que ce soit que le tube, par contre si il est un peu long normalement c'est OK, autre méthode, vous démontez votre tube bleu, vous appuyer avec votre ongle ou un petit tournevis une succion se fait entendre et oui c'est un métier ou beaucoup de choses se font à l'oreille il ne faut pas être sourd, vous remettez le tube bleu à la pression atmosphérique puis vous le remettez sur la prise de pression, si l'aiguille redescend, c'est OK, finir en tirant encore un peu au vide car la manipe à le risque de remettre un peu d'air dans le circuit. Si rien ne se passe soit le pousse Schrader est manquant, soit le Schrader lui même est peut être trop vissé.
21 septembre 2025 à 11:53
Réponse 2 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Je commence toujours mes tirages au vide toutes vannes fermées, je les ouvrent une par une en commencant par la plus proche de la pompe, à chaque ouverture la pompe doit se remettre à claquer prouvant ainsi que de l'air est extrait du circuit qui vient de s'ouvrir
21 septembre 2025 à 12:24
Réponse 3 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonjour PL.
Merci pour votre réponse. J'ai donc suivi vos conseils et effectué quelques tests.
J'ai d'abord dévissé légèrement la "pousse Schrader" afin qu'elle sorte davantage.

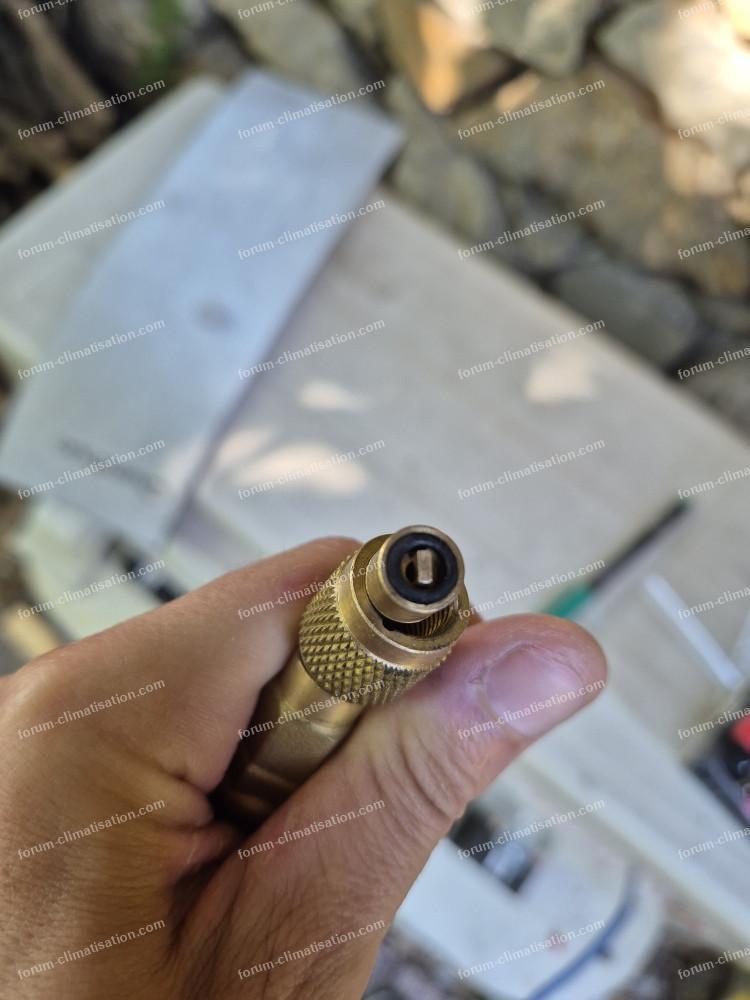

Il ne s'agit pas vraiment d'une pointe, mais plutôt d'une barre. Voici la photo. Je ne sais pas si c'est bien ce dont vous parlez.
Quoi qu'il en soit, lorsque je la visse ou la dévisse après avoir créé le vide, j'entends un peu d'air entrer.
Après l'avoir dévissée en appuyant avec l'ongle comme vous me l'avez dit, j'entends l'air entrer dans le circuit.
Si je rouvre les vannes en remontant de la pompe jusqu'à la climatisation, je vois que le vide est tiré dans chaque section.
En effet, dans le flexible, le vide est créé après 4-5 secondes, mais lorsque j'ouvre la vanne dans la clim, l'aiguille remonte vers 0 bar, puis redescend lentement vers -1, mais cela prend environ 30 secondes.
On l'entend également dans le bruit de la pompe lorsqu'il n'y a plus d'air qui sort, car le bruit devient constant et ne change pas en fermant et en ouvrant la vanne du manomètre (je l'ai appris grâce à un autre de vos conseils, merci).
Après ces tests, je pense que le vide dans le circuit est effectivement créé, même si sans le vacuomètre, je ne peux pas voir à combien de micromètres.
Pensez-vous qu'il soit désormais sûr d'ouvrir la vanne côté gaz (BP), puis celle côté liquide (HP) ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
Merci pour votre réponse. J'ai donc suivi vos conseils et effectué quelques tests.
J'ai d'abord dévissé légèrement la "pousse Schrader" afin qu'elle sorte davantage.
Il ne s'agit pas vraiment d'une pointe, mais plutôt d'une barre. Voici la photo. Je ne sais pas si c'est bien ce dont vous parlez.
Quoi qu'il en soit, lorsque je la visse ou la dévisse après avoir créé le vide, j'entends un peu d'air entrer.
Après l'avoir dévissée en appuyant avec l'ongle comme vous me l'avez dit, j'entends l'air entrer dans le circuit.
Si je rouvre les vannes en remontant de la pompe jusqu'à la climatisation, je vois que le vide est tiré dans chaque section.
En effet, dans le flexible, le vide est créé après 4-5 secondes, mais lorsque j'ouvre la vanne dans la clim, l'aiguille remonte vers 0 bar, puis redescend lentement vers -1, mais cela prend environ 30 secondes.
On l'entend également dans le bruit de la pompe lorsqu'il n'y a plus d'air qui sort, car le bruit devient constant et ne change pas en fermant et en ouvrant la vanne du manomètre (je l'ai appris grâce à un autre de vos conseils, merci).
Après ces tests, je pense que le vide dans le circuit est effectivement créé, même si sans le vacuomètre, je ne peux pas voir à combien de micromètres.
Pensez-vous qu'il soit désormais sûr d'ouvrir la vanne côté gaz (BP), puis celle côté liquide (HP) ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
21 septembre 2025 à 12:42
Réponse 4 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonjour Climtout.
Oui effectivement c'est ça que j'ai fait et je voit que la pression descende et monte dans chaque section, donc c'est bon, merci d'avoir confirmer mon observation.
Oui effectivement c'est ça que j'ai fait et je voit que la pression descende et monte dans chaque section, donc c'est bon, merci d'avoir confirmer mon observation.
21 septembre 2025 à 12:45
Réponse 5 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonjour.
Pour éviter d'ouvrir une nouvelle question, je pose directement ma question ici. J'ai lu sur ce forum qu'après avoir ouvert les vannes gaz/liquide, avant de déconnecter le mano, il faut effectuer un pump down pour éviter toute fuite de gaz.
Mais en faisant cela, ne risquons-nous pas de laisser entrer de l'air/de l'humidité dans le circuit ?
Car il n'y a plus de pression dans le circuit vu que il y a pas de gaz?
Il me semble donc que soit nous laissons sortir un peu de gaz, soit nous laissons entrer un peu d'air au moment d'enlever le mano, ou je me trompe ?
Dans mon cas, j'ai une vanne juste après la porte de service, comme vous pouvez le voir sur la photo.
Si je ferme cette vanne avant de laisser sortir le gaz de l'UE, je n'aurai presque pas de gaz qui entre dans le mano.
Puis-je donc déconnecter sans effectuer un pump down ?
Pourriez-vous m'expliquer exactement ce qu'il faut faire ?
Merci d'avance
Pour éviter d'ouvrir une nouvelle question, je pose directement ma question ici. J'ai lu sur ce forum qu'après avoir ouvert les vannes gaz/liquide, avant de déconnecter le mano, il faut effectuer un pump down pour éviter toute fuite de gaz.
Mais en faisant cela, ne risquons-nous pas de laisser entrer de l'air/de l'humidité dans le circuit ?
Car il n'y a plus de pression dans le circuit vu que il y a pas de gaz?
Il me semble donc que soit nous laissons sortir un peu de gaz, soit nous laissons entrer un peu d'air au moment d'enlever le mano, ou je me trompe ?
Dans mon cas, j'ai une vanne juste après la porte de service, comme vous pouvez le voir sur la photo.
Si je ferme cette vanne avant de laisser sortir le gaz de l'UE, je n'aurai presque pas de gaz qui entre dans le mano.
Puis-je donc déconnecter sans effectuer un pump down ?
Pourriez-vous m'expliquer exactement ce qu'il faut faire ?
Merci d'avance
21 septembre 2025 à 13:57
Réponse 6 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Tirer au vide necessite un vacuomètre.
Vous tirez au vide, vous coupez la pompe à vide et le vide ne doit jamais exceder 5tor sinon il faut recommencer le tirage au vide car il reste de l'humidité.
Une fois le vide atteint pour éviter le pump and down vous fermez la vanne de la photo VACUM4 qui se trouve sur votre premier post et vous ouvrez les vannes liquide et gaz du groupe.
Vous déconnectez les manos une fois les vannes liquide et gaz ouvertes.
Vous tirez au vide, vous coupez la pompe à vide et le vide ne doit jamais exceder 5tor sinon il faut recommencer le tirage au vide car il reste de l'humidité.
Une fois le vide atteint pour éviter le pump and down vous fermez la vanne de la photo VACUM4 qui se trouve sur votre premier post et vous ouvrez les vannes liquide et gaz du groupe.
Vous déconnectez les manos une fois les vannes liquide et gaz ouvertes.
21 septembre 2025 à 19:17
Réponse 7 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
J'ajoute une précision, ne jamais débrancher les manos si le circuit est sous vide, les schrader ne tiennent pas la dépression.
21 septembre 2025 à 19:19
Réponse 8 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Merci Climtout, c'est très claire.
Malheureusement j'aurais pas les temps d'acheter un vacuomètre, mais pour la prochaine installation ça sera avec ! J'ai fait tourner la pompe pour 3-4 heures pour être sûr, la température externe était 25 degrés.
Je vais attendre 24h pour voir si le vide reste, je pense que c'est assez des précautions en absence d'un vacuomètre, même si j'aurais préféré avoir un pour être sûr.
Malheureusement j'aurais pas les temps d'acheter un vacuomètre, mais pour la prochaine installation ça sera avec ! J'ai fait tourner la pompe pour 3-4 heures pour être sûr, la température externe était 25 degrés.
Je vais attendre 24h pour voir si le vide reste, je pense que c'est assez des précautions en absence d'un vacuomètre, même si j'aurais préféré avoir un pour être sûr.
21 septembre 2025 à 22:15
Réponse 9 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonjour.
Si petite installation un tirage au vide sans vacuomètre, ce qui est le mieux et le plus rapide peut se faire sans, une fois le tirage au vide effectué, fermer les vannes, faites les câblages, isolation bref tout ce qu'il y a à faire autour pour finir (presque l'installation) ce qui peut prendre un certain temps, puis regarder si l'aiguille à bougé si non vous pouvez ouvrir les vannes de service.
J'ai une préférence pour commencer par la ligne liquide (petit tube) ce qui me permet visuellement de voir si le réseau tube frigo et évapo n'est pas bouché, cela peut arriver, ensuite ouvrir l'autre vanne de service. effectuer vos essais de fonctionnement, températures de soufflage etc.
Pour vider le tube bleu de gaz, fermer la vanne liquide en mode froid, la succion va ramener ce gaz dans l'installation quelques grammes mais qui ont leur importance. Enlever votre tube à 0 bar, puis rouvrir la vanne de suite.
Si petite installation un tirage au vide sans vacuomètre, ce qui est le mieux et le plus rapide peut se faire sans, une fois le tirage au vide effectué, fermer les vannes, faites les câblages, isolation bref tout ce qu'il y a à faire autour pour finir (presque l'installation) ce qui peut prendre un certain temps, puis regarder si l'aiguille à bougé si non vous pouvez ouvrir les vannes de service.
J'ai une préférence pour commencer par la ligne liquide (petit tube) ce qui me permet visuellement de voir si le réseau tube frigo et évapo n'est pas bouché, cela peut arriver, ensuite ouvrir l'autre vanne de service. effectuer vos essais de fonctionnement, températures de soufflage etc.
Pour vider le tube bleu de gaz, fermer la vanne liquide en mode froid, la succion va ramener ce gaz dans l'installation quelques grammes mais qui ont leur importance. Enlever votre tube à 0 bar, puis rouvrir la vanne de suite.
22 septembre 2025 à 17:25
Réponse 10 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
3-4h c'est laaaaaaargement suffisant et je rejoins PL sur le vacuomètre facultatif MAIS si et seulement si vous avez réalisé un test d'étanchéité au préalable.
22 septembre 2025 à 21:41
Réponse 11 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
Bonsoir.
Merci pour vos réponses.
Très intéressant ce point "permet visuellement de voir si le réseau tube frigo et évapo n'est pas bouché".
C'est a dire ?
Pour les essais de fonctionnement j'ai vu que il y a une modalité "test run", je pense qu'elle fait tourner la climatisation à fond en mode froid.
Il n'y aura pas de gaz dans le tube bleu, j'ai une vanne.
Merci pour vos réponses.
Très intéressant ce point "permet visuellement de voir si le réseau tube frigo et évapo n'est pas bouché".
C'est a dire ?
Pour les essais de fonctionnement j'ai vu que il y a une modalité "test run", je pense qu'elle fait tourner la climatisation à fond en mode froid.
Il n'y aura pas de gaz dans le tube bleu, j'ai une vanne.
22 septembre 2025 à 22:47
Réponse 12 forum climatisation-climatiseurs
Savoir si la valve Schrader est ouverte pendant tirage au vide ?
