Question Forum Dépannage Climatisation : Carte de puissance clim Airton ne pilote pas le compresseur
Bonjour à tous.
J'ai la carte de puissance qui ne pilote pas le compresseur.
J'ai testé de compresseur j'ai bien les 3 enroulements.
Le composant IPM me paraît louche 2 des phases qui vont vers le compresseur sont en court-circuit.
Ça me semble compliqué à changer.
Merci.
J'ai la carte de puissance qui ne pilote pas le compresseur.
J'ai testé de compresseur j'ai bien les 3 enroulements.
Le composant IPM me paraît louche 2 des phases qui vont vers le compresseur sont en court-circuit.
Ça me semble compliqué à changer.
Merci.
28 juin 2026 à 20:52
Réponse 1 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Bonjour, ah!!
Airton. surement la ou les cartes.
Airton. surement la ou les cartes. 29 juin 2026 à 17:40
Réponse 2 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Si vous avez mesuré l'IPM avec le compresseur déconnecté, et que vous êtes sûr de voir 2 phases en CtCt (par ex U et V), alors il n'y a pas 2 solutions, il faut le remplacer. Sa dépose vous donnera sa référence (cachée, sinon) et vous le commanderez en Chine pour pas cher. Pour la dépose, le mieux est de couper les pattes d'un côté à la pince coupante et de casser celles de l'autre côté par 20 torsions... Vous pouvez mettre une photo de la bête pour que j'y jette un œil...
02 juillet 2026 à 19:00
Réponse 3 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Bonjour merci pour les conseils.
J'ai ressoudé le composant.
C'est la même chose, pas de compresseur et erreur h1 au bout d'un moment.
Y-a-t-il un pressostat dans le circuit qui n'autorise pas le compresseur si pas assez de gaz ?
Merci.
J'ai ressoudé le composant.
C'est la même chose, pas de compresseur et erreur h1 au bout d'un moment.
Y-a-t-il un pressostat dans le circuit qui n'autorise pas le compresseur si pas assez de gaz ?
Merci.
22 juillet 2026 à 09:10
Réponse 4 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
J'ai vérifié les valeurs du compresseur OK

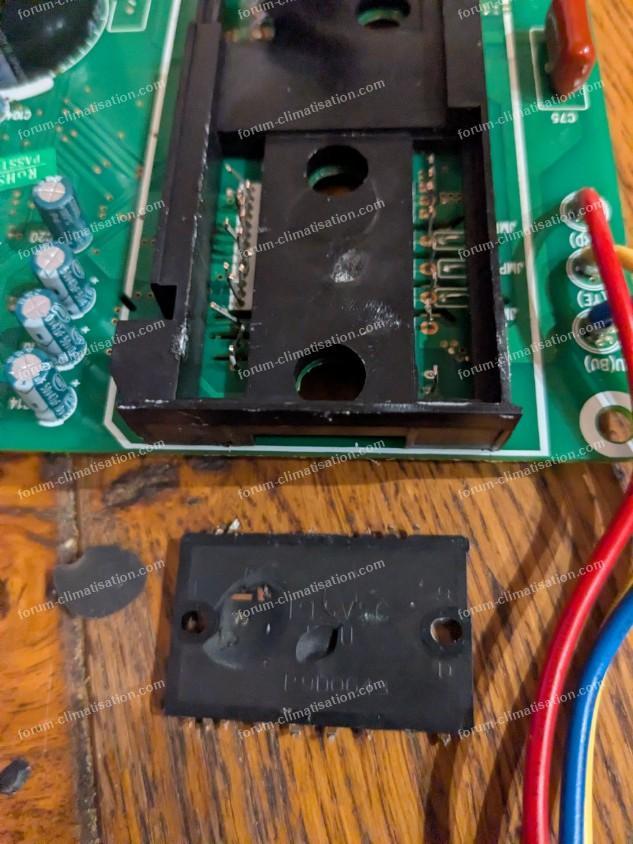

J'ai démonté la carte électronique.
Le gros composant du compresseur est HS
J'ai changé mais toujours pareil.
Y a-t-il un pressostat sur le circuit qui bloque le compresseur si pas assez de gaz?
Merci d'avance pour vos conseils.
Pour agrandir les images, cliquez dessus.
J'ai démonté la carte électronique.
Le gros composant du compresseur est HS
J'ai changé mais toujours pareil.
Y a-t-il un pressostat sur le circuit qui bloque le compresseur si pas assez de gaz?
Merci d'avance pour vos conseils.
Pour agrandir les images, cliquez dessus.
22 juillet 2026 à 10:05
Réponse 5 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Bonjour.
Savez-vous ce que veut dire H1? (je ne le sais pas)
Si à la remise sous tension la tension aux bornes des gros condos 400V reste proche de 0, alors c'est que quelque chose l'écroule. En effet, quand un IPM claque, il arrive qu'il fasse dégager la génération de haute tension : pont de diodes, ou IGBT, ou diode de puissance. Dans votre cas : DB1, D12 (rare), Q1. Vérifiez l'absence de court-circuit entre leurs pattes prises 2 à 2.
On avait un spécialiste Airton sur le forum, mais il a hélas "pris sa retraite". A tout hasard, mettez une photo de l'autre face de la carte.
Savez-vous ce que veut dire H1? (je ne le sais pas)
Si à la remise sous tension la tension aux bornes des gros condos 400V reste proche de 0, alors c'est que quelque chose l'écroule. En effet, quand un IPM claque, il arrive qu'il fasse dégager la génération de haute tension : pont de diodes, ou IGBT, ou diode de puissance. Dans votre cas : DB1, D12 (rare), Q1. Vérifiez l'absence de court-circuit entre leurs pattes prises 2 à 2.
On avait un spécialiste Airton sur le forum, mais il a hélas "pris sa retraite". A tout hasard, mettez une photo de l'autre face de la carte.
22 juillet 2026 à 11:36
Réponse 6 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Très bien, je vais vérifier cela et je posterai une photo cet après-midi.
22 juillet 2026 à 13:00
Réponse 7 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur

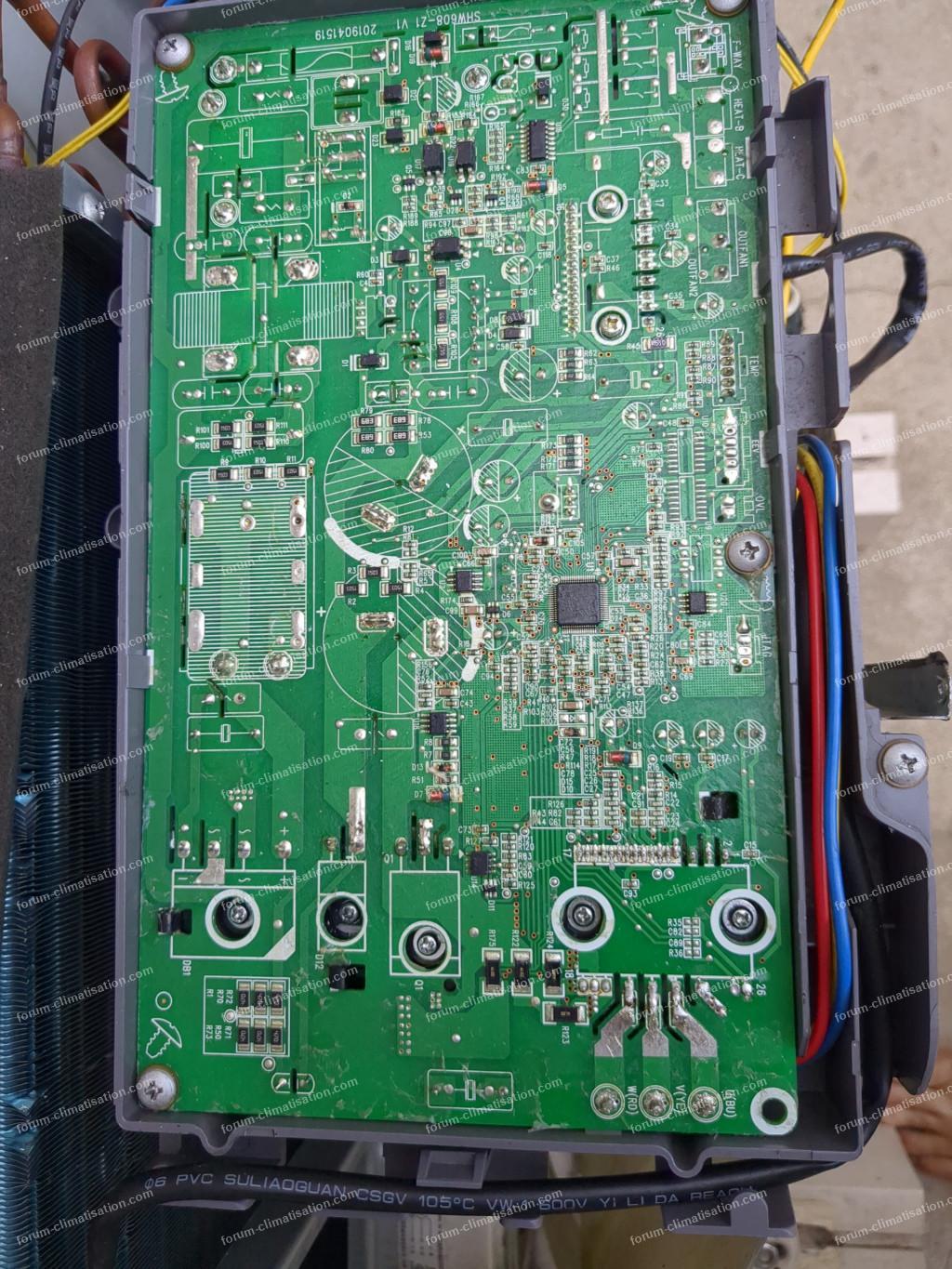

Voilà la photo de la carte.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
22 juillet 2026 à 15:13
Réponse 8 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
J'ai vérifié DB1 DE ET Q1 tout est OK
Comment faire pour tester le compresseur en le branchant en direct ?
Comment faire pour tester le compresseur en le branchant en direct ?
22 juillet 2026 à 16:07
Réponse 9 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Vous n'avez pas mesuré la HT sur les condos : 0V ou 330V continus?
Peut-être que l'alim est HS. Vérifiez les tensions sur les condos chimiques qui voisinent le transfo.
On ne peut pas tester le compresseur, ou alors il faut l'alimenter en triphasé de faible tension (genre 50/100V), et avec le bon ordre des phases... C'est l'IPM qui produit ces phases, sur ordres du microP.
Peut-être que l'alim est HS. Vérifiez les tensions sur les condos chimiques qui voisinent le transfo.
On ne peut pas tester le compresseur, ou alors il faut l'alimenter en triphasé de faible tension (genre 50/100V), et avec le bon ordre des phases... C'est l'IPM qui produit ces phases, sur ordres du microP.
22 juillet 2026 à 17:58
Réponse 10 forum climatisation-climatiseurs
Invité
Carte de puissance clim Airton ne pilote pas le compresseur
Invité
Bonjour,
J'avais déjà vérifié la tension sur les condensateurs gris, et tout est en ordre. Je peux me procurer une nouvelle carte à un prix raisonnable, mais je souhaite être certain de l'état de mon compresseur.
Vous qui avez l'habitude, les enroulements sont-ils en bon état et il n'y a pas de court-circuit ?
Le compresseur doit être en bon état pour vous, n'est-ce pas ?
J'avais déjà vérifié la tension sur les condensateurs gris, et tout est en ordre. Je peux me procurer une nouvelle carte à un prix raisonnable, mais je souhaite être certain de l'état de mon compresseur.
Vous qui avez l'habitude, les enroulements sont-ils en bon état et il n'y a pas de court-circuit ?
Le compresseur doit être en bon état pour vous, n'est-ce pas ?
23 juillet 2026 à 07:24
Réponse 11 forum climatisation-climatiseurs
Carte de puissance clim Airton ne pilote pas le compresseur
Bonjour.
Je réécris : "Savez-vous ce que veut dire H1? (je ne le sais pas)"
"Vous qui avez l'habitude, les enroulements sont-ils en bon état". Ben je n'ai pas de boule de cristal... vous ne donnez pas les valeurs lues!! Elles doivent être strictement identiques à 0.1 ohm près, et être de l'ordre de 1 ohm. Soignez les contacts, faites chaque mesure plusieurs fois et retenez la valeur la plus basse.
Si les "condos gris" sont les gros 450V et s'ils sont au delà de 300VDC, cela ne veut pas dire que l'alim fonctionne. D'où les mesures préconisées.
Je réécris : "Savez-vous ce que veut dire H1? (je ne le sais pas)"
"Vous qui avez l'habitude, les enroulements sont-ils en bon état". Ben je n'ai pas de boule de cristal... vous ne donnez pas les valeurs lues!! Elles doivent être strictement identiques à 0.1 ohm près, et être de l'ordre de 1 ohm. Soignez les contacts, faites chaque mesure plusieurs fois et retenez la valeur la plus basse.
Si les "condos gris" sont les gros 450V et s'ils sont au delà de 300VDC, cela ne veut pas dire que l'alim fonctionne. D'où les mesures préconisées.
23 juillet 2026 à 16:12
Réponse 12 forum climatisation-climatiseurs
Invité
Carte de puissance clim Airton ne pilote pas le compresseur
Invité
Bonjour.
J'ai reçu la carte électronique.
Je viens de la monter et la clim fonctionne à nouveau.
Merci pour votre aide.
Cordialement bruno
J'ai reçu la carte électronique.
Je viens de la monter et la clim fonctionne à nouveau.
Merci pour votre aide.
Cordialement bruno
06 août 2026 à 22:56
