Question Forum Climatisation : Panne clim MXZ 4A71VA E4
Bonjour,
J'ai bien 220 volts aux bornes de la PCBoard.
Par contre aucune des deux diodes ne sont allumées.
Le fusible F64 avait grillé. Je l'ai remplacé, il ne saute plus mais toujours rien.
Je pense que c'est la Power board qui a un problème. Qu'en pensez-vous ?
Peut-on encore trouver cette carte ?
Merci de vos conseils.
Michel

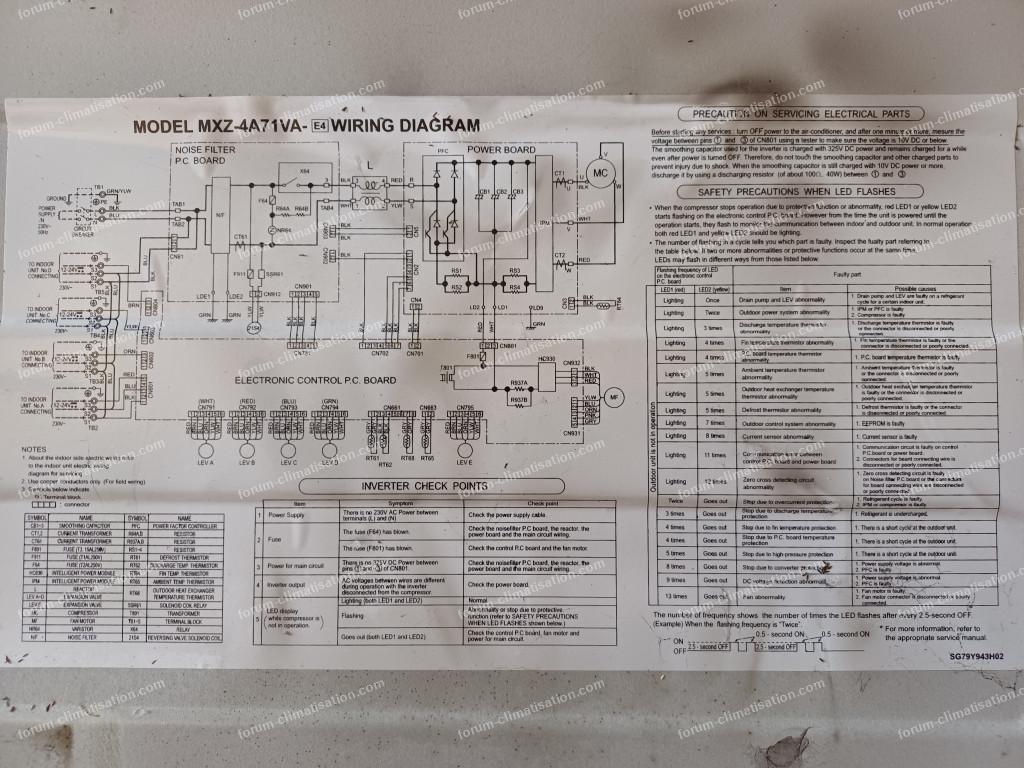

Pour agrandir l'image, cliquez dessus.

J'ai bien 220 volts aux bornes de la PCBoard.
Par contre aucune des deux diodes ne sont allumées.
Le fusible F64 avait grillé. Je l'ai remplacé, il ne saute plus mais toujours rien.
Je pense que c'est la Power board qui a un problème. Qu'en pensez-vous ?
Peut-on encore trouver cette carte ?
Merci de vos conseils.
Michel
Pour agrandir l'image, cliquez dessus.

05 octobre 2025 à 17:26
Réponses / Questions Climatisation 1
Panne clim MXZ 4A71VA E4
Bonjour,
Je peux vous procurer cette carte.
Cordialement,
maclimatisation.com
Je peux vous procurer cette carte.
Cordialement,
maclimatisation.com
05 octobre 2025 à 19:37
Réponses / Questions Climatisation 2
Panne clim MXZ 4A71VA E4
Bonjour.
Il est possible que l'une des 2 R64 soit grillée, voire les 2. Dans ce cas, plus aucun courant ne passe vers la HT de la power board. Laquelle pourra avoir l'un de ses 2 IPM claqué (le circuit marqué "PFC" utilise aussi un IPM).
Vous pouvez connecter une lampe à filament de 40W aux bornes des contacts du relais X64 (= aux bornes de l'ensemble fusible + 2 résistances). Si la lampe s'allume en permanence, court-jus dans un IPM. Un IPM se trouve pour 20€ chez Aliexpress.
Il est possible que l'une des 2 R64 soit grillée, voire les 2. Dans ce cas, plus aucun courant ne passe vers la HT de la power board. Laquelle pourra avoir l'un de ses 2 IPM claqué (le circuit marqué "PFC" utilise aussi un IPM).
Vous pouvez connecter une lampe à filament de 40W aux bornes des contacts du relais X64 (= aux bornes de l'ensemble fusible + 2 résistances). Si la lampe s'allume en permanence, court-jus dans un IPM. Un IPM se trouve pour 20€ chez Aliexpress.
05 octobre 2025 à 19:42
