Question Forum Climatisation : UE climatiseur Airton ne démarre plus LED clignotent
Bonjour à toutes et tous.

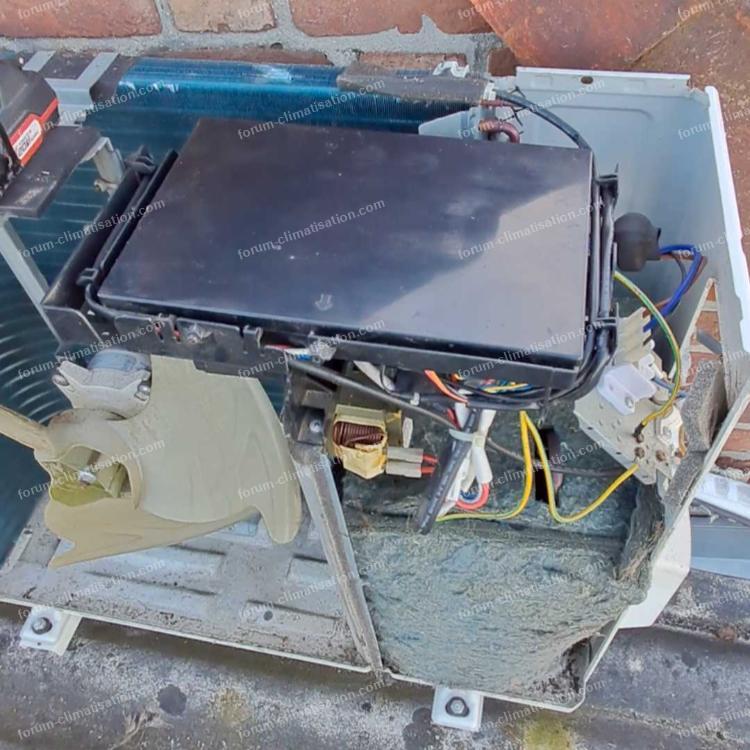

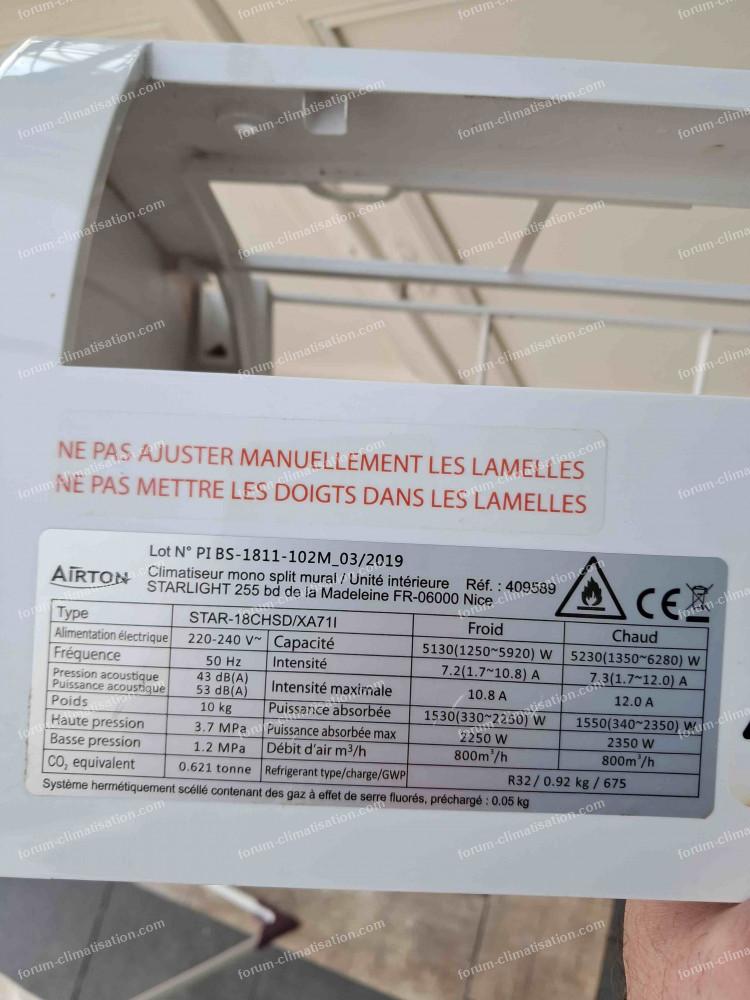

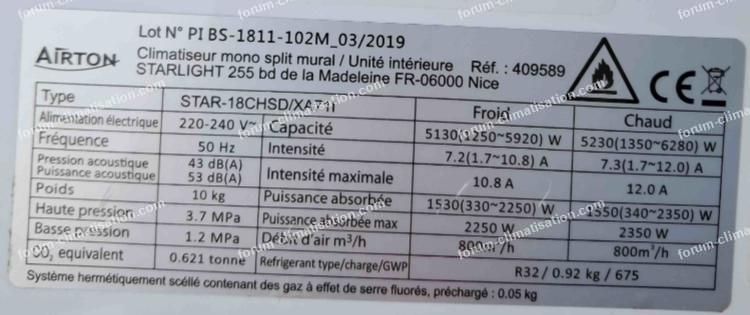

Je rencontre un problème sur mon climatiseur Airton (pas de jugement sur la marque svp, je cherche juste à résoudre un problème sur du matériel existant).
Depuis quelques semaines, le groupe extérieur ne démarre plus.
Aucun code défaut.
J'ai réalisé les manipulations d'usage (RESET, coupure alimentation complète pendant une nuit, contrôle alimentation...).

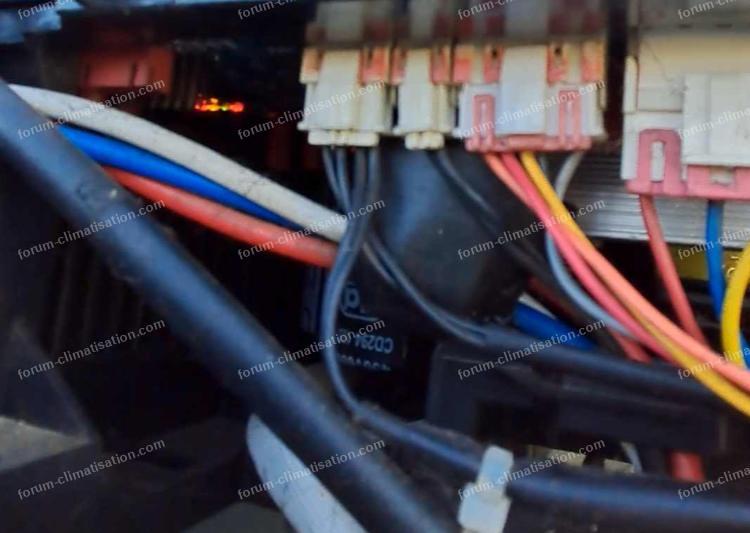

Lors de la mise sous tension, que la clim soit en marche ou non, l'UE émet un clic répété au niveau de la carte et 4 leds clignotent en même temps à intervalles réguliers (1 rouge, 1 orange, 1 verte et 1 rouge).
Auriez-vous une idée de ce qui pourrait être en cause ?
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Je rencontre un problème sur mon climatiseur Airton (pas de jugement sur la marque svp, je cherche juste à résoudre un problème sur du matériel existant).
Depuis quelques semaines, le groupe extérieur ne démarre plus.
Aucun code défaut.
J'ai réalisé les manipulations d'usage (RESET, coupure alimentation complète pendant une nuit, contrôle alimentation...).
Lors de la mise sous tension, que la clim soit en marche ou non, l'UE émet un clic répété au niveau de la carte et 4 leds clignotent en même temps à intervalles réguliers (1 rouge, 1 orange, 1 verte et 1 rouge).
Auriez-vous une idée de ce qui pourrait être en cause ?
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
24 janvier 2026 à 11:46
Réponse 1 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Ces clics et clignotements font penser à une alimentation basse tension qui "relaxe", faute d'arriver à démarrer complètement. Souvent à cause d'un condo chimique qui devient résistif. On a sur ce forum un expert en Airton, mais il lui arrive d'en être absent durant de longues périodes. S'il passe par là, son avis sera précieux. A noter qu'il demande souvent une photo de la plaque signalétique de l'unité extérieure... Éventuellement, faites une photo de la carte qui porte un petit transfo avec du scotch jaune, il fait partie de l'alim en question.
Ces clics et clignotements font penser à une alimentation basse tension qui "relaxe", faute d'arriver à démarrer complètement. Souvent à cause d'un condo chimique qui devient résistif. On a sur ce forum un expert en Airton, mais il lui arrive d'en être absent durant de longues périodes. S'il passe par là, son avis sera précieux. A noter qu'il demande souvent une photo de la plaque signalétique de l'unité extérieure... Éventuellement, faites une photo de la carte qui porte un petit transfo avec du scotch jaune, il fait partie de l'alim en question.
24 janvier 2026 à 14:11
Réponse 2 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Merci Dom-Aom pour le retour.

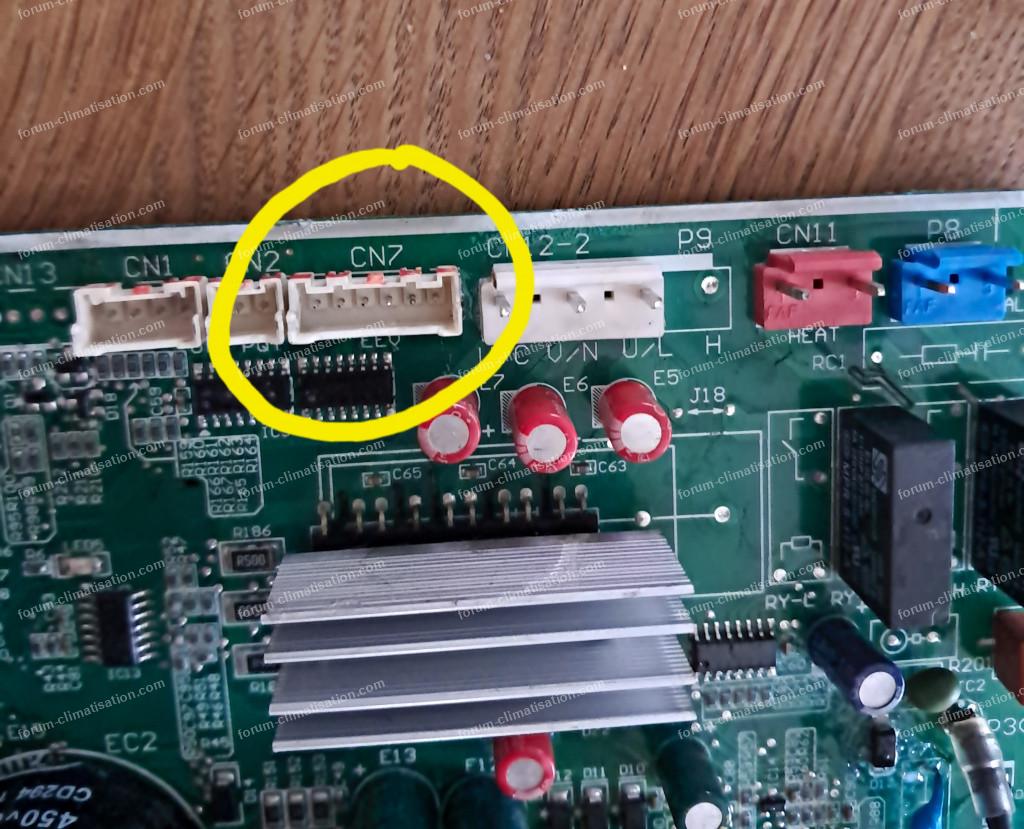

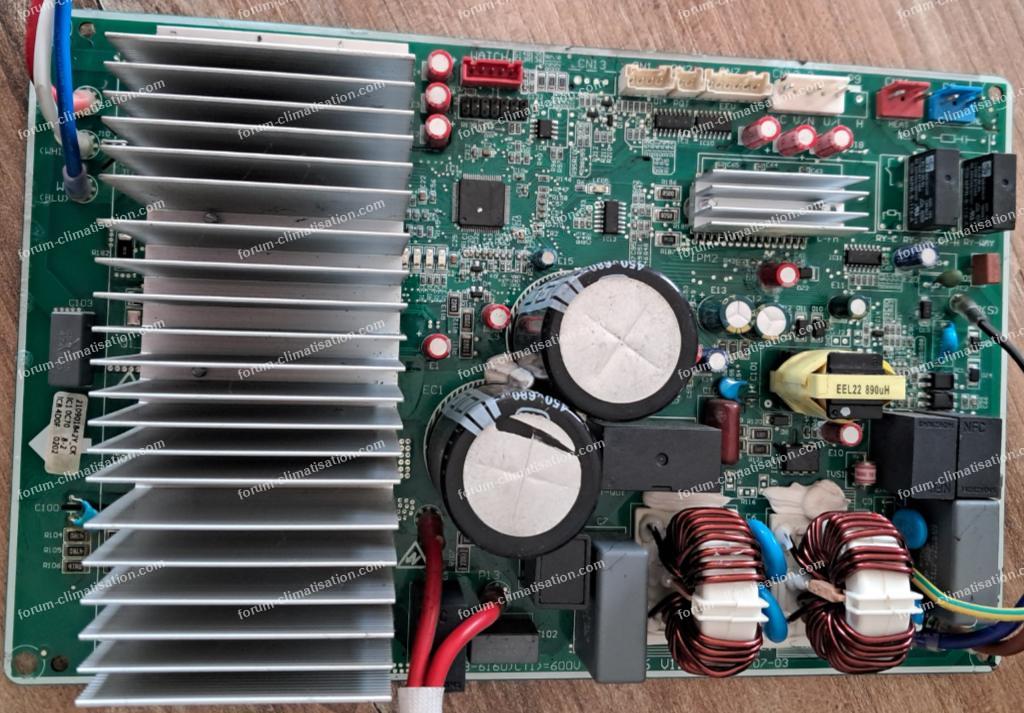

Est-ce bien cette carte ? (voir photos).
Les éléments semblent propres.
Pour agrandir les images, cliquez dessus.
Est-ce bien cette carte ? (voir photos).
Les éléments semblent propres.
Pour agrandir les images, cliquez dessus.
24 janvier 2026 à 14:59
Réponse 3 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent

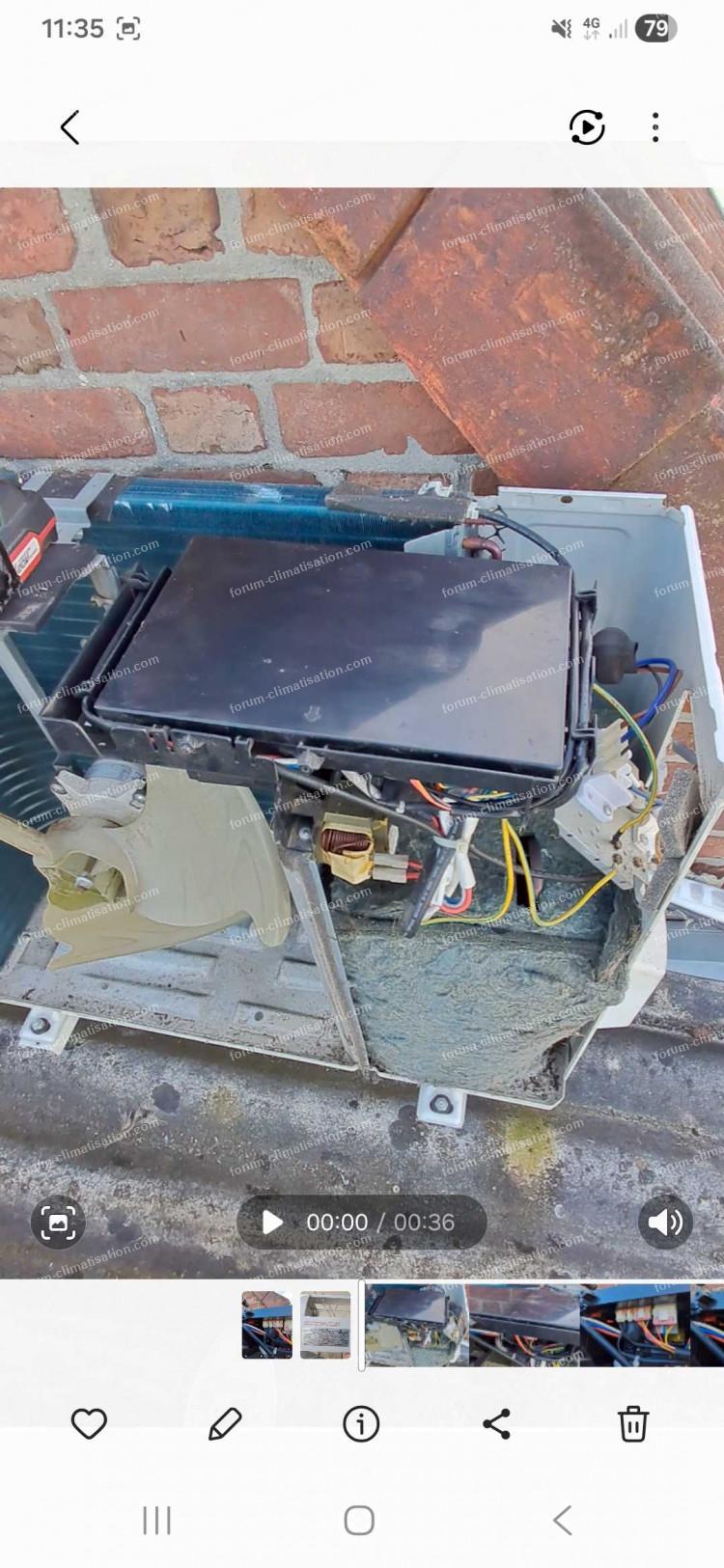

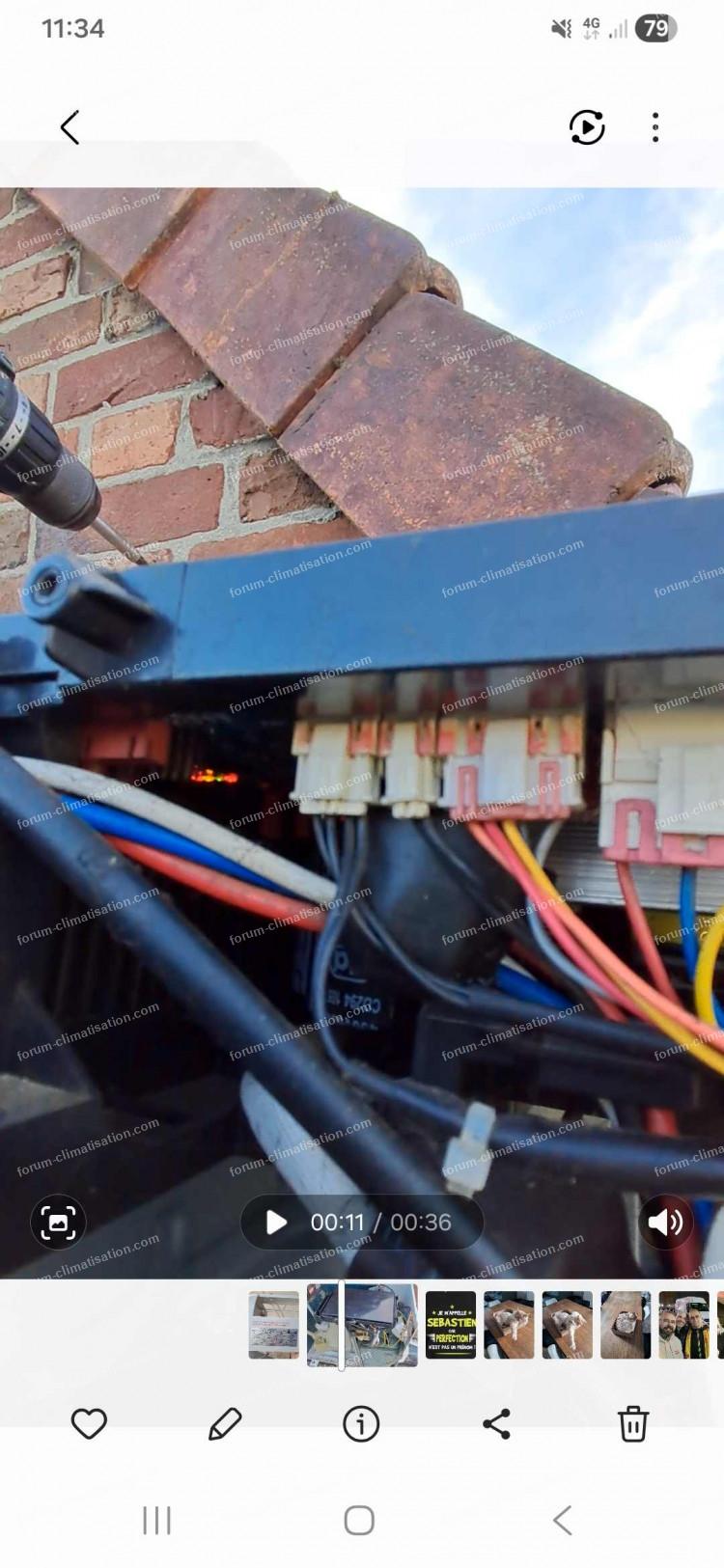

Je mets également un lien vers une petite vidéo qui montre le dysfonctionnement avec l'allumage des leds et les clics (avec le son).
Vidéo led défaut carte clim Airton
Vidéo led défaut carte clim Airton
24 janvier 2026 à 15:55
Réponse 4 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Oui, c'est cette carte. La vidéo fait entendre clairement un bruit de relais, on perçoit d'ailleurs la vibration des languettes internes au décollage...
Il serait bon de tester la carte sur table, et de mesurer la tension DC sur les condos chimiques aux secondaires de l'alim. Si vous voyez une tension monter puis descendre au rythme des clics, c'est que l'un des condos est défaillant, par exemple le rouge proche du 7-pattes TNY (le régulateur de l'alim). Voyez aussi les 6 de l'autre côté du transfo. Attention au très gros, qui est chargé à 330V, tout court-circuit malencontreux avec lui serait très dangereux...
Oui, c'est cette carte. La vidéo fait entendre clairement un bruit de relais, on perçoit d'ailleurs la vibration des languettes internes au décollage...
Il serait bon de tester la carte sur table, et de mesurer la tension DC sur les condos chimiques aux secondaires de l'alim. Si vous voyez une tension monter puis descendre au rythme des clics, c'est que l'un des condos est défaillant, par exemple le rouge proche du 7-pattes TNY (le régulateur de l'alim). Voyez aussi les 6 de l'autre côté du transfo. Attention au très gros, qui est chargé à 330V, tout court-circuit malencontreux avec lui serait très dangereux...
25 janvier 2026 à 11:13
Réponse 5 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
J’ai tenté de mesurer les tensions sur les condensateurs, pas simple au vue de l'emplacement de mon UE.
Sur le condo rouge proche du 7 pattes, j'observe une tension qui varie de 16V à presque 19V au rythme des clics.
Sur les 6 autres, je n'arrive pas à avoir de tension...
J’ai tenté de mesurer les tensions sur les condensateurs, pas simple au vue de l'emplacement de mon UE.
Sur le condo rouge proche du 7 pattes, j'observe une tension qui varie de 16V à presque 19V au rythme des clics.
Sur les 6 autres, je n'arrive pas à avoir de tension...
28 janvier 2026 à 10:27
Réponse 6 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Il fallait faire ces mesures sur table, en alimentant les fils d'arrivée secteur, c'eût été plus simple puisque le but était de tester la partie alim uniquement. Car si les LEDs arrivent à s'allumer, cela implique qu'une tension leur arrive, au moins cycliquement. Carte montée sur l'UE, vous avez peut-être eu des problèmes de contact.
Faites un essai sur table, en mesurant aussi la tension entre les 4 pattes côté droit du TNY (qui sont reliées sur le circuit imprimé) et celle proche du point rond, la 1. Attention à ne pas toucher la patte toute seule, elle porte des impulsions très dangereuses pour votre voltmètre (350V, plus de 100 kHz). Normalement, vous devez lire une valeur stable, entre 5.5 et 6.0V.
Il fallait faire ces mesures sur table, en alimentant les fils d'arrivée secteur, c'eût été plus simple puisque le but était de tester la partie alim uniquement. Car si les LEDs arrivent à s'allumer, cela implique qu'une tension leur arrive, au moins cycliquement. Carte montée sur l'UE, vous avez peut-être eu des problèmes de contact.
Faites un essai sur table, en mesurant aussi la tension entre les 4 pattes côté droit du TNY (qui sont reliées sur le circuit imprimé) et celle proche du point rond, la 1. Attention à ne pas toucher la patte toute seule, elle porte des impulsions très dangereuses pour votre voltmètre (350V, plus de 100 kHz). Normalement, vous devez lire une valeur stable, entre 5.5 et 6.0V.
28 janvier 2026 à 14:02
Réponse 7 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Merci pour le retour.
Je vais essayer de suivre vos indications.
Je me pose une question toutefois, n'étant pas du tout dans le domaine de l'électronique et donc pas très a l'aise ni équipé s'il fallait remplacer un composant :

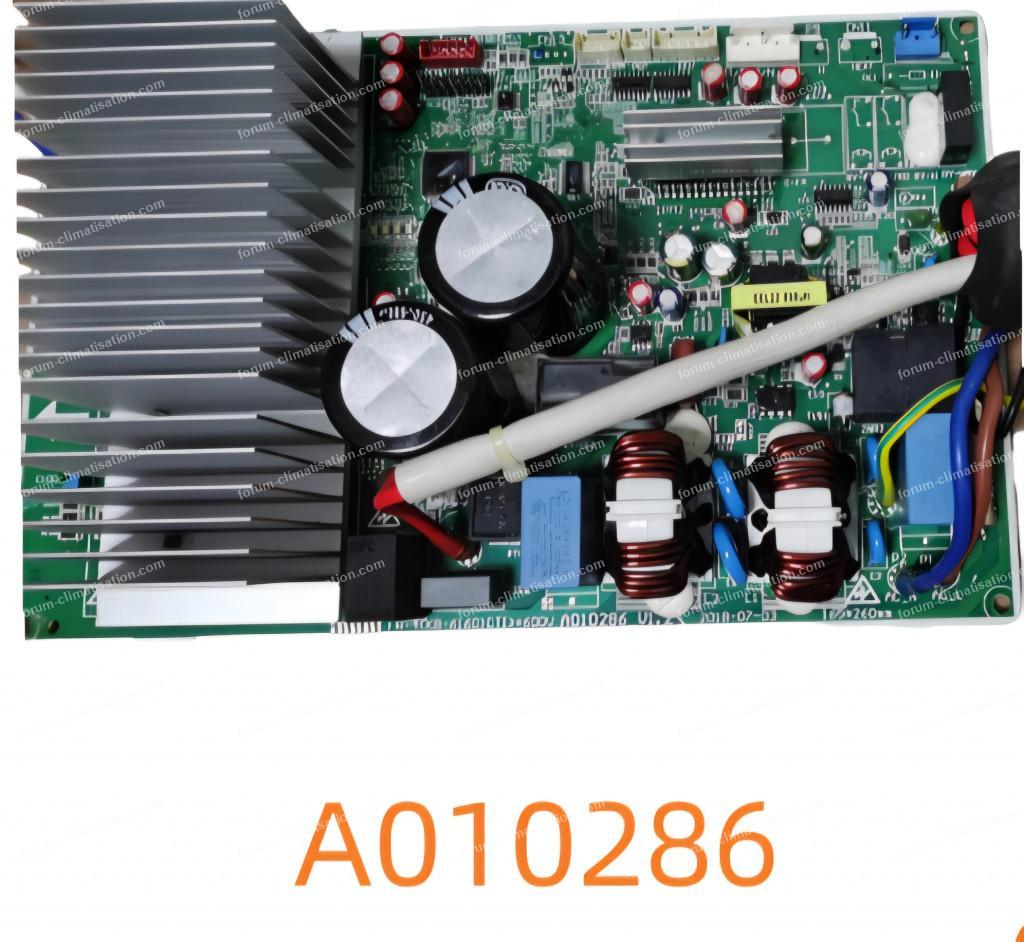

J’ai trouvé sur un site chinois une carte complète pour environ 75€.
Pensez-vous que le remplacement complet de la carte résolve mon problème ?
Si oui, elle est légèrement différente (voir photos). Il n’y a pas la prise rouge mais cette prise manquante n’est pas utilisée sur mon installation Airton.
Est ce que ça pose problème ?
D'avance merci.
Pour agrandir les images, cliquez dessus.
Je vais essayer de suivre vos indications.
Je me pose une question toutefois, n'étant pas du tout dans le domaine de l'électronique et donc pas très a l'aise ni équipé s'il fallait remplacer un composant :
J’ai trouvé sur un site chinois une carte complète pour environ 75€.
Pensez-vous que le remplacement complet de la carte résolve mon problème ?
Si oui, elle est légèrement différente (voir photos). Il n’y a pas la prise rouge mais cette prise manquante n’est pas utilisée sur mon installation Airton.
Est ce que ça pose problème ?
D'avance merci.
Pour agrandir les images, cliquez dessus.
29 janvier 2026 à 06:49
Réponse 8 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Il se peut fort que ça marche, mais je ne peux vous le garantir. Apparemment, la prise manquante serait appelée "heat", probablement pour un préchauffage du compresseur, qui est peu utilisé d'une manière générale, en tous cas pas sur mes clims, qui ne sont pas des Airton.
Le risque est que le microcode chargé dans le microP soit un peu différent entre les 2 cartes, avec un possible dysfonctionnement à la clef... Mais pour 75€, vous ne prenez pas un gros risque. C'est vous qui voyez. Le plus sûr est quand même d'essayer de voir ce qui cloche sur votre carte.
Il se peut fort que ça marche, mais je ne peux vous le garantir. Apparemment, la prise manquante serait appelée "heat", probablement pour un préchauffage du compresseur, qui est peu utilisé d'une manière générale, en tous cas pas sur mes clims, qui ne sont pas des Airton.
Le risque est que le microcode chargé dans le microP soit un peu différent entre les 2 cartes, avec un possible dysfonctionnement à la clef... Mais pour 75€, vous ne prenez pas un gros risque. C'est vous qui voyez. Le plus sûr est quand même d'essayer de voir ce qui cloche sur votre carte.
29 janvier 2026 à 11:14
Réponse 9 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Cela a pris un peu de temps mais j’ai tenté l’achat d’une nouvelle carte (avec possibilité de retour et remboursement).
A réception, celle-ci semblait tout a fait similaire.
Je l'ai inséré dans mon système exactement comme celle d'origine sans soucis.
A la mise en route, tout semblait fonctionner mais les 4 leds se sont misent à clignoter exactement comme sur le problème initial.
Cela veut-il dire que le problème viendrait d'autre part que de cette carte ?
Si vous avez des pistes.
D'avance merci.
Cela a pris un peu de temps mais j’ai tenté l’achat d’une nouvelle carte (avec possibilité de retour et remboursement).
A réception, celle-ci semblait tout a fait similaire.
Je l'ai inséré dans mon système exactement comme celle d'origine sans soucis.
A la mise en route, tout semblait fonctionner mais les 4 leds se sont misent à clignoter exactement comme sur le problème initial.
Cela veut-il dire que le problème viendrait d'autre part que de cette carte ?
Si vous avez des pistes.
D'avance merci.
15 février 2026 à 18:48
Réponse 10 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Dommage que vous n'ayez pas tenté d'investiguer sur la carte avant d'en acheter une autre. Fort de votre expérience, je pense maintenant que l'alim aurait fonctionné "normalement" (sur table), donc l'innocentant, mais qu'une surconsommation quelque part dans l'UE la faisait partir en sécurité cycliquement.
Débranchez tout ce qui arrive sur la carte excepté l'arrivée secteur et voyez si le cyclage est toujours là. Honnêtement, je pense qu'il aura disparu. Il faudra alors reconnecter les éléments 1 par 1 pour identifier avec lequel le souci apparaît. Peut-être le moteur de ventilo est défectueux. Faites vos débranchements ou rebranchements hors tension.
Dommage que vous n'ayez pas tenté d'investiguer sur la carte avant d'en acheter une autre. Fort de votre expérience, je pense maintenant que l'alim aurait fonctionné "normalement" (sur table), donc l'innocentant, mais qu'une surconsommation quelque part dans l'UE la faisait partir en sécurité cycliquement.
Débranchez tout ce qui arrive sur la carte excepté l'arrivée secteur et voyez si le cyclage est toujours là. Honnêtement, je pense qu'il aura disparu. Il faudra alors reconnecter les éléments 1 par 1 pour identifier avec lequel le souci apparaît. Peut-être le moteur de ventilo est défectueux. Faites vos débranchements ou rebranchements hors tension.
16 février 2026 à 09:58
Réponse 11 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Je tiens à remercier Dom-Aom pour ses conseils et réponses.
J'avance dans mes recherches.

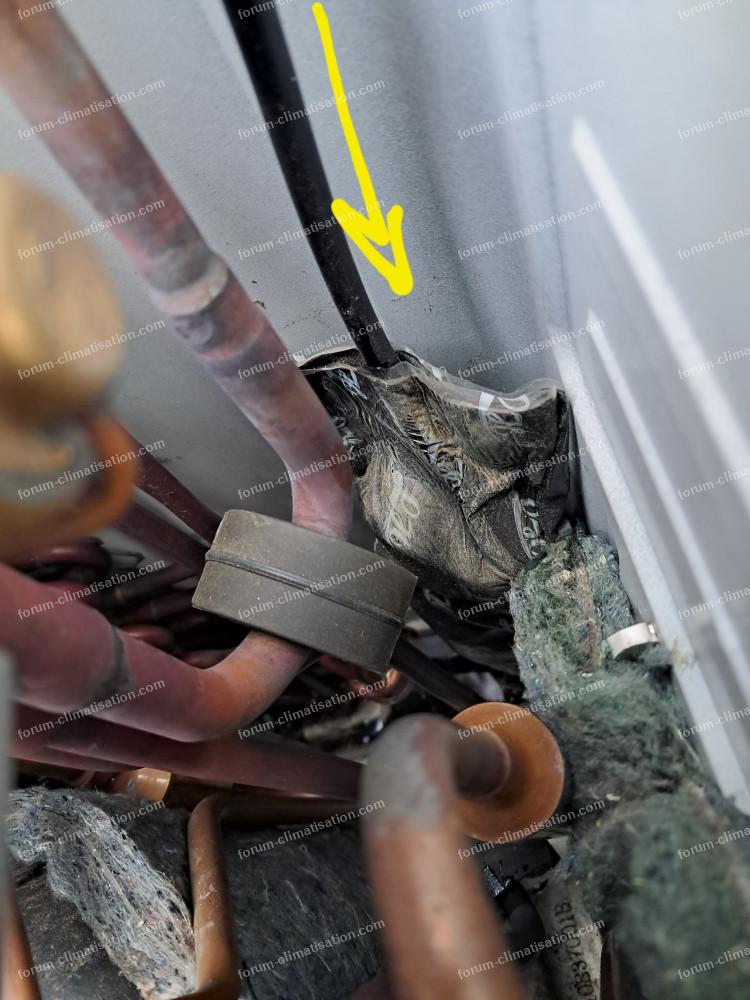

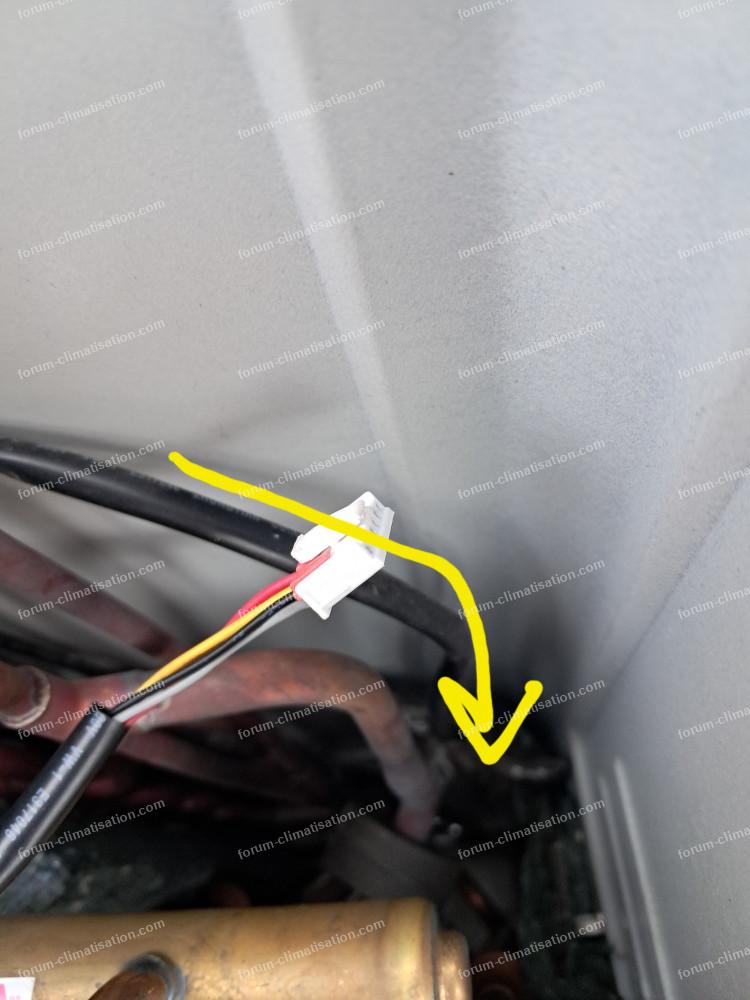

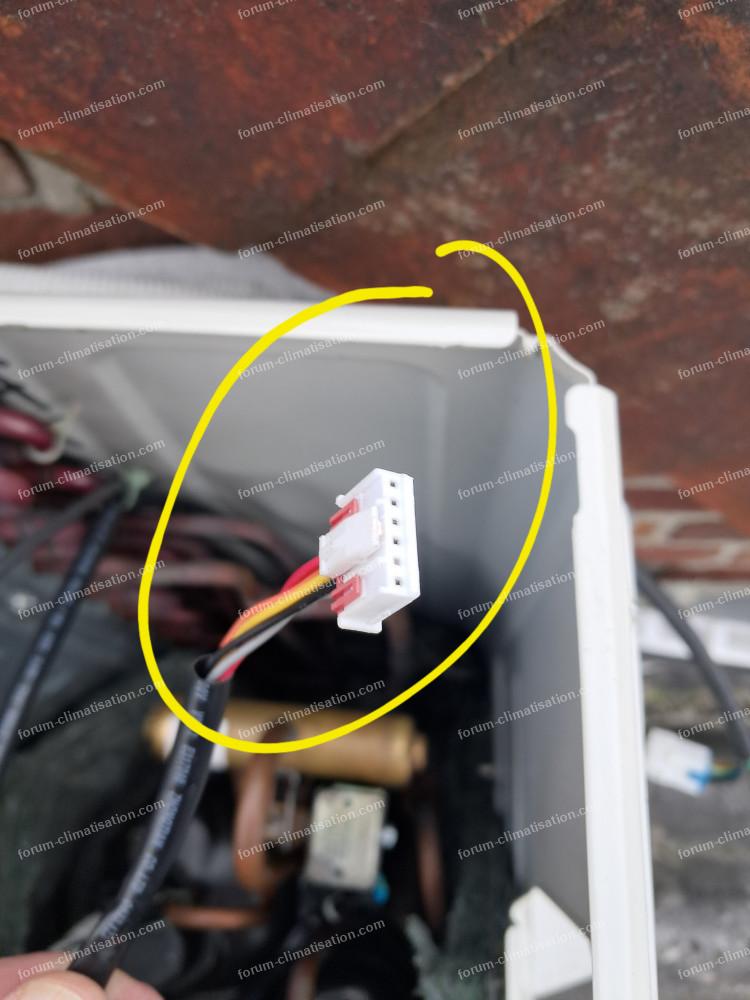

Après plusieurs tests, j'ai identifié l'élément qui déclenche la mise en sécurité. Il s'agit de la prise annoté CN7.
Le problème c'est que je n'arrive pas à savoir à quoi elle sert.
Je vous joins des photos.
Si vous savez m'aiguiller. Un grand merci.
Pour agrandir les images, cliquez dessus.
Je tiens à remercier Dom-Aom pour ses conseils et réponses.
J'avance dans mes recherches.
Après plusieurs tests, j'ai identifié l'élément qui déclenche la mise en sécurité. Il s'agit de la prise annoté CN7.
Le problème c'est que je n'arrive pas à savoir à quoi elle sert.
Je vous joins des photos.
Si vous savez m'aiguiller. Un grand merci.
Pour agrandir les images, cliquez dessus.
21 février 2026 à 15:44
Réponse 12 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
21 février 2026 à 18:53
Réponse 13 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Bonjour.
Donc vous avez bien fait de suivre la suggestion de ma réponse 10, avec votre découverte à la clef. C'est le connecteur de l'électrovanne (EV ou EEV), qui dose la quantité de gaz envoyée dans l'UI. Elle fonctionne sur le principe du moteur pas à pas, et donc possède 4 enroulements de typiquement 47 ohms, avec 1 ou 2 communs reliés au 12V, suivant les modèles. Si l'un de ces enroulements touche la carcasse métallique, vous aurez une fuite à la terre. Si un enroulement est en court-circuit, vous aurez le phénomène que vous observez : le 12V n'arrive pas à fournir le courant excessif demandé par le CtCt et l'alim se met en sécurité, du coup l'EEV n'est plus excitée, l'alim reprend de la vigueur... et l'EEV est à nouveau excitée, cqfd.
A vous de voir le type de défaut et de commander la pièce, qui se remplace sans intervention de pro. A noter que le circuit qui pilote les 4 enroulements pourrait avoir souffert, et nécessite un remplacement. Souvent un ULN2003 ou un M54523 (probablement celui qui est dans votre cercle jaune 1ère photo ci-dessus).
Donc vous avez bien fait de suivre la suggestion de ma réponse 10, avec votre découverte à la clef. C'est le connecteur de l'électrovanne (EV ou EEV), qui dose la quantité de gaz envoyée dans l'UI. Elle fonctionne sur le principe du moteur pas à pas, et donc possède 4 enroulements de typiquement 47 ohms, avec 1 ou 2 communs reliés au 12V, suivant les modèles. Si l'un de ces enroulements touche la carcasse métallique, vous aurez une fuite à la terre. Si un enroulement est en court-circuit, vous aurez le phénomène que vous observez : le 12V n'arrive pas à fournir le courant excessif demandé par le CtCt et l'alim se met en sécurité, du coup l'EEV n'est plus excitée, l'alim reprend de la vigueur... et l'EEV est à nouveau excitée, cqfd.
A vous de voir le type de défaut et de commander la pièce, qui se remplace sans intervention de pro. A noter que le circuit qui pilote les 4 enroulements pourrait avoir souffert, et nécessite un remplacement. Souvent un ULN2003 ou un M54523 (probablement celui qui est dans votre cercle jaune 1ère photo ci-dessus).
22 février 2026 à 10:23
Réponse 14 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Oups, il manque une lettre. Lire "et nécessiteR un remplacement" au lieu de "et nécessite un remplacement". Car le circuit n'est pas forcément mort, des mesures permettront de s'en assurer.
23 février 2026 à 09:57
Réponse 15 du forum climatisation
Invité
UE climatiseur Airton ne démarre plus LED clignotent
Invité
Merci beaucoup pour ce retour.

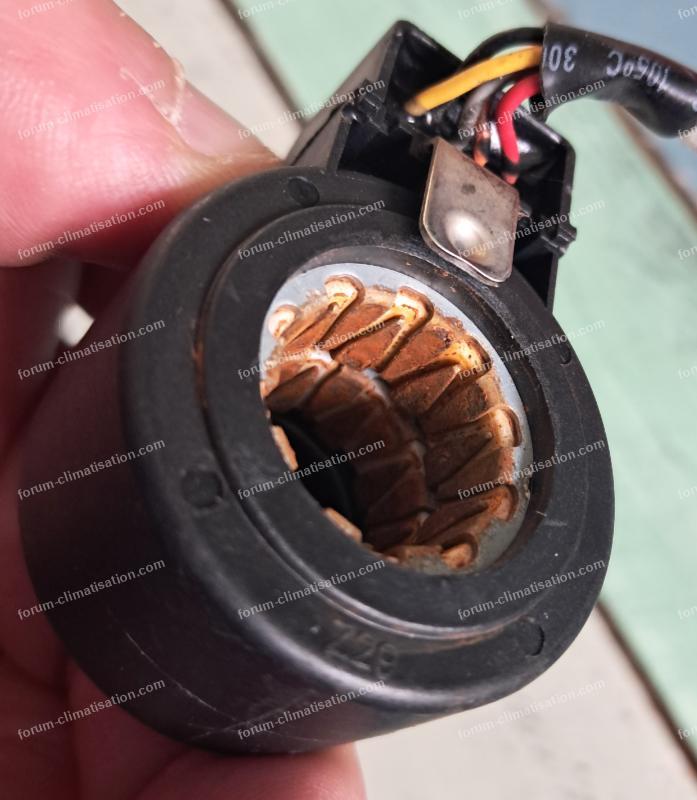

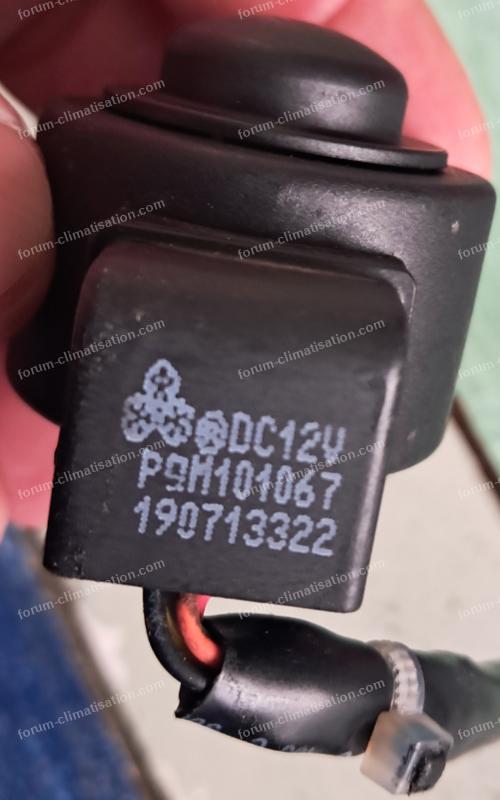

Voici donc la pièce incriminée.
Est-ce que c'est générique ? car je ne trouve pas cette référence.
Je trouve des modèles similaires mais pas la même réf.
Pour agrandir les images, cliquez dessus.
Voici donc la pièce incriminée.
Est-ce que c'est générique ? car je ne trouve pas cette référence.
Je trouve des modèles similaires mais pas la même réf.
Pour agrandir les images, cliquez dessus.
23 février 2026 à 11:49
Réponse 16 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Avant tout, que donnent les mesures de résistances, et d'isolement fils/ferraille?
Pour la compatibilité, il y a des modèles à 5 fils et d'autres à 6, suivant qu'il y a 1 ou 2 communs. Cherchez dans google en demandant "EEV coil 12v". Je suppose que le diamètre du trou est standard.
Pour la compatibilité, il y a des modèles à 5 fils et d'autres à 6, suivant qu'il y a 1 ou 2 communs. Cherchez dans google en demandant "EEV coil 12v". Je suppose que le diamètre du trou est standard.
23 février 2026 à 12:52
Réponse 17 du forum climatisation
Invité
UE climatiseur Airton ne démarre plus LED clignotent
Invité
Bonjour, je lis entre 46 et 48 ohms sur 3 bobines et 0 sur la 4ème.
A priori pas de problème d'isolement.
Pensez-vous que n'importe quel modèle 12V, 5 fils, avec le bon diamètre et le même système de fixation fasse l'affaire ?
Merci.
A priori pas de problème d'isolement.
Pensez-vous que n'importe quel modèle 12V, 5 fils, avec le bon diamètre et le même système de fixation fasse l'affaire ?
Merci.
24 février 2026 à 08:36
Réponse 18 du forum climatisation
UE climatiseur Airton ne démarre plus LED clignotent
Je pense que oui, mais je ne suis pas frigoriste. Peut-être les pros du forum pourront confirmer. En tous cas, n'achetez que ce que vous avez démonté, et non l'EEV complète qui ne vous servira à rien (sauf à en récupérer la partie bobinages).
Attention, 0 ohm sur une bobine pourra vous avoir fait dégager le driver!! Cf réponses 13/14. Identifiez-en le type et donnez le ici pour des tests spécifiques.
Attention, 0 ohm sur une bobine pourra vous avoir fait dégager le driver!! Cf réponses 13/14. Identifiez-en le type et donnez le ici pour des tests spécifiques.
