Panne climatiseur Mitsubishi MUZ-SF25VE

Rechercher dans le forum climatisation :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 6 512 questions dans le forum climatisation


6093

Question Forum Dépannage Climatisation : Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.

J'ai un climatiseur Mitsubishi.
Une unité intérieure MSZ-SF25VE de type Mural
Une unité extérieure MUZ-SF25VE de technologie Inverter.
Le voyant vert de l'unité intérieure clignote mais l'unité extérieure ne démarre pas.
J'ai 220 volts entre phase et neutre, mais je n'ai pas de 12v sur borne S3.
J'ai la diode rouge sur la carte de UE qui ne s'allume pas.
Quand je mets la clim en service en froid les 2 voyants sont verts sur UI et au bout de 5mn le voyant à droite s'éteint et celui de gauche clignote en continu.

S'il vous plait qui peut m'aider à résoudre le problème.
Merci.
26 mars 2020 à 14:29
Forum Climatisation Réponse 1

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour.
Combien de fois clignote cette led verte. Sinon allez sur votre UE, ouvrir le capot du dessus et nous dire combien de X clignote la led 301 sur la carte.
26 mars 2020 à 16:09
Forum Climatisation Réponse 2

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Bonjour,
Si vous avez fait un nettoyage de votre appareil vérifier que les loquets des lames de ventilation soient bien enfoncés dans leur logements.
Si OK merci de nous donner le nombre de clignotements des leds de l'unité intérieure.
Cordialement.
26 mars 2020 à 16:15
Forum Climatisation Réponse 3

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.
Merci de m'aider.
Sur UI sur les 2 led vertes les 2 s'allument au départ et ensuite après 5 mn seule la gauche reste avec un clignotement en continu et sur UE je ne vois pas de led verte 301, j'ai une led rouge au milieu de la carte qui ne s'allume pas et à l'entrée de la carte une led transparente qui ne s'allume pas non plus.
26 mars 2020 à 17:13
Forum Climatisation Réponse 4

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour.
Apparemment il y a un problème dans l'UE. Alors quoi ?
Pour l'instant je n'ai pas plus d'approche que ça. Je cherchesweat
26 mars 2020 à 18:17
Forum Climatisation Réponse 5

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Par contre si cela peut aider pour le diagnostic.

J'ai fait installer 2 clim identique en mai 2017 la première année pas de souci.
La 2ème année 1 OK la 2ème clim 1ère panne, l'installateur est venu 2 mois après plusieurs relance et n'ayant pas trouvé la panne avait remonté la carte de UE et miracle sans savoir pourquoi elle a redémarré il m'a dit qu'il ne savait pas pourquoi.
Au mois de janvier j'ai voulu essayer la clim en chauffage et au bout de 5 mn toujours le même défaut sur la même clim, l'autre fonctionne très bien, j'ai rappelé l'installateur qui m'a dit de le rappeler 1 mois après, je l'ai rappelé plusieurs fois et maintenant qu'il ne vient pas je me suis inscrit sur votre site.

Suite à cela au début du mois j'ai démonté la carte de UE pour voir si je voyais un composant qui aurait cassé mais rien, j'ai donc remonté la carte et là c'est reparti par contre j'ai remarqué que la led rouge clignotait à intervalle régulier 3 fois, mais la semaine dernière même problème j'ai refait la même manip, démonté et remonté mais là ça fonctionne pas toujours le même problème.
J'ai donc démonté la carte HS pour la tester sur ma clim qui fonctionne et là le même défaut.
J'ai remonté la carte sur la bonne clim OK.
Sur la clim HS quand je la mets en route pendant les premières minutes je vois le relai X69 qui colle et se décolle aussitôt ceci plusieurs fois pendant les 5 minutes avant le clignotement de UI.
Je sais que mon explication est un peu longue, désolé je suis perdu.
Cordialement.
dom
26 mars 2020 à 18:21
Forum Climatisation Réponse 6

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour.
Par déduction, je pense que la carte UE a un problème.
Peut être d'origine ?
27 mars 2020 à 08:25
Forum Climatisation Réponse 7

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.
Mais maintenant que la garantie est passée, peut-on déceler le problème, y a t'il quelqu'un qui répare ou est-ce que je dois racheter une carte mais à qui ???
Merci.
27 mars 2020 à 10:04
Forum Climatisation Réponse 8

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour. Apparemment, vous êtes dans le 91, en contactant Mitsubishi, ils pourront vous diriger sur une Ste agréée. Si vous voulez changer la carte par vous même, idem.
Eventuellement avec une belle photo recto et verso Dom-Aom ou autres pourrait vous conseiller pour une éventuelle réparation parfois très simple.
27 mars 2020 à 14:36
Forum Climatisation Réponse 9

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Merci de votre réponse PL.

Ce serait super si Dom-Aom ou autres pourrait me conseiller pour réparation.
J'ai des connaissances en électricité mais pas en électronique mais en suivant des conseils je peux le faire.
Je joins les photos de la carte recto-verso.
Merci beaucoup.
Dom91270

Pour agrandir les images, cliquez dessus.

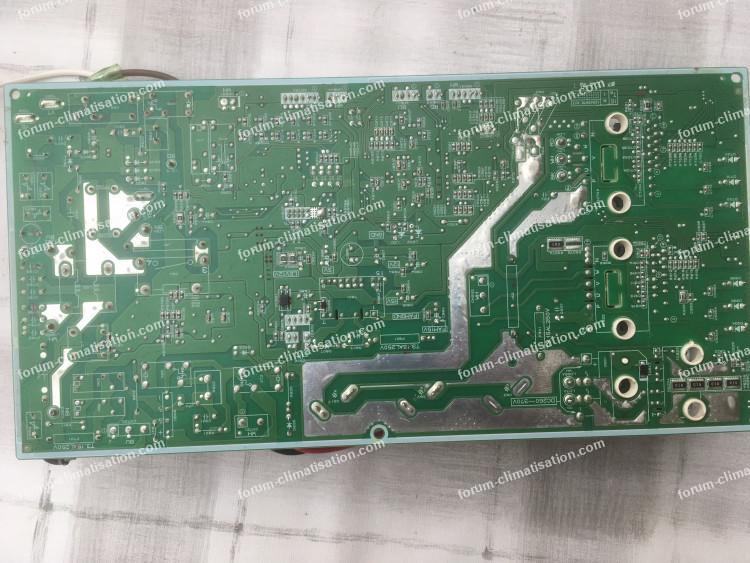

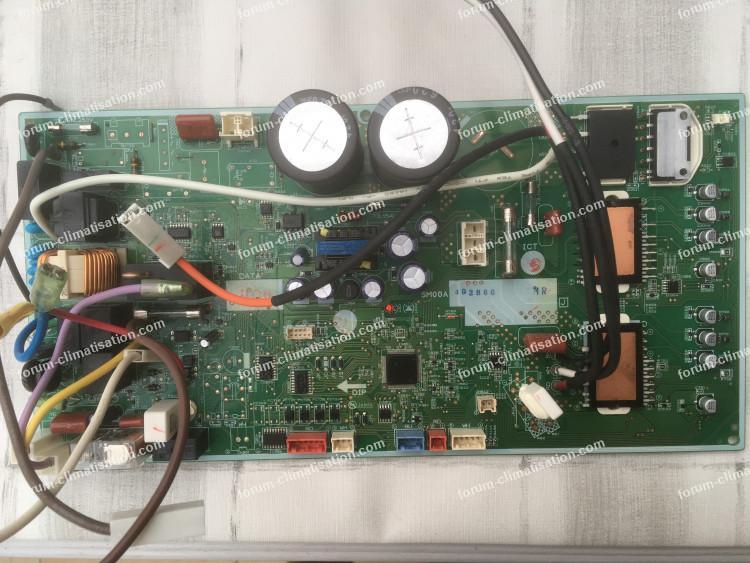

img 5162img 5163

27 mars 2020 à 15:41
Forum Climatisation Réponse 10

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour,
Pour DOM91, l'une de vos deux clim, la carte UE semble avoir un problème après 3 saisons d'utilisation. Avant de se lancer dans une réparation hasardeuse niveau composants, je suggère de :
1) relever sur la carte sa référence et contacter le support Mitsubishi pour savoir si cette référence est toujours distribuée et sinon quelle est la référence pour un échange standard.
2) chercher la disponibilité de cette carte et son tarif chez différents fournisseurs.

Dans l'attente de cette info vous pouvez éventuellement avancer en suivant le manuel de service :

http://www.admin.climabg.com/img/docs/2_48_282.pdf

Cordialement.
27 mars 2020 à 17:53
Forum Climatisation Réponse 11

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonsoir tam.
Je vais commencer comme ça.
Merci.
Dom
27 mars 2020 à 19:08
Forum Climatisation Réponse 12

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Merci aussi de nous communiquer la référence lue sur la carte inverter.
Citation :
J'ai 220 volts entre phase et neutre, mais je n'ai pas de 12v sur borne S3.
p41, je vois qu'il faut au moins 6V DC entre S2 et S3 sans quoi ils disent de changer la carte inverter.... ou pour des yeux avertis regarder de plus près pourquoi la carte ne génère plus cette tension continue. ;-)
27 mars 2020 à 22:10
Forum Climatisation Réponse 13

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour.
Étant une panne ponctuelle, il se pourrait qu'un composant ou soudures se dilatants lors du fonctionnement, provoquerait cette panne intempestive (?)
28 mars 2020 à 09:44
Forum Climatisation Réponse 14

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.

Le numéro inscrit sur de la carte 492B66-0917MR 965HN5 H06 (ci-joint photos).
Je viens de reprendre la tension entre s2 s3 à l'arrêt 0v en demande de froid pendant 5 minutes au moment ou x69 colle pendant une fraction de seconde infime tension 0v65.
Merci.
Cordialement.

Bonjour. Nous n'avons pas reçu les photos que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante
: images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage climatisation.
28 mars 2020 à 10:10
Forum Climatisation Réponse 15

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
En regardant le schéma il y a 2 protections ptc64 et ptc65 cela peut-il produire la panne.
28 mars 2020 à 10:14
Forum Climatisation Réponse 16

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour,
Page 5, la réf serait E12 H18 451 mais cela dépend de la réf complète de votre MUZ-SF25 - ??
A voir sur l'étiquette de votre UE et sur votre carte inverter.

https://www.mitsubishi-les.info/database/servicemanual/files/OBB629G.pdf
28 mars 2020 à 12:04
Forum Climatisation Réponse 17

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.

Suite votre message sur le forum ci-joint photos.
Merci de votre aide.
Cordialement.

Pour agrandir les images, cliquez dessus.

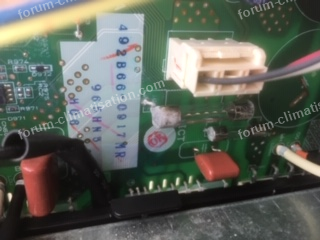

ncarte ue51625163

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
28 mars 2020 à 12:16
Forum Climatisation Réponse 18

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Bonjour,
Pour le contrôle de base sur l'unité intérieure il faut qu'entre S1 et S2 vous ayez 230V en continu et entre S2 et S3 une tension non stable allant de 9 à 24V.
Si entre S2 et S3 nous n'avez rien, il s'agit de votre carte de l'unité INTÉRIEURE qui est HS.
Cordialement.
maclimatisation.com
28 mars 2020 à 12:26
Forum Climatisation Réponse 19

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
D'accord AAC (ma réponse 12), encore faut-il que DOM91 nous dise si son multimètre affichait AC ou DC lors de sa mesure entre S2 et S3.

Je crois que vous êtes "Mitsubishi home partenaire", pourriez-vous svp aider DOM91 à trouver la bonne ref de sa carte pour recherche de disponibilité et tarif.
Cordialement.
28 mars 2020 à 13:12
Forum Climatisation Réponse 20

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
@DOM91, pour info le précédent dépannage Mitsubishi n'a pas abouti ici, après 1mois et demi de recherches et avec un doute sur la réf de la carte inverter achetée.
Votre symptôme de départ semble néanmoins plus simple mais bon...
Unité extérieure ne démarre plus SUZ-KA50VA Mitsubishi
28 mars 2020 à 13:23
Forum Climatisation Réponse 21

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Bonjour.
Déjà c'est la carte de l'unité intérieure et non extérieure.
Si aucune tension entre S2 et S3 cela signifie aucun ordre transmis à l'unité extérieure.
Pour la référence il faudrait les références complètes à savoir à titre d'exemple MSZ-SF25VE-E1 ou autre.

Cordialement.
maclimatisation.com
28 mars 2020 à 13:32
Forum Climatisation Réponse 22

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
déjà c'est la carte de l'unité intérieure et non extérieure.
Selon vous, les photos ci-dessus sont celles d'une UI ???
28 mars 2020 à 14:02
Forum Climatisation Réponse 23

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour à tous.
Je vous retransmets les photos des plaques de UE et UI ainsi que les schémas collés sur chaque unité.
Carte UE recto verso et n° inscrit sur carte UE dans la prochaine réponse.
28 mars 2020 à 14:25
Forum Climatisation Réponse 24

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour,
"Déjà c'est la carte de l'unité intérieure et non extérieure".
Je ne pense pas.
"Si aucune tension entre S2 et S3 cela signifie aucun ordre transmis à l'unité extérieure".
Là, par contre d'accord, donc certainement souci avec la carte UE.
28 mars 2020 à 14:37
Forum Climatisation Réponse 25

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Sur UE
MUZ-SF25VE-E4
N° SÉRIE 6 047510 T
inscrit sur le circuit imprimé sur fond blanc 492B66-0917MR
965HN5
H06
Sur UI
MSZ-SF25VE3-E1
Dom.

Pour agrandir l'image, cliquez dessus.
plaque ue muz sf25ve e4


Pour agrandir l'image, cliquez dessus.
plaque ui msz sf25ve3 e1

28 mars 2020 à 14:39
Forum Climatisation Réponse 26

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Photos de la carte de UE.

Pour agrandir les images, cliquez dessus.

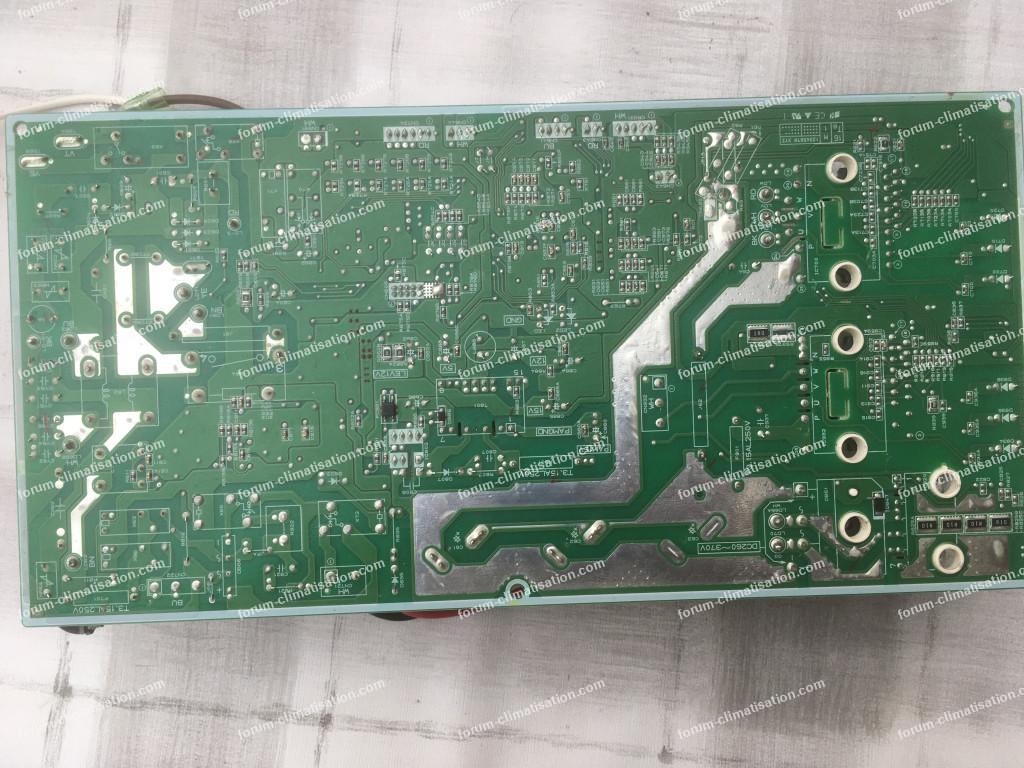

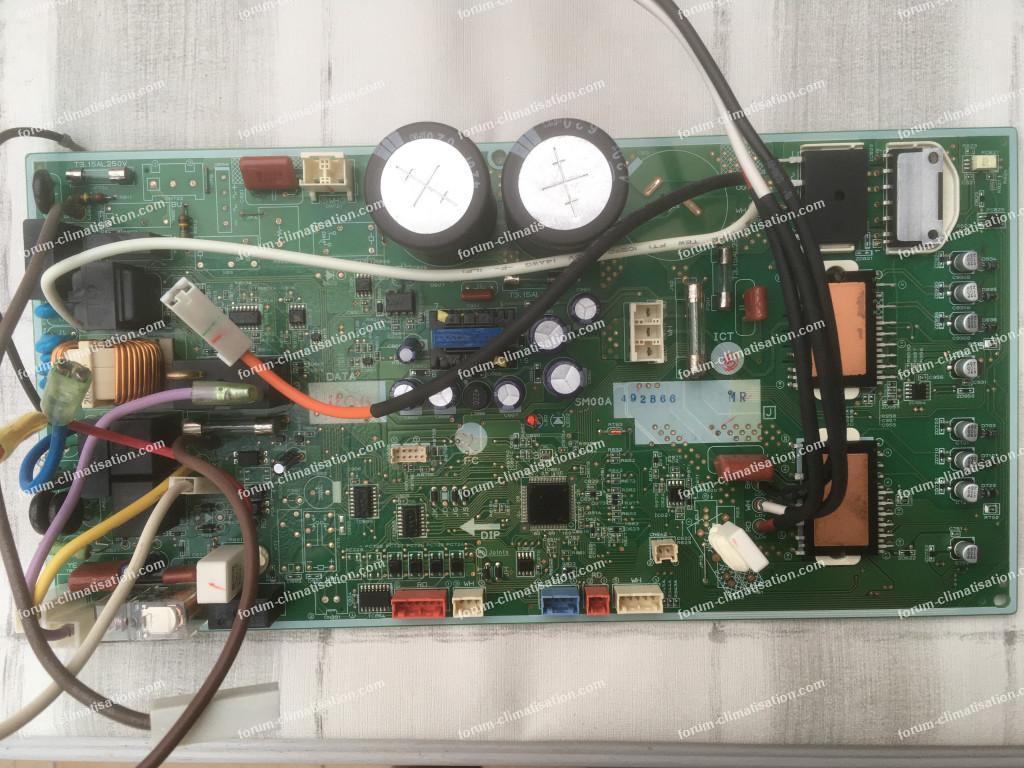

ncarte uecarte dessouscarte dessus

28 mars 2020 à 14:41
Forum Climatisation Réponse 27

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Photos des schémas UE et UI.

Pour agrandir les images, cliquez dessus.

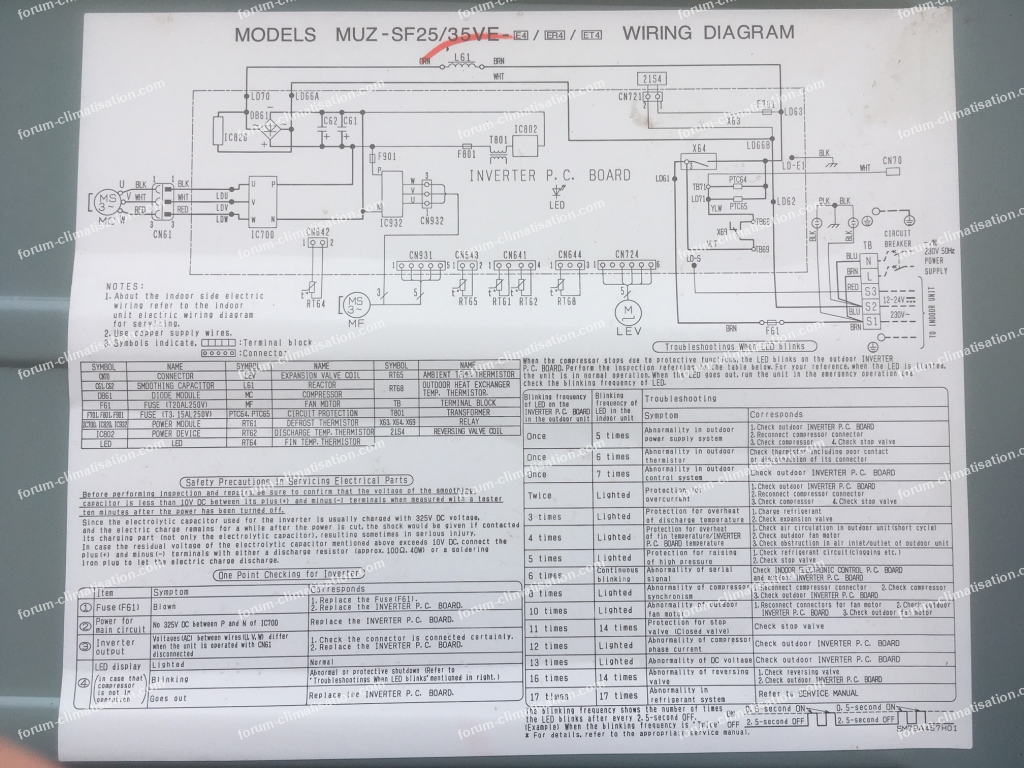

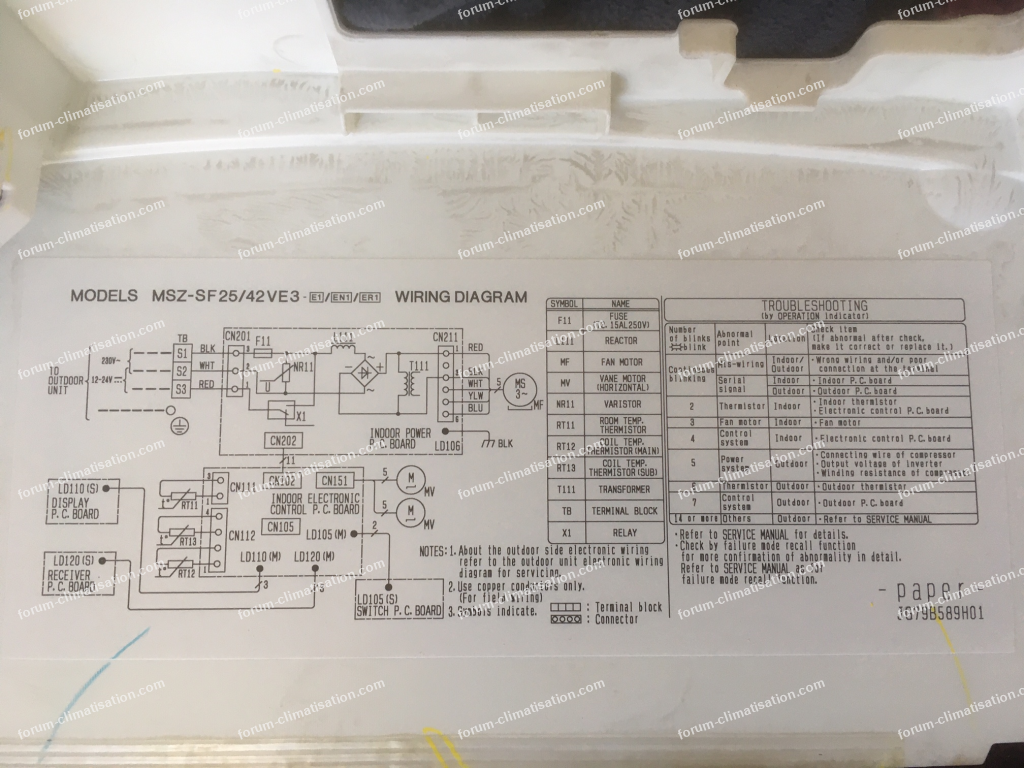

schema carteuischema carteue

28 mars 2020 à 14:42
Forum Climatisation Réponse 28

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Pour DOM91, bien noté que l'UE OK n'a pas démarré avec la carte UE incriminée mais suite au doute émis par AAC, je suggère que vous appliquiez la procédure dédiée, à savoir celle page 41 du manuel de service (lien rep 10).

"M How to check miswiring and serial signal error"
Merci de nous tenir au courant ainsi, à nouveau, que de l'affichage (AC ou DC) du voltmètre entre S2 et S3.
28 mars 2020 à 15:06
Forum Climatisation Réponse 29

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Re,
Avez-vous une pompe de relevage branchée sur votre unité intérieure. Si c'est le cas il est fort probable que c'est celle-ci qui a posé problème. Dans ce cas tirer une ligne à part.
Cordialement.
maclimatisation.com
28 mars 2020 à 15:46
Forum Climatisation Réponse 30

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Bonjour,
La carte power pc board pour ce modèle a été remplacé par une autre que l'on peut trouver à moins de 100€ TTC.
A savoir réf. initiale E12P83452 remplacé par E22P83452.

Je persiste cela vient bien de l'unité intérieure.
J'ai déjà effectué ce genre de dépannage.
Cordialement.
maclimatisation.com
28 mars 2020 à 16:10
Forum Climatisation Réponse 31

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour,
Le fait que les voyants de l'UI et que le relai X69 de la carte PC board de l'UE monte, la panne doit probablement avoir lieu dans la carte de l'UE.
Le fait que la PAC fonctionne quand elle a envie, il faudrait s'attendre à un faux contact.

@Dom9.
Lisez la question 4730 à l'envers (en partant depuis la fin vers le début, pas facile je conçois..:-) )

Vous pouvez tester votre carte sur une table à condition de raccorder l'inductance L61 sur la carte ; de raccorder une lampe à incandescence ou halogène entre une rallonge avec interrupteur et la carte ; de shunter les fils violet et jaune de X69 et de porter une paire de lunettes et des gants de sécurité isolant.

Ayant des connaissances en électricité vous pouvez vous dépanner, mais c'est chronophage.
Une petite pensée pour Dom... avec 6 lettres..:-)
Cordialement, JIMA
28 mars 2020 à 18:38
Forum Climatisation Réponse 32

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Merci de toutes vos réponses.
Demain je contrôle tout.
Pour info je n'ai pas de pompe de relevage sur UI.

Par contre une interrogation qui me vient : quand j'ai démonté la carte de UE j'ai remarqué qu'il y avait de l'humidité à l'intérieur de UE car celle-ci a été installée à côté de la sortie évacuation vapeur de la chaudière à ventouse à environ 30 cm à côté et 50 cm en dessous, je joins la photo.
J'avais posé la question à l'installateur qui m'avait dit cela n'avait pas d'importance ???

Une dernière question pour ce soir : pour être sûr que cela vient de la carte de UE est-ce que l'on peut mettre la carte de la clim qui fonctionne sur la clim qui est HS (j'ai peur que si cela vient d'un élément extérieur cela l'endommage).
Encore merci.
Cordialement.
dom

Pour agrandir l'image, cliquez dessus.
photos ueavec sortie ventouse

28 mars 2020 à 18:52
Forum Climatisation Réponse 33

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Merci JIMA.
Je fais cela demain.
Cordialement.
Dom
28 mars 2020 à 18:56
Forum Climatisation Réponse 34

Panne climatiseur Mitsubishi MUZ-SF25VE

Bricovidéo
Administrateur
Bricovidéo
9 305 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 46 059 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus..
BricoVidéo image du jour - Photo Patrice Faro
BricoVidéo image du jour. Photo Patrice Faro. Autoroute en région parisienne en période de confinement. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum dépannage climatisation.
Pour plus de photos rejoignez-moi sur Instagram : Photos Patrice Faro
28 mars 2020 à 19:11
Forum Climatisation Réponse 35

Panne climatiseur Mitsubishi MUZ-SF25VE

AAC
Membre inscrit
AAC
2 026 messages
Bonsoir,
Suite à votre description il n'y a que deux pannes possibles sur votre machine :
1/ Moteur de ventilateur de l'unité intérieure mais dans ce cas l'unité extérieure démarrerait.
2/ Carte PC board unité intérieure.

Je vous laisse vous amuser.
Cordialement.
maclimatisation.com
28 mars 2020 à 20:46
Forum Climatisation Réponse 36

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Pour le positionnement de la ventouse cela ne doit pas gêner le fonctionnement de la PAC.
Ne démontez pas la carte de la PAC OK !! Celle-ci servira de référence pour le dépannage de la PAC KO !!
Cordialement, JIMA
28 mars 2020 à 21:19
Forum Climatisation Réponse 37

Panne climatiseur Mitsubishi MUZ-SF25VE

PL
Membre inscrit
PL
11 314 messages
Bonjour.
A titre de comparaison sur la clim qui fonctionne, y a t'il entre S2 et S3 une tension ?
29 mars 2020 à 10:06
Forum Climatisation Réponse 38

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour.
Citation :
il y avait de l'humidité à l'intérieur de UE [...] cela n'avait pas d'importance ???
L'UE et la chaudière fonctionnent-elle en même temps ?
Si oui, l'UE peut aspirer la vapeur d'eau d'où une contrainte climatique de plus pour son électronique déjà mise à rude épreuve, sinon pas de problème.

NB : Chez moi la PAC fonctionne en même temps que la chaudière.
29 mars 2020 à 11:09
Forum Climatisation Réponse 39

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour.
Je viens de finir le montage avec la lampe (75W), j'ai shunté les fils violet et jaune de X69 et mis sous tension.
J'ai lu une partie de la question 4730, j'ai en mesure en alternatif 220V ac : Entre ~1 et ~2 de DB61 : 220V.

Mesures en courant continu : Entre repères 5V et GND :0.207 V
Sur IC802 :
Pin 1 en face de Pin8 et Pin 4 en face de Pin5
Entre P5 et P8 = 0.280 V (attention calibre 600V car 340V dc attendus)
Entre P8 et P1 = 0.000V
Entre P8 et P2 = 0.125V
Entre P8 et P3 = 0.001V
Entre P8 et P4 = 0.000V

Est-ce que je dois faire en suivant celle-ci toutes les mesures de la question 4730 ??? Ou autres.
Cordialement.
Dom
29 mars 2020 à 16:32
Forum Climatisation Réponse 40

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour Dom91,
Citation :
Mesures en courant continu : Entre repères 5V et GND :0.207 V
Pas bon, IC802 ne génère plus les alimentations continues nécessaires, y compris sans doute celle de S3 (data entre UE et UI).

La probabilité de réparer est bonne sur ce type de panne.
Pour aller le plus vite possible, mieux que vous n'ayez un seul interlocuteur, je laisse JIMA vous guider.
29 mars 2020 à 18:29
Forum Climatisation Réponse 41

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Très bien je suivrai les indications de JIMA.
Merci de votre aide tam.
Cordialement.
Dom91
29 mars 2020 à 19:28
Forum Climatisation Réponse 42

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Pouvez-vous m’aider ?
J’ai lu une bonne partie du résumé de la question 47 30 mais maintenant je suis perdu pour la suite.
Sur ce que je dois contrôler et faire ?
Cordialement.
30 mars 2020 à 09:04
Forum Climatisation Réponse 43

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9.

En principe, les intervenants arrêtent avant moi, même s'ils ont la solution à leur problème.
Je vous ait fait lire la question 4730 pour que vous compreniez que c'est parfois un peu long ...:-)
Et que les messages échangés comportent le code JIMA.
Ce code consiste à faire les manipulations et contrôles demandés, et identifier les cordons rouge par (+) et noir par (-) :
Sous tension, mesurez en AC la tension sur S1+ et S2- votre réponse ?

Vous commencez par mettre en service la chaudière et contrôlez en mettant votre main autour de la carrosserie de l'UE si votre main chauffe à vous brûler (retirez votre main avant de vous brûler cela va de soi).

Vous n'avez pas constaté que l'ampoule s'allume puis s'éteint ?
Vous avez contrôlé des tensions sur IC802 alors que vous n'avez pas contrôlé la continuité du fusible F801.
Une photo de votre multimètre nous est utile.

Pour contrôler pin 5 et 8 de IC802, vous devez être hors tension, multimètre en position diode d'abord et mesurer dans les deux sens pin5 et pin8. Puis passer en position ohmmètre et refaire les mesures en descendant les calibres.

Attention, pour les mesures hors tension, vous devez attendre 8 à 10 minutes que les condensateurs C61 et C62 soient déchargés.
Cordialement, JIMA
30 mars 2020 à 12:20
Forum Climatisation Réponse 44

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Vous n'avez pas écrit si l'inductance L61 est raccordée à votre carte.
Ceci est impératif.
Cordialement. JIMA
30 mars 2020 à 12:25
Forum Climatisation Réponse 45

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Désolé si je n'ai pas bien compris la procédure sur un forum (c'est la première fois que je m'inscris sur un forum).
Voyant l'été arriver et pas de nouvelle de l'installateur je vais essayer avec votre aide de me dépanner.
J'ai bien vu que cela était long, mais étant à la retraite j'ai du temps libre et suivrait vos instructions étant ancien technicien de maintenance (mais très peu de connaissances en électronique).
Pour répondre aux questions demandées :
J'ai shunté les fils violet et jaune de X69 tension AC sur S1 + S2 220V.

J'ai bien mis l'inductance L61 et raccordée à la carte, pour le montage une rallonge avec interrupteur en amont.
L'ampoule de 75W (je n'ai pas de 60W) s'allume et ne s'éteint pas entièrement (reste légèrement allumée), 2 photos jointes.
pour le fusible F801 j'ai contrôlé la continuité OK (est-ce que je dois le contrôler dessoudé ?) si oui ?
J’attends votre réponse pour contrôler le reste.
Merci de votre aide.
Cordialement.
Dom91

Pour agrandir les images, cliquez dessus.
photos multimetredepannage climatiseur mitsubishidepannage climatiseur mitsubishi muz sf25vedepannage clim mitsubishi muz sf25ve

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
30 mars 2020 à 14:11
Forum Climatisation Réponse 46

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
OK. Vous n'avez pas fait la dernière manip de la réponse 43 hors tension.
Contrôle de IC802.

Ensuite, vous devez contrôler en ohmmètre la résistance entre le pin5 de IC802 et la sortie du fusible F801, vous devez mesurer dans les deux sens parce qu'il y a la diode D807 dans la boucle à mesurer.

Contrôlez que la référence de IC802 est MIP2K4.
Puis sous tension en DC (continu) mesurez la tension aux bornes de C61 ou C62, attention 320 V dc
Cordialement, JIMA
30 mars 2020 à 17:05
Forum Climatisation Réponse 47

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Ci-joint les relevés :
Sur IC802
mode diode
pin5 et pin8 0
pin8 et pin5 475

Mode ohm
pin5 et pin8 6.30 M puis en mode manuel 0
pin8 et pin5 1.630 M puis en mode manuel 244.10 K

Résistance entre pin5 et sortie F801 1.236 M
F801 et pin 5 7.37 M

La référence de IC802 est non lisible ? Effacée.
Tension en DC (continu) aux bornes de C61 ou C62, 312 V dc

Cordialement.
Dom91
31 mars 2020 à 12:46
Forum Climatisation Réponse 48

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour.
Pour les lecteurs qui veulent suivre voici le schéma d'application du MIP2K4

Pour agrandir l'image, cliquez dessus.
mip2k4

31 mars 2020 à 15:21
Forum Climatisation Réponse 49

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Mesures à faire hors tension.
Suivant vos mesures, il y a une coupure entre le fusible F801 et le circuit intégré IC802.
Cette coupure peut être une soudure mal faite, une piste coupée ou le transformateur T801 coupé.
En mettant le multimètre en ohmmètre posez le cordon + sur la borne de sortie du fusible et le cordon - sur la soudure que vous trouverez en suivant la piste du circuit imprimé qui va vers le transformateur T801.
Puis vous recommencerez à partir du pin 5 de IC802 vers la soudure suivante qui va vers le transformateur T801.
Et enfin mesurez la résistance entre les soudures de raccordement du bobinage de T801.

Il se peut que le bobinage primaire de T801 soit coupé ou que les soudures soient mal faites. Une photo de cette partie serait intéressante.
Cordialement, JIMA
31 mars 2020 à 17:48
Forum Climatisation Réponse 50

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Pour voir la référence de IC802 servez-vous d'une lampe à diode de type porte-clefs ou baladeuse en position rasante et vous verrez probablement la référence.
Cordialement, JIMA.
31 mars 2020 à 17:58
Forum Climatisation Réponse 51

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonsoir JIMA.
Les inscriptions sur les composants sur cette carte ne sont plus lisibles car mon épouse vient de me dire que l'installateur lorsqu'il était venu a nettoyé la carte avec un produit ???
Je joins la photo de IC802
Demain je peux démonter la carte sur la bonne clim ce sont les 2 mêmes.
Cordialement. Dom91

Pour agrandir l'image, cliquez dessus.
composant plus lisible carte clim

31 mars 2020 à 18:34
Forum Climatisation Réponse 52

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonsoir Dom9,
Ce n'est pas la peine de voir sur la carte OK.
Normalement les inscriptions sont gravées, c'est pour cela qu'il faut une lumière rasante.
La photo demandée était côté cuivre et non côté composants, je n'ai pas été assez précis.
Faites attention aux reflets et ombres portées.
Quid de l'essai concernant la chaudière ?
Cordialement, JIMA
31 mars 2020 à 21:14
Forum Climatisation Réponse 53

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.

La réf : IC802 est bien MIP2K4 (photos jointe IC802 + T801)
Cordon + sur sortie F801 et soudure T801 0.03M
Cordon + sur pin5 vers soudure T801 0.03M
Pour la résistance entre les soudures de raccordement du bobinage de T801 (j'ai un doute sur les bornes à contrôler).
A tout hasard j'ai fait :
7 et 8 = 0
1 et 15 = 0
15 et 8 = 0
1 et 7 = 2.141M
7 et 1 = 0
1 et 8 = 0
3 et 5 en provenance de F801 et pin5 = 4.03M
5 et 3 en provenance de pin5 et F801 = 1.500M
Dites-moi si je dois recommencer ??
Cordialement.
Dom91

Pour agrandir les images, cliquez dessus.
.t801 ic802 carte dessus. ref ic802 mipk4

01 avril 2020 à 15:28
Forum Climatisation Réponse 54

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA.
J'ai refait plusieurs mesures complémentaires en partant du pin1 de T801 sur les points de soudure ??
1-2 0.7 ohm
1-3 1.260M
1-4 0.731M
1-5 3.25M
1-6 2.280M
1-7 2.080M
1-8 0
1-9 0
1-10 2.260M
1-11 2.280M
1-12 2.335M
1-13 2.230M
1-14 0
1-15 0
Cordialement.
dom91
01 avril 2020 à 17:14
Forum Climatisation Réponse 55

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Ci-joint le croquis sur lequel j’ai pris le relevé des résistances.
Cordialement.
Dom 91

Pour agrandir l'image, cliquez dessus.
Schéma carte climatiseur Mitsubishi MUZ-SF25VE

02 avril 2020 à 08:41
Forum Climatisation Réponse 56

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Les réponses 54 et 55 de votre part ne sont pas utiles, je vous propose de pas perdre de temps en faisant ces manips parce que vous allez vous planter et moi aussi:...:-)

Vous avez lu la référence de IC802.
Les manips que vous faites n'ont rien à avoir avec l'électronique jusqu'ici, c'est de l'électricité et vous avez écrit que vous aviez des notions d'électricité. biggrin
Vous avez un ennemi qui s'appelle "vernis" il sert à protéger les cartes électroniques de la corrosion.

Aux bornes de C61 vous avez la source d'alimentation du primaire de T801.
La polarité + alimente le fusible de protection, puis à partir du fusible une liaison alimente le pin 3 de T801.
Le courant passe par T801 et sort par le pin 5 de T801.
Ensuite une autre liaison et alimente le pin 5 de IC802.
Le courant passe par IC802 et sort par le pin 8 de IC802.
Une autre liaison va vers le - de C61 et le circuit est fermé.
On contrôle ce circuit parce que vous n'avez aucune tension en sortie de T801 et pourtant, vous êtes alimenté en C61.

Il faut refaire le mesures uniquement dans cette branche ou maille électrique avant de continuer.
Vos mesures sont contradictoires parce que je ne trouve pas le résultat attendu.

Mettez votre multimètre en calibre diode et donnez-nous la valeur indiquée :
Quand les deux cordons sont en court-circuit.
Quand les deux cordons sont séparés.

Dito pour le calibre ohmmètre :
Les deux cordons en court-circuit.
Les deux cordons séparés.

Refaites cette manip svp.
Sur IC802
mode diode
pin5 et pin8
pin8 et pin5

Mode ohm
pin5 et pin8
pin8 et pin5
pin 3+ et pin 5- de T801
funk
Cordialement, JIMA
02 avril 2020 à 12:04
Forum Climatisation Réponse 57

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Ci-joint mesures demandées.
Cordialement.
Dom 91

Pour agrandir l'image, cliquez dessus.
mesures climatiseur Mitsubishi

02 avril 2020 à 13:29
Forum Climatisation Réponse 58

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
C'est plus clair, votre primaire de transformateur est coupé.
Entre pin 5 et pin 8 de IC802, il y a un transistor interrupteur interne qui se ferme lorsque le courant qui traverse T801 arrive sur le pin 5 de IC802. C'est le courant de démarrage pour faire fonctionner cette alimentation par module d'impulsion ou smps en anglais.
Le transformateur ne laisse pas passer ce courant donc pas d'alimentation.

Avec un cure dents ou équivalent, faites une pression sur chacun des fils entre la soudure et le corps du bobinage de T801 sur les pins 3 puis 5, en principe une coupure de fil se produit dans la partie aérienne du bobinage.

Essayez de faire une photo côté composants de T801 sur les pins 3 et 5.
Cordialement, JIMA
02 avril 2020 à 14:32
Forum Climatisation Réponse 59

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour, le diag est posé smile
Le fusible n'ayant pas grillé, je pense aussi à une mauvaise soudure du fil de cuivre entouré sur les cosses 3 et/ou 5 de T801. Ce fil ne doit être assez gros donc peu fragile.
Problème : ces soudures sont peu accessibles.

Le mieux serait de pomper proprement les soudures et déposer le transfo comme je viens de le faire sur cette photo.

Au plus simple, Dom91 pourra tenter de bien pomper les soudures pin3 et pin5 (petit à petit avec ajout de soudure neuve) puis de les refaire. Ainsi, les soudures du fil de cuivre, dessous, devraient être refaites par capillarité.

Et tant qu'à faire, autant refaire toutes les soudures de T801.

Pour agrandir l'image, cliquez dessus.
transfo ci soudure bobinage

02 avril 2020 à 16:30
Forum Climatisation Réponse 60

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA
J'ai poussé avec un cure dent et le fil de point 5 est sorti (voir photo) vous avez vu juste, j’attends vos instructions.
Cordialement.
Dom91

Pour agrandir l'image, cliquez dessus.
fil dessoudé T801

02 avril 2020 à 17:02
Forum Climatisation Réponse 61

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Maintenant que le fil est parti... il faut raccorder ce fil dessous sur la pastille 5 dessous.
Voici ma méthode :
1) Percer un petit trou sur la sérigraphie blanche du T801 en face de la pastille 5
2) Trouver un bout de fil rigide de cuivre d'un diamètre au moins égal au bout qui sort
3) Passer ce fil dans le trou et le souder à la pastille
4) Gratter délicatement l'extrémité de la bobine sur quelques mm, l'étamer
5) Étamer le fil rajouté et le souder sur l'extrémité ci-dessus.
6) Vérifier à l’ohmmètre qu'il y a désormais 0 ohm entre pin3 et pin5 de T801
02 avril 2020 à 17:51
Forum Climatisation Réponse 62

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonsoir,
Vous pouvez vous dépanner à la Mac Gyver :
Avec une lame neuve de cutter, vous allez allonger la lumière la plus proche du pin5.
Avec un fil de cuivre de section au moins équivalente au fil du transformateur et de préférence isolé.
Vous étamez une extrémité et avec une pince à épiler ou mieux Bruxell vous souderez cette extrémité sur la soudure du pin 5 puis vous ferez traverser le fil en le faisant passer dans la lumière agrandie.
Avec le fer à souder vous déposerez une goutte d' étain sur l'extrémité du fil vernis du pin 5.
Vous couperez le fil isolé à la bonne longueur, étamerez son extrémité puis vous souderez les deux extrémités.
Après le test de continuité , vous pourrez déposer une petite couche de vernis à ongles sur les soudures.

La balle est dans votre camps, si vous disposez du matériel cette manip est à votre niveau ou confiez la à une personne capable de la faire (dépanneur d'ordinateur ou téléphonie), bien sûr après le confinement Covid-19.
Cordialement, JIMA
02 avril 2020 à 22:19
Forum Climatisation Réponse 63

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
En attendant la réparation et son test avant tout rebranchement avec l'ampoule, je m'interroge...

1) Pourquoi cette coupure "nette" du fil alors que le fusible est intact ?
(le plus rassurant serait un pincement du fil qui aurait fusible donc un défaut de fabrication du transfo funk)
2) Le test précédent n'a pas montré la présence de R807 et D807 (sensés protéger IC802 et le bobinage).
02 avril 2020 à 22:50
Forum Climatisation Réponse 64

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
La réponse à mes questions du début, en espérant que cela ne serve ici à rien tongue
Citation :
1) relever sur la carte sa référence et contacter le support Mitsubishi pour savoir si cette référence est toujours distribuée et sinon quelle est la référence pour un échange standard.
2) chercher la disponibilité de cette carte et son tarif chez différents fournisseurs.
La référence de cette carte est E12P13451, dispo pour un peu plus de 400€ semble-t-il.
02 avril 2020 à 23:41
Forum Climatisation Réponse 65

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour,

@Tam,
1) Pourquoi cette coupure "nette" du fil alors que le fusible est intact ?
Nous sommes en présence d'une soudure dite "froide" (le plus rassurant serait un pincement du fil qui aurait fusible donc un défaut de fabrication du transfo).
Oui, c'est un défaut du transformateur. Cette soudure est à l'intérieur de l'enveloppe du transformateur.
2) Le test précédent n'a pas montré la présence de R807 et D807 (sensés protéger IC802 et le bobinage).

Oui, R807, C807 et D807 protègent le circuit intégré IC802 mais pas le transformateur.
En électronique, une coupure ne se traite pas de la même méthode qu'un court-circuit.
Cordialement, JIMA
03 avril 2020 à 10:54
Forum Climatisation Réponse 66

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA, Tam.

Ayant un doute sur la bonne origine du fil dessoudé, j'ai préféré j'ai dessoudé T801.
Je vous fais suivre les photos, si avec vos yeux d'expert vous pouvez confirmer la borne, car je pense à la 3.
Ou faut-il remplacer complètement le T801 (mais où le trouver ???) ?
J’attends votre retour avant de continuer.
Merci.
Cordialement. Dom91

Pour agrandir les images, cliquez dessus.
t801 de 1 a 7 2 t801 référencet801 de 1 a 7t801 de 8 e 15t801 de 1 a 7 3

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
03 avril 2020 à 11:34
Forum Climatisation Réponse 67

Panne climatiseur Mitsubishi MUZ-SF25VE

Bricovidéo
Administrateur
Bricovidéo
9 305 messages
Bonjour à toutes et à tous.
Coronavirus. Conseils fabrication d'un masque de protection alternatif.
Photos fabrication masque
Prenez soin de vous et de vos proches.
Courage à toutes et à tous, cordialement l'équipe de Bricovidéo.
03 avril 2020 à 12:23
Forum Climatisation Réponse 68

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Aidez-vous de la photo de la réponse 60 pour souder votre transformateur.
Du côté bas des inscriptions du transformateur vous avez le pin 1 à gauche et pin 7 à droite.

Multimètre en ohmmètre, mettez un cordon sur le pin du milieu c'est le pin4 milieu du bobinage et ensuite l'autre cordon sur le pin à sa droite, si vous avez une valeur de 0L c'est le pin 5 qu'il faut raccorder.
Si vous avez une valeur en ohms autre que 0L il faudra raccorder le fil volant sur le pin 3 (de l'autre côté du pin 5).
Autrement, c'est sur le pin ou vous allez mesurer 0L qu'il faut souder le fil volant.
Cordialement, JIMA
03 avril 2020 à 14:26
Forum Climatisation Réponse 69

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
STOP !!
Il se peut que le fil en l'air soit une extrémité du demi bobinage de droite ou de gauche donc avant de souder quoi que ce soit, vous devez vous servir du multimètre pour mesurer à quel pin il est relié.

Un cordon sur l'extrémité du fil en l'air et l'autre successivement sur chacun des pins adjacents au pin4.
Cordialement, JIMA
03 avril 2020 à 14:36
Forum Climatisation Réponse 70

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA
Je viens de tester le fils dessoudés avec les autres.
Seule la borne 3 donne 2.0 ohms toutes les autres aucune valeur.
Donc si j'ai bien compris : je dois souder le fil en double sur la borne 3.
Merci de me confirmer.
Cordialement.
Dom91
03 avril 2020 à 15:32
Forum Climatisation Réponse 71

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Dom91,
Vous avez bien fait de dessouder T801. J'ai du mal avec les photos.
Combien de fils soudés sur la pin 4 ? Il me semble en voir 2, ne voyez-vous pas la partie manquante du fil coupé sur cette pin4 ?
A confirmer en mesurant sur T801 dessoudé :
R 3 - 4 =
R 4 - 5 =
R 3 - boutcoupé =
R 4 - boutcoupé =
R 5 - boutcoupé =
03 avril 2020 à 16:14
Forum Climatisation Réponse 72

Panne climatiseur Mitsubishi MUZ-SF25VE

Dom-Aom
Membre inscrit
Dom-Aom
4 843 messages

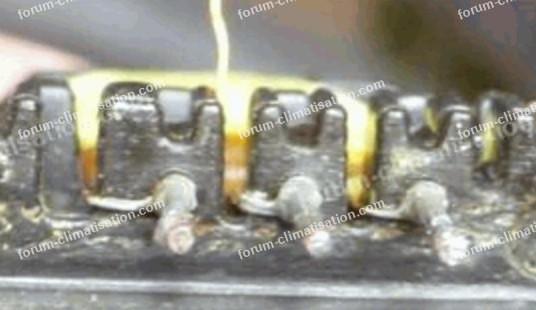

Ben oui. En plus TAM sait de quoi il parle puisque c'est lui qui les fabrique! :-)

Pour agrandir l'image, cliquez dessus.
fil coupé

03 avril 2020 à 16:24
Forum Climatisation Réponse 73

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Cela fait plaisir que "Oeil de Lynx" soit toujours à l'affût...:-)
JIMA
03 avril 2020 à 16:40
Forum Climatisation Réponse 74

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour Dom-Aom,
Oui, je suis désolé pour le client final. Mais mon client fabricant de carte me tient à la gorge, lui-même étant pressé par son client assembleur, lequel négocie la miette de gras avec Mitsu. Je vous jure que mes composants destinés aux respirateurs sont de meilleure qualité (quoique).
Allez j'y retourne, les commandes à tout prix tombent du monde entier. biggrin
03 avril 2020 à 16:53
Forum Climatisation Réponse 75

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA.
Oui je viens de regarder avec une loupe et j'ai l'impression que le fil cassé vient de la borne centrale 4 car je vois deux fils soudés au départ de la borne mais très difficile à confirmer.
Ci-joint les mesures.
3-4= 0.L M ohms
4-5+ 0.L M ohms

R3-bout coupé = 01.5 ohm
R4-bout coupé = 0.L M ohm
R5-bout coupé = 0.L M ohm

Je vous joins plusieurs photos en gros plan des soudures de 3 . 4. 5
Cordialement.
dom91

Pour agrandir les images, cliquez dessus.
p1060364p1060363p1060353p1060359doublon 706056 t801 de 1 a 7

03 avril 2020 à 17:39
Forum Climatisation Réponse 76

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA, Tam.
Je viens de soulever le départ du fil cassé sur la soudure 4.
Ci-joint photos.

Pour agrandir les images, cliquez dessus.
p1060375p1060373

03 avril 2020 à 17:57
Forum Climatisation Réponse 77

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Dom91, merci de confirmer.

R4-5 =
03 avril 2020 à 18:32
Forum Climatisation Réponse 78

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
OK Dom9,
Vous devez souder le fil en l'air au pin4 de T801.
Puis contrôler à nouveau les ohms entre pin 3 et pin5.
Ressouder le transformateur puis mettre la plaque sous le ban d'essai.

Pour info, il est très difficile de trouver le même transformateur y compris dans l'usine de Tam (la marque du transformateur est indiquée dans les références du transformateur).
Cordialement, JIMA
03 avril 2020 à 18:44
Forum Climatisation Réponse 79

Panne climatiseur Mitsubishi MUZ-SF25VE

Dom-Aom
Membre inscrit
Dom-Aom
4 843 messages
@TAM : c'est ce qu'on appelle avoir de l'arrêt parti! Et en plus vous êtes conseiller principal d'éducation dans le collège du coin. Mais comment faites-vous pour faire tout ça en même temps?... :-)

@JIMA : le dépannage semble en bonne voie, grâce à vous. Bravo et croisons les doigts.

Cordialement, Dom.

Pour agrandir l'image, cliquez dessus.
tamcpe

03 avril 2020 à 18:45
Forum Climatisation Réponse 80

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
Je viens de soulever le départ du fil cassé sur la soudure 4.
Désolé mes yeux sont fatigués, voulez-vous dire qu'il y a un bout de fil soudé à pin4 qui va nulle part ? Ce qui confirme que R 4-X = OL.
Si oui, à ce point, je déposerais la bonne carte pour mesurer :
R 3-4
R 3-5
R 4-5 sad
03 avril 2020 à 18:45
Forum Climatisation Réponse 81

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
vous êtes conseiller principal d'éducation
Ici en Chine, on m'appelle encore Monsieur le Surveillant Général. Mais Chuttt... ;)
03 avril 2020 à 18:49
Forum Climatisation Réponse 82

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
Mais comment faites-vous pour faire tout ça en même temps?... :-)
Ben par jour 10h dans mon usine, 5h au collège, 5h à la mairie de ma ville. Ce n'est pas comme ça en France ??
03 avril 2020 à 18:59
Forum Climatisation Réponse 83

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA,
Je confirme que R4-5 = 0.L M ohm
Demain je souderai le fil en l'air sur pin 4.
Je ressouderai T801 et mettrai sur le banc.
Cordialement.
dom91
03 avril 2020 à 19:04
Forum Climatisation Réponse 84

Panne climatiseur Mitsubishi MUZ-SF25VE

Dom-Aom
Membre inscrit
Dom-Aom
4 843 messages
"Désolé mes yeux sont fatigués"...
"Ben par jour 10h dans mon usine, 5h au collège, 5h à la mairie de ma ville"

J'ai tendance à voir une corrélation, non?... Sans compter les 2000 tam-tam envoyés en Afrique chaque mois, probablement au noir (c'est du propre!)
03 avril 2020 à 19:20
Forum Climatisation Réponse 85

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Pardon Dom-Aom, il faut que je réponde à Dom91.
Citation :
Demain je souderai le fil en l'air sur pin 4.
Je ressouderai T801 et mettrai sur le banc.
Cordialement.
Trop tôt selon moi, voir votre réponse 55 et réponse 79.
03 avril 2020 à 19:48
Forum Climatisation Réponse 86

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
probablement au noir
Au noir ?? Désolé je ne comprends pas, cette fraude n'existe pas ici.
03 avril 2020 à 19:51
Forum Climatisation Réponse 87

Panne climatiseur Mitsubishi MUZ-SF25VE

Dom-Aom
Membre inscrit
Dom-Aom
4 843 messages
Baaaaah, c'est de l'humour : au noir / aux Noirs. Juste pour délirer un peu avec des jeux de mots... :-)

Il faut bien sourire un peu pour oublier les drames actuels. D'ailleurs va falloir penser à aller se reposer, il est 3H du mat' à Pékin!...

03 avril 2020 à 20:04
Forum Climatisation Réponse 88

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonsoir Dom9,

Ne soudez pas votre transformateur tant que vous n'aurez pas 1,5 ohm entre pin 4 et pin 5.
Servez-vous encore du cure dents et soulevez en douceur les extrémités soudées sur les pins 4 et pin 5.

Il se peut qu'il y ait encore une micro coupure sur l'extrémité du bobinage raccordée au pin 4.
Ou dessoudez complètement le fil restant sur le pin4 appartenant au bobinage 4-5 avant de souder le fil volant sur le pin 4 appartenant au bobinage 3-4.
Cordialement, JIMA
03 avril 2020 à 22:38
Forum Climatisation Réponse 89

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonsoir JIMA.
Très bien je suivrai votre conseil demain.
Cordialement.
Dom91
03 avril 2020 à 23:02
Forum Climatisation Réponse 90

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Après avoir recontrôlé les soudures. Le Deuxième fil de la borne 4 est aussi dessoudé.
Comme ils sont trop courts, je vais donc les souder ensemble sur un fil commun et le souder sur la borne 4 et refaire les mesures.
Cordialement.
Dom91
04 avril 2020 à 09:51
Forum Climatisation Réponse 91

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Après plusieurs tentatives j'ai réussi à souder les fils entre eux il me reste la soudure sur la borne 4 avant je viens de contrôler les résistances.

pin4 et 5 = 1.1 ohm
pin4 et 3 = 1.5 ohm
pin3 et 5 = 2.4 ohm

Je joins la photo des soudures, c'est pas joli mais ça a l'air de tenir.
J’attends votre réponse avant de souder définitivement sur le pin 4.
Cordialement. Dom91

Pour agrandir l'image, cliquez dessus.
Photo des soudures dépannage clim Mitsubishi

04 avril 2020 à 12:00
Forum Climatisation Réponse 92

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour à tous,
Ouf, il y a enfin continuité entre 3 et 5. Ces mêmes mesures sur la carte OK permettraient de comparer et valider.

La soudure de l'épissure doit être bien faite pour que la réparation soit durable.
Tout repose sur le bon étamage des fils à relier car le vernis (à enlever) est justement fait pour résister.
Le contrôle visuel final peut être trompeur, il faut contrôler l'étamage avant soudure.

Quand tout est OK, la soudure de T801 est envisageable.

N. B. : pas de remise sous tension avant d'avoir confirmer le bon état et raccordement de R807, D807, C807, C806.
Ce n'est que mon avis. tongue
04 avril 2020 à 13:02
Forum Climatisation Réponse 93

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Vous pouvez souder le fil sur le pin4 pour pouvoir contrôler les continuités après soudure de T801.
Vous devez couper le fil après soudure pour qu'il ne gêne pour positionner T801.

Et ensuite passage sur le banc d'essai et vous devez relever toutes les tensions indiquées en voltmètre continu ou dc.
Croisons les doigts. funk

Tiens ! Le chinois Tam a traversé le pan de mie...:-)
Cordialement, JIMA
04 avril 2020 à 14:04
Forum Climatisation Réponse 94

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA, Tam
Je viens de faire les mesures de T801 sur la climatisation qui fonctionne et je retrouve les mêmes valeurs.
pin4 et 5 = 1.0 ohm
pin4 et 3 = 1.5 ohm
pin3 et 5 = 2.4 ohm

Y a t’il d’autres mesures que je dois faire avant de ressouder T801 ?
Dom91
04 avril 2020 à 14:05
Forum Climatisation Réponse 95

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour JIMA,
Cette prise intermédiaire (4) de la bobine (3-5) ne servant à rien ici, la soudure de l'épissure sur la pin4 est facultative.

La présence de cette prise a augmenté le risque de panne, pas de chance pour Dom91.
Coup de bol pour Mitsubishi, la garantie est passée, le client quant à lui va subir les 400€ de carte + MO et déplacement de l'artisan... sauf si Mitsubishi fait un geste ce qui me semblerait normal ici à 3 ans.
Cordialement.
04 avril 2020 à 14:46
Forum Climatisation Réponse 96

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Pour Dom91, mesures rassurantes, si la soudure de l’épissure est bonne, vous devriez pouvoir nous donner de bonnes nouvelles très vite.

Avant le redémarrage, je "fixerais" avant un voltmètre sur une des tensions DC (5, 12,...) afin de voir immédiatement le bon fonctionnement de IC802 (à moins que l'allumage de la led fasse pareil ?)
Ça va le faire. loveliness
04 avril 2020 à 15:00
Forum Climatisation Réponse 97

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA.
Je ne comprends pas la réponse de tam ??
Dom91
04 avril 2020 à 15:02
Forum Climatisation Réponse 98

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Je vous ai pas demandé de mesurer la carte OK.
Encore de la distraction,..:-)

Appliquez la réponse 92 et rien que la réponse 92. huffy
Cordialement, JIMA
04 avril 2020 à 15:16
Forum Climatisation Réponse 99

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
OK JIMA.
J'ai été perturbé par la réponse 94.
Je me concentre sur la 92.
Désolé.
Dom91
04 avril 2020 à 15:37
Forum Climatisation Réponse 100

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Pas de soucis Dom91, pour vous l'important c'est R 3-5 = 2,4 Ohms avec une bonne soudure des 2 fils coupés qui sortent du scotch jaune.
04 avril 2020 à 16:15
Forum Climatisation Réponse 101

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA,
Je viens de remettre sur le banc d'essai.
J'ai bien remis l'inductance L61 et raccordée à la carte.
J'ai shunté les fils violet et jaune de X69 tension AC sur S1 + S2 220V.

Mesure DC
C61 + - =305V
GND + 12V = 11.94V
GND + 5V = 4.97V
GND + 15V = 15.33V
PAMGND + PAM15V = 17.94V

LEV12V je ne sais pas où mesurer.
Quand je mets sous tension j'entends un relais collé mais je ne vois pas lequel.
Cordialement.
Dom91
04 avril 2020 à 17:05
Forum Climatisation Réponse 102

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
@Dom9,
La tension LEV12 se mesure entre la soudure proche de la lettre L de LEV12 et le point GND.

Le relai que vous entendez est X64.
Votre carte HS est devenue OK.
Vous pouvez la remonter dans l'UE et mettre en service votre PAC.
Cordialement, JIMA
04 avril 2020 à 20:59
Forum Climatisation Réponse 103

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Encore une info.
En remontant la carte, vous devez raccorder les fils jaune et violet sur les cosses respectives.
Et ne pas oublier de raccorder l'inductance avant de mettre sous tension.
Si la PAC ne démarre pas, ce sera le seul moment où vous pouvez rebrancher les fils comme la PAC OK.

Attention : pas de coupure ou de mise sous tension rapides ou brusques, attendez 30 secondes à 1 minute entre chaque action.
Cordialement, JIMA
04 avril 2020 à 21:44
Forum Climatisation Réponse 104

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
C’est bien compris, je vous tiens informé.
Cordialement.
Dom91
05 avril 2020 à 08:13
Forum Climatisation Réponse 105

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Je viens de tester LEV12 comme vous me l’avez dit sur GND et le L de LEV12 mais je ne trouve pas de tension.
Pour tout le reste les tensions sont bonnes, que dois-je faire ?
Cordialement.
Dom91
05 avril 2020 à 09:38
Forum Climatisation Réponse 106

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Quand est-ce que vous allez appliquer les réponses 101 et 102 ?

À quoi ça sert que JIMA se décarcasse ???

La tension LEV sert à la commande du détendeur électronique, le groupe doit être pris sur une autre polarité, la commande de cette vanne n'empêche pas la PAC de démarrer.
Cordialement, JIMA
05 avril 2020 à 14:02
Forum Climatisation Réponse 107

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA.
Décidément je n’arrête pas de faire des bêtises.
Peut-être dû à mon âge avancé.
J’avais compris qu’il fallait contrôler LEV12

Je remonte la carte et mets en service.
Encore désolé.
Dom91
05 avril 2020 à 14:41
Forum Climatisation Réponse 108

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour Dom91 et JIMA,

Vous faites bien de vérifier toutes les tensions générées par IC802, maintenant que la panne diagnostiquée est réparée.

D'après la photo du PCB, LEV12V est générée par la bobine reliée à la pin8 de T801 (LEV12V est la tension d'alimentation pour le moteur de la vanne de détente).

La référence (le 0V) de LEV12V se trouve sur l'autre pin de cette bobine secondaire (on a vu par exemple lors du dépannage que la bobine primaire est entre pin3 et pin5).

Peut-être est-ce la pin9 à côté ? A essayer... en faisant gaffe à la haute tension de la bobine primaire.
05 avril 2020 à 14:57
Forum Climatisation Réponse 109

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Citation :
Décidément je n’arrête pas de faire des bêtises. Peut-être dû à mon âge avancé.
Quelle bêtise ?? J'en vois aucune, bien au contraire vous faites preuve de beaucoup de recul dans votre dépannage.

Avec l'âge on sait très bien qu'il ne sert à rien de courir... de toute façon on ne le peut plus.
05 avril 2020 à 16:18
Forum Climatisation Réponse 110

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
JIMA, tam,
Suite à la remise en place de la carte dans ma PAC, j’ai eu le plaisir de la voir redémarrer.
Je l’ai mise en mode froid, tout a bien fonctionné cela fait déjà 2 heures que c’est en fonction.
Je ne sais pas comment vous remercier de votre professionnalisme et surtout de votre patience à mon égard.
Je sais par expérience que ce n’est pas facile de travailler avec des novices de l’électronique comme moi Et de qui plus est a arrêté ma vie professionnelle depuis 2013.
Donc un peu dépassé.
Encore merci et 1000 excuses JIMA de n’avoir pas tout compris à chaque instant car je me doute que vous devez être très occupé.
Cordialement.
Dom 91
05 avril 2020 à 16:47
Forum Climatisation Réponse 111

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Super Dom91, ce fut un plaisir de mon côté avec vous et cette panne gentille.
Vous avez fait le job qu'il fallait, encore bravo.
Bonne continuation.
05 avril 2020 à 17:36
Forum Climatisation Réponse 112

Panne climatiseur Mitsubishi MUZ-SF25VE

JIMA
Membre inscrit
JIMA
635 messages
Bonjour Dom9,
Voilà quand vous voulez bien faire ce qu'on vous demande, ça marche. lol

Moralité : Ne jetez pas la pierre à votre installateur car s'il aurait suivi la proposition de AAC (qui est aussi un pro) il vous aurait remplacé les deux cartes celle de l'UI et celle de l'UE au final et vous auriez retenu que les installateurs sont des voleurs.

Le cheminement de résolution de votre panne comprend également les élucubrations du chinois qui a fabriqué le transformateur. tongue
Vous n'avez pas fait de l'électronique, vous avez fait de l'électrotechnique. biggrin
Encore une fois, et vous êtes coriace ! Vous n'avez pas répondu à la réponse 43 à propos de l'essai à faire avec la chaudière. funk Finalement, au lieu de payer une carte électronique.

Partagez avec modération une bonne bouteille avec Madame (parce qu'elle doit fière de son dépanneur) à la santé des Contributeurs et aussi de Gentil Modérateur et son équipe qui veillent à la bonne tenue du site.
Bonne continuation.
Bye, JIMA
06 avril 2020 à 11:20
Forum Climatisation Réponse 113

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonjour,
Citation :
Le cheminement de résolution de votre panne votre panne comprend également les élucubrations du chinois qui a fabriqué le transformateur tongue
Lard ou cochon ??
Au fait, JIMA vous êtes installateur de clim ? Pour d'autres participants c'est clair, pour vous j'ai un doute.
Cordialement.
06 avril 2020 à 11:48
Forum Climatisation Réponse 114

Panne climatiseur Mitsubishi MUZ-SF25VE

DOM91270
Membre inscrit
DOM91270
43 messages
Bonjour JIMA, TAM,
Je tenais encore à vous remercier tous, de votre bonne humeur et de votre complicité.
J’ai apprécié votre collaboration pour me dépanner et cela m’a rappelé la vie active.
JIMA la carrosserie de ma clim ne chauffe pas avec la chaudière.
06 avril 2020 à 18:01
Forum Climatisation Réponse 115

Panne climatiseur Mitsubishi MUZ-SF25VE

tam
Membre inscrit
tam
1 228 messages
Bonsoir DOM,
Ben oui ça ne chauffe pas, il suffit de voir la santé resplendissante des plantes.
Les gens qui ont la main verte m'impressionnent biggrin
06 avril 2020 à 19:51
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Climatisation

  • 1. Panne carte électronique climatiseur Mitsubishi
    N°4709 : Bonjour à tous. En rentrant de vacances il faisait un peu froid et, malheureusement, le climatiseur ne démarre pas. Mon épouse me dit que c'est déjà arrivé 2 ou 3 fois, elle l'a arrêté, puis redémarré et OK. Il s'agit...
  • 2. Retour d'expérience performance clim réversible Mitsubishi hyper-heating
    N°1948 : Bonjour, J'ai fait installer en février un climatiseur réversible Mitsubishi MUZ-FH35VEHZ. C'est un mono-split hyper-heating. En ingénieur curieux, j'ai posé des sondes de température un peu partout et un compteur...
  • 3. Panne chauffage clim Mitsubishi MUZ GE50VA E1
    N°4359 : Bonsoir. Je viens vous solliciter pour mon problème de chauffage qui ne fonctionne plus. Climatisation Mitsubishi électrique MUZ GE50VA E1 En effet le matin je me suis aperçu que le compteur électrique avait sauté. Donc...
  • 4. Problème puissance climatiseur Mitsubishi MXZ-4 F72VA
    N°6289 : Bonjour. Cela fait un an que j’ai mon installation qui est composée : D’une unité extérieure Mitsubishi MXZ-4 F72VA reliée à 3 MSZ-AP20VF et 1 MSZ-AP35VG, dans un appartement de 80m² qui a 3 ans et est très bien...
  • 5. Panne MSZ-SF25VE3-E4 / MUZ-SF25VE
    N°6103 : Bonsoir, Suite à la question n°6093, je m'interroge : La carte power pc board pour ce modèle a été remplacé par une autre que l'on peut trouver à moins de 100€ TTC. A savoir réf. initiale E12P83452 remplacé par...
  • 6. Problème climatisation inverter Mitsubishi hyper heating
    N°2976 : Bonjour à tous. Je possède un ensemble inverter Mitsubishi hyper heating msz-fh50ve+muz-fh50vehz. Il s’avère que celui-ci ne fait ni de chaud ni de froid. Aucun défaut sur l'UI. Un seul tuyau chauffe ou refroidit selon...
  • 7. Dépannage panne climatiseur Mitsubishi
    N°4974 : Bonjour. J'ai un climatiseur Mitsubishi. Une unité intérieure MSZ-SF25VE de type Mural Une unité extérieure MUZ-SF25VE de technologie Inverter Le voyant vert de l'unité intérieure clignote mais l'unité extérieure ne...
  • 8. Installation carte Wi-Fi sur climatiseur Mitsubishi-Electric
    N°2730 : Bonjour, J'ai installé un Climatiseur Mitsubishi-Electric Msz-sf42ve (très content) et je possède également la carte Wi-Fi MAC-557IF-E (fourni gratuitement avec ma commande). Mon souci est que je ne sais pas comment...
  • 9. Panne carte électronique climatiseur Flyair
    N°2251 : Bonjour à tous. En panne depuis 1 semaine, j'essaye de me débrouiller tout seul en cherchant des infos sur internet. Je pense qu'en tombant sur votre forum j'ai tiré le gros lot. Le split inverter pap est de marque Flyair...
  • 10. Panne climatiseur Hitachi voyant minuterie clignote
    N°2004 : Bonsoir, Merci de m'aider à faire démarre mon climatiseur Hitachi. A l'impulsion initiale le voyant de fonctionnement s'éteint après quelques secondes et le voyant timer clignote sans aucun succès de démarrage.
>>> Résultats suivants pour : Panne climatiseur Mitsubishi MUZ-SF25VE >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
