Question Dépannage Climatisation : Perte de signal clim Mitsubishi
Bonjour.
Mitsubishi UE : MXZ-2D33 UI : MSZ-SF15VA (fois deux) de 2003.
J'ai un problème de perte de signal entre UE et UI uniquement quand les 2 UI sont branchées sur S2-S3.
Le voltage baisse à 6-15 VDC et la communication finit par s’arrêter de manière aléatoire.
Quand une seule UI est branchée sur S2-S3, le voltage est correct (10-20 VDC) et la com ne se perd pas et tout fonctionne correctement.
Tous les tests que je fais selon le manuel indiquent que le problème serait du coté UI mais je n'arrive pas à déterminer quelle UI serait en carafe puisque séparément elles fonctionnent correctement. Je suis un peu perdu à savoir si une des cartes UI est HS ou si la partie alimentation BT (12-24 VDC) de l'UE est KO puisque quand les deux UI sont branchées le voltage baisse de moitié environ et la com s'arrête.
Merci pour votre aide.
Mitsubishi UE : MXZ-2D33 UI : MSZ-SF15VA (fois deux) de 2003.
J'ai un problème de perte de signal entre UE et UI uniquement quand les 2 UI sont branchées sur S2-S3.
Le voltage baisse à 6-15 VDC et la communication finit par s’arrêter de manière aléatoire.
Quand une seule UI est branchée sur S2-S3, le voltage est correct (10-20 VDC) et la com ne se perd pas et tout fonctionne correctement.
Tous les tests que je fais selon le manuel indiquent que le problème serait du coté UI mais je n'arrive pas à déterminer quelle UI serait en carafe puisque séparément elles fonctionnent correctement. Je suis un peu perdu à savoir si une des cartes UI est HS ou si la partie alimentation BT (12-24 VDC) de l'UE est KO puisque quand les deux UI sont branchées le voltage baisse de moitié environ et la com s'arrête.
Merci pour votre aide.
24 juin 2020 à 10:33
Réponses 1 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour.
Assez probable que le problème vienne de l'UE. Déconnectez les 2 fils de comm et mesurez l'amplitude S2-S3. Si vous lisez bien 10-20 ou plus, ce niveau est (bien) généré localement dans l'UE.
Faites une photo recto verso de la zone en jaune, j'essaierai de voir ce qui peut clocher.
Pour agrandir l'image, cliquez dessus.
Assez probable que le problème vienne de l'UE. Déconnectez les 2 fils de comm et mesurez l'amplitude S2-S3. Si vous lisez bien 10-20 ou plus, ce niveau est (bien) généré localement dans l'UE.
Faites une photo recto verso de la zone en jaune, j'essaierai de voir ce qui peut clocher.
Pour agrandir l'image, cliquez dessus.
24 juin 2020 à 13:32
Réponses 2 forum dépannage climatisation
Perte de signal clim Mitsubishi
Merci beaucoup pour votre aide.
Je viens de mesurer les tensions suivantes :
sans rien brancher sur A (S1,s2,s3) j'ai 23,5 VDC fixe entre S2 et S3.
sur B avec S1 et S2 branchés uniquement, j'ai aussi 23,5 VDC fixe entre S2 et S3.
sur B, dès que je rebranche S3, j'ai entre 10 et 21 VDC variable entre S2 et S3.
C'est quand je rebranche les S3 sur A et B que la tension tombe entre 5 et 15 VDC variable entre S2 et S3.
Pour les photos, je démonterai la carte dès que j'en ai le temps.
Je viens de mesurer les tensions suivantes :
sans rien brancher sur A (S1,s2,s3) j'ai 23,5 VDC fixe entre S2 et S3.
sur B avec S1 et S2 branchés uniquement, j'ai aussi 23,5 VDC fixe entre S2 et S3.
sur B, dès que je rebranche S3, j'ai entre 10 et 21 VDC variable entre S2 et S3.
C'est quand je rebranche les S3 sur A et B que la tension tombe entre 5 et 15 VDC variable entre S2 et S3.
Pour les photos, je démonterai la carte dès que j'en ai le temps.
24 juin 2020 à 19:41
Réponses 3 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour.
Voilà les photos de la carte de l'UE.
J'ai fait comme j'ai pu sans tout démonter.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
Voilà les photos de la carte de l'UE.
J'ai fait comme j'ai pu sans tout démonter.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
28 juin 2020 à 12:54
Réponses 4 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour.
A votre avis, pourquoi est-ce que je vous demande des photos? Ben c'est pour reconstituer non pas le schéma de la carte (ce serait bien prétentieux), mais au moins le cheminement de lignes intéressantes pour votre problème, qui font la jonction entre le transfo et les départs de comm. Pour ce faire, je vous ai demandé 2 (DEUX) photos DE LA ZONE JAUNE dans mon dessin, une recto et une verso. Et vous me mettez 9 photos dont je ne peux pas faire grand chose : j'ai à peu près réussi à combiner les 2 dernières pour faire le côté soudures, mais pour l'autre face, les autres ne me servent à rien, le coin crucial de la carte est absent.
Alors refaites moi ça comme je vous l'ai demandé, et j'ajouterais : en mettant l'objectif de l'appareil photo bien à l'aplomb du centre de la zone jaune, pour éviter les effets d'angle qui rendent les rectangles trapézoïdaux. Mon analyse me fait passer sans arrêt d'une face à l'autre et si elles ne sont pas "rectangulaires" toutes les deux, cela complique mon travail.
A votre avis, pourquoi est-ce que je vous demande des photos? Ben c'est pour reconstituer non pas le schéma de la carte (ce serait bien prétentieux), mais au moins le cheminement de lignes intéressantes pour votre problème, qui font la jonction entre le transfo et les départs de comm. Pour ce faire, je vous ai demandé 2 (DEUX) photos DE LA ZONE JAUNE dans mon dessin, une recto et une verso. Et vous me mettez 9 photos dont je ne peux pas faire grand chose : j'ai à peu près réussi à combiner les 2 dernières pour faire le côté soudures, mais pour l'autre face, les autres ne me servent à rien, le coin crucial de la carte est absent.
Alors refaites moi ça comme je vous l'ai demandé, et j'ajouterais : en mettant l'objectif de l'appareil photo bien à l'aplomb du centre de la zone jaune, pour éviter les effets d'angle qui rendent les rectangles trapézoïdaux. Mon analyse me fait passer sans arrêt d'une face à l'autre et si elles ne sont pas "rectangulaires" toutes les deux, cela complique mon travail.
29 juin 2020 à 09:39
Réponses 5 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour,
J'ai lu sur un autre sujet qu'il fallait vérifier le T801. Est-ce bien lui qui génère le 12-24 VDC ?
Comment le vérifier ?
J'ai lu sur un autre sujet qu'il fallait vérifier le T801. Est-ce bien lui qui génère le 12-24 VDC ?
Comment le vérifier ?
29 juin 2020 à 09:45
Réponses 6 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour,
Oui, c'était bien T801 sur une autre carte Mitsubishi (schéma d'application du régulateur au message 48) :
Panne climatiseur Mitsubishi MUZ-SF25VE
A voir sur votre carte avec les photos demandées par Dom.
Oui, c'était bien T801 sur une autre carte Mitsubishi (schéma d'application du régulateur au message 48) :
Panne climatiseur Mitsubishi MUZ-SF25VE
A voir sur votre carte avec les photos demandées par Dom.
29 juin 2020 à 12:37
Réponses 7 forum dépannage climatisation
Perte de signal clim Mitsubishi
Je suis désolé pour la qualité de mes photos, la clim est utilisée (Ajaccio), je n'ai pas eu le temps de tout démonter proprement sans casse samedi. Je vais essayer de le faire rapidement.
Il y a t'il une méthode pour tester T801 qui est accessible ?
Merci.
Il y a t'il une méthode pour tester T801 qui est accessible ?
Merci.
29 juin 2020 à 13:18
Réponses 8 forum dépannage climatisation
Perte de signal clim Mitsubishi
T801 est le transformateur de l'alimentation à découpage qui fait fonctionner l'ensemble de la carte de l'UE. Il est à priori dédouané dans votre histoire puisque la carte fonctionne grosso modo. D'autre part l'enroulement en lien avec la comm est à priori bon aussi puisque la tension nominale est obtenue à vide, et quasiment quand une seule UI est branchée. Raison pour laquelle mon pronostic se porterait plutôt sur le cheminement de cette tension entre le transfo et le coin de la carte. D'où ma demande de photos.
29 juin 2020 à 13:55
Réponses 9 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour, je relance ce sujet, j'ai pu démonter la carte.
Je vous joins les images.
J'ai une continuité entre CN603 pin 3 et R605B mais rien en sortie de R605B.
Même chose pour CN605 pin5 et R605.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande.
Cordialement, l'équipe du forum climatisation.
Je vous joins les images.
J'ai une continuité entre CN603 pin 3 et R605B mais rien en sortie de R605B.
Même chose pour CN605 pin5 et R605.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande.
Cordialement, l'équipe du forum climatisation.
09 octobre 2021 à 15:28
Réponses 10 forum dépannage climatisation
Perte de signal clim Mitsubishi
Désolé, c'était le vernis, les résistance r605 et r605B sont OK à 100Kohms, les diodes semblent OK, les condensateurs autour aussi ? Je ne sais pas comment tester les pc60x dans le circuit.
10 octobre 2021 à 14:59
Réponses 11 forum dépannage climatisation
Perte de signal clim Mitsubishi
Bonjour.

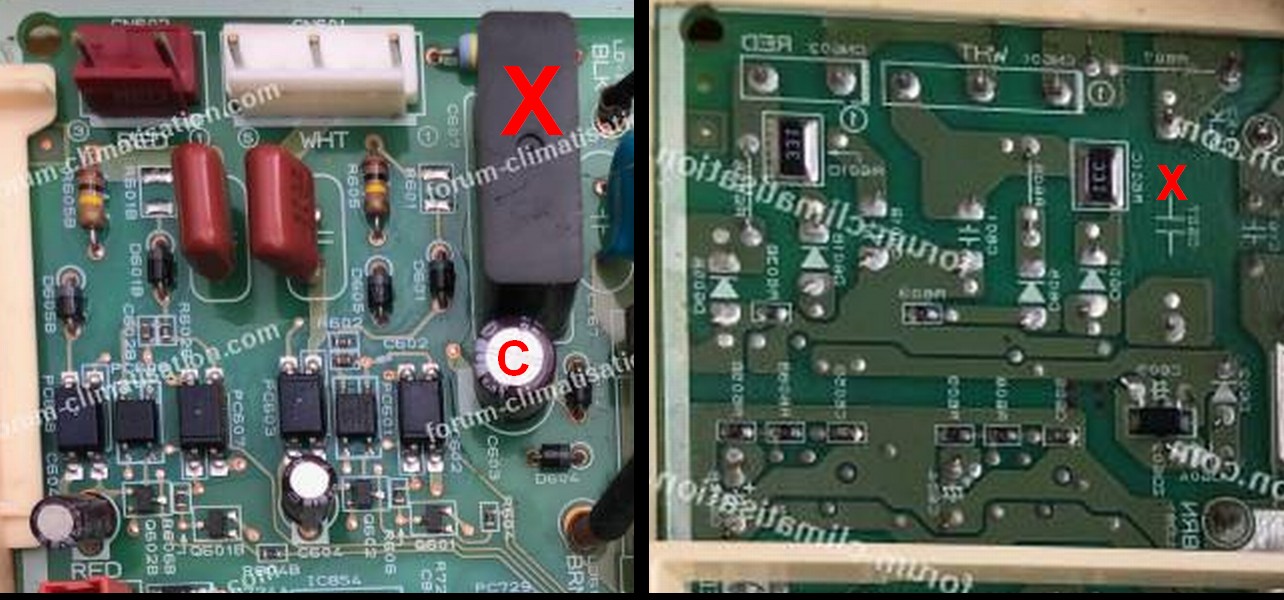

Votre question 10370 m'a amener à consulter à nouveau cette question, et je m'aperçois que je n'ai pas vu passer vos 2 derniers messages qui datent de 4 ans. Désolé. Car vos photos (très bien prises, qui correspondent exactement à ce que je demandais) m'orientent vers une hypothèse de panne qui me semble intéressante. La communication nécessite une petite alimentation auxiliaire et locale pour faire fonctionner les optocoupleurs utilisés dans l'échange de data. Cette alim est faite principalement avec le condensateur "X", monté en chuteur de tension secteur, 2 diodes et le condo chimique "C". Ce système est utilisé dans nombre d'appareils électroniques (Senséo, radiateurs, thermostats...) et le point faible c'est le X. Sa capacité baisse avec les années et il devient de plus en plus "faible", autrement dit il pourra alimenter à peine un système sur 2 (au lieu de 2), et s'écroulera complètement pour alimenter 2 systèmes.
Si vous n'avez rien changé sur l'installation depuis 2021, alors remplacez ce condo, et il se pourrait bien que tout refonctionne.
Pour agrandir l'image, cliquez dessus.
Votre question 10370 m'a amener à consulter à nouveau cette question, et je m'aperçois que je n'ai pas vu passer vos 2 derniers messages qui datent de 4 ans. Désolé. Car vos photos (très bien prises, qui correspondent exactement à ce que je demandais) m'orientent vers une hypothèse de panne qui me semble intéressante. La communication nécessite une petite alimentation auxiliaire et locale pour faire fonctionner les optocoupleurs utilisés dans l'échange de data. Cette alim est faite principalement avec le condensateur "X", monté en chuteur de tension secteur, 2 diodes et le condo chimique "C". Ce système est utilisé dans nombre d'appareils électroniques (Senséo, radiateurs, thermostats...) et le point faible c'est le X. Sa capacité baisse avec les années et il devient de plus en plus "faible", autrement dit il pourra alimenter à peine un système sur 2 (au lieu de 2), et s'écroulera complètement pour alimenter 2 systèmes.
Si vous n'avez rien changé sur l'installation depuis 2021, alors remplacez ce condo, et il se pourrait bien que tout refonctionne.
Pour agrandir l'image, cliquez dessus.
03 décembre 2025 à 11:29
