Question Dépannage Climatisation : Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour à tous.

J'ai posé à mon domicile une climatisation Atlantic-Fujitsu. il y a 2 UI et 1 UE.
Les références sont les suivantes :
- ASYG07LJCA pour les UI
- AOYG 14 LAC2 pour l'UE

La clim ne fonctionne pas. En regardant les codes erreurs (clignotements sur les UI), je comprends qu'il y a un problème de communication entre UI et UE.
Je ne suis pas sûr de la compatibilité entre UE et UI car en regardant le dossier technique que j'ai trouvé sur internet, la référence de mes UI ne fait pas partie de la liste des UI signalées comme compatibles (https://www.atlantic-climatisation-ventilation.fr/climatisation/multi-splits/multi-splits-atlantic-fujitsu-unites-exterieures-r410a/multi-splits).
Le professionnel qui m'aide affirme que c'est OK d'un point de vue compatibilité entre UI et UE.
Selon lui, il faut changer la carte électronique de l'UE.

Qu'en pensez-vous ?
Merci pour votre aide.

Par avance, merci.
16 avril 2021 à 09:44
Réponse 1 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

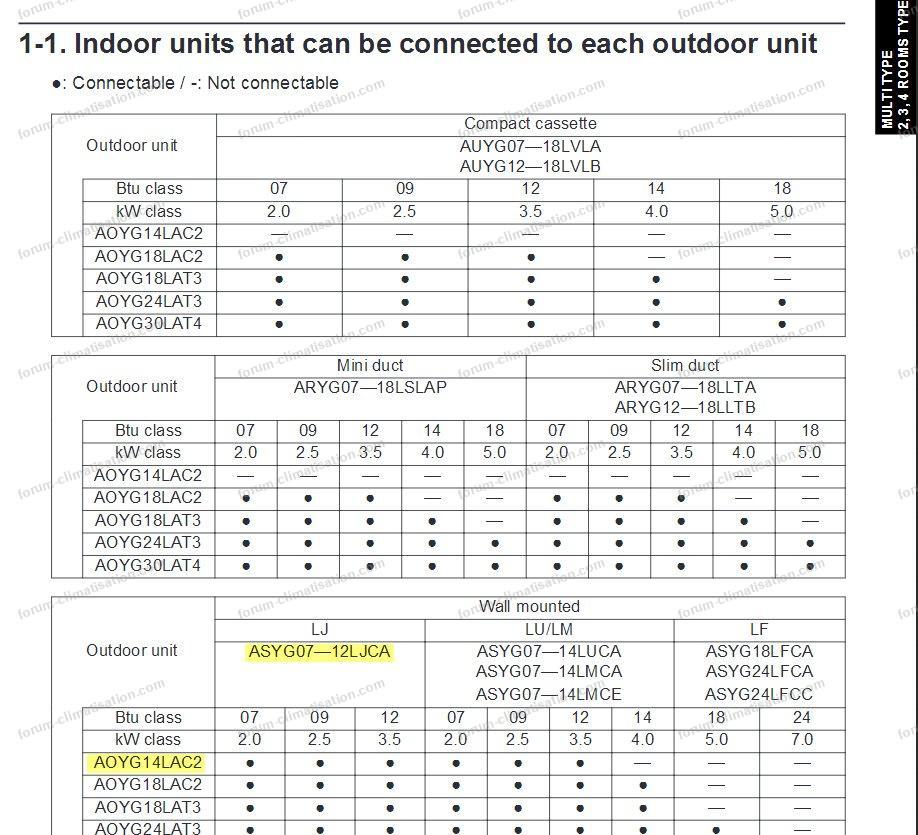

Ben je pense comme votre pro. La preuve ci-dessous. Y a-t-il des preuves de vie sur votre carte d'UE, des LED allumées, des basses tensions présentes? C'est du matériel d'occasion? Si oui, qu'est-ce qu'on vous a "garanti"?...

Pour agrandir l'image, cliquez dessus.
compatibilité clim Fuji

16 avril 2021 à 16:10
Réponse 2 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonsoir, (ou bonjour tout dépend à quelle heure vous lirez ce message...).

Tout d'abord un grand merci pour votre réponse rapide. C'est bien agréable quand quelqu'un prend le temps de donner un coup de main quand on se pose plein de questions...
Je suis aussi rassuré par la preuve de la compatibilité entre UE et UI que vous apportez, ça apporte de la certitude dans ce dossier qui en manque.
C'est du matériel neuf qui n'a jamais été posé. Je ne connais pas précisément les conditions stockages, c'était dans un hangar quand je l'ai récupéré. Le matos est pas tout jeune : c'est écrit "2012 yr." sur les UI. Je n'ai pas de garantie. J'ai trouvé sur 2 sites internet la carte : 470€, soit le prix que j'ai payé (UE + 2UI)...
Pour l'état de la carte, je n'ai pas de réponse pour le moment, je n'ai pas ouvert et regardé moi-même. Je ne sais pas trop ce que le frigoriste a regardé.
Mais cette affaire me turlupine et demain je vais monter sur mon toit terrasse pour faire une inspection par moi-même afin de regarder ça avec un multimètre. Que faut-il regarder ?
Les LEDS d'après votre message. Je vais tenter aussi de voir si cette carte est alimentée... par contre je ne suis ni électricien ni électronicien même si j'ai quelques notions.
Merci encore, je vous tiens au courant... (je ne le prends pas moi-même !).
A bientôt.
16 avril 2021 à 20:49
Réponse 3 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Pour vous aider, il faudrait que vous postiez une photo de la carte. En tous cas, d'après le schéma, il y a proche du transfo un circuit intégré (IC60) à 3 pattes de type BA7805. La patte centrale de ce régulateur est le 0V, les autres sont entrée et sortie ; mesurez les 2, la sortie doit être à 5.00V. Si ce n'est pas le cas, pour aller plus loin il faudra la photo.
17 avril 2021 à 00:04
Réponse 4 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.

Ci-joint 4 photos.
La première est une vue d'ensemble et les 3 autres sont des vues successives de la carte afin de bien voir. je n'ai pas réussi à repérer le composant à 3 pattes.
Je regarde de suite si il y a des lumière sur les LED
Merci.

Pour agrandir l'image, cliquez dessus.
dépannage carte clim Atlantic Fujitsu

17 avril 2021 à 10:26
Réponse 5 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
J'ai alimenté la clim et j'ai mesuré aux bornes de L1 du transfo : il y a bien 235V.
Quand je mesure au secondaire il n'y a rien : 0 !
17 avril 2021 à 10:39
Réponse 6 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Apparemment, 3 photos ont disparu... Vous avez enlevé les vis de l'IPM (en bas à droite) mais pas celles des 2 ponts de diodes (en bas à gauche). Car une photo de l'autre côté serait intéressante aussi. En général chez Fujitsu les cartes sont dans l'autre sens.

Déjà vous pouvez mesurer en Volts DC la tension entre les broches extrêmes du pont D100, normalement vers les 330V continus. "Les bornes de L1 du transfo" : il me manque les photos pour comprendre...
17 avril 2021 à 11:37
Réponse 7 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages

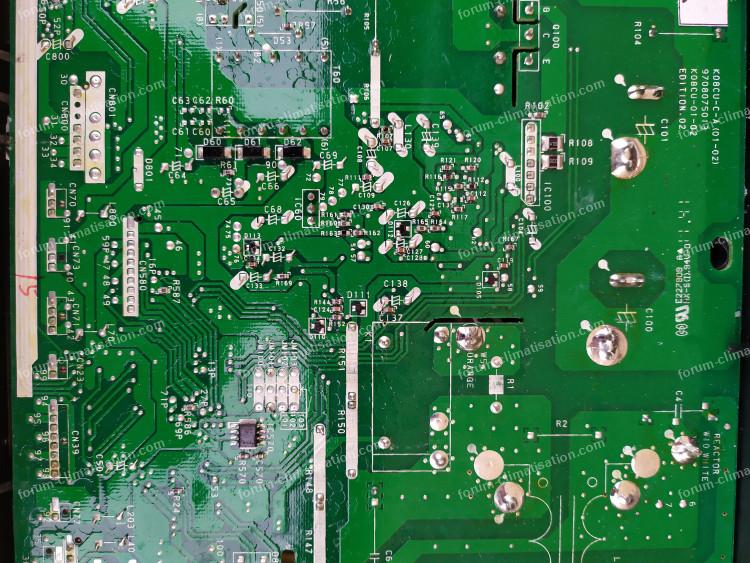

Voici la photo d'ensemble.
J'ai finalement retiré les 2 autres vis.

Pour agrandir l'image, cliquez dessus.
dépanner carte climatisation Atlantic Fujitsu

17 avril 2021 à 12:08
Réponse 8 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Et voilà encore une photo.

Pour agrandir l'image, cliquez dessus.
dépanner carte clim Atlantic Fujitsu

17 avril 2021 à 12:09
Réponse 9 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Et voilà la dernière.

Pour agrandir l'image, cliquez dessus.
réparation carte clim Atlantic Fujitsu

Information, les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. L'équipe du forum climatisation.
17 avril 2021 à 12:11
Réponse 10 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
J'ai mesuré aux broches extrêmes du pont D100. Il y a 0. Mais j'ai un multimètre qui est limité à 250 V en DC.
17 avril 2021 à 12:24
Réponse 11 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Si votre voltmètre (je suppose un numérique) est limité à 250V, il devrait afficher "1" en cas de dépassement. Donc manifestement le jus n'arrive pas franchement sur la carte...

Les photos face arrière sont nickel. Par contre, je vous avais demandé aussi une photo côté composants ; je n'ai jamais vu ce modèle de carte en photo, donc diagnostiquer sans voir les composants requiert des dons de voyance que je n'ai pas trop. :-)

Proche du bornier d'arrivée secteur (pas sur la carte), vous avez un fusible de 20A. Est-il bon (hors tension)? Tant que vous y êtes, laissez hors tension et vérifiez tous les fusibles (sur la carte : F101, F100, F4). Vérifiez aussi que le composant Q100 (en haut de l'avant dernière photo), il ne doit pas avoir 2 de ses 3 pattes en court-circuit.
17 avril 2021 à 19:53
Réponse 12 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonsoir,
Je vais faire une ou des photos des composants. Par contre c'est un peu galère parce que la carte est à l'envers.
Quand on enlève le capot supérieur de la clim puis un espèce de couvercle il y a la carte telle que sur les photos.
Il faut décoincer des fils pour commencer à regarder de l'autre côté = côté composants.
Ça tire sur les fils, je n'arrive pas à la retourner complètement. Je vais faire ce que je peux.
J'ai vu le fusible 20 A (hors carte) il est OK. Je ferais les autres demain et je regarderais aussi le Q100.
Sur l'image jointe, j'ai mis les mesures que j'ai faites. De l'autre côté il y a un transfo.
Est-ce que l'on peut conclure qu'il est mort ?

Pour agrandir l'image, cliquez dessus.
mesures carte clim Atlantic Fujitsu

17 avril 2021 à 20:59
Réponse 13 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

En post 6 je disais ""Les bornes de L1 du transfo" : il me manque les photos pour comprendre...". Maintenant j'ai compris!! Ce n'est pas un transfo, dont le primaire serait en haut et le secondaire en bas, c'est un assemblage de 2 selfs (couplées par ferrite) qui font office de filtre, et le courant circule "horizontalement" dans chaque self.

Oui mais voilà, la self du haut (sur la photo ci-dessus) a un problème. La mesure à 230V devrait en fait être à 0V comme sur celle du bas. Car vu de loin ces selfs sont juste des bouts de gros fil de cuivre. Votre mesure, gros coup de bol à votre actif, montre que cette self est coupée ou mal soudée. Votre photo ne montre pas de soudure catastrophique, mais sait-on jamais.

Il est probable qu'en réparant ce petit problème l'ensemble démarre comme du neuf.
18 avril 2021 à 09:20
Réponse 14 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.
Bien vu ! il y avait une des pattes du "filtre" qui n'était pas soudée.
C'est celle du bas sur la photo jointe. On voit aussi sur l'autre photo que la patte en question n'est pas traversante contrairement aux 3 autres.
J'ai donc sorti mon fer à souder, j'ai chauffé au dos et pousser la patte avec une pince à bec du côté composants.
La clim a démarré !!

Un très grand merci pour votre aide !! bonne continuation.
Voici les photos :
Pour agrandir les images, cliquez dessus.
filtre carte clim Atlantic Fujitsusoudure carte clim Atlantic Fujitsu

18 avril 2021 à 13:12
Réponse 15 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Goude! A se demander comment cette carte a passé les tests avant la sortie d'usine! Un tout petit pont de soudure a dû faire contact dans le trou du circuit imprimé, et lors d'un choc il s'est cassé.
18 avril 2021 à 18:39
Réponse 16 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
C'est bien possible.

Avec le temps qu'elle est restée entreposée avant mis en service (11 ans), ça en fait des possibilités de chocs en tout genre.
La clim a marché 5 minutes en mode chauffage. Maintenant j'ai un code erreur "94" "Détection de déclenchement du coupe-circuit"...
Je sens que ce n'est pas le moment de lâcher.
J'ai mis 15€ dans la cagnotte.
18 avril 2021 à 20:42
Réponse 17 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Merci pour la cagnotte, qui permet au forum de survivre.

J'ai un doc Fujitsu qui dit laconiquement pour "94" : "détection du courant"... Questions :
1/ vous comptez des clignotements sur 2 LED, ou ça s'affiche en clair sur une télécommande?
2/ le frigoriste qui vous assiste a-t-il vérifié le poids de gaz présent dans l'installation?
3/ quand ça marche, est-ce que les gros tuyaux en sortie d'UE deviennent chauds, voire brûlants? Il faudra peut-être couper le jus une minute pour réinitialiser les unités (pour qu'elles redémarrent).
19 avril 2021 à 00:28
Réponse 18 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.

1/ Je compte les clignotements sur les 2 LED des UI :
- OPERATION clignote 9 fois en vert 0,5 sec allumé et 0,5 sec éteint.
- TIMER clignote 4 fois en rouge 0,5 sec allumé et 0,5 sec éteint.
- ECONOMY clignote tout le temps en vert 0,1 sec allumé et 0,1 sec éteint.
nous avons compté plusieurs fois avec ma femme pour être bien sûr du code erreur.

2/ je viens d'avoir le frigoriste au téléphone, il me dit qu'il est sûr que la clim est pleine.

3/ j'ai coupé le jus plusieurs fois pour ré-initialiser : ça donne la même chose.
Je n'ai pas regardé la température des tuyaux en sortie, je regarde ça ce soir en rentrant du travail et je vous tiens au courant.
19 avril 2021 à 09:29
Réponse 19 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonsoir,
J'ai coupé le jus et démonté la carte, aucun composant n'a l'air cramé. Les fusibles sont OK.
J'ai remis le jus et lancé la clim en mode "HEAT" avec une température de consigne de 30°C.
Il y a une LED rouge qui s'allume sur la carte.
Le ventilateur de l'UE se met en fonctionnement par intermittence pendant quelques minutes, pendant ce temps seul le voyant opération clignote en vert sur les UI.
Rapidement le code erreur s'affiche sur les UI et tout s'arrête côté UE.
J'ai l'impression que la clim ne démarre pas vraiment, j'entends des bruits qui semblent être des relais qui claquent. On dirait que la clim n'arrive pas à vraiment se lancer.
En ce qui concerne les tuyaux des fluides frigo, leur température est celle de l'air ambiant. Ils n'ont pas le temps de chauffer ou refroidir tellement la clim s'arrête rapidement de fonctionner.
Je me demande s'il n'y a pas un blocage ou un grippage dans le mécanisme dû aux nombreuses années sans fonctionnement (9 ans pas 11 ans comme écrit précédemment).
Autre point qui m'intrigue, sous la carte il y a un organe alimenté par 2 fils : un blanc et un rose.
Je mesure aux bornes de cet organe (photo jointe) 0V en DC et 0V en AC, ça me semble bizarre.
Autres mesures : aux bornes extrêmes du D100 j'ai bien 320 V en DC et aux bornes du D101 j'ai environ 200 V.

Pour agrandir l'image, cliquez dessus.
composant électronique inconnu climatisation

19 avril 2021 à 22:45
Réponse 20 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Le composant en photo est l'inductance utilisée par la fonction PFC (power factor correction). Il est normal de ne rien mesurer à ses bornes quand le compresseur ne tourne pas.

N'ayant toujours pas de photo côté composant, je ne pas vous donner d'autres indications. Éventuellement cherchez un court-circuit entre 2 soudures de l'IPM (composant avec 2 vis) parmi N, U, V, W, P (réponse 4) (donc 10 mesures).

20 avril 2021 à 09:49
Réponse 21 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
... oups, pour l'IPM, il faut d'abord débrancher le câble qui part au compresseur, sinon vous verriez des court-jus entre U V et W.
20 avril 2021 à 11:49
Réponse 22 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.

Merci pour les conseils. Je vais faire les mesures et prendre une / des photo(s) des composants.
C’est dommage, j'ai tout démonté hier et j'ai oublié de faire des photos !!
Comment reconnaitre le câble qui part au compresseur ?
Il y a deux départs sur la carte. Un marqué "REACTOR WHITE" (en haut de la photo en réponse 9) et l'autre marqué "REACTOR RED" en bas de la photo réponse 4. Ces fils partent vers l’inductance : photo en réponse 19.
Est-ce que ce sont eux ou bien il y deux autres fils qui partent vers le compresseur ?
20 avril 2021 à 13:46
Réponse 23 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Les 3 fils sont "U/RED V/WHITE W/BLACK" en bas de la photo réponse 4. C'est aussi là qu'il faut faire les 10 mesures. Un compresseur inverter a toujours ses 3 fils appelés U/V/W.
20 avril 2021 à 15:35
Réponse 24 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Du coup, si je comprends bien il faut débrancher ces 3 fils côté composants et faire les 10 mesures ?
20 avril 2021 à 16:01
Réponse 25 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Yes!
20 avril 2021 à 18:17
Réponse 26 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonsoir,
J'ai débranché les cosses du compresseur directement en tête de celui-ci. et voici les mesures que j'ai :
1/ N-U : infini
2/ N-V : 400 kohm
3/ N-W : 400
4/ N-P : 140
5/ U-V : 170
6/ U-W : 140
7/ U- P : 0
8/ V-W : 800
9/ V-P : infini
10/ W-P : infini

Pour agrandir les images, cliquez dessus.
erreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisationerreur communication climatisation

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum climatisation qui en font la demande.
20 avril 2021 à 20:51
Réponse 27 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Bingo! (façon de parler). Votre IPM est mort. Un IPM contient entre autres 6 transistors de puissance, 3 reliés entre P (haute tension continue) et U/V/W, et 3 entre N (le 0V) et U/V/W. Celui entre U et P est en court-circuit. Du coup quand on rend passant celui entre U et N, cela crée un chemin direct entre la haute tension et le 0V. Bref c'est cuit pour lui. Il faut le déposer, voir sa référence, en commander un et le remplacer. 20/30€ en Chine...

Entre les 2 fils roses, vous avez 7 résistances identiques montées en //. Assurez-vous que vous lisez une fraction d'ohm aux bornes de l'une d'elles (elles ont pu se couper lors de la panne). Même chose pour les 8 proches des ponts redresseurs (une seule mesure).
21 avril 2021 à 08:28
Réponse 28 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.

Bravo pour le diagnostic et merci pour l'aide.
Est-ce que vous connaissez un site sur lequel je pourrais commander le composant ?
Je connais Radiospare mais pas plus.
Juste une question pour ma culture scientifique et technique : quelle(s) pourrai(en)t être la/les cause(s) de défaillance de cette sa****rie d'IPM qui est tout neuf et n'a jamais fonctionné ?
21 avril 2021 à 09:03
Réponse 29 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
RS vend quelques IPM, mais pas tous. Faudra voir avec la référence du vôtre. Sur Aliexpress vous trouverez quasiment tout et pas cher, mais le délai de livraison est d'environ 3 semaines.

Pour ce qui est de la cause de la mort... pas facile à dire. Soit une mauvaise manip durant les investigations, soit un secteur trop violent pendant les essais (peu probable), soit tout simplement un défaut de jeunesse (early fail en anglais) autrement dit un "quasi défaut" qui n'a pas été révélé durant les tests en usines (composant, carte, machine). A moins que ce soit le microP qui ait commandé les 6 transistors de manière anormale ; dans ce cas, le nouvel IPM pourrait claquer assez vite aussi... Un compresseur avec un enroulement en court-circuit pourrait aussi créer cette panne, mais peu probable sur un neuf. Vous pouvez mesurer ses 3 enroulements avec une précision de 0.1 ohm. Les 3 valeurs doivent être identiques.

N'oubliez pas les mesures de résistances réponse 27.
21 avril 2021 à 10:40
Réponse 30 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Je viens de voir que la référence de l'IPM figure sur le schéma : FSBS15CH60. RS le vend 20€ mais ils sont en rupture de stock. Aliexpress en regorge, entre 4 et 10€.
21 avril 2021 à 12:53
Réponse 31 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonsoir,
Je viens de commander celui à 4€ sur aliexpress. En rupture sur RS... et vendu par paquet de 10 à 17€ l'unité !!
C'est va être vraiment délicat à souder vu la distance entre les pattes.... je vais peut-être demander à un professionnel de m'aider.
Il y a un réparateur de matériel électronique dans ma ville (Manosque). Avec un peu de chance il fait ce type de prestation pour pas trop cher.
21 avril 2021 à 23:05
Réponse 32 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
J'espère qu'à ce prix là vous en avez commandé 2 ou 3! Le prix RS de 17€ est HT, donc 20€ TTC.

Délicat à souder, meuuuuh non! On voit que vous n'avez jamais soudé sous microscope! :-))

Par contre à déposer, c'est un peu compliqué. Sur une pièce morte, le mieux est de couper toutes les pattes pour enlever la pièce, puis dessouder chaque reliquat de patte, et enfin libérer tous les trous.

Et mes mesures de résistances sont passées à la trappe, je m'en doutais! :-)
22 avril 2021 à 08:40
Réponse 33 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

tam
Membre inscrit
tam
1 975 messages
Bonjour, si vous ne trouvez pas un habitué des soudures sur circuit imprimé (espèce en voie de disparition en métropole), je conseille de vous entrainer avec des bouts de fils puis sur un vieux circuit imprimé.
Comme l'a très bien dit Dom (technique de la pince coupante) le plus dur c'est de dessouder. Il faut savoir que pour dessouder facilement il faut d'abord refaire la soudure avec de l'étain neuf, puis pomper toute la soudure (avec une pompe et ou tresse). Il va de soi qu'il ne faut pas un fer de zingueur...

P.S : n'oubliez pas les mesures demandées tongue
22 avril 2021 à 13:30
Réponse 34 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.
Merci pour les conseils.
J'ai trouvé un réparateur de TV qui peut me faire les soudures pour 15€.
Je vais donc lui laisser le soin cette opération.
Je vais trouver 5 minutes pour faire les mesures et communiquer le résultat.
25 avril 2021 à 08:27
Réponse 35 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour,
Pour dessouder, j'ai une pompe dans le petit kit que j'ai acheté sur internet mais je pense quand même que je vais laisser faire le réparateur TV. Il est, j'espère, plus habitué que moi !
Pour les mesures, je trouve partout une dizaine d'ohms. Mais ça semble être la valeur basse de mon appareil qui est un petit multimètre pas cher. Quand je mets les pointes en contact, il affiche une dizaine d'ohms.
Est-ce que la mise en défaut d'une résistance provoque un court-circuit ou bien une ouverture du circuit ?
Si c'est le premier cas, ça semble OK malgré la faible précision de mesure.
28 avril 2021 à 21:52
Réponse 36 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

10 ohms en réunissant les pointes...eh beh... c'est pas de la qualité, effectivement. Donc il semblerait que les résistances de la carte soient toujours bonnes.

"Est-ce que la mise en défaut d'une résistance provoque un court-circuit ou bien une ouverture du circuit ?" Une résistance ne se met jamais en court-circuit (ce que peut faire une diode ou un transistor, par contre). C'est l'inverse : un courant prohibitif va brûler une résistance et la faire passer en "infini". Pareil si c'est un assemblage de résistances.
29 avril 2021 à 08:21
Réponse 37 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour,
Quelques nouvelles fraiches tout juste sorties du frigo : le composant chinois est arrivé dans ma boite aux lettres vendredi, le lendemain c'était férié.
Lundi (hier) magasin fermé. Aujourd'hui ma femme l'a déposé. Retour de la carte avec le nouveau IPM demain ou bien... mardi prochain.
Je vous tiens informé !
A+
11 mai 2021 à 22:05
Réponse 38 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour.

J'ai récupéré aujourd'hui la carte de la clim avec l'IPM soudé.
D'ailleurs les soudures étaient moches... et elles m'ont couté 20 balles !
Le plus important : j'ai remis la carte et la clim fonctionne !
Un grand merci à Dom-Aom qui s'est investi pour résoudre ce problème. Bravo pour les diagnostics !
J'ai économisé des sous et évité de faire du déchet pour rien. Encore une victoire de canard.
Encore merci et longue vie à ce forum.
18 mai 2021 à 20:24
Réponse 39 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Bricovidéo
Administrateur
Bricovidéo
10 462 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum dépannage climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 53 188 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus..
BricoVidéo image du jour - Photo Patrice Faro
BricoVidéo image du jour. Culture commerces et pandémie. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 17-40. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum climatisation.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute. si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
18 mai 2021 à 20:55
Réponse 40 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

OLIVIER_ALP_04
Membre inscrit
OLIVIER_ALP_04
23 messages
Bonjour à tous.

Ma climatisation fonctionne mais elle fait un bruit d'enfer !!
ça fait des vibrations importantes. l'UE est posée sur le toit terrasse du garage et du coup les vibrations se propagent dans le bâti. Comme je suis mitoyen par le garage ça m'embête moi et ça embête aussi mon voisin... bref la clim n'est pas utilisable dans ces conditions !
Est-ce que quelqu'un a une idée pour résoudre ce problème ?
07 juin 2021 à 13:19
Réponse 41 forum dépannage climatisation

Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Jamais 203, comme on disait chez Peugeot! Après ça vous serez tranquille!...

Vu que je ne suis encore jamais allé en enfer, j'ai du mal à imaginer le bruit sans plus de détails. Le mieux serait d'en faire un mp3 et de le poster. Et essayez de voir si c'est lié à la rotation des pales ou à des vibrations du compresseur ou de la tuyauterie.
07 juin 2021 à 14:19
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Climatisation

  • 1. Erreur E5 clim Airton conseils dépannage
    N°2164 : Bonjour, tout d'abord merci pour les réponses éventuelles. :biggrin: Ma clim Airton bi-split est installée depuis trois ans sans aucun problème, mais depuis quelques jours les splits démarrent, soufflent, le groupe...
  • 2. Panne clim AUX message E5
    N°2471 : Bonjour. Je pense que c'est suite à un orage que mon climatiseur AUX AS-H18A4 est tombé en panne. Les symptômes sont les suivants : Unité intérieure démarre quelques minutes puis E5. Unité extérieure ne démarre pas...
  • 3. Code erreur 04 PAC Sanyo Prothea en relève de chaudière
    N°5042 : Bonsoir à tous, Nous avons fait installer en 2009 une PAC air/eau Sanyo – Prothea (Module extérieur Sanyo SPW-C606VEH - Module intérieur Prothea) en relève de chaudière au fioul. Jusqu’à hier, nous n’avions pas eu...
  • 4. Panne pompe à chaleur Sanyo affiche erreur E04
    N°2600 : Bonjour, et bonne année 2015 ! Ma PAC "Airpac Ophely" basée sur un bloc extérieur SANYO SPW CR604GVH56C et une unité interne basée sur une carte CR-UXRP71B présente une erreur E04 (Problème de communication entre le groupe...
  • 5. Erreur E7 et Défaut d'isolement clim Airton
    N°4114 : Bonjour, Il y a quelques temps (exactement le 25/09/2008), un artisan nous a installé une climatisation bi-split (en plus de l'unité extérieure nous avons donc deux unités intérieures), tout fonctionnait bien, mais...
  • 6. Erreur E01 PAC Airpac Winverter
    N°5974 : Bonsoir, Je fais appel à des experts. J'ai ma PAC ce soir qui m'indique E01 en message d'erreur. C'est une Winverter air / eau sur un plancher chauffant. J'ai coupé électriquement la PAC et redémarré mais pas de...
  • 7. Fujitsu AOYA45LCTL Erreur de communication cod 00:01 EE
    N°2506 : Bonjour. J'ai un problème avec ma clim Fujitsu AOYA45LCTL et ARYA45LCTU, mon Histoire est la suivante, suite à un orage tout a disjoncté, les appareils n'étaient pas allumés, j'ai eu des dégâts électriques, interphone...
  • 8. Problème PAC AIR/AIR HITACHI RAM80-QH5
    N°2980 : Bonjour, Je viens sur ce forum pour trouver de l'aide à mon problème. Je vous remercie d'avance pour l'aide que vous pourrez m'apporter J'ai une PAC HITACHI avec 2 blocs extérieurs RAM80-QH5 et 2x4 splits depuis 2006....
  • 9. Clim Zenith AC-SR-51-QC erreur F1 quelle carte électronique est HS
    N°1832 : Bonjour, Tout est dit dans le résumé de la question. Sur une climatisation Zenith AC-SR-51-QC j'ai l'erreur F1. Quelle carte électronique est HS ? D’après ce que je vois c'est une panne récurrente, mon appareil n'a pas 6...
  • 10. Clim Inverter Zenith ZN 35 3A Erreur F1
    N°6146 : Bonjour, J'ai besoin d'aide pour ce problème. J'ai lu beaucoup de questions, mais je ne trouve pas la solution. Le Clim était en service pour plus de 2 ans. Après Erreur F1, elle s’est arrêtée pour plus 1 an. Avec des...
>>> Résultats suivants pour : Erreur communication climatisation ASYG07LJCA / AOYG 14 LAC2 >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
