PAC Samsung problème communication entre UI UE

10364

Question Dépannage Climatisation : PAC Samsung problème communication entre UI UE

DOMIDOMI69
Membre inscrit

23 messages

Bonjour à tous, sur PAC air/air Samsung AQV24PSBX

J'ai remplacé la carte inverter du module extérieur qui présentait les 2 IPM explosés, suite à cela le module extérieur reste complétement inerte quand l'on met en route l'unique split, je pense à un problème de communication entre les 2 unités, la liaison bus 2 fils est OK, et la tension DC est de 4,2V sur ces 2 fils mais ne varie pas lorsque l'on met en marche le split et les voyant haut et bas du split se mettent à clignoter après 5 à 10 secondes.
Dois-je remplacer la carte sur le module intérieure ?

Merci d'avance pour vos conseils car mes compétences s'arrêtent là. à noter que j'ai vérifié toutes les sondes de chaque unité qui sont OK.
J'attends donc une âme charitable afin de pouvoir dépanner ma PAC.
Avec mes remerciements.
Dominique.

01 décembre 2025 à 22:32

Réponse 1 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

PL
Membre inscrit

13 885 messages

Bonjour.

Si on remplace une carte inverter c'est souvent lié à un problème de compresseur ou ventilo de votre UE.
A vérifier.

02 décembre 2025 à 09:13

Réponse 2 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

DOMIDOMI69
Membre inscrit

23 messages

Bonjour.

Après vérification de tous les composants raccordés sur la carte inverter "neuve" cette dernière restant toujours inerte , je m'aperçois que seul un voyant vert s'allume en fixe et indiquerai comme code erreur "Erreur de données EEPROM"
Y aurait-il une programmation à effectuer ? Ou autre ?
Merci d'avance pour vos réponses.

04 décembre 2025 à 17:21

Réponse 3 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

DOMIDOMI69
Membre inscrit

23 messages

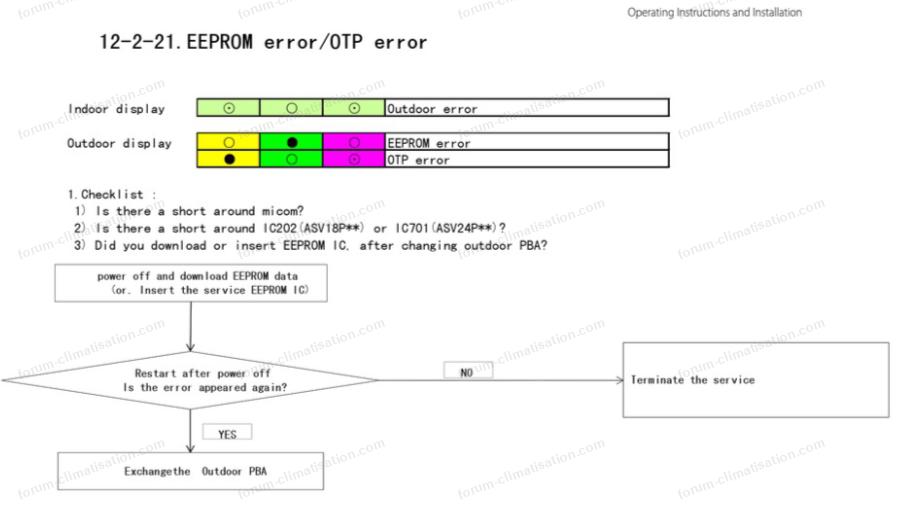

Voilà exactement mon problème sur la photo ci-dessous.
Pour les vérifications 1 et 2 c'est OK pour le point 3 pourriez-vous m'aider car je n'ai pas fait de téléchargement ou insertion puce EEPROM après le montage de la carte neuve.
Merci.

Pour agrandir l'image, cliquez dessus.

06 décembre 2025 à 18:42

Réponse 4 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

Dom-Aom
Membre inscrit

8 449 messages

Bonjour.

"la tension DC est de 4,2V sur ces 2 fils". Est-ce une valeur correcte d'après le bouquin?

Avez-vous une puce amovible dans votre UE? Une EEPROM est souvent un petit circuit intégré de 5mmX5mm et 2 x 4 pattes, dont 4 sont court-circuitées. Une photo de la vieille carte pourrait aider.

06 décembre 2025 à 19:47

Réponse 5 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

DOMIDOMI69
Membre inscrit

23 messages

Bonsoir, un grand merci pour vous pencher sur mon problème, d'après le manuel dont lien ci-dessous la tension DC serait normal.

https://redirect.affilizz.com/r?azztag=68c28f2304d2d2135c5348b2&u=https%3A%2F%2Fwww.manualslib.com%2Fmanual%2F3836444%2FSamsung-Aqv24psbx.html%23product-AQV24PSBX&m=63ce655f854fb5049c111fab&l=https%3A%2F%2Fforums.futura-sciences.com%2Fdepannage%2F961120-clim-air-air-samsung-aqv24-psbx-communication-bus.html

Sur ces cartes pas d'Eeprom amovible, seulement un socket vide pouvant recevoir un Eeprom.

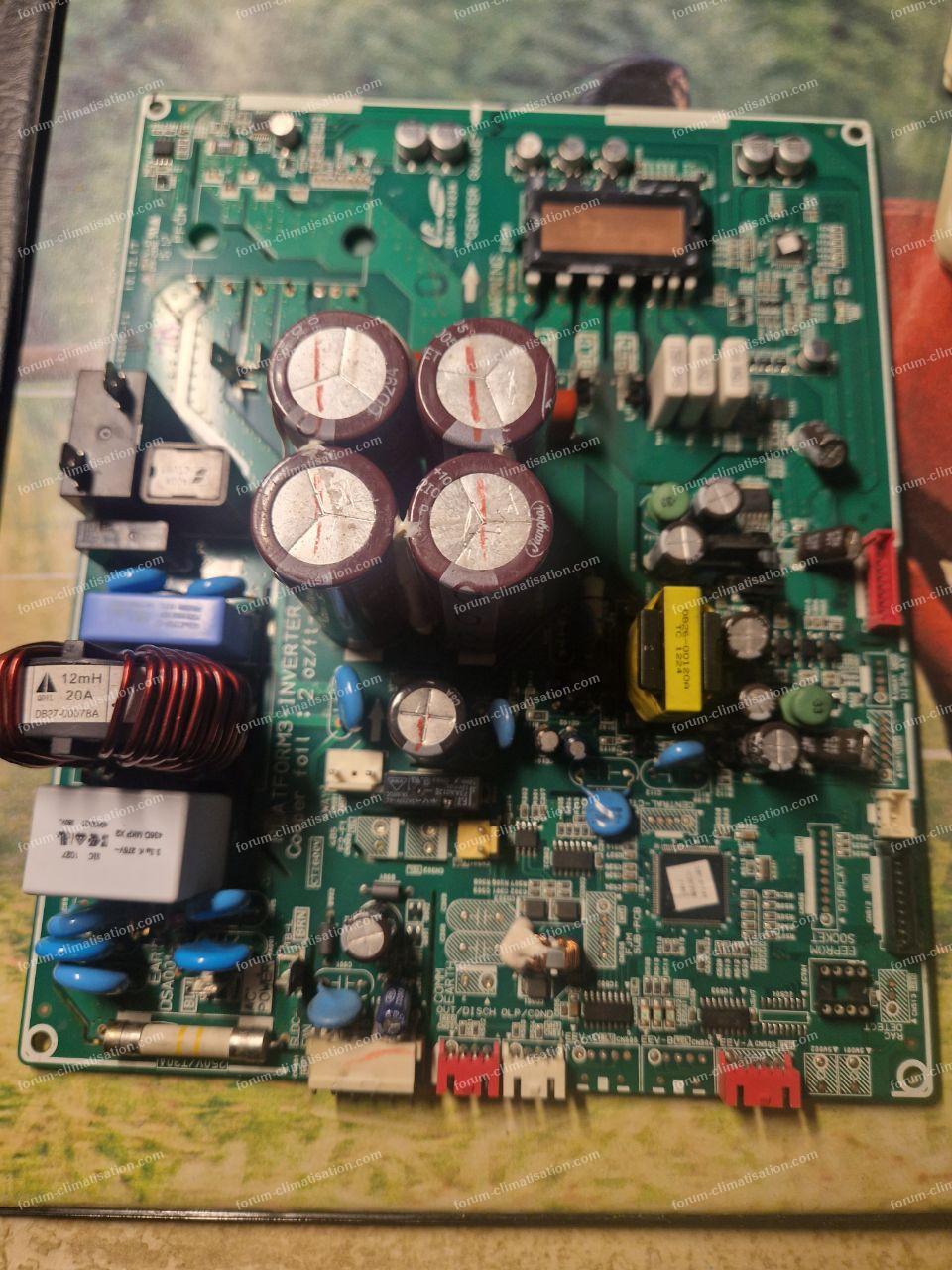

Ci-dessous photo de la carte défectueuse.
Bien cordialement.

Pour agrandir l'image, cliquez dessus.

07 décembre 2025 à 00:28

Réponse 6 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

Dom-Aom
Membre inscrit

8 449 messages

Bonjour.

Bizarre que le socket soit vide. Ou alors il est destiné à en mettre une autre moyennant une manip que j'ignore. Peut-être que l'eeprom "active" est le circuit qu'on voit à droite du connecteur jaune. Quelle est sa référence? Les 4 pattes du dessus sont-elles réunies?

07 décembre 2025 à 18:05

Réponse 7 forum climatisation climatiseurs

PAC Samsung problème communication entre UI UE

DOMIDOMI69
Membre inscrit

23 messages

Bonsoir,

La référence du 8 pins est 81487 et ne correspond pas à un EEPROM.
Le programme doit être intégré dans un autre composant, tel qu'un carré avec plusieurs pins, je pense.

07 décembre 2025 à 22:53
