Question Forum Climatisation : PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
J'aurais besoin d'aide ma carte de régulation UE grille sans cesse.
En 2022 après à peine 4 années de service (maison neuve de 2018) j'ai eu une erreur 370 95 oú on m'a changé la carte de régulation et le compresseur.
Ensuite la PAC ne cessait de faire des cycles courts en plein été pour chauffer l'ecs.
Soit 7 cycles de 3 minutes qui revenaient sans cesse toutes les minutes.
Forcément la PAC n'atteignait pas la température demandée.
On m'a changé de nouveau la carte de régulation qui n'avait pas grillée les cycles courts ont stoppés et la PAC à commencer à remarcher de nouveau correctement sans pouvoir malgré tout monter à la température à laquelle elle pouvait monter initialement.
Un technicien Atlantic est venu na rien trouvé de spéciale.
J'ai changé entre temps d'entreprise pour la maintenance de la PAC et la carte à grille de nouveau 9 mois après avoir mis la nouvelle.
Le nouveau technicien a changé de nous la carte de régulation qui avait bien flachée et le ventilo de la pac par préconisation. Cela a duré 2 ans et 9 mois.
La PAC est de nouveau en panne ce jour avec message 370 11.
Et disjoncteur qui a saute de l'unité extérieure et différentiel aussi.
Le technicien m'indique qu'il faut que je mette sur un différentiel à part tous les éléments de la PAC.
Actuellement ils sont sur un différentiel identique a celui du lave linge, de certaines prises maisons, plaques de cuisson induction. Il me dit que c'est sûrement ces éléments qui viennent abîmés prématurément ma carte qu'après vérification il n'y a pas de souci du côté de la.
En effet le lave linge peut donner des fuites de courant mais il n'était pas en marche et ni branché au moment où la PAC est tombée en panne ni même la plaque de cuisson.
Qu'en pensez vous ?
Nous sommes perdus, marre de cette pompe à fric et sans cesse les hivers dans le froid.
Merci pour votre aide.
J'aurais besoin d'aide ma carte de régulation UE grille sans cesse.
En 2022 après à peine 4 années de service (maison neuve de 2018) j'ai eu une erreur 370 95 oú on m'a changé la carte de régulation et le compresseur.
Ensuite la PAC ne cessait de faire des cycles courts en plein été pour chauffer l'ecs.
Soit 7 cycles de 3 minutes qui revenaient sans cesse toutes les minutes.
Forcément la PAC n'atteignait pas la température demandée.
On m'a changé de nouveau la carte de régulation qui n'avait pas grillée les cycles courts ont stoppés et la PAC à commencer à remarcher de nouveau correctement sans pouvoir malgré tout monter à la température à laquelle elle pouvait monter initialement.
Un technicien Atlantic est venu na rien trouvé de spéciale.
J'ai changé entre temps d'entreprise pour la maintenance de la PAC et la carte à grille de nouveau 9 mois après avoir mis la nouvelle.
Le nouveau technicien a changé de nous la carte de régulation qui avait bien flachée et le ventilo de la pac par préconisation. Cela a duré 2 ans et 9 mois.
La PAC est de nouveau en panne ce jour avec message 370 11.
Et disjoncteur qui a saute de l'unité extérieure et différentiel aussi.
Le technicien m'indique qu'il faut que je mette sur un différentiel à part tous les éléments de la PAC.
Actuellement ils sont sur un différentiel identique a celui du lave linge, de certaines prises maisons, plaques de cuisson induction. Il me dit que c'est sûrement ces éléments qui viennent abîmés prématurément ma carte qu'après vérification il n'y a pas de souci du côté de la.
En effet le lave linge peut donner des fuites de courant mais il n'était pas en marche et ni branché au moment où la PAC est tombée en panne ni même la plaque de cuisson.
Qu'en pensez vous ?
Nous sommes perdus, marre de cette pompe à fric et sans cesse les hivers dans le froid.
Merci pour votre aide.
01 décembre 2025 à 00:26
Conseils 1 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
Savez-vous ce qui a claqué sur vos cartes? Car la zone touchée pourra donner un indice sur la cause des pannes. Si vous avez gardé une ou plusieurs cartes HS, faites en des photos et postez les ici.
Les références des UE et UI (+télécommande) seraient souhaitables pour qu'on investigue un peu plus.
Savez-vous ce qui a claqué sur vos cartes? Car la zone touchée pourra donner un indice sur la cause des pannes. Si vous avez gardé une ou plusieurs cartes HS, faites en des photos et postez les ici.
Les références des UE et UI (+télécommande) seraient souhaitables pour qu'on investigue un peu plus.
01 décembre 2025 à 13:30
Conseils 2 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
Merci pour votre aide nous sommes désespérés avec des enfants en bas âge

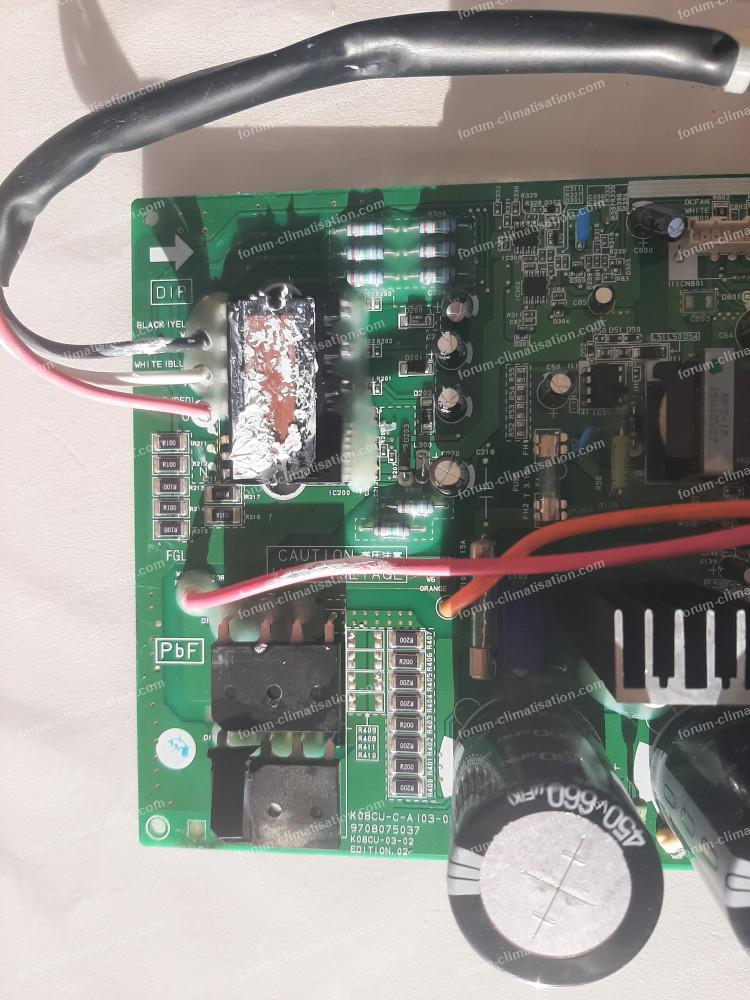

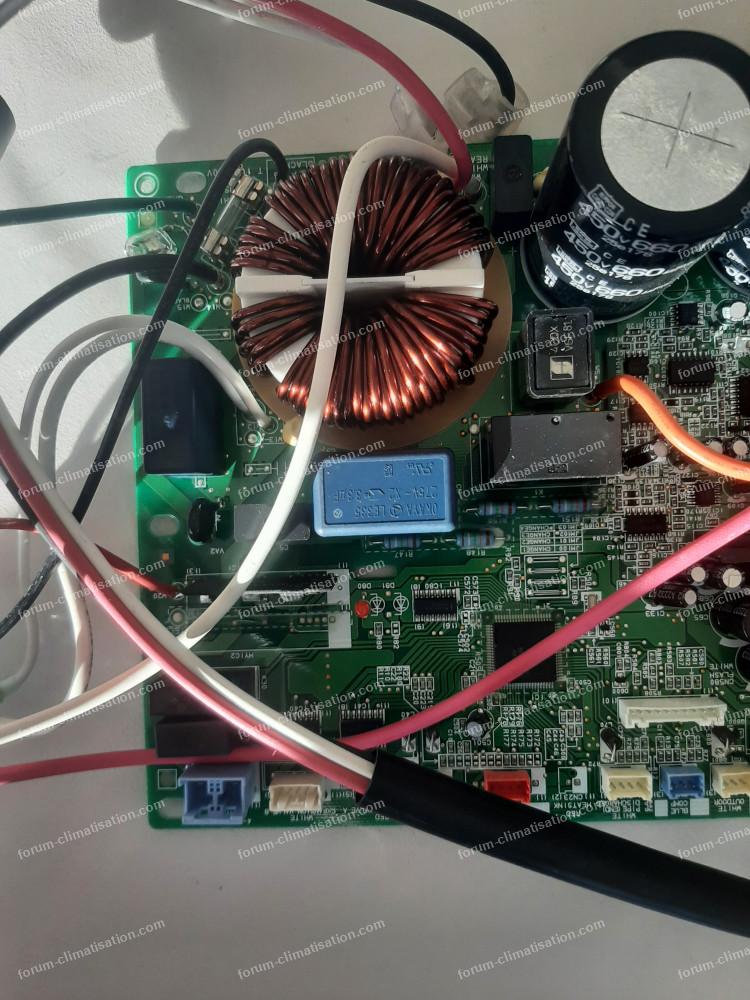

Voici une photo générale de la carte qui a grille avant cette dernière et ensuite plusieurs photos de la carte en différentes parties (pas facile avec la lumière artificielle).
Je vous enverrais la carte qui a nouvelle cramée lorsque le technicien l'aura sortie...

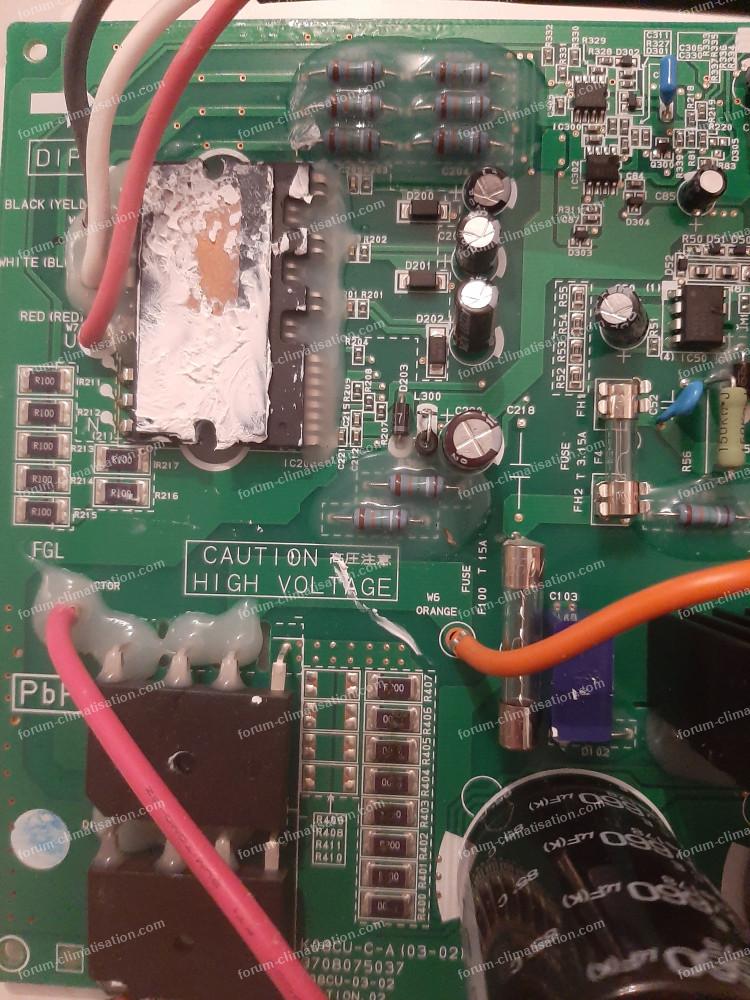

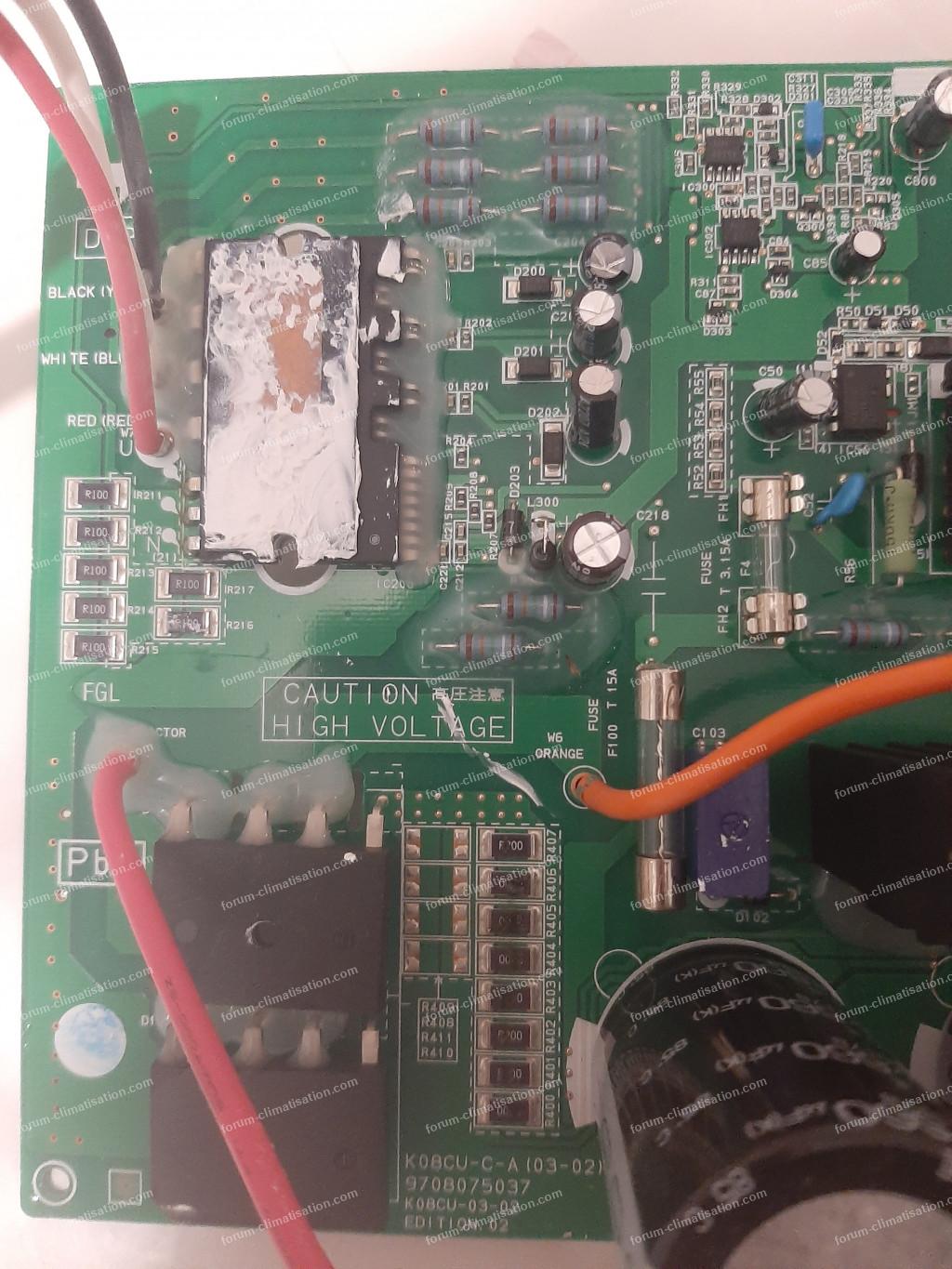

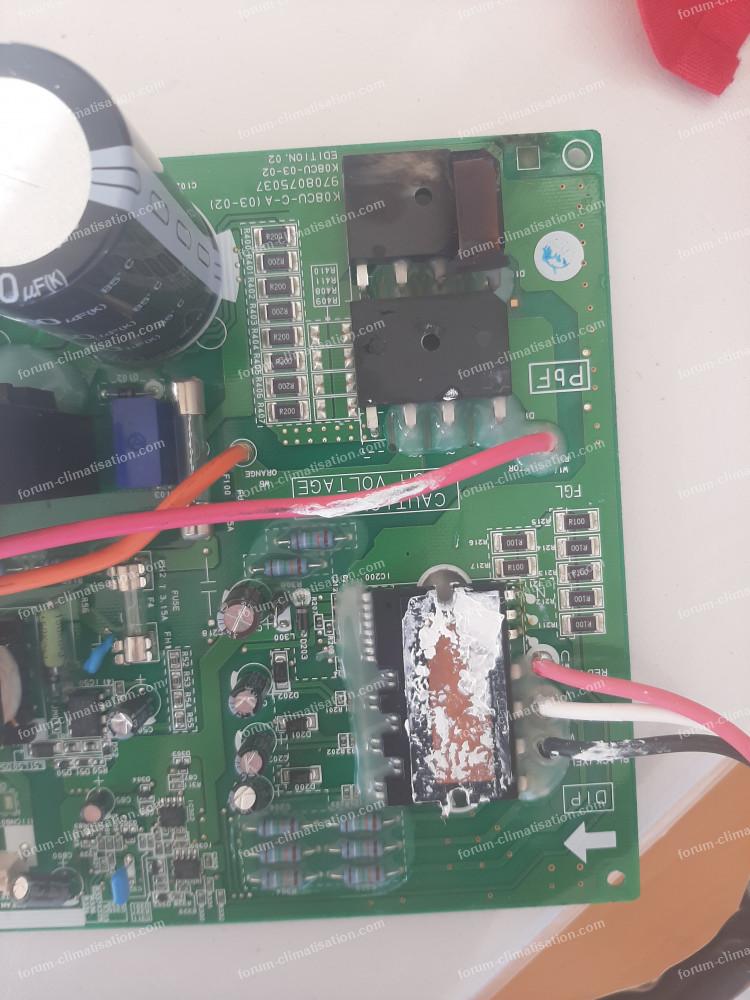

Pour moi sur celle ci ça a grille sur les éléments de la seconde image r407, r405, r406....
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Merci pour votre aide nous sommes désespérés avec des enfants en bas âge
Voici une photo générale de la carte qui a grille avant cette dernière et ensuite plusieurs photos de la carte en différentes parties (pas facile avec la lumière artificielle).
Je vous enverrais la carte qui a nouvelle cramée lorsque le technicien l'aura sortie...
Pour moi sur celle ci ça a grille sur les éléments de la seconde image r407, r405, r406....
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
01 décembre 2025 à 18:04
Conseils 3 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse

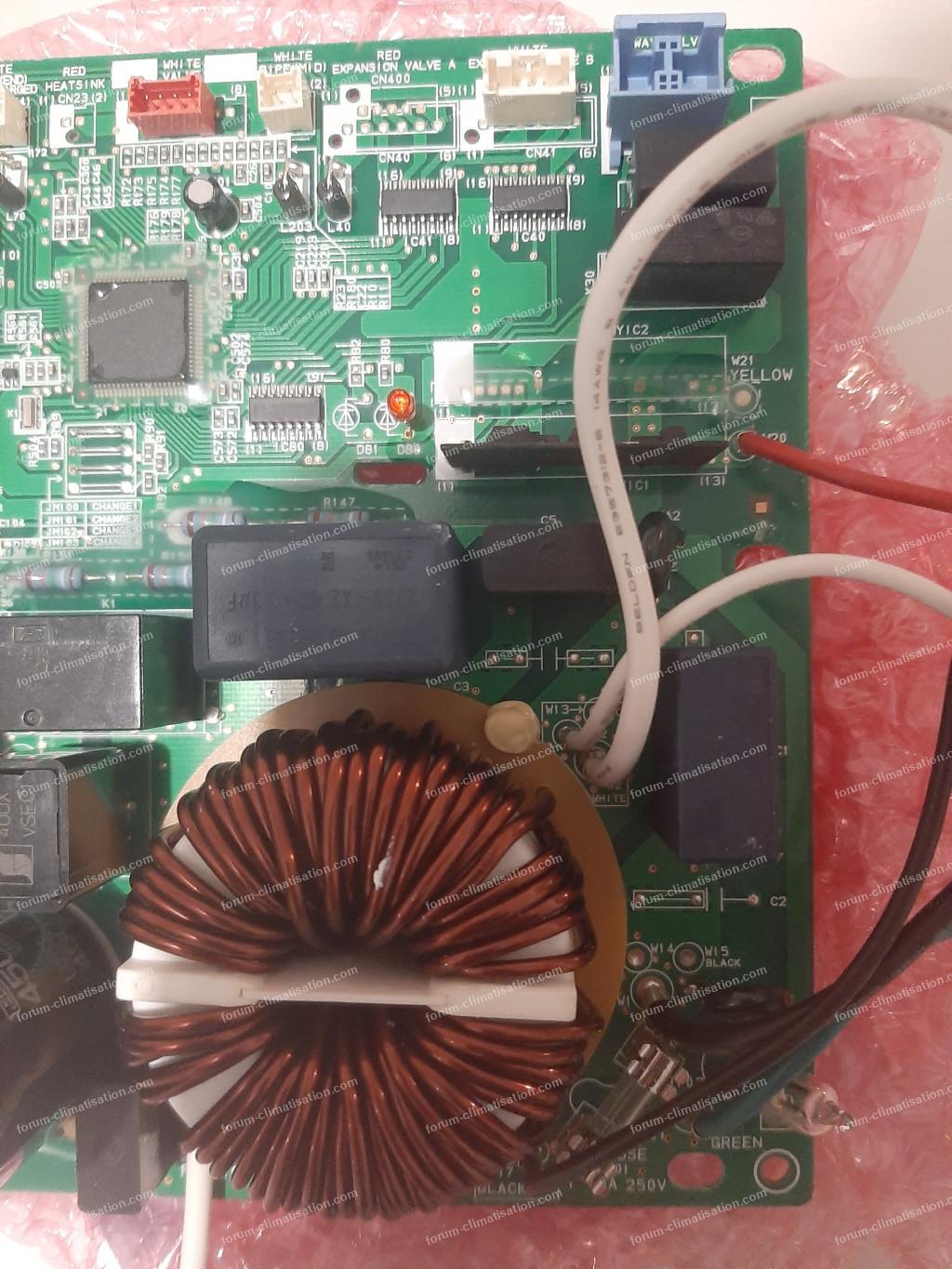

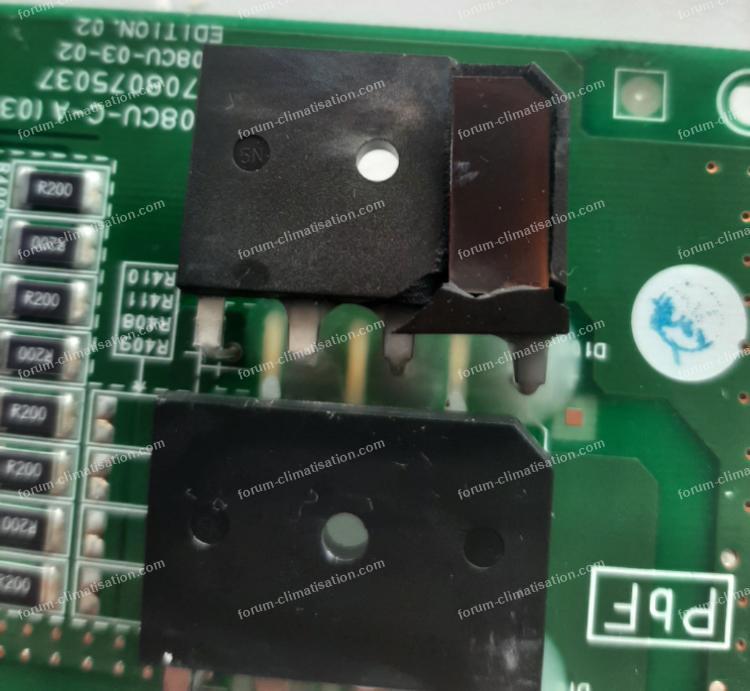

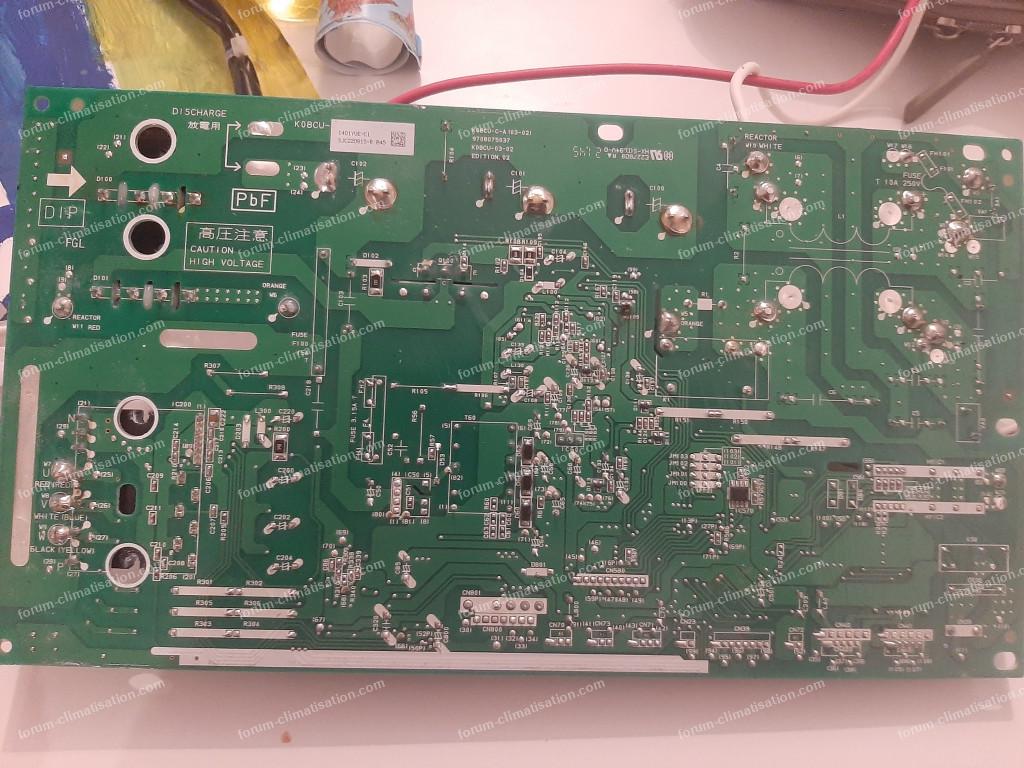

Voici également l'arrière de la carte électronique avec en zoom une partie j'ai l'impression de grillée.
La PAC est une Alfea Extensa 5kW et woya060lfca 5kW fluide r410.
Voici les photos :
Pour agrandir les images, cliquez dessus.
La PAC est une Alfea Extensa 5kW et woya060lfca 5kW fluide r410.
Voici les photos :
Pour agrandir les images, cliquez dessus.
01 décembre 2025 à 18:19
Conseils 4 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Pardon j'ai oublié de préciser mais cet une PAC air/eau plancher chauffant de 2018. Soit inventer.
Elle est située dans le garage d'une maison à étage.
L'étage est également en plancher chauffant.
Le technicien nous a dit d'isoler la PAC sur le tableau électrique sur un différentiel à part de la plaque de cuisson induction, lave-linge et prises gtl.... nous nous demandons si le problème vient bien de la car la plaque de cuisson et lave-linge n'étaient pas branches lorsque ça a de nouveau flashé.
Elle est située dans le garage d'une maison à étage.
L'étage est également en plancher chauffant.
Le technicien nous a dit d'isoler la PAC sur le tableau électrique sur un différentiel à part de la plaque de cuisson induction, lave-linge et prises gtl.... nous nous demandons si le problème vient bien de la car la plaque de cuisson et lave-linge n'étaient pas branches lorsque ça a de nouveau flashé.
01 décembre 2025 à 18:32
Conseils 5 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.

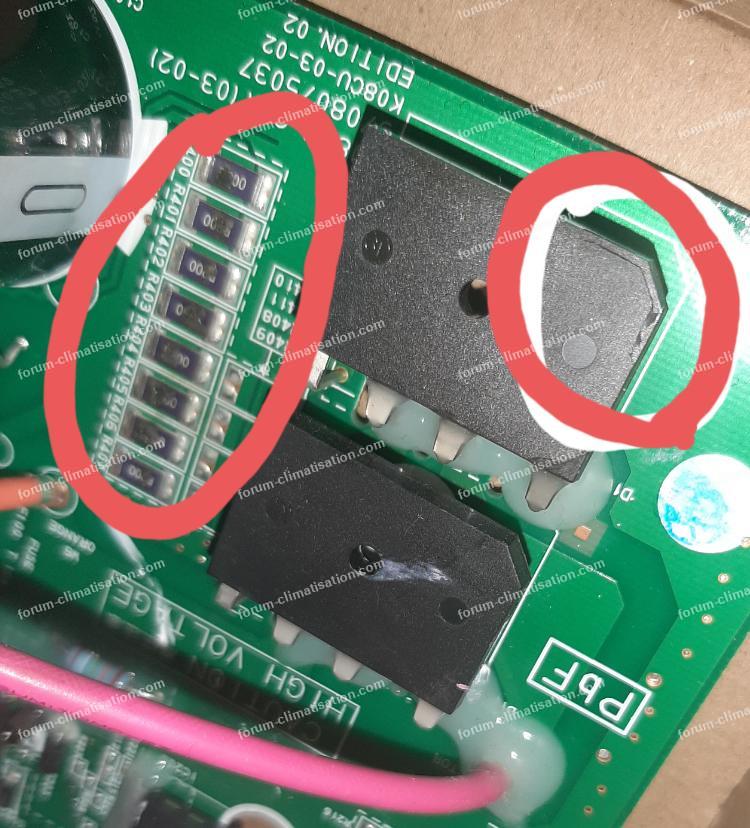

Les 8 résistances identiques qui ont grillé semblent indiquer que l'IPM a claqué, c'est le gros circuit fixé avec 2 vis. Pour confirmer, cherchez un court-circuit (CtCt) entre les pattes U V W P N (10 mesures en tout).
D'autre part, on dirait que le circuit qui gère l'alimentation basse tension a claqué lui aussi, voir photo, à moins que quelque chose m'induise en erreur sur la photo, confirmez. Les 2 pannes pourraient être liées, l'une déclenchant l'autre, dans n'importe quel ordre.
Vous avez aussi un composant monté sur dissipateur. Vérifiez aussi l'absence de CtCt entre ses pattes.
Pour agrandir l'image, cliquez dessus.
Les 8 résistances identiques qui ont grillé semblent indiquer que l'IPM a claqué, c'est le gros circuit fixé avec 2 vis. Pour confirmer, cherchez un court-circuit (CtCt) entre les pattes U V W P N (10 mesures en tout).
D'autre part, on dirait que le circuit qui gère l'alimentation basse tension a claqué lui aussi, voir photo, à moins que quelque chose m'induise en erreur sur la photo, confirmez. Les 2 pannes pourraient être liées, l'une déclenchant l'autre, dans n'importe quel ordre.
Vous avez aussi un composant monté sur dissipateur. Vérifiez aussi l'absence de CtCt entre ses pattes.
Pour agrandir l'image, cliquez dessus.
02 décembre 2025 à 11:14
Conseils 6 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonsoir,
Merci pour votre retour. En tant que particulière, je découvre tout cela et je me demande comment régler l'engin en photo.
Le fait de savoir où s'est produit le court-circuit va nous permettre de trouver des pistes pour résoudre le problème.
Pourriez-vous m'expliquer ce qu'est un dissipateur et à quoi il sert ? Serait-il possible d'avoir une photo ? Comment dois-je le mesurer également ?
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
Merci pour votre retour. En tant que particulière, je découvre tout cela et je me demande comment régler l'engin en photo.
Le fait de savoir où s'est produit le court-circuit va nous permettre de trouver des pistes pour résoudre le problème.
Pourriez-vous m'expliquer ce qu'est un dissipateur et à quoi il sert ? Serait-il possible d'avoir une photo ? Comment dois-je le mesurer également ?
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
02 décembre 2025 à 20:06
Conseils 7 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse

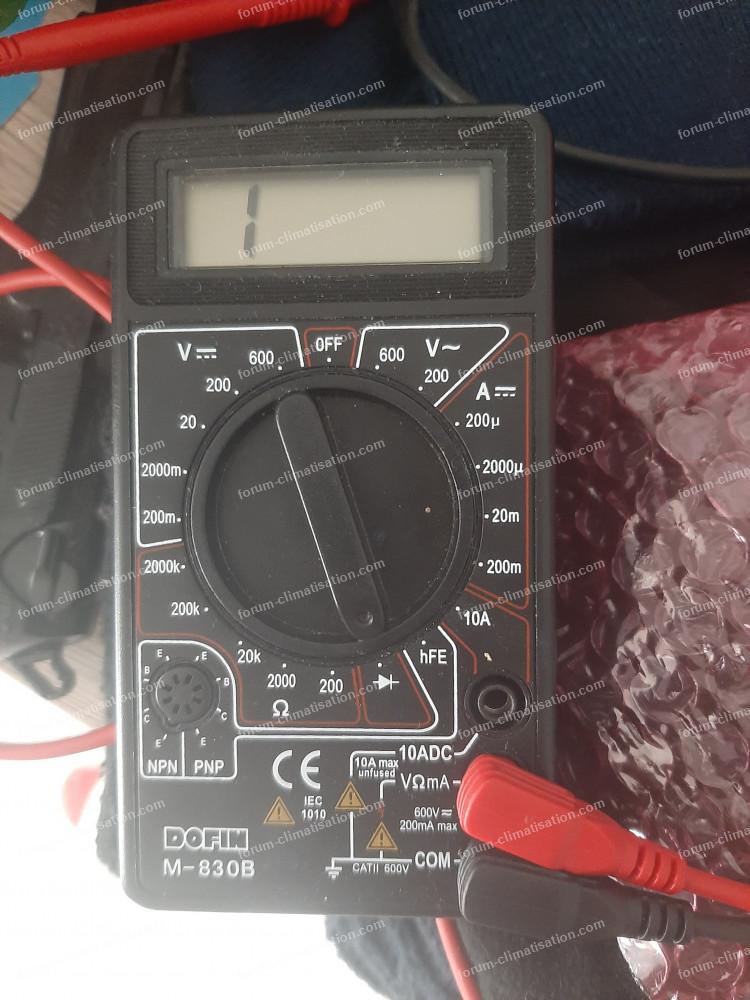

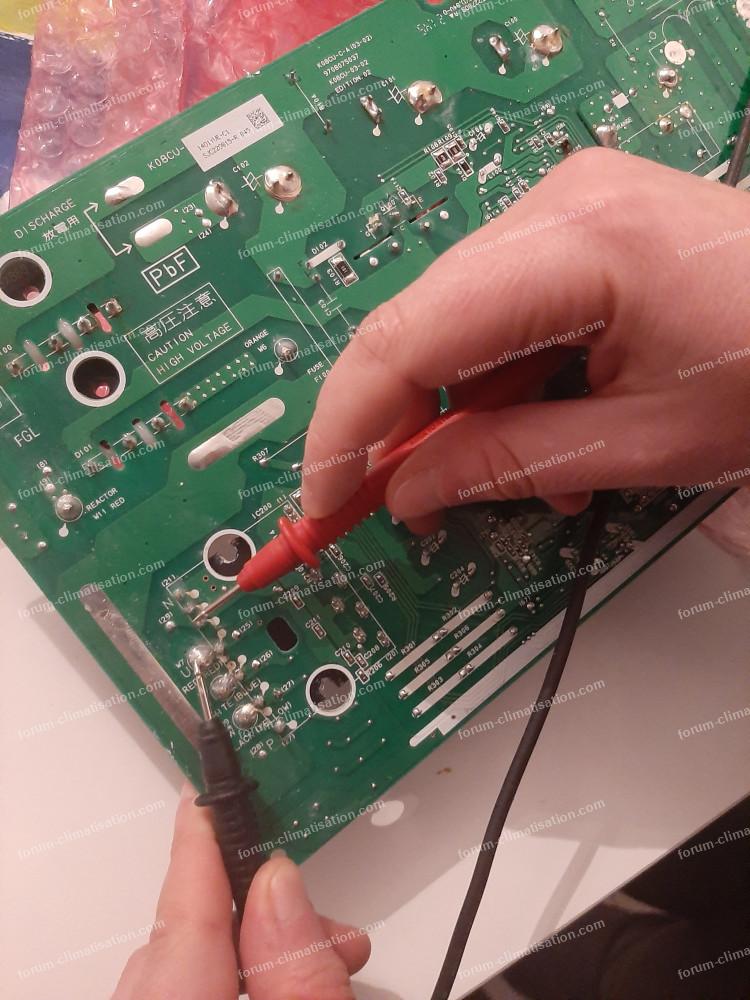

Voici ce que j'ai fait dites moi si c'est bon j'ai réglé mon multimètre ainsi (photo 1).
J'ai ensuite testé les 10 mesures entre U et les branches en face comprises une par une entre N ET P
Puis entre v et les branches face en face comprises une par une entre N et P..... jusqu'à la w (exemple photo 2)
Il ressort que j'ai une continuité (multimètre qui donne 0.00) entre U et la branche en face mais pas le reste (le multimètre reste à 1), V et la branche en face mais pas le reste puis w et la branche en face mais pas le reste.
10 mesures en tout faites.

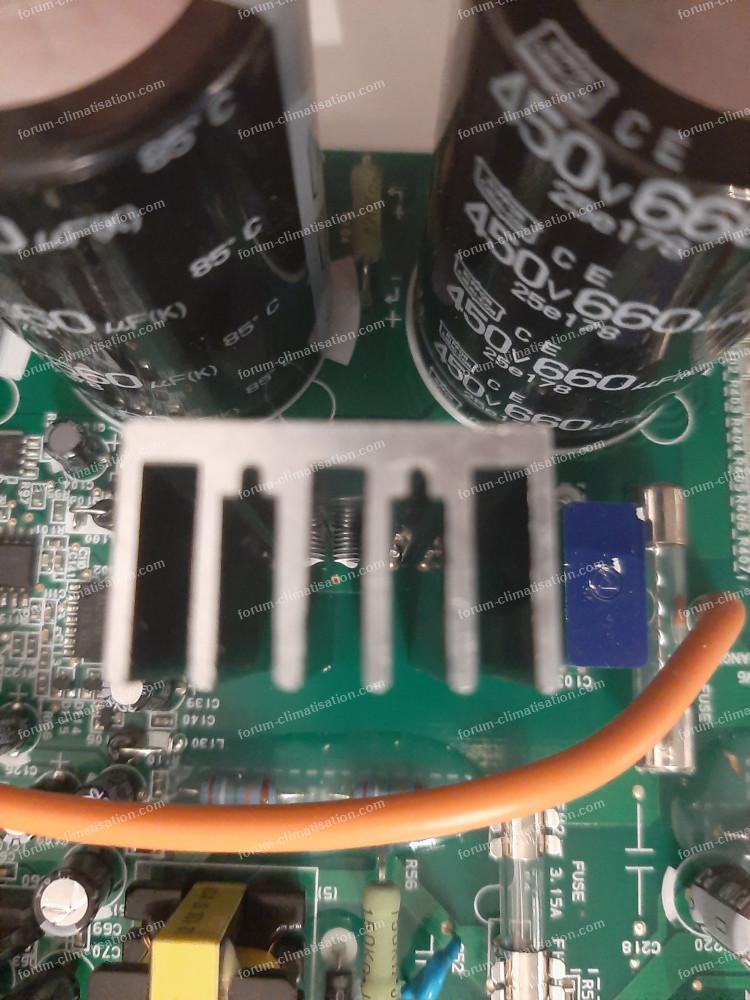

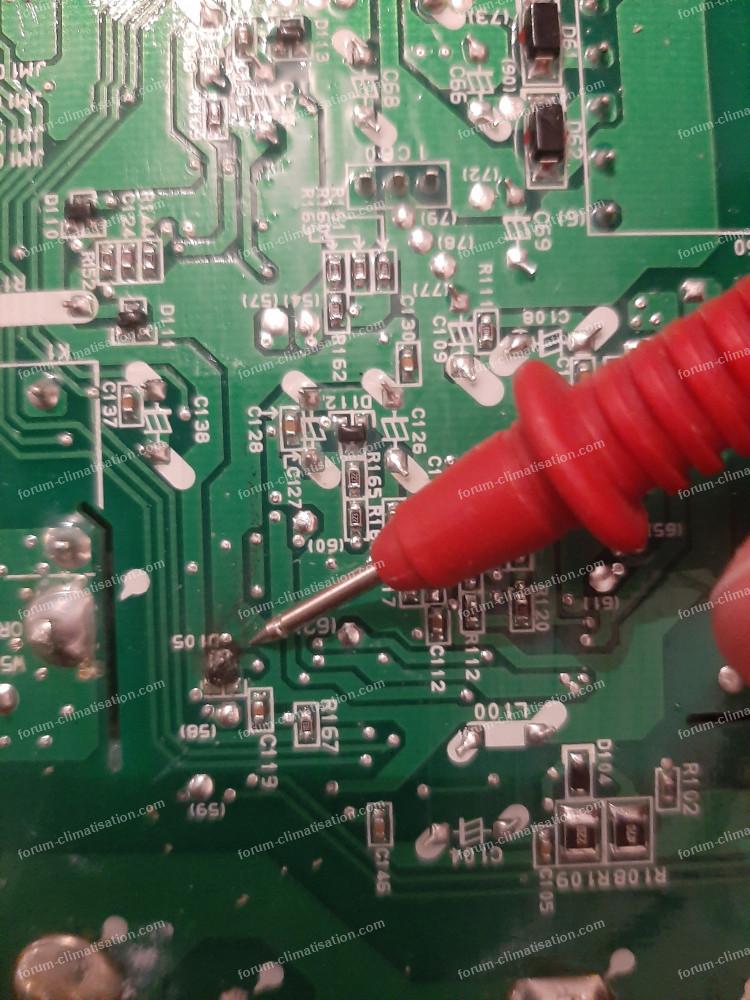

Concernant le dissipateur pour moi c'est le truc sur la photo 3 y a bien continuité aussi car le multimètre entre les 3 broches indiquait 0.00.

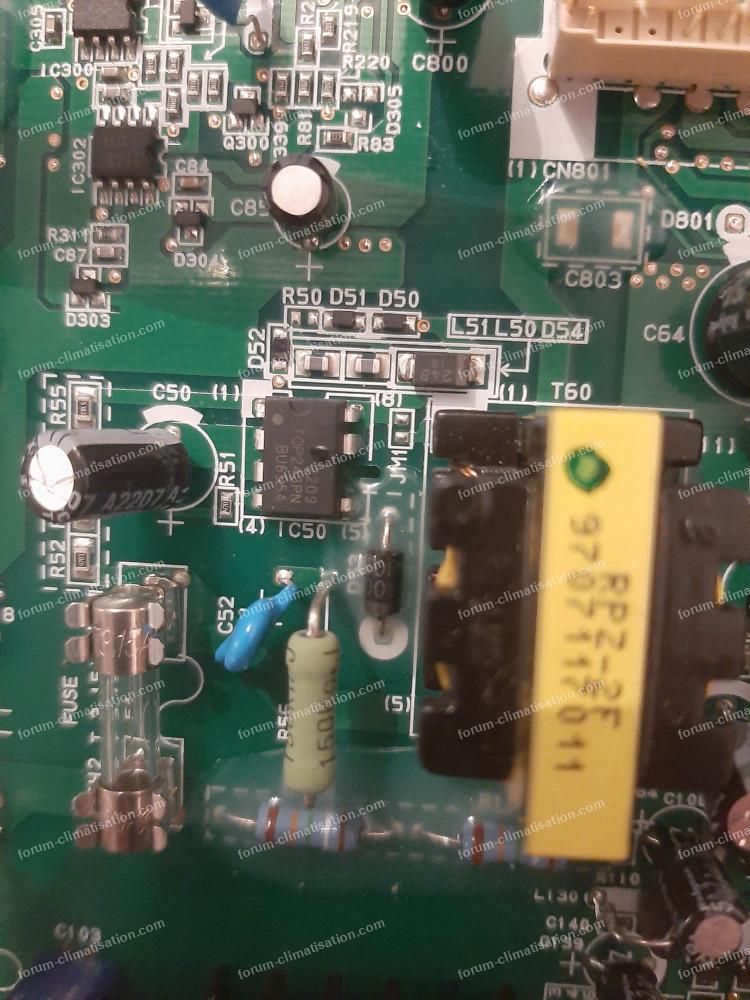

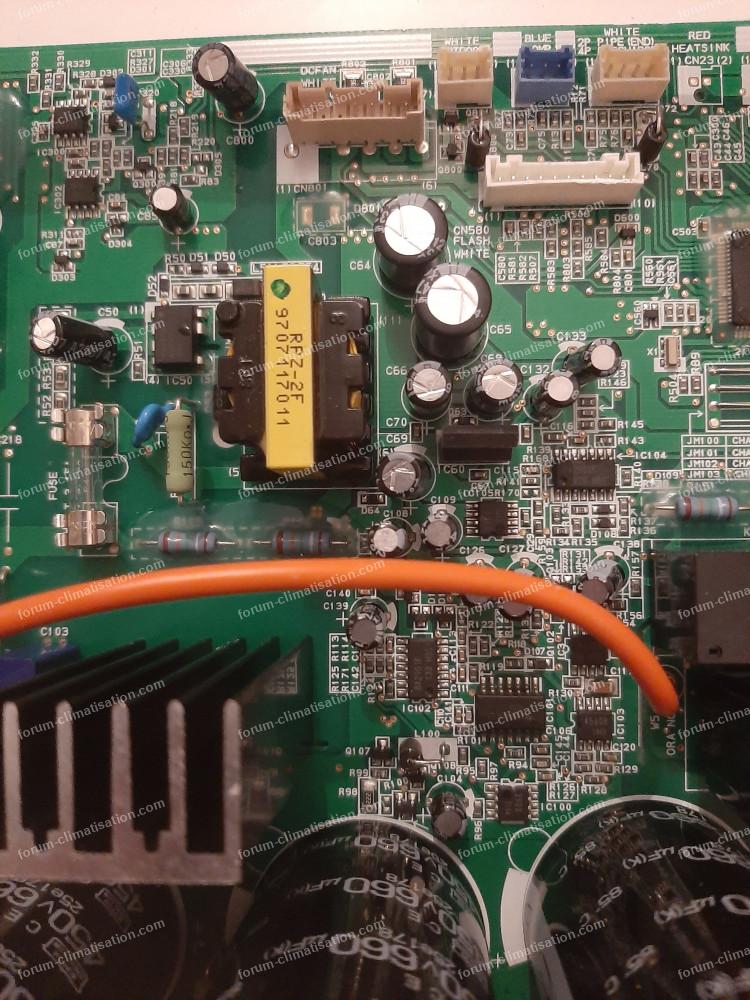

Concernant l'élément sur lequel vous aviez un doute le voici en photo de plus près pour moi c'est une pointe de colle que vous avez dû voir voir photo 4.

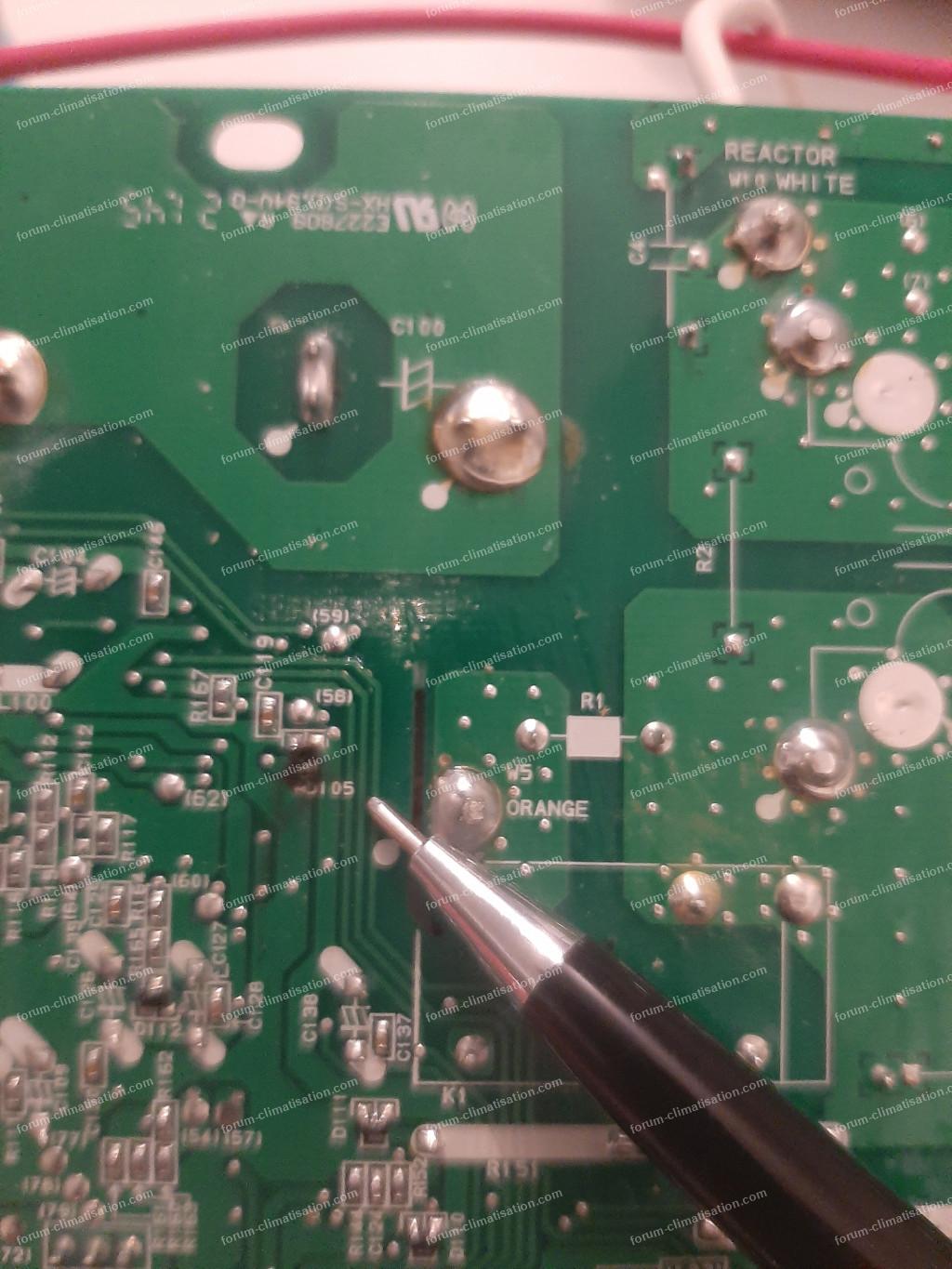

Par contre derrière la carte électronique j'ai bien également un petit élément qui a totalement grillé, voir photo 5 au bout du multimètre.

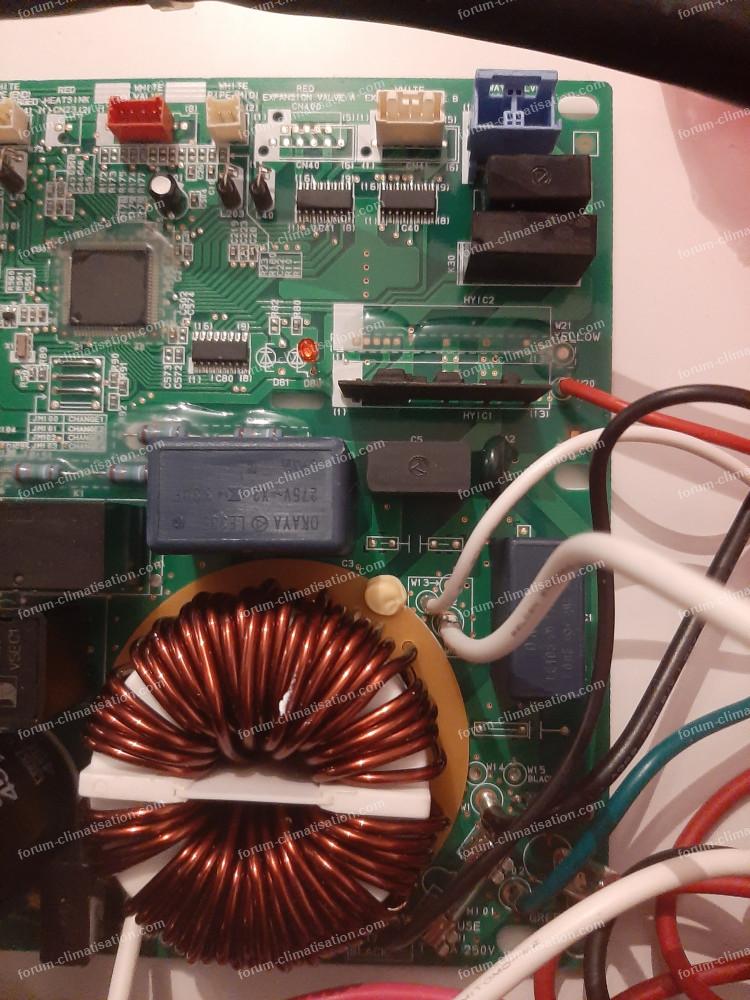

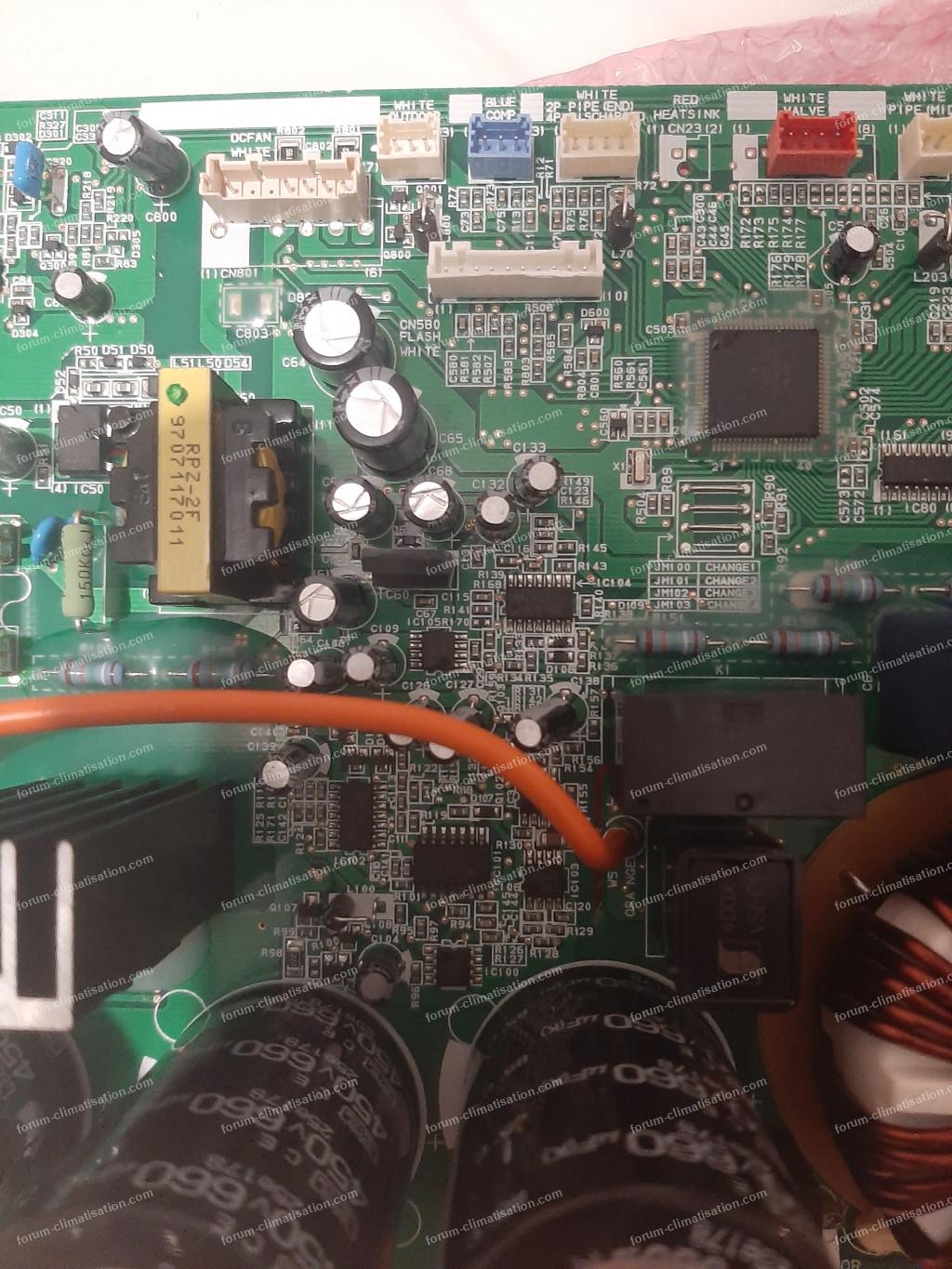

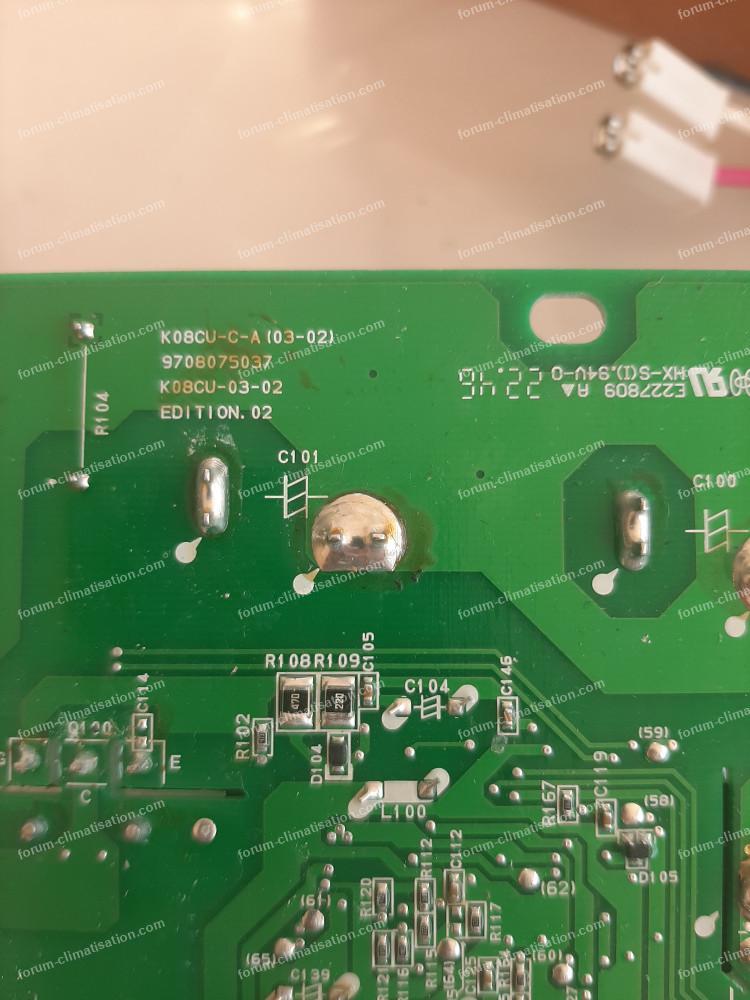

Pour le reste de la carte j'ai repris des photos de meilleurs qualité je l'espère voir toutes les photos 6 à 7
Qu'en pensez vous ?
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Voici les photos :
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
J'ai ensuite testé les 10 mesures entre U et les branches en face comprises une par une entre N ET P
Puis entre v et les branches face en face comprises une par une entre N et P..... jusqu'à la w (exemple photo 2)
Il ressort que j'ai une continuité (multimètre qui donne 0.00) entre U et la branche en face mais pas le reste (le multimètre reste à 1), V et la branche en face mais pas le reste puis w et la branche en face mais pas le reste.
10 mesures en tout faites.
Concernant le dissipateur pour moi c'est le truc sur la photo 3 y a bien continuité aussi car le multimètre entre les 3 broches indiquait 0.00.
Concernant l'élément sur lequel vous aviez un doute le voici en photo de plus près pour moi c'est une pointe de colle que vous avez dû voir voir photo 4.
Par contre derrière la carte électronique j'ai bien également un petit élément qui a totalement grillé, voir photo 5 au bout du multimètre.
Pour le reste de la carte j'ai repris des photos de meilleurs qualité je l'espère voir toutes les photos 6 à 7
Qu'en pensez vous ?
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Voici les photos :
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
02 décembre 2025 à 21:57
Conseils 8 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
Vos mesures sont intéressantes et apportent des éléments de réponse. Quand je parlais de U V W N P, c'était les pattes du circuit, par les sorties en fils. Car il est normal d'avoir continuité entre la patte U et la sortie U, puisqu'une piste de circuit imprimé les relie. Donc vos 15 mesures (pas 10) ne montrent pas de CtCt entre 2 de ces 5 pattes.
A gauche de la position hFE, vous avez "test de diodes", qu'on peut utiliser pour vérifier l'intégrité de diodes. Si vous mettez le fil rouge sur N et le noir sur U V W, vous lirez les "tensions directes" de diodes contenue dans le circuit (appelé IPM), normalement vers les 600 (mV).
En revanche, vos mesures sur le composant monté sur dissipateur (=radiateur, pour le refroidir, photo 3) montrent qu'il est claqué. C'est probablement en lien avec le petit composant indiqué par votre pointe de touche rouge. Hélas je n'ai pas le schéma détaillé de votre carte. Je l'ai pour une autre carte Atlantic, mais pas de D105, présence néanmoins de D103 et D104, qui sont des doubles diodes qui permettent de limiter l'amplitude d'un signal entre 0 et 15V (voir ci-dessous).
Sur votre carte, vous avez donc les 8 résistances HS, la D105 et le transistor sur dissipateur (est-ce un RJP60D0PM?). Honnêtement, ça commence à faire beaucoup, d'autant que les CMS (petits composants montés en surface) ne sont pas évidents à remplacer par M. ou Mme Toulmonde...
La cause de la panne semble être des chutes de tension secteur, qui faisaient un carnage chez les clims Sanyo. Elles stressent la partie PFC de la carte (power factor correction), dont les éléments principaux sont le gros transistor et l'inductance déportée. Le claquage du transistor a provoqué celui de D105, et probablement le circuit qui pilote le transistor, peut-être le microP, et là, c'est irréparable, un microP ne peut se changer. Donc pronostic plus que réservé sur la possibilité de réparer la carte.
Reste à savoir ce qui a causé la mort de la carte toujours en place dans votre UE...
Pour agrandir l'image, cliquez dessus.
Vos mesures sont intéressantes et apportent des éléments de réponse. Quand je parlais de U V W N P, c'était les pattes du circuit, par les sorties en fils. Car il est normal d'avoir continuité entre la patte U et la sortie U, puisqu'une piste de circuit imprimé les relie. Donc vos 15 mesures (pas 10) ne montrent pas de CtCt entre 2 de ces 5 pattes.
A gauche de la position hFE, vous avez "test de diodes", qu'on peut utiliser pour vérifier l'intégrité de diodes. Si vous mettez le fil rouge sur N et le noir sur U V W, vous lirez les "tensions directes" de diodes contenue dans le circuit (appelé IPM), normalement vers les 600 (mV).
En revanche, vos mesures sur le composant monté sur dissipateur (=radiateur, pour le refroidir, photo 3) montrent qu'il est claqué. C'est probablement en lien avec le petit composant indiqué par votre pointe de touche rouge. Hélas je n'ai pas le schéma détaillé de votre carte. Je l'ai pour une autre carte Atlantic, mais pas de D105, présence néanmoins de D103 et D104, qui sont des doubles diodes qui permettent de limiter l'amplitude d'un signal entre 0 et 15V (voir ci-dessous).
Sur votre carte, vous avez donc les 8 résistances HS, la D105 et le transistor sur dissipateur (est-ce un RJP60D0PM?). Honnêtement, ça commence à faire beaucoup, d'autant que les CMS (petits composants montés en surface) ne sont pas évidents à remplacer par M. ou Mme Toulmonde...
La cause de la panne semble être des chutes de tension secteur, qui faisaient un carnage chez les clims Sanyo. Elles stressent la partie PFC de la carte (power factor correction), dont les éléments principaux sont le gros transistor et l'inductance déportée. Le claquage du transistor a provoqué celui de D105, et probablement le circuit qui pilote le transistor, peut-être le microP, et là, c'est irréparable, un microP ne peut se changer. Donc pronostic plus que réservé sur la possibilité de réparer la carte.
Reste à savoir ce qui a causé la mort de la carte toujours en place dans votre UE...
Pour agrandir l'image, cliquez dessus.
03 décembre 2025 à 10:55
Conseils 9 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Merci pour votre retour.

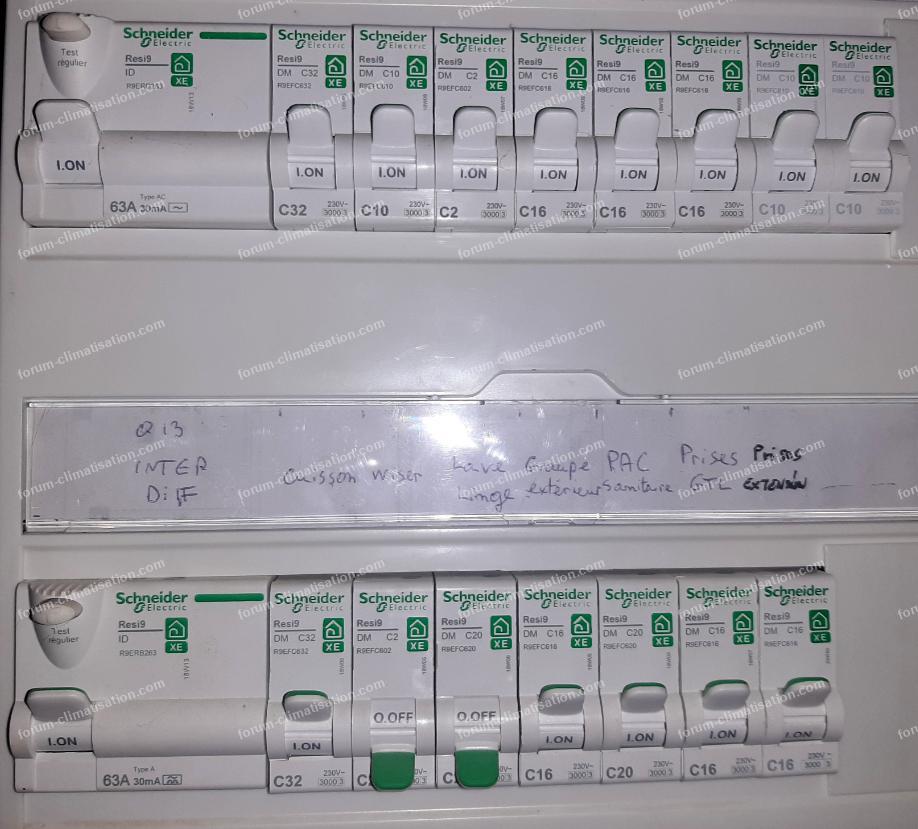

Pensez-vous donc que le souci viendrait de mon tableau électrique maison ?
Et ou le fait que ma machine à laver et plaque de cuisson sont sur le même interrupteur différentiel que l'unité extérieure de la pompe ?
Comment peut provenir une chute de tension secteurs ?
Quels sont les points à vérifier ?...
Merci à vous pour votre aide.
Mes voisins n'ont pas ce genre de souci avec leur pompe à chaleur...
Pensez-vous donc que le souci viendrait de mon tableau électrique maison ?
Et ou le fait que ma machine à laver et plaque de cuisson sont sur le même interrupteur différentiel que l'unité extérieure de la pompe ?
Comment peut provenir une chute de tension secteurs ?
Quels sont les points à vérifier ?...
Merci à vous pour votre aide.
Mes voisins n'ont pas ce genre de souci avec leur pompe à chaleur...
03 décembre 2025 à 11:47
Conseils 10 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Le problème selon vous ne viendrait pas d'un souci de composant pompe a chaleur?
Je n'ai pas encore sous la main la nouvelle carte électronique qui a cramé de nouveau. Je vous ferait part des photos de cette dernière lorsque je l'aurais entré les mains.
Nous avons aussi beaucoup de coupures électriques sur la commune mais ce que je ne comprends pas pourquoi mes voisins n'ont pas le même souci avec leur pompe à chaleur.
J'ai juste une voisine qui a eu le même souci sur sa chaudière...
Merci à vous.
Je n'ai pas encore sous la main la nouvelle carte électronique qui a cramé de nouveau. Je vous ferait part des photos de cette dernière lorsque je l'aurais entré les mains.
Nous avons aussi beaucoup de coupures électriques sur la commune mais ce que je ne comprends pas pourquoi mes voisins n'ont pas le même souci avec leur pompe à chaleur.
J'ai juste une voisine qui a eu le même souci sur sa chaudière...
Merci à vous.
03 décembre 2025 à 11:50
Conseils 11 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Désolé je n'avais pas compris votre demande pour les prises entre U V P N ...

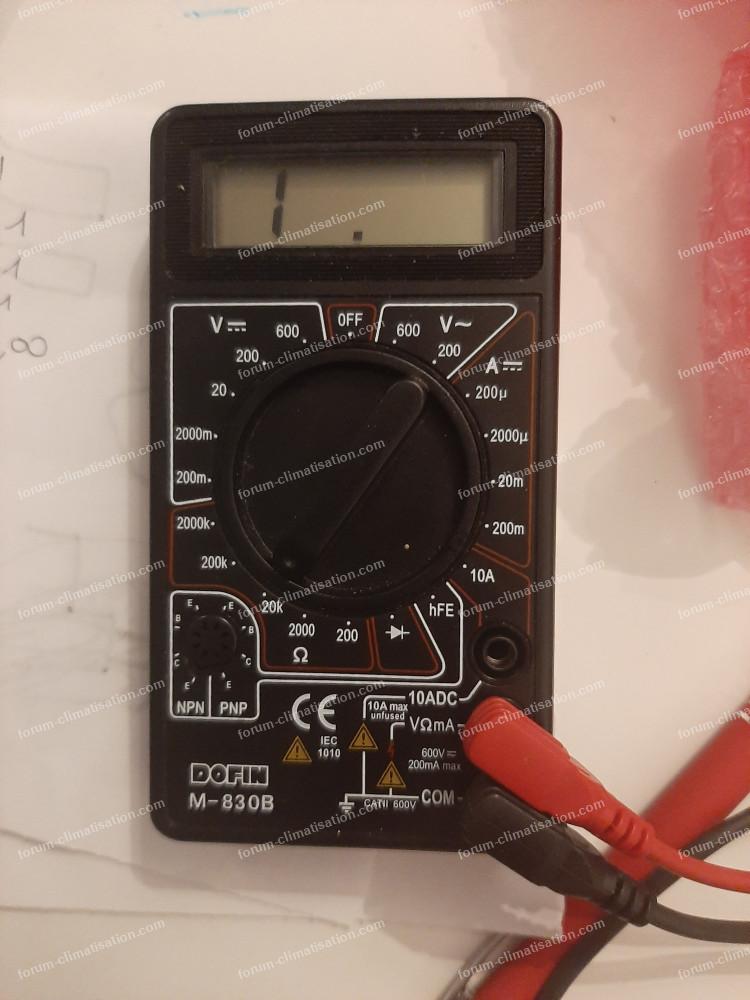

Je viens de les refaire et j'ai 1 qui s'affiche tout le temps sur le multimètre en gros pas de tension et ni continuité.
Je n'ai pas non plus 600mv rien.
Donc selon moi l'ensemble de l'ipm a grille ?
Qu'est ce qui pourrait engendrés cela ?
Problème PAC ?
Problème tableau électrique ?
Problème le fait que la machine à laver et la plaque de cuisson à induction soient sur le même interrupteur différentiel au tableau ?
Réseau EDF ?
Surtension sous tension ?
...
Je viens de les refaire et j'ai 1 qui s'affiche tout le temps sur le multimètre en gros pas de tension et ni continuité.
Je n'ai pas non plus 600mv rien.
Donc selon moi l'ensemble de l'ipm a grille ?
Qu'est ce qui pourrait engendrés cela ?
Problème PAC ?
Problème tableau électrique ?
Problème le fait que la machine à laver et la plaque de cuisson à induction soient sur le même interrupteur différentiel au tableau ?
Réseau EDF ?
Surtension sous tension ?
...
03 décembre 2025 à 14:12
Conseils 12 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Si la PAC de vos voisins est d'une marque différente, la conception de l'électronique (en particulier du PFC) est différente, et il est compréhensible que des baisses de tensions passent inaperçues.
Les baisses de tension viennent du réseau EDF, on les remarque facilement quand une lumière est allumé, elle baisse d'intensité une fraction des seconde puis revient à son éclat normal. Elles peuvent être dues à la foudre à 200 km de chez vous, ou des fils qui se touchent avec le vent dans votre rue...
Votre tableau électrique n'y est pour rien, il amène juste le secteur sur votre UE, sans dégrader ses caractéristiques ; pareil pour les autres appareils branchés sur le même différentiel, chacun mène sa vie indépendamment des autres appareils "frères".
Quant à la panne de chaudière citée, il faut savoir que, pour un certain type de panne, une alim malade pourra continuer de marcher tant que le secteur est normal, mais elle ne pourra plus redémarrer après un arrêt total. C'est comme un conducteur qui casse son démarreur en passant sur une pierre : la voiture continuera de rouler sans souci. Mais après une pause pipi, ben la pause va se prolonger...
Les baisses de tension viennent du réseau EDF, on les remarque facilement quand une lumière est allumé, elle baisse d'intensité une fraction des seconde puis revient à son éclat normal. Elles peuvent être dues à la foudre à 200 km de chez vous, ou des fils qui se touchent avec le vent dans votre rue...
Votre tableau électrique n'y est pour rien, il amène juste le secteur sur votre UE, sans dégrader ses caractéristiques ; pareil pour les autres appareils branchés sur le même différentiel, chacun mène sa vie indépendamment des autres appareils "frères".
Quant à la panne de chaudière citée, il faut savoir que, pour un certain type de panne, une alim malade pourra continuer de marcher tant que le secteur est normal, mais elle ne pourra plus redémarrer après un arrêt total. C'est comme un conducteur qui casse son démarreur en passant sur une pierre : la voiture continuera de rouler sans souci. Mais après une pause pipi, ben la pause va se prolonger...
03 décembre 2025 à 14:18
Conseils 13 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Re : votre post de 14:12 n'était pas validé quand j'ai répondu à 14:18.
"Je n'ai pas non plus 600mv rien." Bizarre. Avez-vous bien mis le fil rouge sur N >ET< utilisé le calibre "test de diodes"? En permutant les fils vous aurez "1". Même résultats (600) si vous mettez le fil noir sur P et baladez le fil rouge sur U-V-W ; et "1" en inversant.
Pour moi l'IPM est toujours bon, le claquage du transistor du PFC explique les composants grillés.
"Je n'ai pas non plus 600mv rien." Bizarre. Avez-vous bien mis le fil rouge sur N >ET< utilisé le calibre "test de diodes"? En permutant les fils vous aurez "1". Même résultats (600) si vous mettez le fil noir sur P et baladez le fil rouge sur U-V-W ; et "1" en inversant.
Pour moi l'IPM est toujours bon, le claquage du transistor du PFC explique les composants grillés.
03 décembre 2025 à 17:41
Conseils 14 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
En effet, je n'étais pas sur le bon mode. Je m'excuse, j'apprends au fur et à mesure.
En effet, j'ai 500 et non 600 maintenant.
Que signifie ce test ?
Mes voisins ont également des Atlantic, c'est donc surprenant.
Ne serait-ce pas le compresseur qui pourrait aussi endommager cette carte ou un autre composant de la PAC ?
Quelles sont les PAC sans ce genre de problème de sous-tensions qui font craquer les cartes ?
En effet, j'ai 500 et non 600 maintenant.
Que signifie ce test ?
Mes voisins ont également des Atlantic, c'est donc surprenant.
Ne serait-ce pas le compresseur qui pourrait aussi endommager cette carte ou un autre composant de la PAC ?
Quelles sont les PAC sans ce genre de problème de sous-tensions qui font craquer les cartes ?
03 décembre 2025 à 20:29
Conseils 15 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Le test des "500" vérifie que les 6 diodes en parallèle sur les 6 transistors de sortie sont toujours intactes, ce qui impliquera que les transistors ne sont pas claqués (sinon ils court-circuiteraient les diodes). L'IPM est donc toujours bon sur votre carte.
D'une maison à la suivante, on n'est pas forcément relié à la même phase du réseau EDF, donc si un incident affecte une seule phase, cela peut vous affecter et pas le voisin. Simple hypothèse, car il se peut aussi que les cartes soient un peu différentes.
Avant de statuer sur la cause de vos soucis à répétition, il faut voir de quoi est morte la carte encore en place ; n'hésitez pas à la démonter pour gagner du temps et y faire les observations et mesures que vous connaissez maintenant.
D'une maison à la suivante, on n'est pas forcément relié à la même phase du réseau EDF, donc si un incident affecte une seule phase, cela peut vous affecter et pas le voisin. Simple hypothèse, car il se peut aussi que les cartes soient un peu différentes.
Avant de statuer sur la cause de vos soucis à répétition, il faut voir de quoi est morte la carte encore en place ; n'hésitez pas à la démonter pour gagner du temps et y faire les observations et mesures que vous connaissez maintenant.
04 décembre 2025 à 09:57
Conseils 16 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour merci pour vos retours.
Dernière carte flashée et bien cramée en photo de 1 à 3
J'ai pris les mesures diodes 500 approximativement UVPN...
Le dissipateur j'ai de la continuité.
La carte à flashée sur un autre point voir photo 1 les 2 grosses cartes noire une est totalement cramée exploser rien à voir avec la fois dernière.
Pour agrandir les images, cliquez dessus.
Dernière carte flashée et bien cramée en photo de 1 à 3
J'ai pris les mesures diodes 500 approximativement UVPN...
Le dissipateur j'ai de la continuité.
La carte à flashée sur un autre point voir photo 1 les 2 grosses cartes noire une est totalement cramée exploser rien à voir avec la fois dernière.
Pour agrandir les images, cliquez dessus.
04 décembre 2025 à 16:03
Conseils 17 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonsoir.
C'est toujours la même zone qui est touchée, mais avec une variante. Les 2 "cartes noires" sont des ponts redresseurs, ils contiennent chacun 4 diodes. Pour aller plus loin dans ma recherche d'explication, j'ai besoin que vous refassiez des mesures sur le transistor PFC monté sur dissipateur, mais cette fois en calibre 200 ohms, celui qui permet de mesurer des résistances faibles. Ce transistor a 3 pattes notées G (grille), C (collecteur) et E (émetteur). Pour chaque carte, celle des réponses 2-3 et celle nouvellement démontée, mesurez la résistance entre GC, GE et EC. Donnez aussi la valeur que vous lisez quand vous mettez en contact ferme les 2 pointes de touche.
Mon sentiment est que la carte qui vient d'être démontée n'a pas apprécié une microcoupure (entre 0.3 et 0.8 seconde), parce que le pont explosé n'est pas celui qui "alimente" le PFC. Quand la coupure dépasse disons 2 secondes, la machine s'arrête complètement, puis va rebooter, sans dommage notable.
Au niveau du pont explosé, voyez vous des traces de suie que vous pouvez enlever avec un doigt, y compris sur la surface métallique sur laquelle il était vissé? Car lorsqu'un pont explose par courant trop violent, on voit en général des dépôts de suie et je n'en vois pas sur la photo. Le pont aurait pu être cassé à cause d'un serrage (beaucoup) trop violent, et dans ce cas la suie est optionnelle.
C'est toujours la même zone qui est touchée, mais avec une variante. Les 2 "cartes noires" sont des ponts redresseurs, ils contiennent chacun 4 diodes. Pour aller plus loin dans ma recherche d'explication, j'ai besoin que vous refassiez des mesures sur le transistor PFC monté sur dissipateur, mais cette fois en calibre 200 ohms, celui qui permet de mesurer des résistances faibles. Ce transistor a 3 pattes notées G (grille), C (collecteur) et E (émetteur). Pour chaque carte, celle des réponses 2-3 et celle nouvellement démontée, mesurez la résistance entre GC, GE et EC. Donnez aussi la valeur que vous lisez quand vous mettez en contact ferme les 2 pointes de touche.
Mon sentiment est que la carte qui vient d'être démontée n'a pas apprécié une microcoupure (entre 0.3 et 0.8 seconde), parce que le pont explosé n'est pas celui qui "alimente" le PFC. Quand la coupure dépasse disons 2 secondes, la machine s'arrête complètement, puis va rebooter, sans dommage notable.
Au niveau du pont explosé, voyez vous des traces de suie que vous pouvez enlever avec un doigt, y compris sur la surface métallique sur laquelle il était vissé? Car lorsqu'un pont explose par courant trop violent, on voit en général des dépôts de suie et je n'en vois pas sur la photo. Le pont aurait pu être cassé à cause d'un serrage (beaucoup) trop violent, et dans ce cas la suie est optionnelle.
04 décembre 2025 à 18:52
Conseils 18 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonsoir.
Voici les mesures sur la nouvelle carte qui a dernièrement pétée :
GC 0.08
GE 0.08
CE 0.05
2 points de touche 0.05 si il s'agit bien de la pointe en contact du multimitre entre elles?
Ancienne carte qui a pété:
GC 0.09
GE 0.09
CE 0.06
Concernant la suie je n'en vois pas non plus a vue d'œil par contre si je frotte au niveau d'où ça a pété j'ai le doigt légèrement noir mais c'est très très léger.
Voici les mesures sur la nouvelle carte qui a dernièrement pétée :
GC 0.08
GE 0.08
CE 0.05
2 points de touche 0.05 si il s'agit bien de la pointe en contact du multimitre entre elles?
Ancienne carte qui a pété:
GC 0.09
GE 0.09
CE 0.06
Concernant la suie je n'en vois pas non plus a vue d'œil par contre si je frotte au niveau d'où ça a pété j'ai le doigt légèrement noir mais c'est très très léger.
08 décembre 2025 à 19:48
Conseils 19 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
Petit correctif, vos mesures sont du style 00.8 et non 0.08 comme vous l'écrivez, ce genre d'appareil a une résolution de 0.1 ohm et non 0.01 ohm. Pas grave.
Donc les 2 IGBT sont totalement en CtCt. Si on enlève la "tare" de 0.5, on a un CtCt parfait entre C et E. Plus un claquage de la grille (normalement, aucun courant ne passe entre G et les 2 autres).
Sur la carte qui vient d'être déposée, avez-vous la D105 de morte aussi? Si oui, alors comme sur l'autre carte le microP pourrait être touché là aussi, donc carte irréparable. Si D105 apparaît intègre (mesurer ses 2 diodes, voir schéma réponse 8), alors changer le pont et l'IGBT pourrait la ramener à la vie, mais sous réserves quand même.
Je soupçonne que cette carte ait été montée sur l'UE avec un couple de serrage trop violent. Le pont résiste quelques mois, mais finit par casser. Au moment précis où le pont cède, alors la patte 1 n'évacue plus l'énergie de la réactance vers les gros condos, du coup un pic de tension très élevé apparaît sur la patte 2 de l'IGBT, ce qui le tue. Si vous ne comprenez pas tout, dites-vous que vous ne serez pas le seul...
Pour agrandir l'image, cliquez dessus.
Petit correctif, vos mesures sont du style 00.8 et non 0.08 comme vous l'écrivez, ce genre d'appareil a une résolution de 0.1 ohm et non 0.01 ohm. Pas grave.
Donc les 2 IGBT sont totalement en CtCt. Si on enlève la "tare" de 0.5, on a un CtCt parfait entre C et E. Plus un claquage de la grille (normalement, aucun courant ne passe entre G et les 2 autres).
Sur la carte qui vient d'être déposée, avez-vous la D105 de morte aussi? Si oui, alors comme sur l'autre carte le microP pourrait être touché là aussi, donc carte irréparable. Si D105 apparaît intègre (mesurer ses 2 diodes, voir schéma réponse 8), alors changer le pont et l'IGBT pourrait la ramener à la vie, mais sous réserves quand même.
Je soupçonne que cette carte ait été montée sur l'UE avec un couple de serrage trop violent. Le pont résiste quelques mois, mais finit par casser. Au moment précis où le pont cède, alors la patte 1 n'évacue plus l'énergie de la réactance vers les gros condos, du coup un pic de tension très élevé apparaît sur la patte 2 de l'IGBT, ce qui le tue. Si vous ne comprenez pas tout, dites-vous que vous ne serez pas le seul...
Pour agrandir l'image, cliquez dessus.
09 décembre 2025 à 00:35
Conseils 20 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
La D105 n'a pas explosé cette fois-ci. Elle est intacte à première vue.
Ce qui nous intéresserait surtout, c'est de comprendre pourquoi cette carte électronique cesse de fonctionner constamment. Et pourquoi elle ne dure pas plus de 2 ou 3 ans.
Nous aimerions également savoir si nous devons chercher le problème ailleurs que sur la pompe.
Nous sommes démunis, perdus et anxieux avec cette pompe.
Ce qui nous intéresserait surtout, c'est de comprendre pourquoi cette carte électronique cesse de fonctionner constamment. Et pourquoi elle ne dure pas plus de 2 ou 3 ans.
Nous aimerions également savoir si nous devons chercher le problème ailleurs que sur la pompe.
Nous sommes démunis, perdus et anxieux avec cette pompe.
09 décembre 2025 à 21:24
Conseils 21 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
J'ai donc mesure les 3 soudures de la d105. J'ai pas 2 soudures mais 3.... ou alors pas compris la demande...
J'ai mis le multimètre sur la mesure en photo...
J'obtiens approximativement 700 600 entre les points.
Une carte trop serrée pourrait vivre 2ans et 9 mois?!
Et les autres pourquoi ont elles pétées aussi vite.
Il est vrai que parfois on avait de l'orage à ce moment là mais mes voisins n'ont jamais ce genre de problème je suis la seule a avoir des ennuis avec ma pompe....
J'ai mis le multimètre sur la mesure en photo...
J'obtiens approximativement 700 600 entre les points.
Une carte trop serrée pourrait vivre 2ans et 9 mois?!
Et les autres pourquoi ont elles pétées aussi vite.
Il est vrai que parfois on avait de l'orage à ce moment là mais mes voisins n'ont jamais ce genre de problème je suis la seule a avoir des ennuis avec ma pompe....
10 décembre 2025 à 09:54
Conseils 22 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Voici le multimètre.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
10 décembre 2025 à 09:55
Conseils 23 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
J'ai meme entre 2 des 3 pâtes de la d105 1300 exactement... et les autres entre 700 et 600.
Oui pardon entre ce ge cg plus du 00.8 que 00.08
Oui pardon entre ce ge cg plus du 00.8 que 00.08
10 décembre 2025 à 10:04
Conseils 24 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
J'aurais aimé savoir aussi en quoi sert un pont de façon simple.
Le problème ne viendrait pas non plus du compresseur ?
Ou d'un problème dans la tableau électrique de la maison ?
Pour rappel : La suie est très très très légèrement présente si je passe mon doigt sur le pont mais pas une grosse suie.. et y a juste une petite trace noire sur la carte de ce côté.
Voici en photo de jour le pont et sa couleur et le derrière de la carte au niveau des soudures du pont.
Pour agrandir les images, cliquez dessus.
Le problème ne viendrait pas non plus du compresseur ?
Ou d'un problème dans la tableau électrique de la maison ?
Pour rappel : La suie est très très très légèrement présente si je passe mon doigt sur le pont mais pas une grosse suie.. et y a juste une petite trace noire sur la carte de ce côté.
Voici en photo de jour le pont et sa couleur et le derrière de la carte au niveau des soudures du pont.
Pour agrandir les images, cliquez dessus.
10 décembre 2025 à 10:20
Conseils 25 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Disons qu'il ne faut pas forcément se polariser sur une panne répétitive. Comme je l'ai dit, un pont de diodes qui explose par courant prohibitif génère un nuage de suie et des projections qui salissent les alentours. Ici vous n'en avez pas, donc je pense que l'hypothèse serrage trop violent est probable. Et votre post initial ne parle pas de panne répétitive.
Imaginez que votre voiture ait son joint de culasse HS. Vous la donnez à réparer, mais l'apprenti du garagiste oublie de resserrer la culasse avec son joint neuf. Et rebelote après 1500km. Vous allez dire "foutue bagnole de cette marque de ..." Mais pour la 2ème panne le constructeur n'y est pour rien!
Mesurez la D105, et si ses 2 diodes sont bonnes, alors remplacer l'IGBT et le pont cassé pourrait redonner vie à l'ensemble.
Pour la sensibilité aux microcoupures, la marque Sanyo y est hypersensible, parce qu'elle n'arrête pas le PFC quand la HT baisse subitement (lors de la microcoupure). Les autres marques le font à priori : dès que la HT perd 20V (par ex), le PFC est inhibé pour éviter la mort de l'IGBT à la fin de la microcoupure.
Imaginez que votre voiture ait son joint de culasse HS. Vous la donnez à réparer, mais l'apprenti du garagiste oublie de resserrer la culasse avec son joint neuf. Et rebelote après 1500km. Vous allez dire "foutue bagnole de cette marque de ..." Mais pour la 2ème panne le constructeur n'y est pour rien!
Mesurez la D105, et si ses 2 diodes sont bonnes, alors remplacer l'IGBT et le pont cassé pourrait redonner vie à l'ensemble.
Pour la sensibilité aux microcoupures, la marque Sanyo y est hypersensible, parce qu'elle n'arrête pas le PFC quand la HT baisse subitement (lors de la microcoupure). Les autres marques le font à priori : dès que la HT perd 20V (par ex), le PFC est inhibé pour éviter la mort de l'IGBT à la fin de la microcoupure.
10 décembre 2025 à 10:26
Conseils 26 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
10 décembre 2025 à 13:16
Conseils 27 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bon, ma réponse de 10:26 a été écrite avant que vos 4 posts ne soient visibles. Pas grave.
Un pont de diodes est un assemblage de 4 diodes avec 2 entrées et 2 sorties ; on y entre la tension alternative du secteur, qui va de -320V à +320V, et on sort des arches de sinusoïdes positives, qui évoluent entre 0 et +320V, avec une fréquence de 100Hz, alors que celle du secteur est de 50Hz. Si on branche un condo chimique en sortie, alors la tension reste en gros vers +320V, avec quand même des creux et des bosses, mais d'amplitude réduite (entre 5 et 100V, suivant le courant tiré). Sans condo, l'amplitude des creux est de 320V, donc très instable. Le PFC permet de réduire l'oscillation résiduelle (jusqu'à 100V) à quelques volts.
Oui, la D105 contient 2 diodes. Je le disais au post 19 :"Si D105 apparaît intègre (mesurer ses 2 diodes, voir schéma réponse 8)". Si vous mesurez ses 2 diodes en série, vous mesurez la somme 600 + 700 = 1300. Donc la carte est probablement réparable, comme je le disais précédemment.
Je vois mal le problème venir du compresseur, dans la mesure où il a été changé. Quant au tableau électrique, je vous ai déjà répondu. Ou alors il faudrait qu'une des vis sur les disjoncteurs soit desserrée... et que cela crée des microcoupures intempestives.
Un pont de diodes est un assemblage de 4 diodes avec 2 entrées et 2 sorties ; on y entre la tension alternative du secteur, qui va de -320V à +320V, et on sort des arches de sinusoïdes positives, qui évoluent entre 0 et +320V, avec une fréquence de 100Hz, alors que celle du secteur est de 50Hz. Si on branche un condo chimique en sortie, alors la tension reste en gros vers +320V, avec quand même des creux et des bosses, mais d'amplitude réduite (entre 5 et 100V, suivant le courant tiré). Sans condo, l'amplitude des creux est de 320V, donc très instable. Le PFC permet de réduire l'oscillation résiduelle (jusqu'à 100V) à quelques volts.
Oui, la D105 contient 2 diodes. Je le disais au post 19 :"Si D105 apparaît intègre (mesurer ses 2 diodes, voir schéma réponse 8)". Si vous mesurez ses 2 diodes en série, vous mesurez la somme 600 + 700 = 1300. Donc la carte est probablement réparable, comme je le disais précédemment.
Je vois mal le problème venir du compresseur, dans la mesure où il a été changé. Quant au tableau électrique, je vous ai déjà répondu. Ou alors il faudrait qu'une des vis sur les disjoncteurs soit desserrée... et que cela crée des microcoupures intempestives.
10 décembre 2025 à 13:59
Conseils 28 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonsoir.
Certaines personnes m'indiquent qu'il faut mettre de la pâte thermique sur les ponts diode ça serait sûrement pour ça que ça aurait pète. Confirmez vous cette position et cette éventualité ?
Merci à vous car j'ai peur que ça pète de nouveau si rien n'a de nouveau été mis...
J'ai regardé de plus prêt l'ancienne carte électronique avant celle ci et en photo j'ai pu voir également que le pont diode identique à celle qui a dernièrement pétée est également fissuré..
Pour agrandir l'image, cliquez dessus.
Certaines personnes m'indiquent qu'il faut mettre de la pâte thermique sur les ponts diode ça serait sûrement pour ça que ça aurait pète. Confirmez vous cette position et cette éventualité ?
Merci à vous car j'ai peur que ça pète de nouveau si rien n'a de nouveau été mis...
J'ai regardé de plus prêt l'ancienne carte électronique avant celle ci et en photo j'ai pu voir également que le pont diode identique à celle qui a dernièrement pétée est également fissuré..
Pour agrandir l'image, cliquez dessus.
14 décembre 2025 à 22:25
Conseils 29 dépannage climatisations
PAC Atlantic Alfea Extensa air/eau de 2018 carte UE grille sans cesse
Bonjour.
C'est vrai qu'il est d'usage de mettre de la pâte thermique sur les composants qui chauffent beaucoup. Mais d'une part vos ponts chauffent modérément (ils sont prévus pour 15A 600V (ce sont des D15XB60) mais le courant qui les traverse dépasse rarement 10A, plutôt 6A en régime normal), et de toute façon ils sont quand même vissés sur une masse métallique. La pâte est là pour parfaire un transfert thermique qui est déjà là. Mais c'est une bonne précaution que d'en mettre pour la suite, je l'admets.
Le juge de paix sera de tester les 4 diodes incluses dans chaque pont. Ses pattes sont, en commençant par celle qui est "esseulée" : PLUS-----------AC1----AC2----MOINS. En mode test de diodes, vous devez lire environ 600 en mettant le fil rouge sur la 1ère patte citée de chaque paire :
MOINS AC1
MOINS AC2
AC1 PLUS
AC2 PLUS
Pour celui qui est franchement cassé, vous lirez certainement les mesures 3 et 4 à l'infini ("1"). Si votre pont ci-dessus a ses mesures bonnes, alors ce serait encore un serrage trop violent mais sans conséquence électrique. Vous avez donc 4 ponts à mesurer. A vous.
C'est vrai qu'il est d'usage de mettre de la pâte thermique sur les composants qui chauffent beaucoup. Mais d'une part vos ponts chauffent modérément (ils sont prévus pour 15A 600V (ce sont des D15XB60) mais le courant qui les traverse dépasse rarement 10A, plutôt 6A en régime normal), et de toute façon ils sont quand même vissés sur une masse métallique. La pâte est là pour parfaire un transfert thermique qui est déjà là. Mais c'est une bonne précaution que d'en mettre pour la suite, je l'admets.
Le juge de paix sera de tester les 4 diodes incluses dans chaque pont. Ses pattes sont, en commençant par celle qui est "esseulée" : PLUS-----------AC1----AC2----MOINS. En mode test de diodes, vous devez lire environ 600 en mettant le fil rouge sur la 1ère patte citée de chaque paire :
MOINS AC1
MOINS AC2
AC1 PLUS
AC2 PLUS
Pour celui qui est franchement cassé, vous lirez certainement les mesures 3 et 4 à l'infini ("1"). Si votre pont ci-dessus a ses mesures bonnes, alors ce serait encore un serrage trop violent mais sans conséquence électrique. Vous avez donc 4 ponts à mesurer. A vous.
15 décembre 2025 à 10:52
