Question Forum Climatisation : Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonjour à tous.

J'ai un problème de communication entre UI et UE.
Ma PAC démarre, fait 1 à 3 cycles puis cela disjoncte pas le différentiel.
UE Winverter 364 2 leds allumées.
UI 3 puis led 1 et 2 clignotent, seule la led d315 reste allumé.
Le compresseur et le ventilo démarre et progressivement monte en régime par palier normalement jusqu'à pleine puissance.
Cycle normal dégivrage également.
C'est toujours à la fin du dégivrage ou au moment de la première accélération.
J'ai lu et relu les posts : 5796, 2600, 4403, 4289.
A bientot 75 ans je m'oriente plutôt vers un test de carte par électro standard : UE Sanyo PPW -CR364 GVH8B série 0089180 fabrication 7-11-2008.
L'ensemble n'avait à ce jour eu aucun problème (30058 heures).
L'installateur en retraite, la station qui suivait liquidée, j'ai fait appel à une entreprise Qualipac qui m'a envoyé un "technicien" qui ne connait pas ce matériel.
Prises de photos et de références puis plus rien.
Consommation compresseur normale. Par contre léger ronronnement au niveau de l'UE.
Quand cela disjoncte il se produit un claquement.
En façade toutes les cartes présentent un aspect normal derrière ?
SVP vers quelle carte je dois m'orienter ?
Cordialement et merci à l'avance pour votre pertinence.
Bonne journée.
28 novembre 2021 à 11:33
Réponse 1 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Re.
J'ai fait une erreur c'est sur UI que 2 leds sont allumées sur L'UE 3 puis une seule.
Mes excuses.
28 novembre 2021 à 12:15
Réponse 2 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir.
Je reviens vers vous.
L'UE est une SANYO SPW-CR 364GVH8B
J'ai passé à la loupe les cartes et n'ai rien remarqué, démarrage normal fonctionne normalement 2-3 cycles puis claquement à l'UE au niveau des cartes.
Clignotement des leds 1 et 2 au démarrage, led 115 allumé par contre la 041 je ne les jamais vu allumées.
A priori c'est la même carte qu'ALEX 1282 question 2600.
SVP la led 41 correspond à quoi.

Connexions resserrées, compresseur, ventilo, circulateur OK.
Liaison rien remarqué, produit de la chaleur.
Fusibles, sondes, électrovannes.... ??
Cordialement. Merci.

Pour agrandir les images, cliquez dessus.
20211123 11022820211123 11021320211123 110714 1 20211127 14153520211127 141943


Pour agrandir l'image, cliquez dessus.
20211123 110701 1

01 décembre 2021 à 22:33
Réponse 3 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Bonjour.

Quelques points méritent d'être précisés ou reformulés.
1/ "fait 1 à 3 cycles puis cela disjoncte pas le différentiel". Vous voulez dire "fait 1 à 3 cycles, puis cela disjoncte, mais ce n'est pas le différentiel qui saute"?
2/ "fait 1 à 3 cycles". Qu'appelez-vous cycle? Le temps entre 2 dégivrages, ou une marche suivie d'un arrêt suite à consigne atteinte?
3/ Le disjoncteur qui saute est bien un triphasé? Il alimente UI et UE, ou seulement l'UE? Si seulement l'UE, il est alors normal que l'UI affiche erreur de communication puisque l'UE ne peut plus envoyer d'infos.
4/ Quand vous entendez le clac, ne serait-ce pas un relais qui décolle? Ce qui serait logique puisque la disjonction implique que plus rien n'est alimenté, y compris les bobines de relais.

Cordialement, Dom.
02 décembre 2021 à 12:41
Réponse 4 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Bricovidéo
Administrateur
Bricovidéo
10 955 messages
Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 56 094 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour - Photo Patrice Faro
Sapin de Noël Paris. Photo Patrice Faro. Ça y est, les embrouilles commencent. Choisir le sapin, le transporter jusqu'à la maison. Ensuite l'installer et poser la déco. Et à la fin de l'histoire, le mettre à la poubelle. Joyeux Noël à tous. Patrice. Paris Décembre 2021. Canon EOS M6 Mark II. Objectif Zoom Sigma 10-20 mm. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
02 décembre 2021 à 12:50
Réponse 5 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonjour, merci Dom-Aom.

C'est un disjoncteur tri qui alimente la PAC (UI et UE).
Pour moi un cycle c'est démarrage lent puis montée en régime par palier (5), après 20 minutes ou plus à pleine puissance dégivrage.
Cela se produit avant obtention de température de consigne.
Elle est raccordée à un ballon tampon de 300 litres, et un circulateur indépendant de son disjoncteur assure la circulation dans le plancher chauffant fonctionne en loi d'eau avec retour à 20 degrés.
Le clac fait pensait à un relais qui saute.
Cordialement.
02 décembre 2021 à 14:17
Réponse 6 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Ce qui est étonnant, c'est que malgré les disjonctions qui se répètent, rien ne semble avoir claqué dans votre installation, aucun composant ne s'est mis en court-circuit par exemple. Puisqu'elle arrive à démarrer et à produire de la chaleur durant un certain temps. Et ce n'est à priori pas une fuite à la terre dans la mesure où votre disjoncteur de PAC ne semble pas être différentiel.

Pouvez-vous donner les caractéristiques de votre disjoncteur (ou en faire une photo)? Et quelles sont les puissances nominale et maximale de votre PAC? En général c'est marqué sur le côté de l'UE.
02 décembre 2021 à 16:36
Réponse 7 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir.

Photos disjoncteur prise trop près 3 couplés ensemble pour la PAC le quatrième circulateur pour le plancher à côté c'est pour couper les jours EJP déconnecté en ce moment pour recherche panne piles neuves dans le thermostat d'ambiance.

L'entreprise qui est venue voir (5 semaines d'attente) a passé une annonce pour trouver un dépanneur avec expérience.
Celui qui est venu était embauché depuis une semaine et ne connaissait que Stibel et Atlantic.
Les vrai pros sont plutôt rares.

Bonne soirée cordialement. Merci.

Pour agrandir les images, cliquez dessus.
erreur 04 pac 03erreur 04 pac 02erreur 04 pac 01

03 décembre 2021 à 19:10
Réponse 8 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Bonjour.

Moi qui espérais lire les caractéristiques du disjoncteur, c'est raté... Refaites une photo vue de plus loin, le modérateur en extraira la partie intéressante.

Le constructeur ne devrait pas indiquer sur la plaque 400V, car vous êtes très certainement en 3x230V, et la PAC utilise le neutre, donc on est en fait en 230 amélioré. D'ailleurs les condos haute tension sont des 400VDC, ce qui est incompatible avec un 400VAC avant redressement.

Bref, votre PAC tire environ 1kW / 4.5A sur chaque phase. Reste à savoir le type de disjoncteur... et s'il est toujours bon!
04 décembre 2021 à 10:05
Réponse 9 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

PL
Membre inscrit
PL
12 044 messages
Bonjour,
Pas du tri mais tetra Tri 380+ Neutre. Ce qui bizarre, est que la PAC fait un ou plusieurs cycles de fonctionnement et il ne passe rien, il se peut qu'il y ait une surintensité au redémarrage après dégivrage, mais ?
Ou le disjoncteur est devenu "faible" ?
04 décembre 2021 à 12:06
Réponse 10 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir.
Merci à vous deux.

Réf Hager
AT 45 F
Oeller
X POLE
PL 56 -C614/4
Au cas où photos pas exploitables.
Cordialement. Merci.
04 décembre 2021 à 18:42
Réponse 11 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages

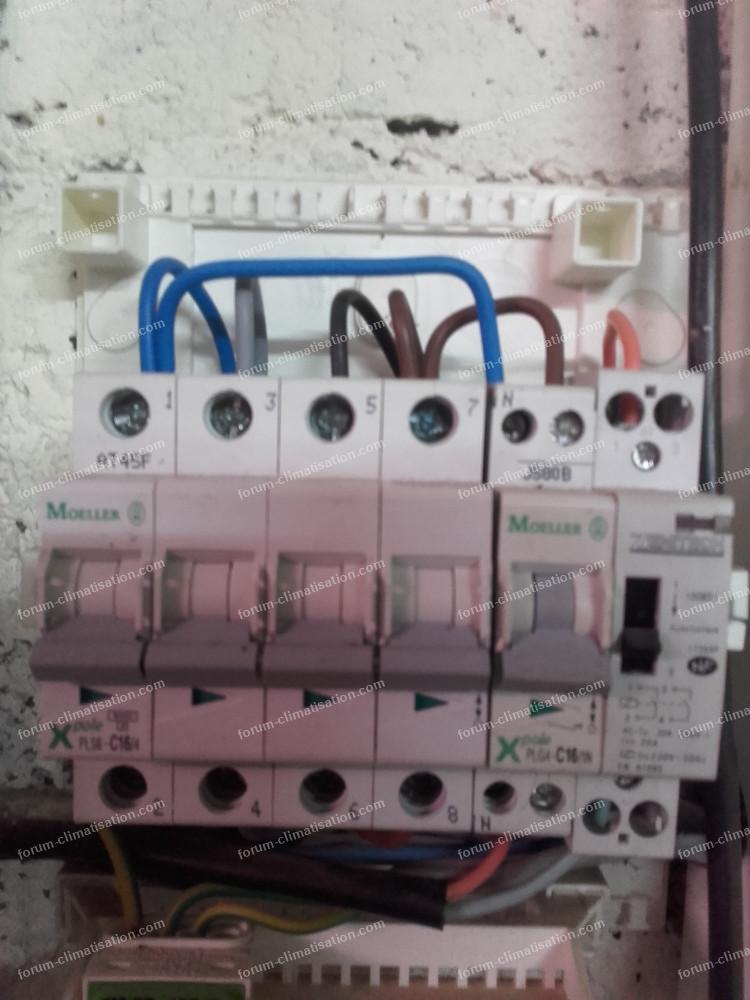

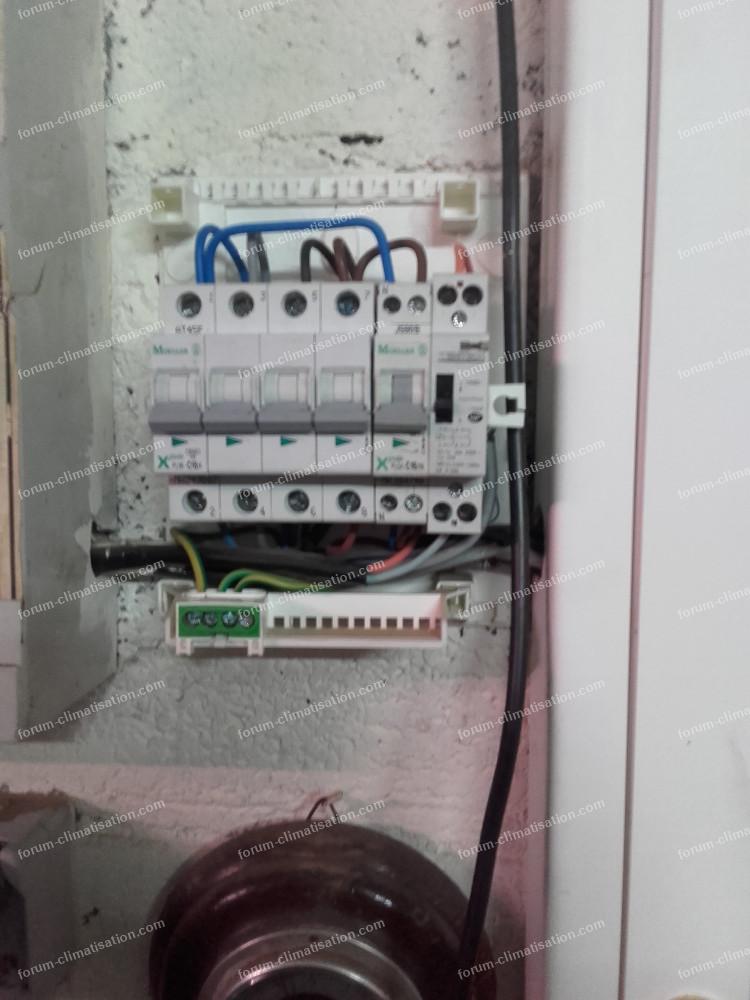

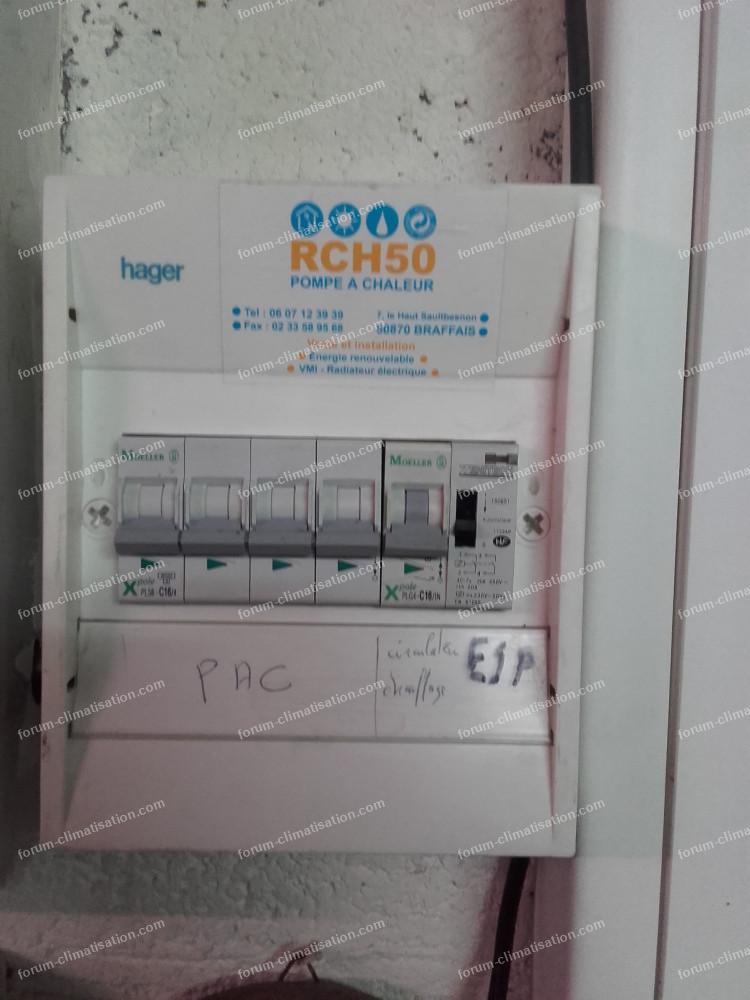

Nouvel essai pour photos.

Pour agrandir les images, cliquez dessus.
20211204 17495320211204 17484720211204 174817

04 décembre 2021 à 22:03
Réponse 12 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Bonjour.

Le texte, c'est pas folichon non plus :
- Hager, c'est uniquement le boîtier, pas les éléments
- Oeller : en fait Moeller
- PL56 : en fait PLS6
- C614/4 : en fait C16/4. Un p'tit tour chez l'opticien?... :-)

Bref, c'est un disjoncteur 16A par phase courbe C. Si la PAC consomme réellement 4-5A par phase, ça ne devrait pas sauter... MAIS, vérifiez le serrage de toutes les vis qui arrivent ou partent des disjoncteurs et à l'arrivée sur la PAC. Si une phase n'arrive plus sur elle, les autres vont compenser, et dans la mesure où le PFC n'est pas du type actif sur cette PAC, les pointes de courant à chaque alternance pourraient dépasser les 16A sur une phase toujours bien connectée.
05 décembre 2021 à 08:26
Réponse 13 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonjour à tous.
Le Télethon, la garde des petits enfants terminée ainsi qu'un rendez-vous médical en plus du quotidien, je reviens vers vous.
Un grand merci, l'idée connexion est d'actualité, lundi la platine de commande était désactivée les 2 leds de l'UI allumées, les 4 de l'UE éteinte.
Ce matin je profite de pas de pluie, platine active, UI OK, UE tout éteinte en heurtant le support des cartes, les 4 leds se sont allumées un court instant et j'ai récidivé, ce qui me pousse à penser connexions, frottements fils, mauvais contact.
A bientôt, bonne journée, je vous tiens informé. CRD
08 décembre 2021 à 11:17
Réponse 14 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir.
Après avoir observé fils et connexions, j'ai déposé les 3 cartes l'unité extérieure :
sur la carte mère au dos des connexions 206 et 207 c'est douteux,
sur la carte puissance 2 condos douteux ainsi que résistance rompue à côté de la diode d200,
sur la petite carte je remarque rien.

Cordialement merci, conseils bienvenus.

Pour agrandir les images, cliquez dessus.
dscf6590dscf659320211208 172352dscf6606dscf6595dscf6599

08 décembre 2021 à 19:02
Réponse 15 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonjour.
Ce jour j'envoie les 3 cartes de l'UE à Electro standard.
10 décembre 2021 à 10:27
Réponse 16 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonjour à tous.
En espérant que vous avez passé un bon Noël malgré la pandémie.

J'ai reçu mes cartes restaurées le 24.
Sous la HIC6CR364GVH8 je dois déposer une couche de pâte thermique.
Je trouve sur le net des conductivités différentes, voire non précisées mais certaines font allusion à de l'interférence électrique.
Sur le forum j'ai lu que l'on pouvait une feuille pour la liaison thermique.
Lequel est le mieux, voire les deux.
Avis et références bienvenus.

Merci cordialement.
Bonne fin d'année.
26 décembre 2021 à 15:51
Réponse 17 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Bonjour.

Un IPM n'a pas besoin de feuille isolante, sa face métallique arrière est isolée de ses composants internes. Ce qui n'est pas le cas pour certains transistors à dos métallique, relié à la patte centrale ; dans ce cas, une feuille est obligatoire.

Mettre une fine couche de pâte, sans excès, car plus on en met moins les calories s'évacuent facilement.

Cordialement, Dom.
29 décembre 2021 à 19:05
Réponse 18 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir.
Un grand merci à DOM.

Carte 364 fine couche serrage sans excès mise en place des 2 autres cartes et des connexions dans l'ordre inverse de la dépose j'avais pris soin de tout marquer en plus des photos.

Bien que je n'ai pas le détail seules les cartes 484 et 604 ont subi intervention. La 364 un contrôle d'après la facture de visu sur la 604 le support de l'eprom a été changé et peut-être autre chose.
Sur la 484 les 4 gros condensateurs et le petit prés de led (210) pour le moins à la mise en tension les 2 leds de l'UI allumées.
Pour l'UE la carte 484 la led prés des condos s'allume de nouveau.

Sur la 604 la 115 allumée ainsi que L1 et L2 la 41 restent éteintes pas de message d'erreur ce matin nouvel essai pour envisager la mise en service.
UI OK.
UE la 115 allumée la 41 éteinte la L1 et L2 clignotent alternativement pendant une minute avant de clignoter ensemble pendant 2 minutes le temps de couper l'alimentation.
Le message erreur 04 est là de nouveau.
Cette après midi j'ai observé et j'ai l'impression que le petit condo (210) est à nouveau HS.
Sans avoir mis en service, juste en tension.
Cordialement, merci.
11 janvier 2022 à 18:31
Réponse 19 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Photo.
Pour avis HS ou pas ?
Merci. Cordialement.

Pour agrandir l'image, cliquez dessus.
20220111 164327 1

11 janvier 2022 à 18:55
Réponse 20 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

Dom-Aom
Membre inscrit
Dom-Aom
5 889 messages
Bonjour.

Sur la photo de 18:55, qu'est-ce qui est censé être potentiellement HS?... "Petit condo (210)"... kesako?

Pour le décryptage des clignotements de LEDs, aucune idée, car je n'ai pas la moindre doc sur cette machine, juste des photos. Je peux intervenir avec quelque succès sur des marques qui ont des documentations dignes de ce nom, comme Hitachi, mais pour Sanyo, dur dur...

Je ne suis pas sûr de pouvoir vous aider plus dans vos déboires, hélas.

Cordialement, Dom.
12 janvier 2022 à 00:23
Réponse 21 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir à tous.

Merci à Dom.
Oui c'est le petit condo, mais pour quelle raison.
J'ai récupéré ce jour la notice d'installation auprès de l'artisan en retraite qui avait posé la PAC (50 pages).

Le clignotement alternatif des leds 1 et 2 correspond à l'adressage automatique en cours.
Le clignotement simultané des leds 1 et 2 correspond à l'alarme de l'adressage automatique.

Soit E 15 puissance de l'UI trop faible contrôler le câblage bus de communication.
" " la platine électronique extérieure.

E 20 adressage automatique interrompu UE ne peut recevoir aucun signal de l'UI _contrôle bus
_ " " platine UE

Il me faut suivre la ligne bus 1 fil rose et un bleu.

Par contre aucune information sur la led 41, doit-elle être allumée ou éteinte ni ce à quoi elle correspond.
La carte 604 je l'ai vu sur une autre marque je vais essayer de retrouver où je l'ai vu.
J'ai 2 stations techniques mais elles sont à 250 km.

Merci bonne soirée, je continue mes recherches.
13 janvier 2022 à 21:33
Réponse 22 du forum climatisation

Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri

terrien33
Membre inscrit
terrien33
15 messages
Bonsoir à tous.
Pour info et par correction, ce nouveau message.
Le petit condo que je disais était en fait une résistance (entre la connexion 216 et le condo de droite) carte 484GVH8, ligne bus changée, les cartes mises en place, après 6 semaines d'attente un dépanneur est venu sur place, il m'avait prévenu 4 semaines minimum.
A la mise en service toujours problème de connexion. Il a vérifié divers paramètres, contacté la hotline, diverses manipulations pour apprendre que le problème venait de la configuration de l'eprom.
Contact chez électro-standard, effectivement ils ont changé la carte, par contre la nouvelle est programmée pour deux ventilateurs, renvoi de la carte mère de l'UE ainsi que celle de l'UI afin d'établir la relation, mise en place de nouveau et j'ai mis en tension, liaison OK.
A la mise en service démarrage normal, au moment où le ventilo doit partir en palier. Arrêt sans disjoncter.
Après attente nouvel essai, 30 secondes et arrêt de nouveau.
Affichage P22, ce qui correspond à un défaut de fonctionnement du ventilateur.

L'inverter stoppe après détection de l'alarme. Le ventilo tourne librement.
Nouveau problème à élucider.
Bonne soirée à tous.
10 mars 2022 à 19:15
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Climatisation

  • 1. PAC Air Eau Fujitsu General en panne
    N°6742 : Bonjour, J'ai une PAC Fujitsu General modèle RO-36LE. Elle est panne depuis fin novembre, lorsque j'ai voulu la remettre en route. Elle affiche le code erreur 01: "problème de communication entre l’unité intérieure et...
  • 2. Panne pompe à chaleur Sanyo affiche erreur E04
    N°2600 : Bonjour, et bonne année 2015 ! Ma PAC "Airpac Ophely" basée sur un bloc extérieur SANYO SPW CR604GVH56C et une unité interne basée sur une carte CR-UXRP71B présente une erreur E04 (Problème de communication entre le groupe...
  • 3. Code erreur 04 PAC Sanyo Prothea en relève de chaudière
    N°5042 : Bonsoir à tous, Nous avons fait installer en 2009 une PAC air/eau Sanyo – Prothea (Module extérieur Sanyo SPW-C606VEH - Module intérieur Prothea) en relève de chaudière au fioul. Jusqu’à hier, nous n’avions pas eu...
  • 4. PAC air/eau SANYO DC Inverter R410A - Thermostat HS ?
    N°3553 : Bonjour, Premièrement, je suis novice en la matière donc pardonnez mes confusions... J'ai un problème (très curieux) au niveau de mon régulateur de ma pompe à chaleur air/eau Sanyo DC Inverter R410A En effet, après 5...
  • 5. Panne PAC air/eau carte électronique UE ne répond plus
    N°2445 : Bonjour à tous, Depuis longtemps je rêvais de posséder une PAC air/eau mais vu mes faibles moyens j'hésitais. Grâce à ma prime de retraite je me suis payé une PAC discount achetée en Chine. J'ai réussi à l'installer...
  • 6. PAC Air Eau Atlantic Fujitsu de nouveau en panne
    N°2638 : Bonjour à toutes et tous. Après avoir parcouru ce forum riche en interventions diverses je m'en remets à vous avant de prendre la décision de jeter ma pompe à chaleur à la déchetterie et repasser sur une simple chaudière...
  • 7. Problème PAC AIR/AIR HITACHI RAM80-QH5
    N°2980 : Bonjour, Je viens sur ce forum pour trouver de l'aide à mon problème. Je vous remercie d'avance pour l'aide que vous pourrez m'apporter J'ai une PAC HITACHI avec 2 blocs extérieurs RAM80-QH5 et 2x4 splits depuis 2006....
  • 8. Carte PAC HS
    N°1944 : Bonjour, J'ai probablement la carte principale HS dans ma PAC, quelqu’un pourrait-il m'éclairer SVP ? Merci d'avance !
  • 9. Panne AIRPAC Winverter Erreur P22
    N°5756 : Bonjour. Mon matériel Airpac WINVERTER 3,42KW (Unité extérieure Sanyo SPW-CR364GVH56B) J'ai redémarré ma PAC Air/Eau cette semaine après l'arrêt estival annuel. Le démarrage s'est effectué normalement, mes radiateurs...
  • 10. Erreur E01 PAC Airpac Winverter
    N°5974 : Bonsoir, Je fais appel à des experts. J'ai ma PAC ce soir qui m'indique E01 en message d'erreur. C'est une Winverter air / eau sur un plancher chauffant. J'ai coupé électriquement la PAC et redémarré mais pas de...
>>> Résultats suivants pour : Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
