Climatiseur Hitachi quadrisplits ne s'allument plus

10131

Question Forum Dépannage Climatisation : Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonjour les pros.

Je dispose d'une clim réversible Hitachi quadrisplits.
Depuis cette nuit seuls 2 splits s'allument Les 2 autres ne bipent même pas.
Ref UE: RAM-72QH5
Ref UI : 3 en RAK-25QH8 (w) et 1 en RAK-35QH8 (w)
Le multimètre indique une tension sortante de l'UE sur les 4 bornes.
Auriez-vous une idée de la panne ?
Un ami m'a soufflé l'idée des cartes électroniques sur 2 UI HS ... 2 en même temps c'est étrange non ?
Je précise que je suis méga novice et de surcroît une femme.
Merci.

17 juin 2025 à 12:46

Réponse 1 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

Bonjour George.

Vous mesurez "une tension sortante" sur les 4 paires de fils qui partent vers les UI. Mais vous ne dites pas combien... Normalement, il faut environ 35V continus (VDC, pas VAC). Que lisez-vous sur les 4 paires?

Normalement, après une coupure du secteur puis son rétablissement, toutes les UI doivent avoir leur volet qui fait un aller retour. Est-ce le cas sur les 2 UI à problème? Comparez avec une bonne.

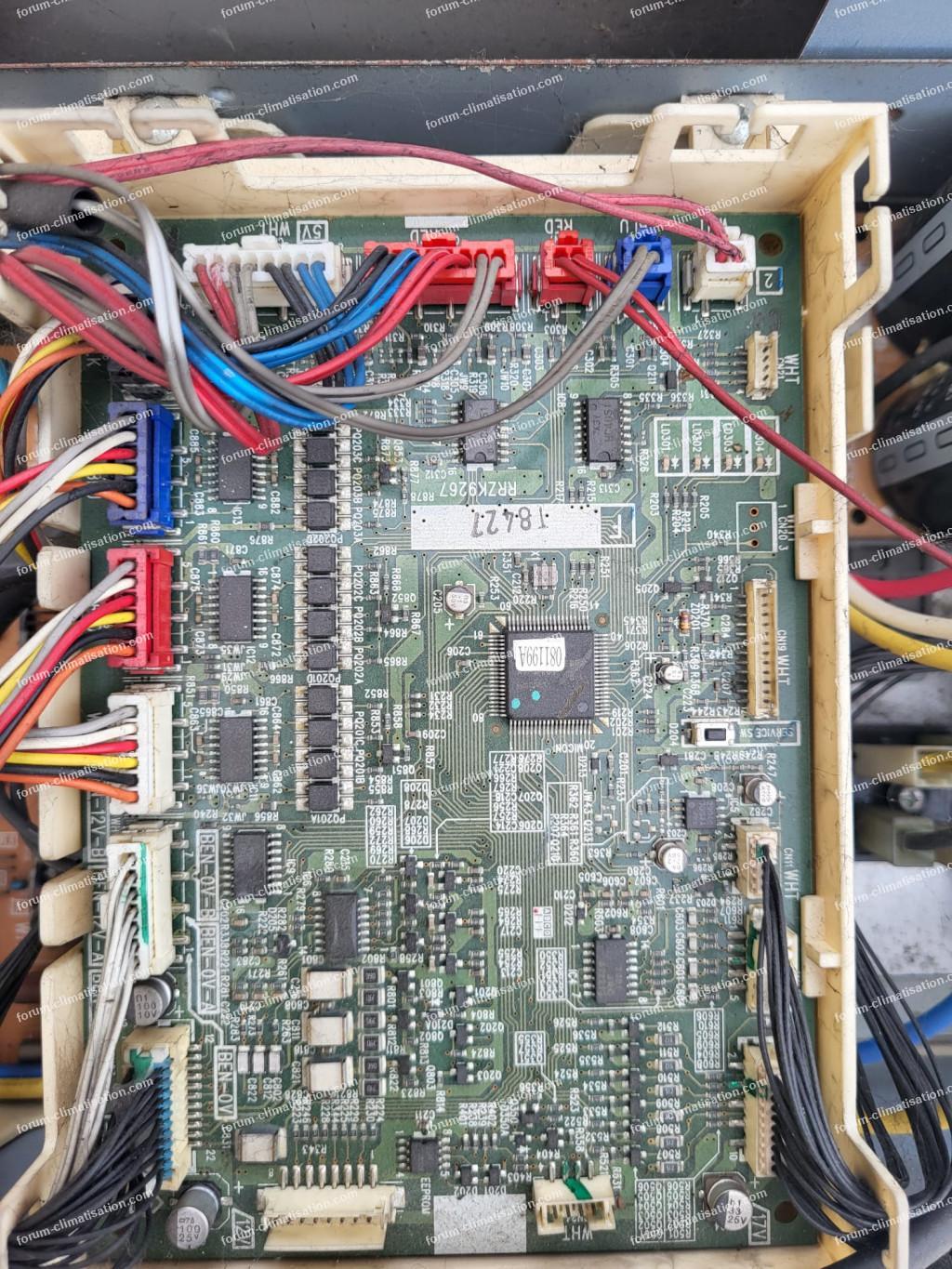

Une photo des 2 plus grandes cartes de l'UE serait un plus pour aller plus loin. Que font les LEDs LD301 à 304sur la carte verte au milieu de l'UE?

17 juin 2025 à 14:11

Réponse 2 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

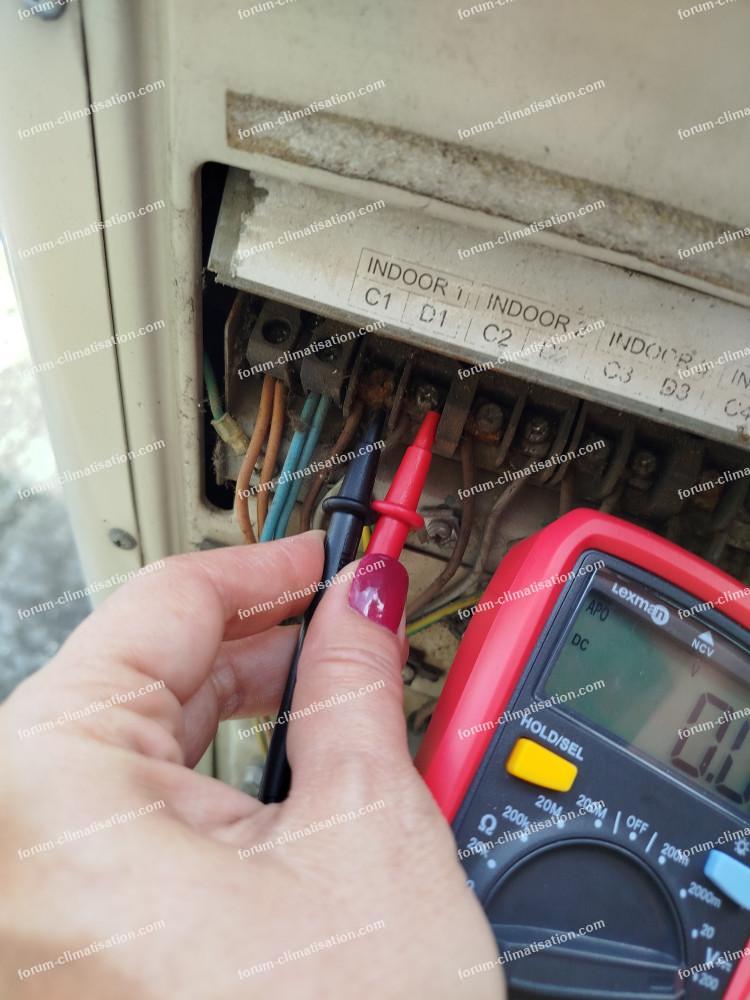

Bonjour Dom, comme ceci ? Valeur 0 en sortie de l'UE , j'ai testé une UI qui fonctionne j'ai bien 35 sur la paire qui arrive a l'UI mais 0 sur les 2 autres.
Les volets ne bougent pas ils sont en position '' fermé ''
Quand je dis que j'ai de la tension dans l'UE j'ai 230 a l'arrivée.
Concernant les LED j'avais lu l'un de vos anciens posts je ne les trouve pas.

Pour agrandir les images, cliquez dessus.

17 juin 2025 à 14:31

Réponse 3 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Oura je viens de trouver les leds ! La 304 clignote en vert les autres sont éteintes

17 juin 2025 à 14:49

Réponse 4 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

J'ai baissé le disjoncteur, puis rallumé la led 304 a clignoté verte en alternance avec la led 301 en rouge puis le ventilateur s'est mis à tourner, la 301 a stoppé de clignoter mais là 303 s'allume en rouge maintenant.
La 304 continue de clignoter.

17 juin 2025 à 15:02

Réponse 5 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

OK, vous aviez un peu divagué dans votre description des symptômes. Donc 2 UI qui sont à 0 est un immense classique chez Hitachi, entre autres sur un RAM72. Vous avez une carte un peu cachée qui porte 2 alimentations identiques, chacune donne du 35V et du 12V pour 2 UI, et une de ces alimentations ne marche plus. En général, c'est dû au régulateur d'alim STRF6667B, qu'il faut remplacer, de préférence par un 6654 plus robuste. Il est dispo chez indipc.fr, par ex. Achetez-en 2. Cela vous fera une pièce d'avance pour le jour où l'autre alim sera HS. Ou vous changez les 2 d'un coup, mais gardez celui encore bon (IC3). Il faudra peut-être plier leurs pattes différemment, un détail.

Pour plus d'infos, lisez la question 2997, la carte en question est en réponse 7. Vos UI HS étant 1 et 2 (si j'en crois votre photo 1), alors c'est IC2 qu'il faut changer (pas IC3), et les sorties 12 et 35V sont sur le connecteur noir, pas le blanc.

Il est normal que LD304 clignote avec votre panne, LD303 n'est pas un problème.

17 juin 2025 à 15:43

Réponse 6 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Oui j'ai eu un peu de mal au début.

17 juin 2025 à 16:08

Réponse 7 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonjour, me revoilà. Nous avons changé la fameuse alimentation, mais cela ne fonctionne pas.

30 juin 2025 à 20:23

Réponse 8 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Vous disiez qu'il y avait 2 régulateurs, j'en ai donc remplacé 1.
Cependant, je n'arrive pas à trouver le 2ème.
Pourriez-vous m'indiquer où le chercher sur la carte ?
Pensez-vous qu'un autre composant ait été endommagé à cause du régulateur défectueux ?
Est-ce que le plus simple, bien que plus coûteux, serait de remplacer la carte entière ?

30 juin 2025 à 21:34

Réponse 9 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

Bonjour.

Je parie que vous n'êtes pas intervenue sur la bonne carte... :-(

Je disais en réponse 5 "Vous avez une carte un peu cachée qui porte 2 alimentations identiques". Et vous vous êtes jetée sur la grande carte qu'on voit quand on ouvre l'UE... Cette carte n'est pas (du tout) cachée... Et elle n'a pas 2 structures identiques!

Je dois reconnaître qu'en Q2997 réponse 7 on voit 2 cartes. Mais clairement la 2ème photo porte 2 structures totalement identiques. C'est elle qui est en panne chez vous. Comme chez l'internaute 2997. Et cette carte est un peu cachée, il faut la trouver...

01 juillet 2025 à 07:42

Réponse 10 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Oh zut, oui, nous avons changé le régulateur unique sur la grande carte. Celle-ci était cachée par la petite carte que nous avons bougée, mais je comprends mieux pourquoi nous ne trouvions pas le 2ème régulateur du coup :/
Même si, a priori, le régulateur que nous avons changé marquait des traces de crémage, il y a donc une autre carte avec 2 régulateurs, okkkk.
Au vu de la chaleur du moment, je ne peux pas monter sur le toit terrasse ! Je monterai samedi chercher cette fameuse carte un peu cachée. Pourriez-vous nous dire à peu près où elle se trouve par rapport à la grande carte...?
Je tenais à vous remercier, dom-aom. Je lis toutes vos réponses sur diverses questions... Vous êtes vraiment une pépite !
Mille fois merci pour votre aide.
Sandrine.

01 juillet 2025 à 20:18

Réponse 11 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

C'est nooonnn, je l'ai trouvé ! Je n'ai pas pu résister à monter pour voir. Je l'ai trouvée !
Elle se trouve à droite de la grande carte, en effet, cachée sous une autre.
Je m'occuperai de cela samedi et je ne manquerai pas de vous en informer.
Merci encore.

01 juillet 2025 à 21:25

Réponse 12 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Encore une petite question... Est-ce grave si nous avons remplacé IC1 par un STRF6654 ?

01 juillet 2025 à 22:27

Réponse 13 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

Bonjour.

"Est-ce grave si nous avons remplacé IC1 par un STRF6654 ?" Tout dépend du nombre de 6654 que vous avez acheté. Parce qu'il faudra un 6654 pour réparer la carte en panne. Si vous en avez acheté une palette, alors laissez en place celui que vous venez de mettre, il est plus robuste que le 6523 d'origine (puissance fournie 190W au lieu de 120 pour le 6523). Si un seul acheté, alors remettez le 6523 sur la grande carte et migrez le 6654 sur la carte en panne (et ne vous trompez pas de régulateur!)

02 juillet 2025 à 07:21

Réponse 14 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonjour Dom,

Je tenais à vous informer que suite à vos recommandations, j'ai acheté deux régulateurs.
Je retiens de cette expérience qu'il est important d'écouter les experts.
Je dois avouer que j'ai fait quelques erreurs en essayant de changer le régulateur moi-même, mais ce soir l'électronicien est passé pour remplacer IC2.
Je suis un peu inquiète de faire des dégâts en essayant de le faire moi-même (je précise que je suis novice et en plus une femme, haha). Je vous tiendrai au courant de la suite des événements.
Bien à vous.

02 juillet 2025 à 16:29

Réponse 15 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonsoir, comme promis je vous apporte des nouvelles. Le changement de IC2 n'a malheureusement pas résolu le problème.
Nous avons testé tous les composants, y compris le fusible, et tout est en ordre.
La seule anomalie révélée est que, logiquement, il me semble que du 230V arrive et doit être transformé en une tension plus basse. Cependant, cela ne se produit pas et la tension semble toujours être de 230V à la sortie.
Avez-vous encore de la ressource Dom ou est-il plus simple de trouver une nouvelle carte ?

02 juillet 2025 à 19:59

Réponse 16 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

A ce stade, est-ce que la clim fonctionne toujours sur les 2 splits qui n'avaient pas de problème? Si plus rien ne marche, c'est ennuyeux. Une des interventions aurait pu provoquer un dommage collatéral... Dans ce cas, les LD301 à 304 sont là pour nous aider.

"Ma" carte sort en 2 câbles et ces câbles arrivent sur la grande carte de l'UE sur 2 connecteurs, un noir et un blanc. Sur les 4 fils de chaque câble, vous avez 2 fils pour du 35V, et 2 pour du 12V (les plus rapprochés). Mesurez ces 4 tensions sur les connecteurs en question et documentez-les.

"la tension semble toujours être de 230V à la sortie" : pas compris... Les sorties vers les UI sont en 35VDC. "Ma" carte reçoit en entrée du 330VDC et fabrique les 4 tensions mentionnées.

De la ressource?... Après 8170 messages, je ne suis pas à 3 près... :-))

02 juillet 2025 à 22:41

Réponse 17 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Oui les 2 splits qui fonctionnaient sont toujours opérationnels.

Toujours les 2 autres qui ne répondent pas du tout a la télécommande.
L’électronicien a mesuré tous les composants en les comparants avec la rangée de ic3 qui elle est opérationnelle.

Il nous dit qu'après le transformateur ferrite de ic3 il a dû 32 v or après celui d'ic2 il a dû 230 !
Est ce possible que le transformateur soit HS et que cela crée une surcharge ?

Concernant les LED les 301 et 304 clignotent sans cesse j'ai commencé à compter les clignotements mais cela dépasse très largement les 30 ... J'ai trouvé votre lien vers les différents codes défauts, je ne trouve pas mon problème.

02 juillet 2025 à 22:56

Réponse 18 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

Les transfos d'alims sont abaisseurs, puisque des impulsions de 330V au primaire génèrent des tensions de 35 et 12V aux secondaires. Donc pour moi il est impossible que l'on ait du 230V après le transfo. En revanche, si une tension supposée continue est en fait une oscillation d'amplitude suffisante, alors un voltmètre numérique peut totalement perdre les pédales et afficher n'importe quoi. Cela peut arriver si une diode ou un condensateur chimique est HS, par exemple.

En question 9518, une personne avait la même panne que vous. Sur mon conseil, elle a changé les 2 régulateurs, mais il s'est avéré que l'un d'eux présentait un défaut de fabrication : il fonctionnait une minute puis cessait durablement toute activité. Du coup le fabricant n'a pas vu ce défaut, puisque le test avant la mise au stock ne dure que quelques secondes. Et la malchance a voulu que cette pièce foireuse ait remplacé le régulateur HS de sa carte, ce qui faisait croire à un défaut de la carte et non du régulateur. Peut-être que c'est ce qui vous arrive...

Du coup, je suggère que vous remettiez le 6523 sur la grande carte, et transfériez son 6654 sur la petite carte.

Essayez de savoir à quel endroit votre électronicien a mesuré 230V. Comment était réglé le voltmètre, DC ou AC?

03 juillet 2025 à 09:21

Réponse 19 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonsoir Dom.

Vraiment merci de votre patience ...
Alors il n'y avait pas de "AC ou DC" sur son multimètre je l'ai vu positionner vers le V avec un 3 petits tirets et un trait continue dessous.
Il a ensuite remplacé IC2 par la 6654 que j'avais en rab.
Il a également utilisé un genre de pistolet thermique muni d'un petit écran, sur la petite carte IC3 s'affichait bien en rouge ainsi que d'autres composants derrière IC3 mais vers IC2 ça ne brillait presque pas.
Il a aussi émis des doutes sur une petite résistance juste devant IC2.

Je vous avoue que je m'endors clim, je rêve clim, je me réveille clim, je crois avoir lu toutes vos interventions sur ce forum pour tenter de trouver.
J'ai trouvé un monsieur collectionneur de cartes lol sur LBC, il vend une pwd a 50€ je vais tenter ça en priant très fort.
Contrairement à vous je commence a ne plus avoir de ressource lol.

03 juillet 2025 à 19:23

Réponse 20 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Dom-Aom
Membre inscrit

8 186 messages

Bonjour George.

Faut pas vous désespérer comme ça, votre panne est relativement simple à réparer, et je suis sûr qu'elle est à la portée de votre assistant. Qui me paraît bien équipé avec sa caméra thermique. 3 tirets soulignés veulent dire DC. Il aurait été bien de mesurer les sorties 12 et 35V sur le connecteur noir (le blanc est OK), je l'avais préconisé au milieu de ma réponse 16.

Sachez aussi que vous pouvez permuter les câbles à 4 fils pour mettre en service les 2 autres UI, si parmi les 2 "HS" l'une d'elles vous manque cruellement.

04 juillet 2025 à 09:06

Réponse 21 forum climatisation climatiseurs

Climatiseur Hitachi quadrisplits ne s'allument plus

Sand1312
Membre inscrit

15 messages

Bonsoir Dom.

Oui je sais qu'il ne faut pas désespérer, c'est justement parce que je n'aime pas que les choses me résistent que parfois j'ai des petits coups de mou mais demain je suis décidée, je vais procéder aux mesures que vous me demandez et tenter de trouver cette fichue panne.
Les splits qui ne fonctionnent pas actuellement ne me manquent pas, je suis juste inquiète pour cet hiver car il est mon seul moyen de chauffage, je voudrais partir en vacances en août l'esprit tranquille.
A demain pour le compte rendu des mesures.
GS ;)

04 juillet 2025 à 21:06
