Question Forum Dépannage Climatisation : Clim LG qui disjoncte carte électronique grillée ou pas ?
Bonjour.
Suite à un orage, le soir-même mon climatiseur LG fait disjoncter tout le tableau électrique (protection de la personne).
Sur le compresseur extérieur, le fil couleur rouge brique a été débranché (on m'a dit que c'est pour protéger le circuit).
Quand on allume le split intérieur, il se met en route et les pâles du compresseur extérieur tournent pendant quelques minutes puis s'arrêtent
Est-ce que cela veut dire que la carte électronique fonctionne encore ou pas ?
Ou alors peut-il s'agir d'un autre élément grillé suite à l'orage ou pas du tout ?
Ou est-ce que tout cela exclut qu'un élément ait été grillé par l'orage ?
Merci beaucoup pour votre aide.
Suite à un orage, le soir-même mon climatiseur LG fait disjoncter tout le tableau électrique (protection de la personne).
Sur le compresseur extérieur, le fil couleur rouge brique a été débranché (on m'a dit que c'est pour protéger le circuit).
Quand on allume le split intérieur, il se met en route et les pâles du compresseur extérieur tournent pendant quelques minutes puis s'arrêtent
Est-ce que cela veut dire que la carte électronique fonctionne encore ou pas ?
Ou alors peut-il s'agir d'un autre élément grillé suite à l'orage ou pas du tout ?
Ou est-ce que tout cela exclut qu'un élément ait été grillé par l'orage ?
Merci beaucoup pour votre aide.
16 juin 2025 à 16:29
Réponse 1 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Bonjour, la référence complète aurait été bien.
Sans schéma électrique pas facile de savoir.
Mais en attendant en ayant débranché ce fils, la carte à l'air de fonctionner, je pencherais sur un compresseur HS.
Si vraiment le cas en inverter il faut remplacer la carte Inverter avec.
Citation :
le fil couleur rouge brique a été débranché (on m'a dit que c'est pour protéger le circuit).
Sans schéma électrique pas facile de savoir.
Mais en attendant en ayant débranché ce fils, la carte à l'air de fonctionner, je pencherais sur un compresseur HS.
Si vraiment le cas en inverter il faut remplacer la carte Inverter avec.
17 juin 2025 à 09:11
Réponse 2 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Bonjour.
Comme PL : il manque les références des éléments, et, j'ajouterais, une photo qui montre entre autres le fil rouge brique...
Comme PL : il manque les références des éléments, et, j'ajouterais, une photo qui montre entre autres le fil rouge brique...
17 juin 2025 à 09:31
Réponse 3 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
PL
Merci de votre réponse.
Est-ce que vous pensez que la carte inverter de mon LG ArtCool qui semble endommagée puisse avoir été endommagée par l'orage ? Puisque l'arrêt de fonctionnement de la clim s'est produite le soir-même de l'orage.
Quand j'ai voulu la rallumer, elle faisait sauter la "protection de la personne" du tableau électrique. Merci à vous
>Dom-Aom
Merci de votre réponse. Comme l'entreprise a rebranché le fil rouge, je n'ose pas toucher le boîtier pour ne pas me faire électrocuter.
Pensez-vous que l'orage est responsable du dégât ?
Merci encore.
Merci de votre réponse.
Est-ce que vous pensez que la carte inverter de mon LG ArtCool qui semble endommagée puisse avoir été endommagée par l'orage ? Puisque l'arrêt de fonctionnement de la clim s'est produite le soir-même de l'orage.
Quand j'ai voulu la rallumer, elle faisait sauter la "protection de la personne" du tableau électrique. Merci à vous
>Dom-Aom
Merci de votre réponse. Comme l'entreprise a rebranché le fil rouge, je n'ose pas toucher le boîtier pour ne pas me faire électrocuter.
Pensez-vous que l'orage est responsable du dégât ?
Merci encore.
17 juin 2025 à 15:26
Réponse 4 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Bonjour.
Ce ne serait pas la 1ère fois qu'un orage crée des dégâts sur une clim. Soit par surtension phase/neutre quand la foudre tombe sur un pylône, soit par décalage de la terre électrique quand elle tombe à proximité. Bon nombre de cas sur ce forum.
Je vois mal un fil >rouge< protéger quoi que ce soit, je pense que l'intervenant ne maîtrise pas trop le sujet et donne ça comme argument.
Si le disjoncteur est OFF, il n'y a aucun risque d'électrocution à enlever le capot de votre UE et faire une photo de carte. Le fil rouge peut tout simplement amener une tension vers son utilisation, et si l'utilisation est en court-circuit, il est normal que le problème disparaisse en enlevant ce fil.
Ce ne serait pas la 1ère fois qu'un orage crée des dégâts sur une clim. Soit par surtension phase/neutre quand la foudre tombe sur un pylône, soit par décalage de la terre électrique quand elle tombe à proximité. Bon nombre de cas sur ce forum.
Je vois mal un fil >rouge< protéger quoi que ce soit, je pense que l'intervenant ne maîtrise pas trop le sujet et donne ça comme argument.
Si le disjoncteur est OFF, il n'y a aucun risque d'électrocution à enlever le capot de votre UE et faire une photo de carte. Le fil rouge peut tout simplement amener une tension vers son utilisation, et si l'utilisation est en court-circuit, il est normal que le problème disparaisse en enlevant ce fil.
18 juin 2025 à 08:31
Réponse 5 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Dom-Aom,
Merci pour votre réponse.
Pouvez-vous me confirmer que le simple fait de retirer le fil de couleur "rouge brique" permet aux pales du climatiseur extérieur de tourner pendant 3 minutes ? Cela éliminerait alors formellement la possibilité que l'orage ait endommagé la climatisation et que ce ne soit qu'une panne due à l'usure ?
Cependant, lorsque nous reconnectons ce fil, la protection personne du tableau électrique saute.
Merci beaucoup.
Merci pour votre réponse.
Pouvez-vous me confirmer que le simple fait de retirer le fil de couleur "rouge brique" permet aux pales du climatiseur extérieur de tourner pendant 3 minutes ? Cela éliminerait alors formellement la possibilité que l'orage ait endommagé la climatisation et que ce ne soit qu'une panne due à l'usure ?
Cependant, lorsque nous reconnectons ce fil, la protection personne du tableau électrique saute.
Merci beaucoup.
18 juin 2025 à 21:11
Réponse 6 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Je ne peux pas me prononcer sans une photo qui montre ce fil et son environnement...
19 juin 2025 à 07:06
Réponse 7 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Dom-Aom

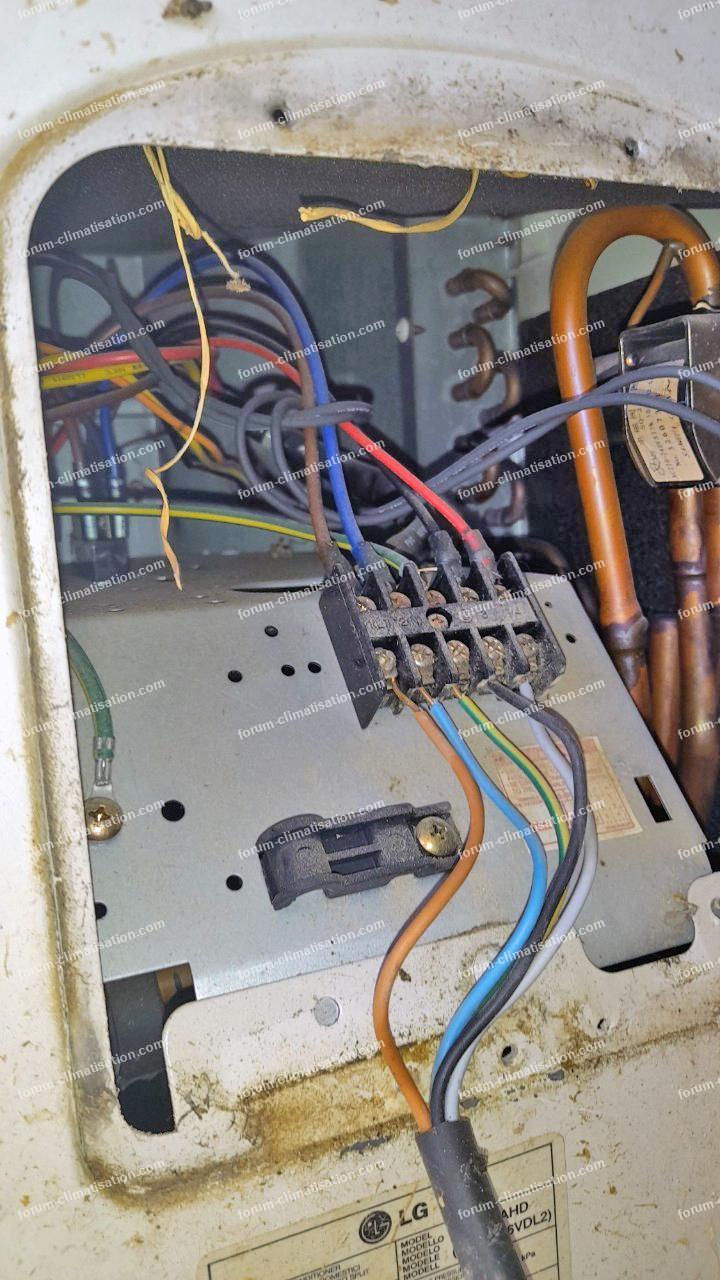

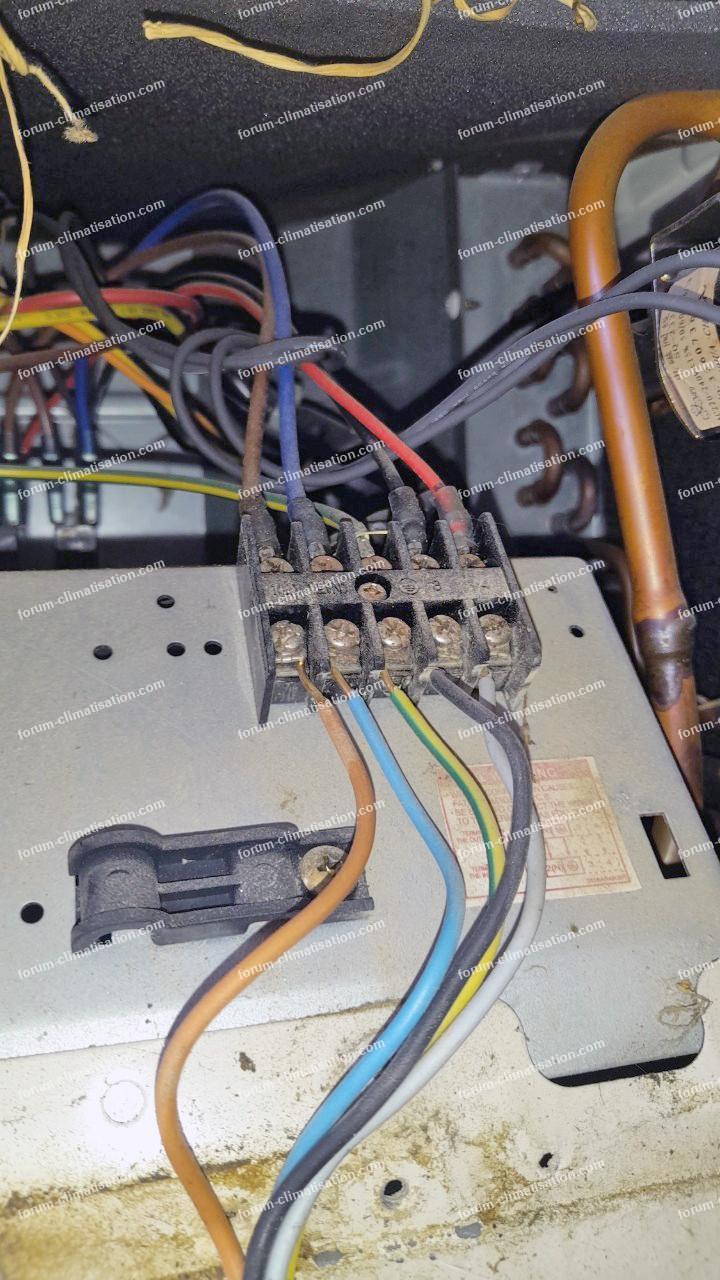

Voici deux photos de l'unité extérieure.
Avez-vous besoin d'autres photos ?
Merci beaucoup pour votre aide.
Pour agrandir les images, cliquez dessus.
Voici deux photos de l'unité extérieure.
Avez-vous besoin d'autres photos ?
Merci beaucoup pour votre aide.
Pour agrandir les images, cliquez dessus.
19 juin 2025 à 14:55
Réponse 8 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
La photo est un bon début, mais ça manque de peps... Je comprends que le fil rouge en question est celui qu'on voit à droite du bornier.
Initialement, PL et moi avions demandé la référence de la clim, elle est juste en bas de votre 1ère photo, mais le câble la cache. On ne sait pas non plus si c'est un (mono)split ou un multisplit. Je penche pour un mono.
A priori vous avez un unique câble qui arrive sur cette UE, ce qui implique que l'arrivée du jus se fait sur l'UI. Et dans ce cas il est étrange de voir 5 fils dont la terre, en général il y en a un de moins. A se demander si cette machine ne serait pas une "tout-ou-rien" (pas inverter). J'ai personnellement des TOR, et leurs liaisons UI/UE se font en 5 fils.
D'où l'importance de la réf (pour trouver sa doc). Une photo capot supérieur démonté serait pas mal non plus. Quelques vis à enlever. L'idée est de voir sur quoi aboutit le fil rouge.
Initialement, PL et moi avions demandé la référence de la clim, elle est juste en bas de votre 1ère photo, mais le câble la cache. On ne sait pas non plus si c'est un (mono)split ou un multisplit. Je penche pour un mono.
A priori vous avez un unique câble qui arrive sur cette UE, ce qui implique que l'arrivée du jus se fait sur l'UI. Et dans ce cas il est étrange de voir 5 fils dont la terre, en général il y en a un de moins. A se demander si cette machine ne serait pas une "tout-ou-rien" (pas inverter). J'ai personnellement des TOR, et leurs liaisons UI/UE se font en 5 fils.
D'où l'importance de la réf (pour trouver sa doc). Une photo capot supérieur démonté serait pas mal non plus. Quelques vis à enlever. L'idée est de voir sur quoi aboutit le fil rouge.
19 juin 2025 à 15:35
Réponse 9 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Dom-Aom
Excusez-moi pour le délai de ma réponse.

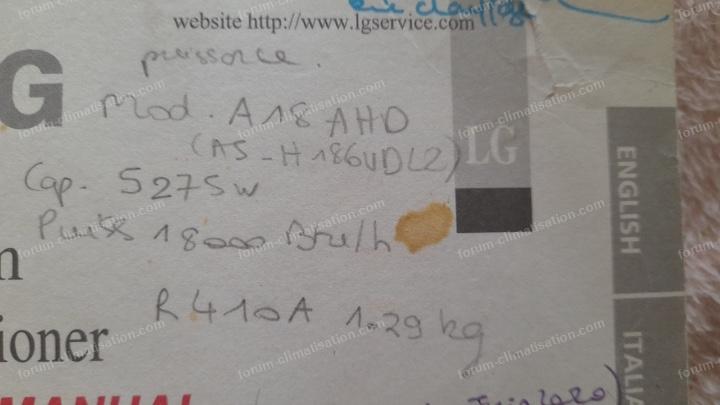

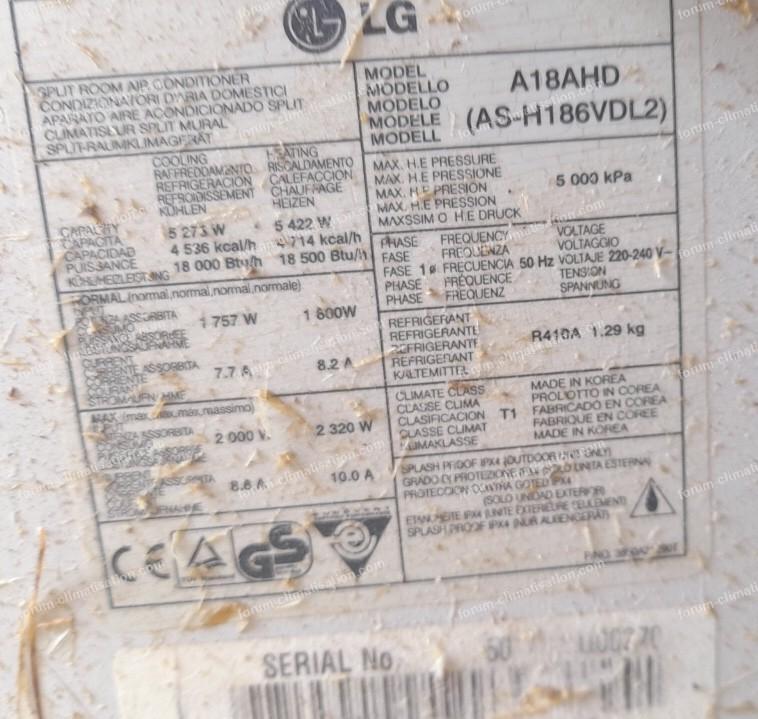

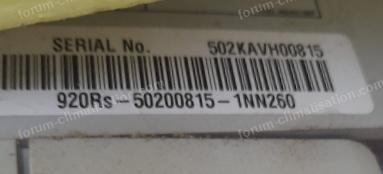

Voici de nouvelles photos avec plus de références sur le mono-split LG ArtCool.
Avez-vous besoin d'autres éléments ?
Merci énormément pour votre aide.
Pour agrandir les images, cliquez dessus.
Excusez-moi pour le délai de ma réponse.
Voici de nouvelles photos avec plus de références sur le mono-split LG ArtCool.
Avez-vous besoin d'autres éléments ?
Merci énormément pour votre aide.
Pour agrandir les images, cliquez dessus.
20 juin 2025 à 19:02
Réponse 10 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Je n'ai pas trouvé de doc sur cette clim. Mais l'étiquette ne montre que la puissance max, ce qui pourrait indiquer un TOR, puisqu'un inverter peut moduler entre 1000 et 4000W, par ex, et c'est d'ordinaire indiqué sur l'étiquette.
Oui, il me manque toujours une photo du dessus de l'appareil après retrait du capot. Si présence d'une grande carte électronique, alors c'est une inverter. Et je le redis, voir à quoi aboutit le fil rouge est crucial.
Notez que je serai absent quelques jours à partir de demain.
Oui, il me manque toujours une photo du dessus de l'appareil après retrait du capot. Si présence d'une grande carte électronique, alors c'est une inverter. Et je le redis, voir à quoi aboutit le fil rouge est crucial.
Notez que je serai absent quelques jours à partir de demain.
20 juin 2025 à 23:06
Réponse 11 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?

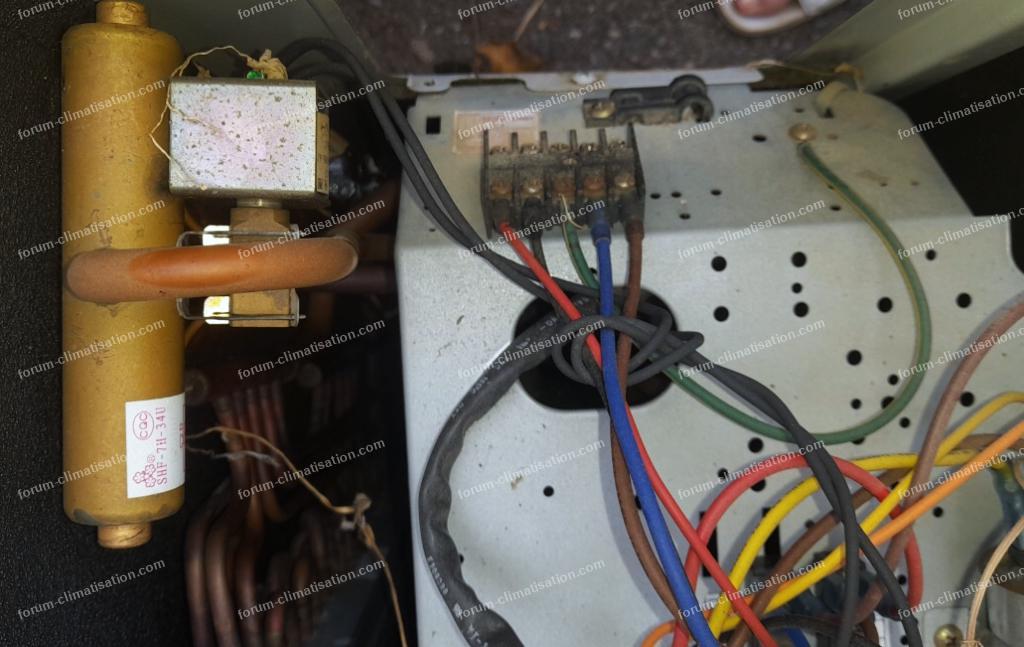

Voici les photos.
Excusez moi pour le retard.
Est-ce que le fait que les pales du compresseurs extérieur ont tourné 2 minutes lorsque le fil rouge a été déconnecté, exclut qu’un élément a été grillé par l’orage ?
Est-ce que vous avez de besoin de nouvelle de photos ?
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
Excusez moi pour le retard.
Est-ce que le fait que les pales du compresseurs extérieur ont tourné 2 minutes lorsque le fil rouge a été déconnecté, exclut qu’un élément a été grillé par l’orage ?
Est-ce que vous avez de besoin de nouvelle de photos ?
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
24 juin 2025 à 16:01
Réponse 12 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Bonjour.

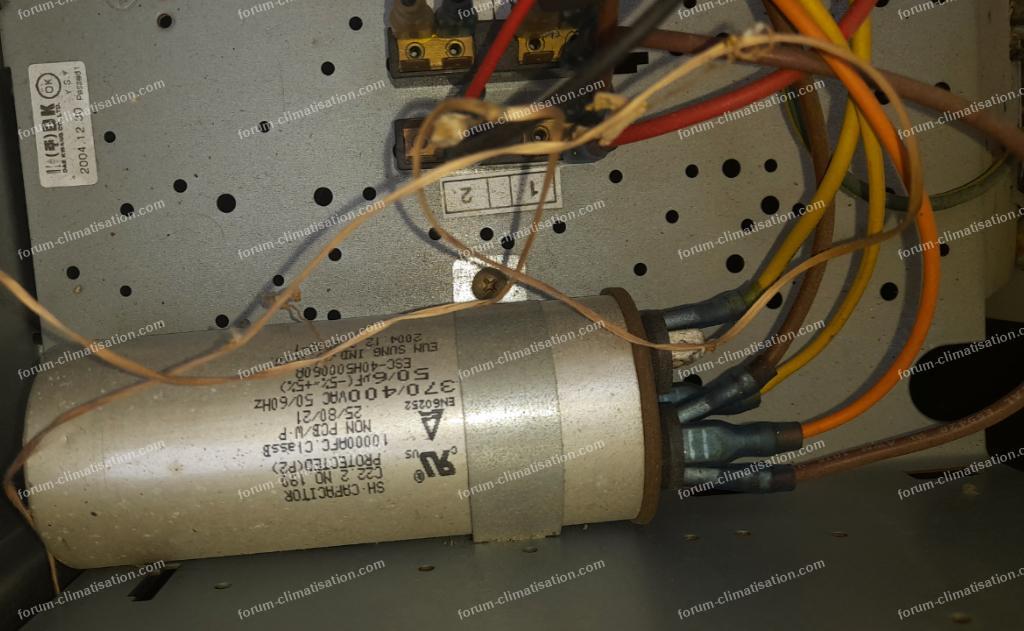

Alors, vu le gros condensateur de la dernière photo, votre clim >est< une TOR. Sur une telle clim, les 5 fils sont terre, commun (neutre ou phase), compresseur, ventilateur et vanne 4 voies. L'un de ses éléments (celui connecté au fil rouge) pourrait présenter une fuite à la terre, ce qui déclenche un disjoncteur ou interrupteur différentiel.
Mesurez les résistances par rapport au commun, il faut trouver environ 5 ohms, 200 ohms et 2500 ohms. Puis mesurez la résistance de ces éléments par rapport à la carcasse métallique de l'UE. Il faut normalement l'infini. Si vous lisez quelques kOhms, voire beaucoup moins, alors la fuite à la terre est avérée, et si c'est le compresseur (mon hypothèse privilégiée), la clim est à jeter... :-(
Il est probable qu'en enlevant le fil du compresseur la carte de l'UI se rende compte que le gaz ne change pas de température, et elle arrête l'excitation du compresseur (peut-être pour tenter un dégivrage pour résoudre le problème...)
Alors, vu le gros condensateur de la dernière photo, votre clim >est< une TOR. Sur une telle clim, les 5 fils sont terre, commun (neutre ou phase), compresseur, ventilateur et vanne 4 voies. L'un de ses éléments (celui connecté au fil rouge) pourrait présenter une fuite à la terre, ce qui déclenche un disjoncteur ou interrupteur différentiel.
Mesurez les résistances par rapport au commun, il faut trouver environ 5 ohms, 200 ohms et 2500 ohms. Puis mesurez la résistance de ces éléments par rapport à la carcasse métallique de l'UE. Il faut normalement l'infini. Si vous lisez quelques kOhms, voire beaucoup moins, alors la fuite à la terre est avérée, et si c'est le compresseur (mon hypothèse privilégiée), la clim est à jeter... :-(
Il est probable qu'en enlevant le fil du compresseur la carte de l'UI se rende compte que le gaz ne change pas de température, et elle arrête l'excitation du compresseur (peut-être pour tenter un dégivrage pour résoudre le problème...)
27 juin 2025 à 07:16
Réponse 13 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Dom-Aom.
Merci énormément pour votre réponse.
Est-ce que par rapport à vos observations, le fil rouge qui a été débranché (permettant de faire tourner les pâles pendant 2 minutes à son rallumage) exclut que ce soit l'orage qui ait détérioré/endommagé le compresseur ?
Merci encore pour vos conseils.
Merci énormément pour votre réponse.
Est-ce que par rapport à vos observations, le fil rouge qui a été débranché (permettant de faire tourner les pâles pendant 2 minutes à son rallumage) exclut que ce soit l'orage qui ait détérioré/endommagé le compresseur ?
Merci encore pour vos conseils.
28 juin 2025 à 10:27
Réponse 14 forum climatisation climatiseurs
Clim LG qui disjoncte carte électronique grillée ou pas ?
Raisonnons logiquement. Le fil rouge n'est pas
- celui du ventilo, puisque vous le voyez tourner fil débranché,
- celui de la vanne 4 voies, car en débranchant cette vanne vous seriez forcément en mode froid (impossible de faire du chaud sans ce fil)
... donc ce fil est celui du compresseur.
Les enroulements du (moteur du) compresseur voisinent la masse métallique du moteur. Si une surtension apparaît, genre 400V durant une fraction de seconde, il est possible qu'un arc se produise entre le cuivre émaillé de l'enroulement et le métal qui est à la terre ; et une fois l'arc établi, c'est le chemin ouvert à un passage de courant permanent.
Les mesures demandées au post 12 auraient permis d'asseoir cette hypothèse. Car avec les années (votre clim a au moins 15 ans, je pense), la chaleur du compresseur et les vibrations, le phénomène peut se produire sans surtension due à un orage. C'est arrivé à quelqu'un de ma famille ; les mesures que j'ai effectuées à l'époque ont signé son certificat de décès... Faire changer un compresseur est trop onéreux.
- celui du ventilo, puisque vous le voyez tourner fil débranché,
- celui de la vanne 4 voies, car en débranchant cette vanne vous seriez forcément en mode froid (impossible de faire du chaud sans ce fil)
... donc ce fil est celui du compresseur.
Les enroulements du (moteur du) compresseur voisinent la masse métallique du moteur. Si une surtension apparaît, genre 400V durant une fraction de seconde, il est possible qu'un arc se produise entre le cuivre émaillé de l'enroulement et le métal qui est à la terre ; et une fois l'arc établi, c'est le chemin ouvert à un passage de courant permanent.
Les mesures demandées au post 12 auraient permis d'asseoir cette hypothèse. Car avec les années (votre clim a au moins 15 ans, je pense), la chaleur du compresseur et les vibrations, le phénomène peut se produire sans surtension due à un orage. C'est arrivé à quelqu'un de ma famille ; les mesures que j'ai effectuées à l'époque ont signé son certificat de décès... Faire changer un compresseur est trop onéreux.
28 juin 2025 à 15:29
