Utilité d'un bypass de détendeur

9694

Question Forum Dépannage Climatisation : Utilité d'un bypass de détendeur

dodonny
Membre inscrit

4 messages

Bonjour.

Je débute dans la climatisation en tant que particulier.
Je suis professionnel de l’électronique dans la vie pro.

Je suis en train de remettre en route une climatisation et il y a une électrovanne qui permet de shunter (ou bypass) le détenteur (qui se trouve juste avant l'évaporateur).
A quoi ça sert est dans quel cadre doit-il se déclencher ?

Pour le contexte :
C'est un circuit qui sert sur une pompe à chaleur d'un ballon thermodynamique.
Un évaporateur (gaz-air) avec ventilation et échangeur à plaque (gaz-eau) sur le condenseur.
Plus une pompe de circulation pour faire circuler l'eau du ballon dans l'échangeur à plaque.
Réf : Elm Leblanc Ondea PAC l270

Merci d'avance pour vos éclairages.

Pour agrandir l'image, cliquez dessus.

20 octobre 2024 à 13:11

Forum climatisation dépannage 1

Utilité d'un bypass de détendeur

PL
Membre inscrit

13 905 messages

Bonjour.

Pouvez-vous nous envoyer avec la vue éclatée, la nomination des pièces numérotées, merci.
Et c'est quoi la référence et marque de votre machine ?

20 octobre 2024 à 16:24

Forum climatisation dépannage 2

Utilité d'un bypass de détendeur

dodonny
Membre inscrit

4 messages

Bonjour,
Merci pour votre réponse.
J'ai mis dans mon premier message la référence : c'est un chauffe-eau Elm Leblanc Ondea PAC-2 L 270 AI-S
J'ai remis la vue éclatée en entière ainsi qu'une photo de l'ensemble.

Pour agrandir les images, cliquez dessus.

20 octobre 2024 à 16:52

Forum climatisation dépannage 3

Utilité d'un bypass de détendeur

dodonny
Membre inscrit

4 messages

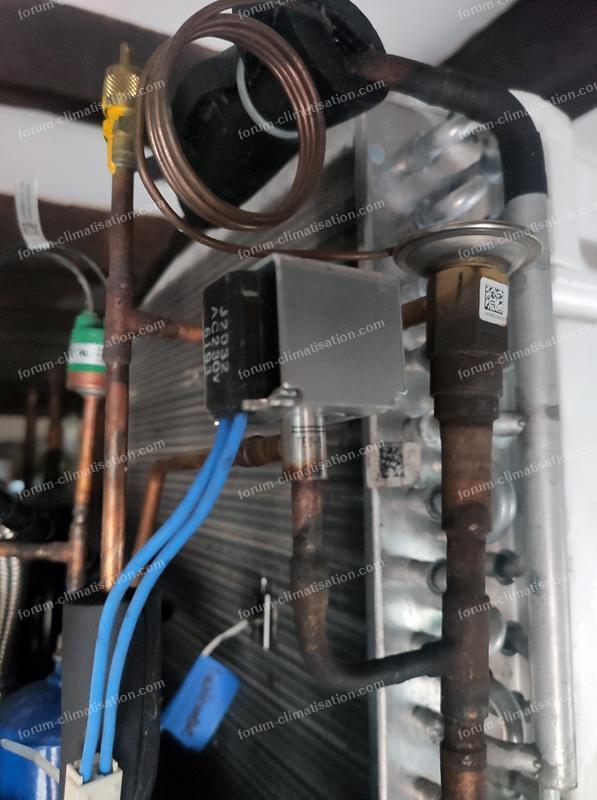

Et voici d'autres photos.

Pour agrandir les images, cliquez dessus.

20 octobre 2024 à 16:53

Forum climatisation dépannage 4

Utilité d'un bypass de détendeur

PL
Membre inscrit

13 905 messages

Bonjour.

Ce serait une vanne d'injection gaz chaud afin de conserver une pression BP constante.

22 octobre 2024 à 08:22

Forum climatisation dépannage 5

Utilité d'un bypass de détendeur

dodonny
Membre inscrit

4 messages

Merci beaucoup pour votre réponse.

Savez vous si je peux trouver un peu de formation ou de documentation sur ce sujet ?
Comment le système peut-il savoir qu'il a besoin de la déclencher ?
A partir de quel quel différentiel de température mesuré.

Merci. Peut-être que je ne pose pas les bonnes questions.

22 octobre 2024 à 09:00
