Questions Forum Climatisation : Sens raccord frigorifique clim Fujitsu
Bonjour.
J'aurais besoin d'un renseignement au niveau de l'installation d'une unité intérieure Fujitsu.

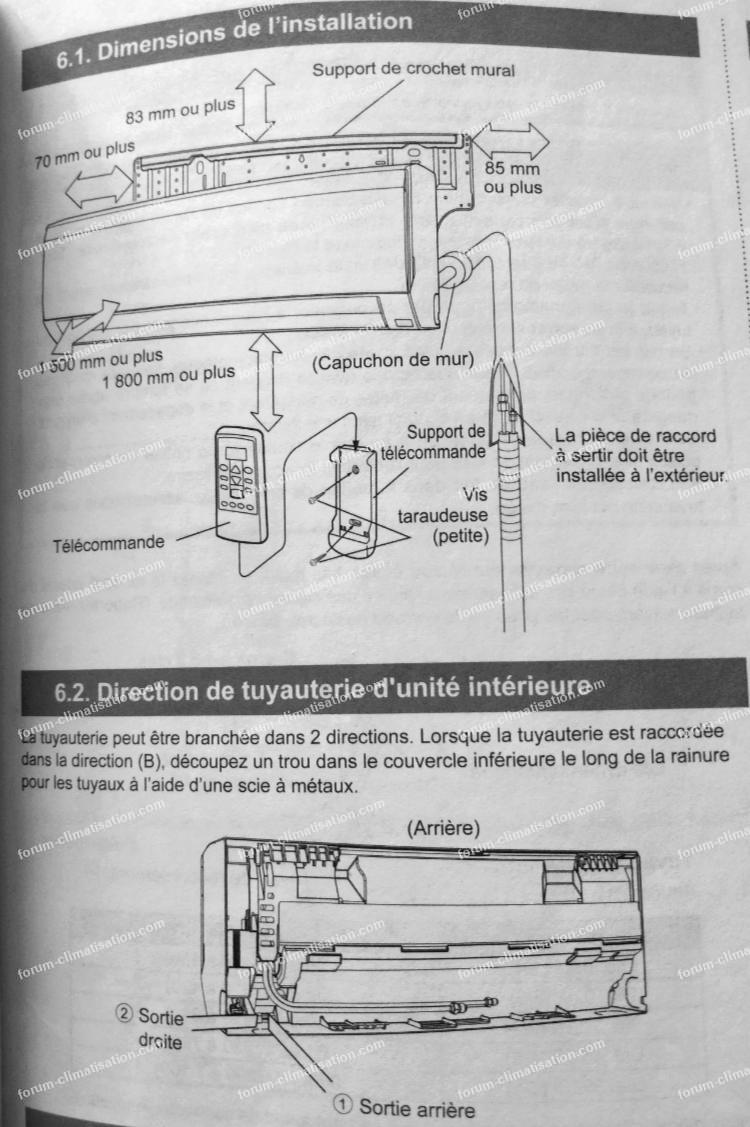

Normalement je sais que l'on peut diriger le sens de la tuyauterie cuivre, mais sur ma notice, il est noté, si je comprends bien, que je peux sortir mes tuyaux soit par la droite, soit par l'arrière, mais pas par la gauche, car sur la photo du haut, il est indiqué que la pièce de raccord à sertir doit être installée à l'extérieur. Alors est ce qu'il s'agit d'une norme ?
Car moi ça m'arrangerait de laisser les tuyaux tel quel et de me raccorder à l'arrière de l'unité intérieure.
Merci.
Pour agrandir l'image, cliquez dessus.

J'aurais besoin d'un renseignement au niveau de l'installation d'une unité intérieure Fujitsu.
Normalement je sais que l'on peut diriger le sens de la tuyauterie cuivre, mais sur ma notice, il est noté, si je comprends bien, que je peux sortir mes tuyaux soit par la droite, soit par l'arrière, mais pas par la gauche, car sur la photo du haut, il est indiqué que la pièce de raccord à sertir doit être installée à l'extérieur. Alors est ce qu'il s'agit d'une norme ?
Car moi ça m'arrangerait de laisser les tuyaux tel quel et de me raccorder à l'arrière de l'unité intérieure.
Merci.
Pour agrandir l'image, cliquez dessus.

24 avril 2025 à 14:42
Réponse 1 forum climatisation climatiseurs
Sens raccord frigorifique clim Fujitsu
Quand vous dites à gauche, vous voulez dire à droite quand on est face à l'UI ?
Ça dépend de l'épaisseur de votre mur, s'il fait 40cm ou +, le raccord va tomber à l’intérieur et sera inaccessible, c'est pour ça qu'ils mettent ça.
Ça dépend de l'épaisseur de votre mur, s'il fait 40cm ou +, le raccord va tomber à l’intérieur et sera inaccessible, c'est pour ça qu'ils mettent ça.
24 avril 2025 à 22:49
Réponse 2 forum climatisation climatiseurs
Sens raccord frigorifique clim Fujitsu
Bonjour.
En face de votre UI vous pouvez bien sur effectuer les raccordements frigo derrière dans le bas de votre UI l'emplacement est prévue avec câble de liaison, et tube condensat, comme comme sur la droite ou en équerre pour un passage de mur.
En face de votre UI vous pouvez bien sur effectuer les raccordements frigo derrière dans le bas de votre UI l'emplacement est prévue avec câble de liaison, et tube condensat, comme comme sur la droite ou en équerre pour un passage de mur.
25 avril 2025 à 08:55
Réponse 3 forum climatisation climatiseurs
Sens raccord frigorifique clim Fujitsu
Merci pour vos réponses.
D'accord, quand il est écrit que la pièce de raccord à sertir doit être installée à l'extérieur, ils veulent dire ne pas se raccorder dans un endroit inaccessible.
Moi je pensais qu'ils voulaient dire ne pas se raccorder sous l'UI.
Et c'est vrai que j'ai lu des anciennes notices qui étaient quasiment les mêmes, mais avec toutes les directions de raccordement possible de dessiner, ce qui était beaucoup plus clair.
Là ça fait penser qu'on est obligé soit d'aller à 90° soit à 180° mais qu'on ne peut pas laisser les tubes de raccordement tel quel, donc sous l'UI, ce qui serait plutôt absurde.
Mais c'est pour ça que je me suis dit que peut être maintenant on n'a plus le droit de se raccorder sous l'UI.
Merci beaucoup.
D'accord, quand il est écrit que la pièce de raccord à sertir doit être installée à l'extérieur, ils veulent dire ne pas se raccorder dans un endroit inaccessible.
Moi je pensais qu'ils voulaient dire ne pas se raccorder sous l'UI.
Et c'est vrai que j'ai lu des anciennes notices qui étaient quasiment les mêmes, mais avec toutes les directions de raccordement possible de dessiner, ce qui était beaucoup plus clair.
Là ça fait penser qu'on est obligé soit d'aller à 90° soit à 180° mais qu'on ne peut pas laisser les tubes de raccordement tel quel, donc sous l'UI, ce qui serait plutôt absurde.
Mais c'est pour ça que je me suis dit que peut être maintenant on n'a plus le droit de se raccorder sous l'UI.
Merci beaucoup.
25 avril 2025 à 10:28
Réponse 4 forum climatisation climatiseurs
Sens raccord frigorifique clim Fujitsu
Bonjour.
Je crois que vous n'avez pas compris mes explication vous pouvez laisser les tube lors de votre livraison comme ils sont dans votre UI il suffit de raccorder les dudgeons femelles qui sont fournis avec votre UI en les dévissant vous entendrez une "fuite" c'es normal mis sous azote pour entreposage. Donc vous avez parfaitement le droit de faire comme bon vous semble.
Il faut un outil spécifique pour effectuer les dudgeons, à moins que vous achetiez les tubes déjà isolés et avec les raccord tout prêts.
Il existe des tutos sur internet pour un suivi d'installation.
Si vous achetez et effectuez l'installation vous même, tout en étant très particulière, appeler un frigoriste pour la mise en service sinon aucune garantie an cas de problèmes.
Je crois que vous n'avez pas compris mes explication vous pouvez laisser les tube lors de votre livraison comme ils sont dans votre UI il suffit de raccorder les dudgeons femelles qui sont fournis avec votre UI en les dévissant vous entendrez une "fuite" c'es normal mis sous azote pour entreposage. Donc vous avez parfaitement le droit de faire comme bon vous semble.
Il faut un outil spécifique pour effectuer les dudgeons, à moins que vous achetiez les tubes déjà isolés et avec les raccord tout prêts.
Il existe des tutos sur internet pour un suivi d'installation.
Si vous achetez et effectuez l'installation vous même, tout en étant très particulière, appeler un frigoriste pour la mise en service sinon aucune garantie an cas de problèmes.
25 avril 2025 à 10:59
Réponse 5 forum climatisation climatiseurs
Sens raccord frigorifique clim Fujitsu
Bonjour.
Si, justement j'ai bien compris vos explications, c'est juste mon schéma qui est trompeur. Je vais bien laisser les tubes comme ils sont, et je vais me raccorder sous l'UI.
Pour les dudgeons, c'est ok, j'ai ce qu'il faut, un ami à l’habilitation pour les gaz, il va me donner un coup de main, et c'est bien un frigoriste que je connais qui me fera la mise en service.
Mon vrai problème c'était vraiment le doute par rapport au schéma, comme je le disait, j'ai vu d'autre schéma Fujitsu bien plus clair.
En tout cas merci d'avoir pris le temps de me répondre.
Si, justement j'ai bien compris vos explications, c'est juste mon schéma qui est trompeur. Je vais bien laisser les tubes comme ils sont, et je vais me raccorder sous l'UI.
Pour les dudgeons, c'est ok, j'ai ce qu'il faut, un ami à l’habilitation pour les gaz, il va me donner un coup de main, et c'est bien un frigoriste que je connais qui me fera la mise en service.
Mon vrai problème c'était vraiment le doute par rapport au schéma, comme je le disait, j'ai vu d'autre schéma Fujitsu bien plus clair.
En tout cas merci d'avoir pris le temps de me répondre.
25 avril 2025 à 13:20
