Question forum dépannage : Problème récepteur télécommande clim réversible Saunier Duval

ricou47
Membre inscrit
ricou47
4 messages
Bonjour,

Nous avons une clim réversible Saunier Duval modèle 036EHWI, pas de pièces et Saunier ne répond pas, France et Espagne.
Une bestiole a niché sur le récepteur de la télécommande et l'a dégradé, récepteur branchement de 9 fils.
J'ai trouvé un ensemble émetteur récepteur télécommande 8 fils, de marque Daikin.
Modéliste et bricoleur les soudures ne me posent pas de problème mais le branchement si !!!
Avant de changer la clim existe t-il une solution moins onéreuse.

Ci-joint photo récepteur télécommande.
Remerciements.

Pour agrandir l'image, cliquez dessus.
dépanner récepteur télécommande clim

03 mars 2016 à 12:40
Réponse 1 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Qu'est-ce qui vous fait dire qu'il est dégradé? La photo ne semble pas montrer de dommage... Si vous mettez une photo de l'autre côté de la carte, je pourrais peut-être vous faire faire quelques tests pour tester l'ensemble.

Avant toute chose, vous pouvez aussi tester la continuité entre la soudure de chaque fil sur la carte et l'autre extrémité du fil (qu'on ne voit pas sur la photo).

Cordialement, Dom.
03 mars 2016 à 13:46
Réponse 2 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

ricou47
Membre inscrit
ricou47
4 messages
Merci, je joins l'autre face du ci que j'ai gratté doucement car bien attaqué par les déjections de la bestiole.
Je viens de tester continuité fils ci prise, ras.
La clim en manuel marche avec ou sans le module récepteur, et 1 led s'allume sur le récepteur.

Pour agrandir l'image, cliquez dessus.
dépanner récepteur télécommande clim

03 mars 2016 à 14:47
Réponse 3 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

PL
Membre inscrit
PL
11 803 messages
Bonjour.
Je ne pense pas que Daikin et Saunier Duval soient compatibles.
Avez-vous testé votre commande à distance ?
Il suffit de mettre votre smartphone en mode photo mettre votre commande devant l’écran, appuyer sur n'importe quelle touche si sur l’écran la led s’affiche violette c'est que la commande envoie un ordre, si non elle est HS.
03 mars 2016 à 17:44
Réponse 4 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Avec le flou et les reflets, la photo est inexploitable. La 1ère était parfaite, pourtant. Merci d'en refaire une bien nette et sans reflets. Dom.
03 mars 2016 à 20:01
Réponse 5 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

ricou47
Membre inscrit
ricou47
4 messages
Bonjour,
PL a raison, j'ai vérifié la commande, certains boutons envoient un ordre, M/A par exemple mais les autres, temp. mode, fan speed non.
Par acquit de conscience je joins photo du verso du récepteur après avoir refait quelques soudures et une quand le module est branché sur clim, fonctionnement manuel.
Alors maintenant où trouver une télécommande universelle, Télécommande express C non, EBAY ?
Cordialement.

Pour agrandir les images, cliquez dessus.
dépannage récepteur télécommande clim réversibledépanner récepteur télécommande clim


04 mars 2016 à 14:35
Réponse 6 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

PL
Membre inscrit
PL
11 803 messages
Bonjour.

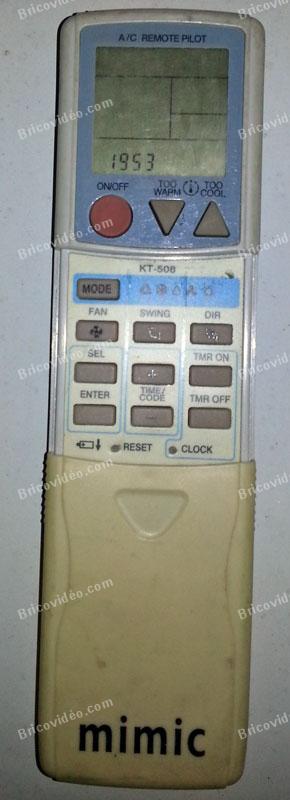

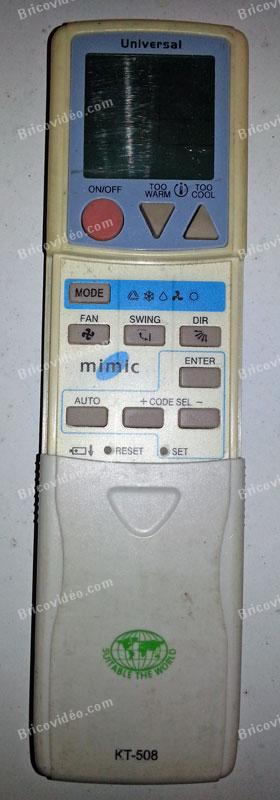

Voilà ce que j'ai. Je m'en sers souvent et peu de problème.
Toutefois bien vérifier si la commande est adaptable avec la marque.

Pour agrandir les images, cliquez dessus.
télécommande clim réversible kt-508télécommande clim réversible mimic

04 mars 2016 à 15:02
Réponse 7 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Dans un 1er temps, et avant de vous embêter à chercher une TC de rechange, prenez un fer à souder et du petit fil isolé, et reliez A avec B, C avec D, E avec F, et G avec H.

Sur les 4 pistes que vous allez ainsi ponter, je pense qu'il y en a au moins 2 qui sont coupées.

Cordialement, Dom.

Pour agrandir l'image, cliquez dessus.
récepteur télécommande clim

04 mars 2016 à 15:02
Réponse 8 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

ricou47
Membre inscrit
ricou47
4 messages
Bien vu Dom-Aom, en regardant à la loupe une piste au moins est coupée et 2 autres pas terribles.
Je vais brancher le fer à souder, ce soir pas possible, et vous tiens au courant, merci.
04 mars 2016 à 16:51
Réponse 9 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval


Invité
invité
Bonjour,
Après avoir réalisé la manip préconisée par Dom-Aom la clim marche parfaitement.
Bravo et gros remerciements.
Si vous passez tous les 2 dans le SO, département 47 ne pas hésiter à appeler, on boira une mousse ou l'apéro.
Cordialement,
rc
06 mars 2016 à 17:08
Réponse 10 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonsoir.

Eh bien bravo pour vos talents de soudeur! Et comme quoi il faut toujours faire des photos de qualité! :-)

Cordialement, Dom.
07 mars 2016 à 00:40
Réponse 11 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

PL
Membre inscrit
PL
11 803 messages
Bonjour.
Le Lot et Garonne c’était il y a 2 ans, belle région, après Monbazillac l'année dernière.
Je descends dans le Lot cette année.
Mais c'est gentil pour l'invitation.
Si je dérape, pas de souci je viens et avec plaisir.
07 mars 2016 à 18:11
Réponse 12 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

bassem1979
Membre inscrit
bassem1979
4 messages
Salut Mr Dom et Mr PL.

J'ai la carte récepteur clim avec la télécommande mais je n'arrive pas à la mettre en service et l'exploiter, je ne connais pas le rôle de chaque Pin dans la fiche de la carte.
Je veux exploiter la carte ainsi que la commande pour faire fonctionner des lampes à la maison.
Merci d'avance.

Pour agrandir les images, cliquez dessus.
problème récepteur télécommande climatisationproblème récepteur télécommande climatisation

05 octobre 2017 à 15:37
Réponse 13 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Bricovidéo
Administrateur
Bricovidéo
10 462 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum électricité sera publiée l’image du jour BricoVidéo.
À ce jour 53 187 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour - Photo Patrice Faro
Architecture Paris. Photo Patrice Faro.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe de Bricovideo.com
05 octobre 2017 à 17:35
Réponse 14 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Bonjour.

Comme on dit : "y'en a qui doutent de rien"! Comment avez vous pu avoir l'idée de commander des prises secteur avec une télécommande de clim?..... Parmi les 3 ou 4 choses qui rendent CHACUNE l'opération impossible, comment allez-vous décrypter les infos venant de la télécommande? Ce sont des salves binaires d'au moins 200 bits dans lesquelles sont codés plein de paramètres de fonctionnement...

Achetez des prises télécommandées RF en vente dans les grandes surfaces de bricolage. Au moins elles sont prévues pour ça!

Cordialement, Dom.
06 octobre 2017 à 08:54
Réponse 15 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

bassem1979
Membre inscrit
bassem1979
4 messages
Bonjour Mr Dom.

Mon idée est la suivante et peut-être fausse :
Lorsqu'on alimente la carte récepteur et j'appuie une des touches de commande, une des leds sur la carte récepteur va allumer, lorsque j'appuie une autre touche la led va éteindre, je vais exploiter ce même led en plaçant au-dessus une photorésistance avec un relais et une alimentation pour exciter le relais en cas d'allumage et éteinte de leds et commander de cette façon des lampes secteur.
Je sais qu'il y a des télécommandes RF mais j'aime le bricolage et j'aime moi-même inventer ces solutions.
Merci d'avance.
06 octobre 2017 à 09:49
Réponse 16 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

bassem1979
Membre inscrit
bassem1979
4 messages
P. S. : J'ai un question, le décryptage des infos venant de la télécommande se fait avec le circuit intégré qui est situé dans la carte récepteur ou dans la grosse carte où il y a des relais des commandes de fan et de compresseur ?
Et l'allumage des leds sur la carte récepteur infrarouge se fait par la grosse carte ?
Merci d'avance.
06 octobre 2017 à 09:54
Réponse 17 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

Dom-Aom
Membre inscrit
Dom-Aom
5 730 messages
Le circuit à 14 pattes décode des data binaires reçues du microP de la grande carte pour allumer les 2 chiffres de l'afficheur. Les impulsions en provenance de la télécommande partent directement vers le microP et c'est lui qui les interprète en ordres variés et allumage de leds.
06 octobre 2017 à 12:01
Réponse 18 d'un contributeur du forum

Problème récepteur télécommande clim réversible Saunier Duval

bassem1979
Membre inscrit
bassem1979
4 messages
OK, merci Mr Dom j'ai cru que l'allumage des leds se faisait directement à travers le circuit 14 pattes en tapant sur les touches de TC, alors on peut dire que tous passent par la grosse carte et la carte récepteur ne peut pas faire une chose sans les instructions de la carte de Micro Processeur.
Merci pour votre soutien et je suis ravie de connaitre et j’espère avoir des contacts au futur concernant des sujets de climatisation.
Merci encore.
06 octobre 2017 à 12:17
