Dépannage climatisation : Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

ninoune
Membre inscrit
ninoune
3 messages
Bonjour,

Je suis à la recherche d'une ancienne pièce détachée Daikin : carte récepteur Daikin télécommande PCB3.
Où pourrais-je encore la trouver ?
Merci de votre aide.
18 février 2013 à 14:45
Pièces détachées carte récepteur Daikin 1

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

ludo36
Membre inscrit
ludo36
287 messages
Bonjour, chez un revendeur de la marque vous pouvez trouver ça.
18 février 2013 à 18:59
Pièces détachées carte récepteur Daikin 2

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

PL
Membre inscrit
PL
11 376 messages
Bonsoir.

Avec la référence exacte et complète de votre UI, je pourrais vous communiquer les codes constructeur. smile
18 février 2013 à 20:04
Pièces détachées carte récepteur Daikin 3

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

ninoune
Membre inscrit
ninoune
3 messages
Bonjour,

Je suis à la recherche pour un diffuseur Daikin très ancien (20 ans) type FT 353CV1 du petit circuit électronique de réception télécommande référencé PCB3.
Il s'agit d'un petit circuit rectangulaire d'environ 4x2,8 mm avec deux connecteurs miniatures, deux leds vertes et un récepteur infrarouge GP1U503X.
Ce matériel n'est plus détenu par Daikin et le récepteur infrarouge est malheureusement un composant obsolète impossible à trouver.
Au cas où vous disposeriez d'un vieux matériel de récupération, je serais très intéressé. Dans la négative, peut-être auriez-vous un contact à m'indiquer ce dont je vous remercierais par avance.
Merci d'avance de votre réponse.
19 février 2013 à 15:42
Pièces détachées carte récepteur Daikin 4

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

PL
Membre inscrit
PL
11 376 messages
Bonjour.

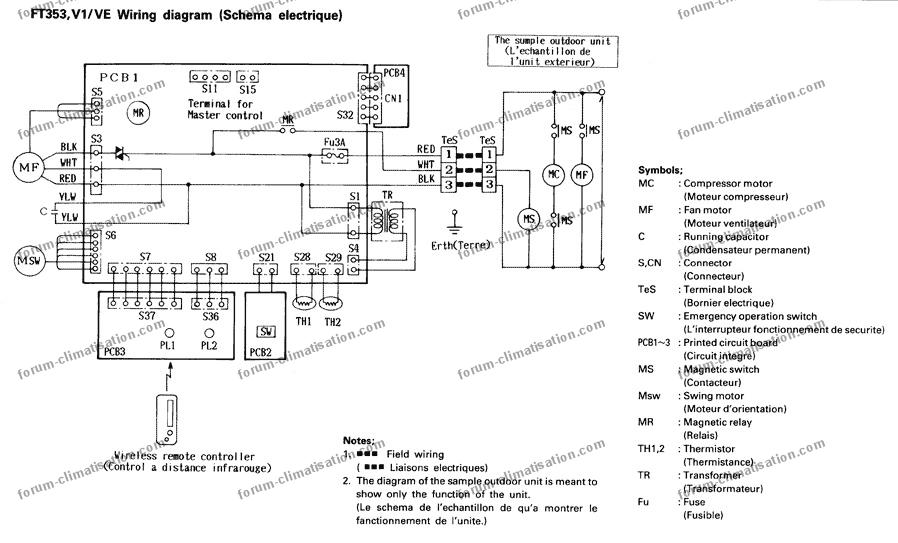

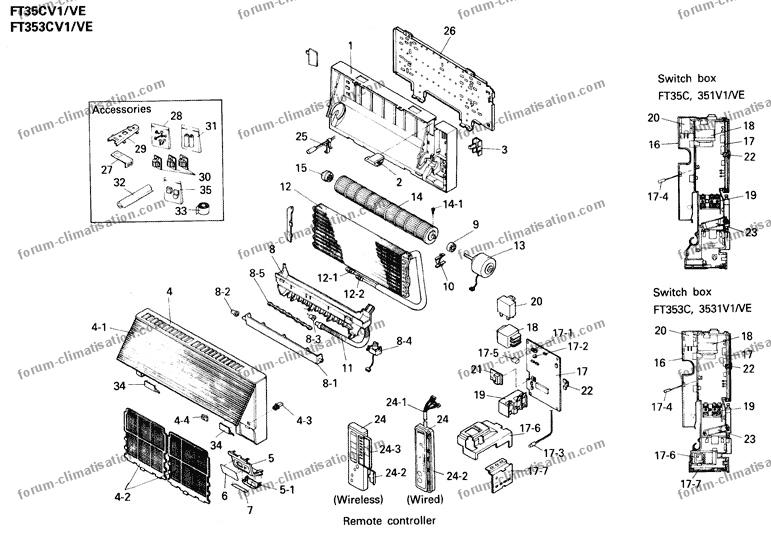

Je vous envoie un schéma électrique, et une vue éclatée, avec le petit chiffre à côté de la pièce concernée (je crois que c'est 17.7 ?) je pourrais vous donner le code constructeur.
Mais cela ne va pas être facile à trouver, si vous dites que cela ne se fait plus chez Daikin !!! shocked la seule possibilité est qu'il faudrait remplacer le récepteur par une commande à fils, si cela est possible ? shy
19 février 2013 à 17:03
Pièces détachées carte récepteur Daikin 5

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

PL
Membre inscrit
PL
11 376 messages
Bonsoir. Je crois qu'il y a un loupé. shocked

Voici les photos :
Pour agrandir les images, cliquez dessus.
pieces detachee daikin ft353cv1daikin ft353cv1


20 février 2013 à 20:08
Pièces détachées carte récepteur Daikin 6

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

ninoune
Membre inscrit
ninoune
3 messages
Bonjour,

Je possédais déjà ce schéma mais je tiens à vous remercier de vous être penché sur la question.
Vous parlez d'une télécommande à fil.
Pouvez-vous me préciser de quoi il s'agit.

Actuellement l'installation fonctionne en tout ou rien, c'est-à-dire que le diffuseur est resté bloqué sur le réglage d'avant la panne et qu'en mettant et en enlevant le courant, j'arrive quand même à avoir du froid.
Pensez-vous que la panne provienne de la mini carte PCB3 qui a pris l'eau ou que la carte mère PCB1 puisse également être en cause ?

La télécommande (émission) fonctionne parfaitement sur le deuxième diffuseur que je peux toujours parfaitement régler.
Sur la carte PCB3 le récepteur infra-rouge est le composant référencé GP1U503X. Malheureusement lui aussi obsolète et introuvable. Je me suis procuré un autre photo-récepteur identique en caractéristiques électriques 6.3 V 5 ma mais de fréquence différente 32.75. La portée serait plus réduite, mais y a-t-il un risque à détériorer la carte mère ?
Je tenterai cela en désespoir de cause si je n'arrive vraiment pas à trouver la pièce PCB3.

Avec tous mes remerciements.
21 février 2013 à 14:53
Pièces détachées carte récepteur Daikin 7

Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3

PL
Membre inscrit
PL
11 376 messages
Bonjour.

La pièce correspondante est en n° 24.2 sur la vue éclatée, cette commande se met en remplacement de la carte réceptrice infra rouge, les fonctions sont les mêmes qu'avec la commande sans fils.
Mais normalement il y a un petit bouton à proximité du récepteur infra rouge, ou en dessous ? Cet inter sert en cas de panne commande ou récepteur, quand la clim est en arrêt, appuyer sur ce bouton l'UI se mettra en mode auto (chaud/froid) à 23°C, sur certains modèles en appuyant alternativement sur ce bouton on peut avoir soit mode froid (une led verte s'allume en façade) soit mode chaud (une led rouge s'allume en façade) sur une température définie de 23°C.
Si vous avez trouvé un récepteur compatible, je ne vois pas pourquoi la carte mère aurait des dommages.
Mais un renseignement auprès d'un électronicien serait peut-être judicieux. smile
22 février 2013 à 15:46
