Question Dépannage Climatisation : Panne groupe extérieur Hitachi RAM-90NYP5B
Bonsoir à tous.
Matériel concerné :
Groupe extérieur : Hitachi RAM-90NYP5B (compresseur JU182XC1)
3 unités intérieures (splits) + 1 chauffe-eau Yutampo raccordé au même système
Symptômes initiaux :
L'ensemble du système est tombé en erreur simultanément
Les 3 splits clignotent en rouge, 12 impulsions au niveau du symbole horloge
Le chauffe-eau Yutampo affiche le code erreur 003
Le chauffe-eau a été temporairement basculé en mode secours électrique pour disposer d'eau chaude
Premier diagnostic (self-check après avoir retiré le jumper sur CN30) :
Résultat : 1 clignotement sur LD301, correspondant au code "Electrical OK / change compressor"
Après que mes moteurs du plenums Airzone soit tombés en panne les uns après les autres, après que j'ai déjà eu a faire réparer la carte électronique en mai, me voici maintenant a devoir changer le compresseur ?
Tout ce matériel qui a environ 5ans, guère plus... C'est donc ça l'expérience pompe à chaleur ?
Le diagnostic led du self-check est il fiable et sans appel ?
Comment vérifier que c'est le compresseur qui est bien en cause ?
Merci par avance pour votre aide.
Matériel concerné :
Groupe extérieur : Hitachi RAM-90NYP5B (compresseur JU182XC1)
3 unités intérieures (splits) + 1 chauffe-eau Yutampo raccordé au même système
Symptômes initiaux :
L'ensemble du système est tombé en erreur simultanément
Les 3 splits clignotent en rouge, 12 impulsions au niveau du symbole horloge
Le chauffe-eau Yutampo affiche le code erreur 003
Le chauffe-eau a été temporairement basculé en mode secours électrique pour disposer d'eau chaude
Premier diagnostic (self-check après avoir retiré le jumper sur CN30) :
Résultat : 1 clignotement sur LD301, correspondant au code "Electrical OK / change compressor"
Après que mes moteurs du plenums Airzone soit tombés en panne les uns après les autres, après que j'ai déjà eu a faire réparer la carte électronique en mai, me voici maintenant a devoir changer le compresseur ?
Tout ce matériel qui a environ 5ans, guère plus... C'est donc ça l'expérience pompe à chaleur ?
Le diagnostic led du self-check est il fiable et sans appel ?
Comment vérifier que c'est le compresseur qui est bien en cause ?
Merci par avance pour votre aide.
11 septembre 2026 à 19:28
Réponse 1 d'un humain du forum climatisation
Panne groupe extérieur Hitachi RAM-90NYP5B
Bonjour.
Sur les splits Hitachi relativement récents, 12 clignotements signifient "interface defective (outdoor)", on serait éventuellement sur une mauvaise communication au niveau de la carte du groupe, sous réserves. Donnez les références des splits pour confirmer. D'un autre côté, comme je n'ai pas la doc de ce modèle de groupe, vous avez peut-être les meilleures raisons pour écrire ce que vous écrivez (les diags placardés sous le capot de l'UE). Sur d'autres modèles 1xLD301 n'est pas un défaut, ça apparaît juste après une remise sous tension.
Si vous avez un "service switch" pour lancer la machine en mode test (froid), essayez ça pour voir si le compresseur démarre.
Sur les splits Hitachi relativement récents, 12 clignotements signifient "interface defective (outdoor)", on serait éventuellement sur une mauvaise communication au niveau de la carte du groupe, sous réserves. Donnez les références des splits pour confirmer. D'un autre côté, comme je n'ai pas la doc de ce modèle de groupe, vous avez peut-être les meilleures raisons pour écrire ce que vous écrivez (les diags placardés sous le capot de l'UE). Sur d'autres modèles 1xLD301 n'est pas un défaut, ça apparaît juste après une remise sous tension.
Si vous avez un "service switch" pour lancer la machine en mode test (froid), essayez ça pour voir si le compresseur démarre.
12 septembre 2026 à 11:58
Réponse 2 d'un humain du forum climatisation
Panne groupe extérieur Hitachi RAM-90NYP5B
Bonjour et merci pour votre réponse.
La références des splits: RAK-25RPD.

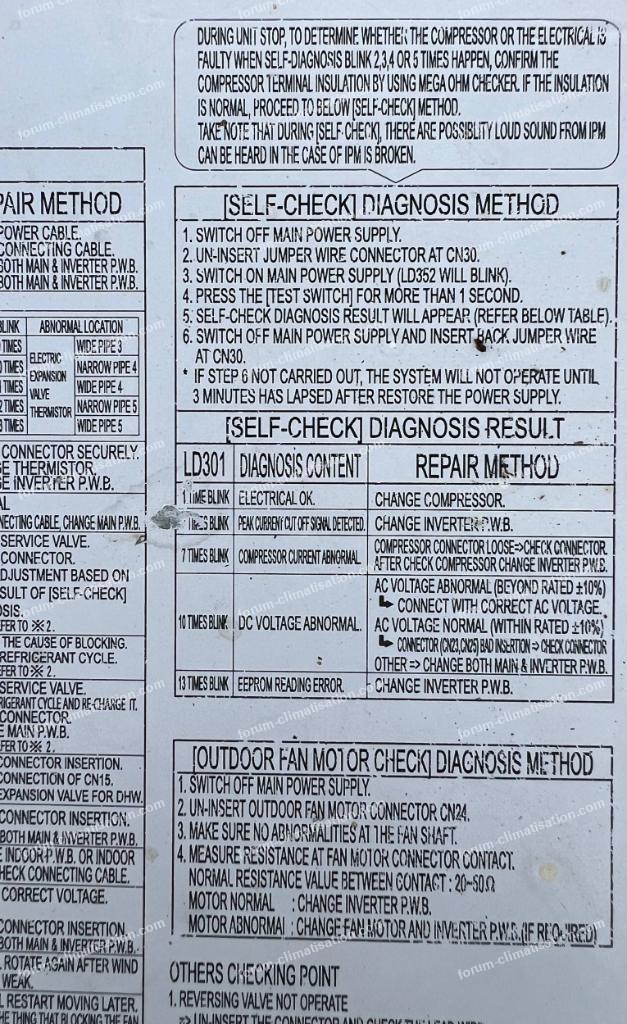

J'ai suivi la procédure de diagnostic comme sur l'image que je vous joins.
Effectivement il s'agit de retirer un jumper sur la carte, et d'appuyer sur un TEST switch pendant une seconde.
Au mois de MAI j'ai déjà du mettre les main dedans car j'avais une résistance et un fusible qui avait grillé sur la carte Main PWB. J'avais d'ailleurs les même codes erreurs sur les splits et le chauffe eau a ce moment là.
Actuellement les cartes électroniques semblent fonctionner car j'arrive a faire la procédure de test, et je vois les LEDs s'allumer.
Merci.
Pour agrandir l'image, cliquez dessus.
La références des splits: RAK-25RPD.
J'ai suivi la procédure de diagnostic comme sur l'image que je vous joins.
Effectivement il s'agit de retirer un jumper sur la carte, et d'appuyer sur un TEST switch pendant une seconde.
Au mois de MAI j'ai déjà du mettre les main dedans car j'avais une résistance et un fusible qui avait grillé sur la carte Main PWB. J'avais d'ailleurs les même codes erreurs sur les splits et le chauffe eau a ce moment là.
Actuellement les cartes électroniques semblent fonctionner car j'arrive a faire la procédure de test, et je vois les LEDs s'allumer.
Merci.
Pour agrandir l'image, cliquez dessus.
14 septembre 2026 à 12:51
Réponse 3 d'un humain du forum climatisation
Panne groupe extérieur Hitachi RAM-90NYP5B
Bonjour.
Donc les cartes semblent toujours vivantes, mais vous ne dites pas si le compresseur démarre (et aussi le ventilateur). S'il démarre, le diag donné est évidemment faux ("change compressor").
J'ai la doc des RAK25RPB (pas RPD). 12 clignotements y dénotent bien une absence de communication.
Savez-vous ce qui avait mis la carte "main" en panne récemment?
Donc les cartes semblent toujours vivantes, mais vous ne dites pas si le compresseur démarre (et aussi le ventilateur). S'il démarre, le diag donné est évidemment faux ("change compressor").
J'ai la doc des RAK25RPB (pas RPD). 12 clignotements y dénotent bien une absence de communication.
Savez-vous ce qui avait mis la carte "main" en panne récemment?
15 septembre 2026 à 08:22
Réponse 4 d'un humain du forum climatisation
Panne groupe extérieur Hitachi RAM-90NYP5B
Bonjour.
Aujourd'hui le ventilateur et le compresseur ne marchent pas.
Lorsque je remets l'alimentation générale, j'entends des bruits d'amorçage (tic tic tic) mais cela ne va pas plus loin.
J'entends aussi un clac a la fin, comme le bruit de disjoncteur.
Désolé pour le peu de précisions sonore.
La réparation que j'ai effectué au moi de MAI été visuellement évidente.

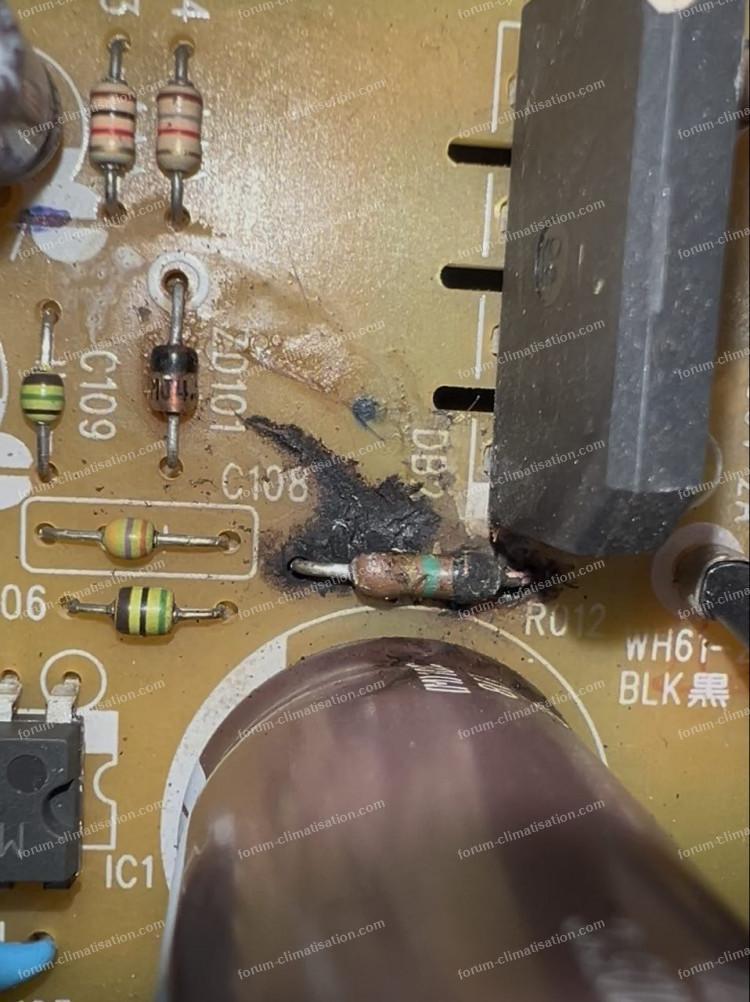

Trace noire d'arc électrique sur la carte avec résistance cramé (je vous mets une photo).
J'ai suspecté que le court-circuit avait été causé par une petite bestiole qui se promenait sur la carte car j'ai retrouvé des restes organiques.
Pour agrandir l'image, cliquez dessus.
Aujourd'hui le ventilateur et le compresseur ne marchent pas.
Lorsque je remets l'alimentation générale, j'entends des bruits d'amorçage (tic tic tic) mais cela ne va pas plus loin.
J'entends aussi un clac a la fin, comme le bruit de disjoncteur.
Désolé pour le peu de précisions sonore.
La réparation que j'ai effectué au moi de MAI été visuellement évidente.
Trace noire d'arc électrique sur la carte avec résistance cramé (je vous mets une photo).
J'ai suspecté que le court-circuit avait été causé par une petite bestiole qui se promenait sur la carte car j'ai retrouvé des restes organiques.
Pour agrandir l'image, cliquez dessus.
15 septembre 2026 à 10:16
Réponse 5 d'un humain du forum climatisation
Panne groupe extérieur Hitachi RAM-90NYP5B
Je me suis peut-être mal exprimé, je voulais dire : "vous ne dites pas si le compresseur démarre (et aussi le ventilateur) durant la procédure de test". Parce que j'imagine facilement que rien ne tourne en fonctionnement normal.
Un clac se fait entendre en général 3s après l'arrivée du courant suite à une coupure. Pas chez vous?
Un clac se fait entendre en général 3s après l'arrivée du courant suite à une coupure. Pas chez vous?
15 septembre 2026 à 21:40
