Conseils Forum Climatisation : Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.
J'ai un climatiseur Mitsubishi MXZ-5B100VA qui a été installé en 2011. Il vient de tomber en panne.
Le disjoncteur 25A a disjoncté lors de la mise en route après plus de 3 mois de non utilisation. Les unités intérieures fonctionnent.
L'installateur de l'époque a essayé de réparer une carte m² 1 L2V 337 Noise Filter PC Board en changeant les deux résistances de 10 Ohm.
Lors de la remise sous tension, une étincelle s'est produite sur la carte Power board et le disjoncteur a de nouveau sauté.
Le technicien n'a pas réussi à trouver la panne et préconise de changer l'ensemble de la climatisation, y compris les unités intérieures.
Pour ma part, je pense qu'il doit y avoir un moyen de réparer sans tout changer.
Auriez-vous des pistes pour m'aider à trouver la panne ?
Merci d'avance,
Vony
J'ai un climatiseur Mitsubishi MXZ-5B100VA qui a été installé en 2011. Il vient de tomber en panne.
Le disjoncteur 25A a disjoncté lors de la mise en route après plus de 3 mois de non utilisation. Les unités intérieures fonctionnent.
L'installateur de l'époque a essayé de réparer une carte m² 1 L2V 337 Noise Filter PC Board en changeant les deux résistances de 10 Ohm.
Lors de la remise sous tension, une étincelle s'est produite sur la carte Power board et le disjoncteur a de nouveau sauté.
Le technicien n'a pas réussi à trouver la panne et préconise de changer l'ensemble de la climatisation, y compris les unités intérieures.
Pour ma part, je pense qu'il doit y avoir un moyen de réparer sans tout changer.
Auriez-vous des pistes pour m'aider à trouver la panne ?
Merci d'avance,
Vony
15 juin 2025 à 14:09
Questions / Réponses Climatisation 1
Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.

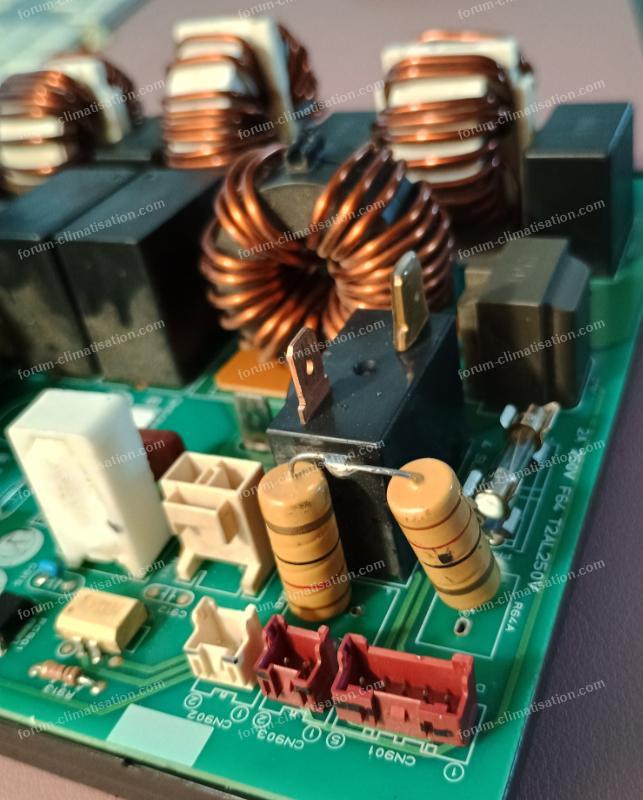

Les 2 résistances, à priori R64A et R64B, servent à limiter le courant de charge des gros condensateurs 400V de la carte power.. Mais si ces condos (ou d'autres choses en // sur eux) sont en court-circuit, ben les résistances crament, parce qu'elles ne sont pas prévues pour se prendre 230V en permanence.
Donc vous avez quelque chose de mort sur la carte power. Un condo, c'est peu probable, plutôt un des 2 gros circuits appelés IPM, l'un sert pour alimenter le compresseur, l'autre pour la fonction PFC (power factor correction).
Sur l'IPM du compresseur, cherchez un CtCt entre 2 pins parmi N-U-V-W-P (10 mesures). Pour le PFC, le constructeur a détourné un IPM de sa fonction première pour lui faire faire le travail voulu, ce qui n'est pas très orthodoxe.
Pour plus d'aide, faites une photo bien nette des 2 faces de cette carte.
Les 2 résistances, à priori R64A et R64B, servent à limiter le courant de charge des gros condensateurs 400V de la carte power.. Mais si ces condos (ou d'autres choses en // sur eux) sont en court-circuit, ben les résistances crament, parce qu'elles ne sont pas prévues pour se prendre 230V en permanence.
Donc vous avez quelque chose de mort sur la carte power. Un condo, c'est peu probable, plutôt un des 2 gros circuits appelés IPM, l'un sert pour alimenter le compresseur, l'autre pour la fonction PFC (power factor correction).
Sur l'IPM du compresseur, cherchez un CtCt entre 2 pins parmi N-U-V-W-P (10 mesures). Pour le PFC, le constructeur a détourné un IPM de sa fonction première pour lui faire faire le travail voulu, ce qui n'est pas très orthodoxe.
Pour plus d'aide, faites une photo bien nette des 2 faces de cette carte.
15 juin 2025 à 18:57
Questions / Réponses Climatisation 2
Climatiseur Mitsubishi MXZ-5B100VA en panne
Merci Dom-Aom, je m'occupe de faire les photos, je les mettrai mardi sur le site.
15 juin 2025 à 21:13
Questions / Réponses Climatisation 3
Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.

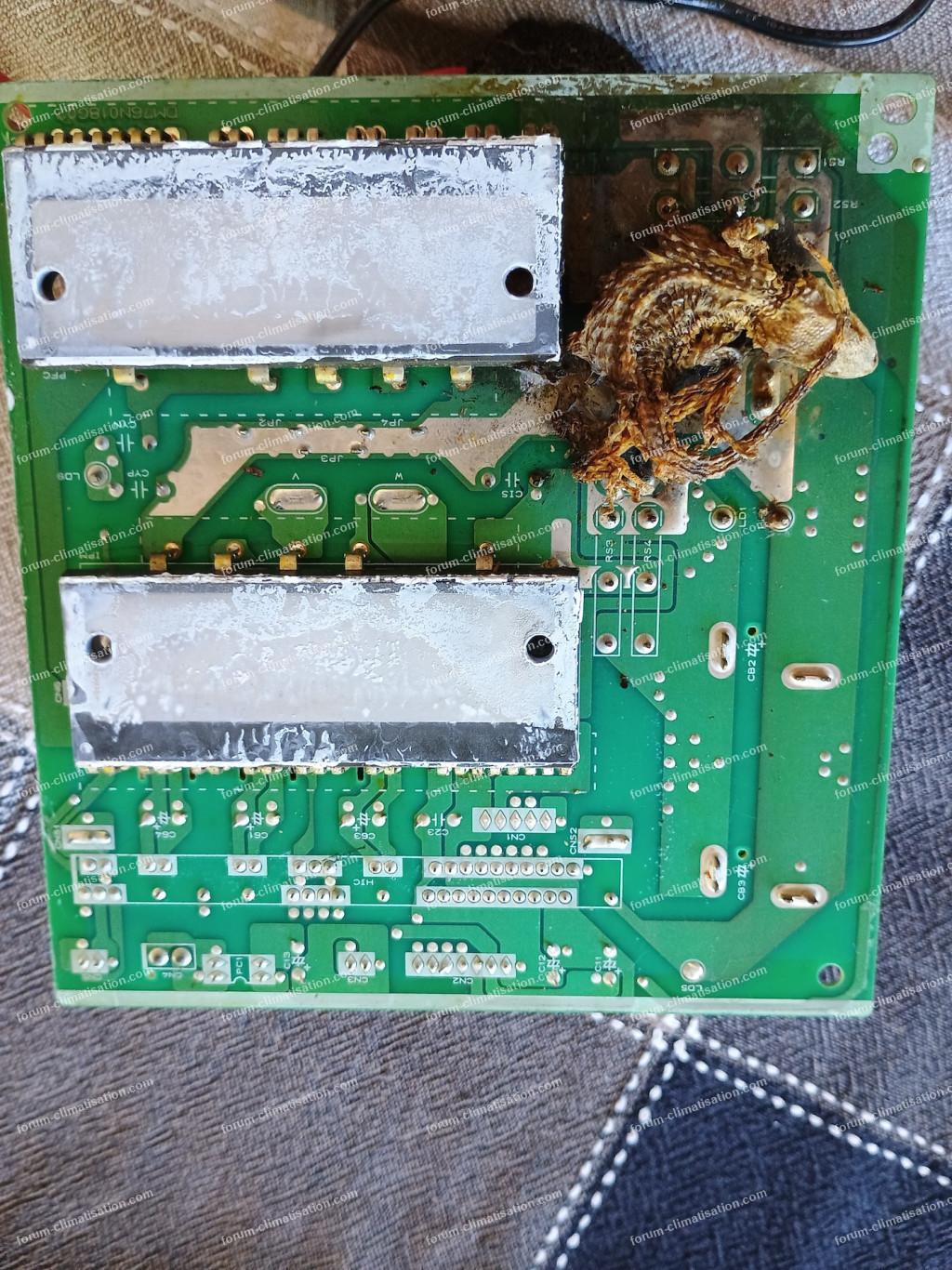

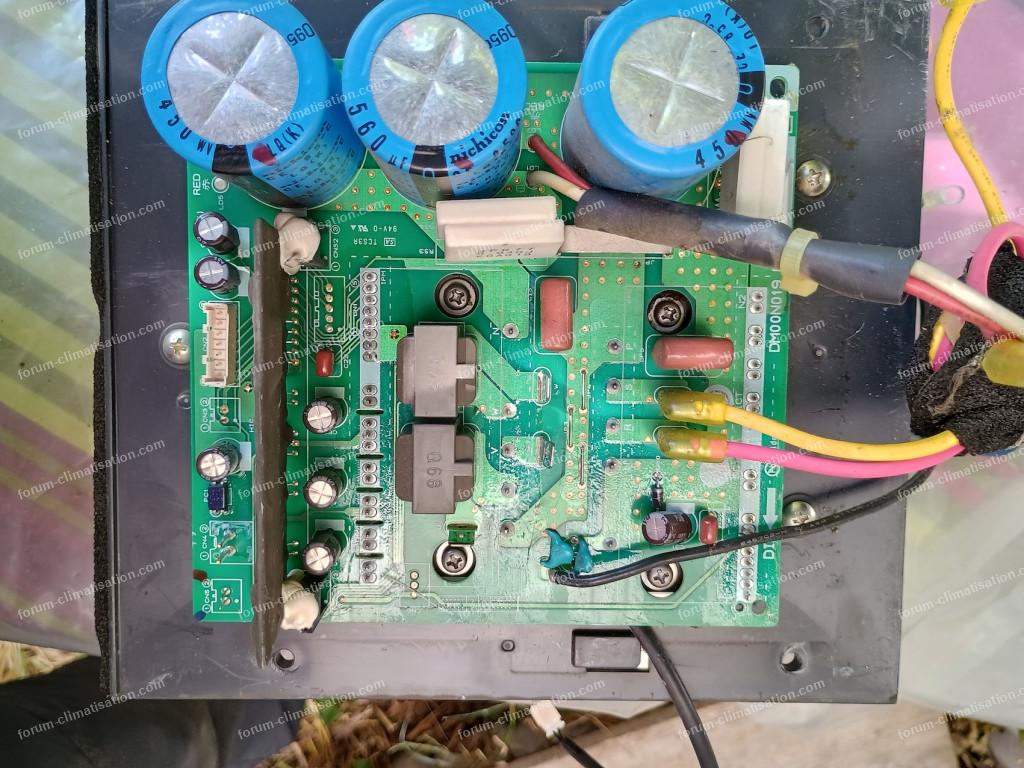

Comme vous me l'avez conseillé, j'ai démonté la carte de puissance.
Quelle ne fut pas ma surprise en démontant le radiateur : j'ai eu la surprise de voir un Géko qui avait élu domicile entre le circuit et le radiateur.
Sans doute avait-il trouvé que la place était bien chaude.
Que me conseillez-vous ?
Merci pour votre réponse.
Vony
Pour agrandir les images, cliquez dessus.
Comme vous me l'avez conseillé, j'ai démonté la carte de puissance.
Quelle ne fut pas ma surprise en démontant le radiateur : j'ai eu la surprise de voir un Géko qui avait élu domicile entre le circuit et le radiateur.
Sans doute avait-il trouvé que la place était bien chaude.
Que me conseillez-vous ?
Merci pour votre réponse.
Vony
Pour agrandir les images, cliquez dessus.
17 juin 2025 à 10:32
Questions / Réponses Climatisation 4
Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.

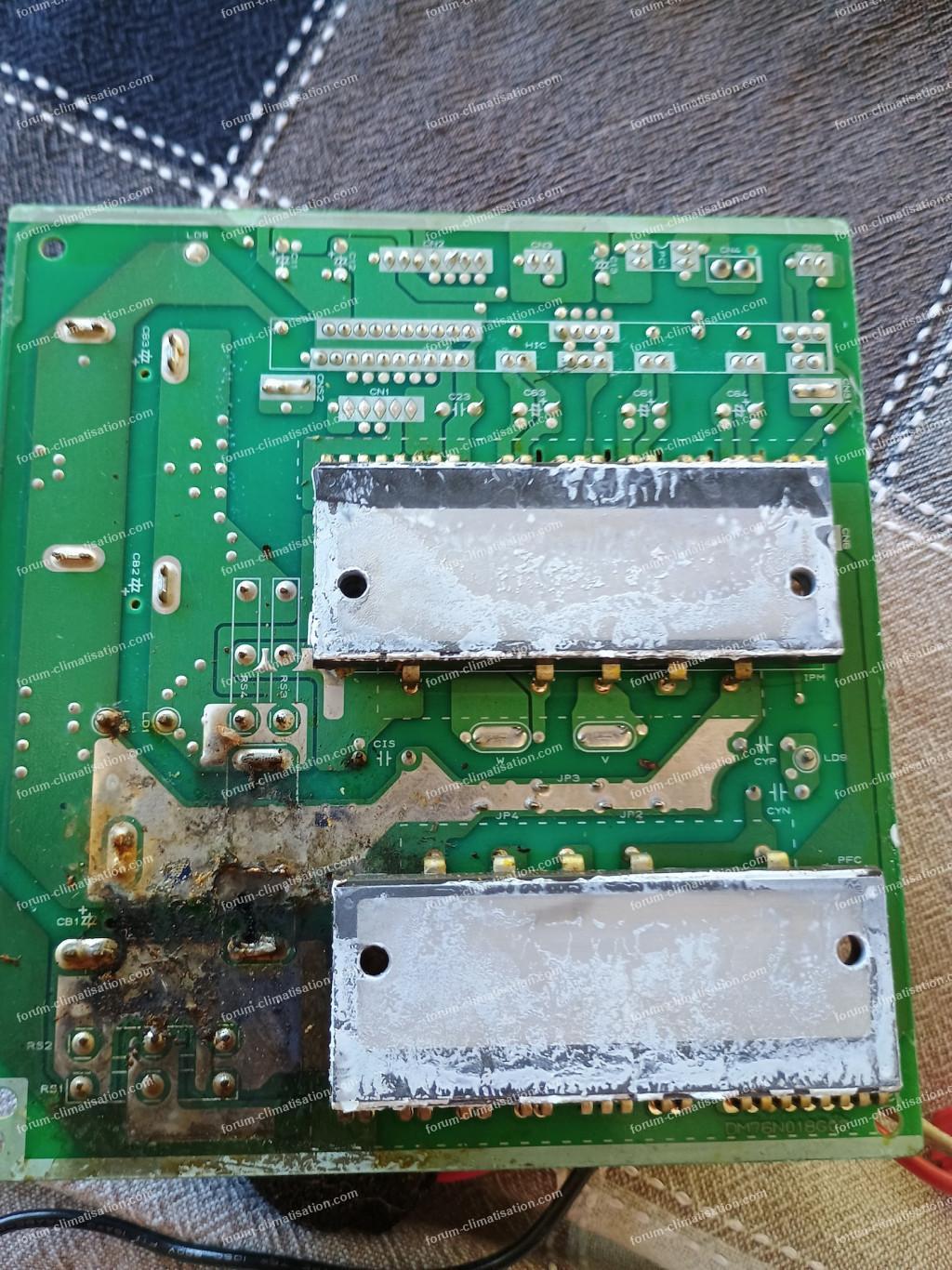

Effectivement, la bébête a été bien bête de trouver refuge là... Comme prédit plus haut, un des IPM a certainement dégagé violemment après avoir connu des conditions de fonctionnement interdites de par la présence de pattes humides sur ses entrées...
Cherchez un CtCt entre 2 des pattes X (10 mesures), ou entre 2 des pattes Y (6 mesures). Il y a des chances pour que ce soit parmi les Y, vu le positionnement de feu l'animal.
Vérifiez aussi les 4 doubles résistances (à 3 pattes, RS1à4). Elles ont une valeur ohmique très faible, et vous devriez les voir en quasi CtCt. Si vous lisez plus d'un ohm, elles ont brûlé. Mesurez entre une patte centrale et une extérieure pour chaque couple RS1/2 et RS3/4.
Attention aux faux espoirs tout de même, remplacer un IPM ne suffira pas si la mort s'est propagée au microP qui commande ces IPM.
Ah oui, j'avais demandé aussi une photo de l'autre face.
Pour agrandir l'image, cliquez dessus.
Effectivement, la bébête a été bien bête de trouver refuge là... Comme prédit plus haut, un des IPM a certainement dégagé violemment après avoir connu des conditions de fonctionnement interdites de par la présence de pattes humides sur ses entrées...
Cherchez un CtCt entre 2 des pattes X (10 mesures), ou entre 2 des pattes Y (6 mesures). Il y a des chances pour que ce soit parmi les Y, vu le positionnement de feu l'animal.
Vérifiez aussi les 4 doubles résistances (à 3 pattes, RS1à4). Elles ont une valeur ohmique très faible, et vous devriez les voir en quasi CtCt. Si vous lisez plus d'un ohm, elles ont brûlé. Mesurez entre une patte centrale et une extérieure pour chaque couple RS1/2 et RS3/4.
Attention aux faux espoirs tout de même, remplacer un IPM ne suffira pas si la mort s'est propagée au microP qui commande ces IPM.
Ah oui, j'avais demandé aussi une photo de l'autre face.
Pour agrandir l'image, cliquez dessus.
17 juin 2025 à 13:03
Questions / Réponses Climatisation 5
Climatiseur Mitsubishi MXZ-5B100VA en panne

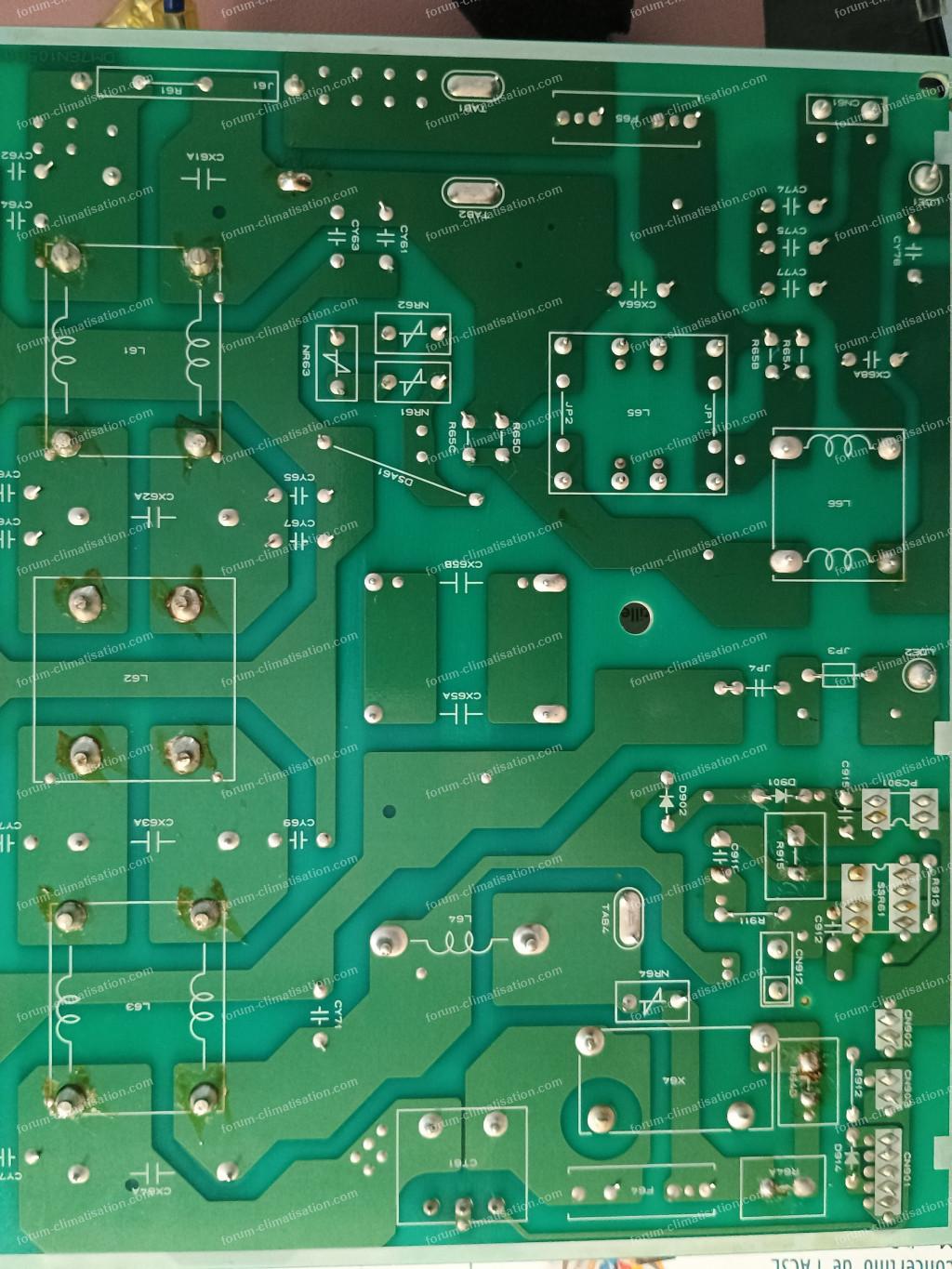

Oups c'est vrai, voici la photo. J'ai commandé la carte de puissance M219T4440 qui est compatible avec ma clim chez Gus astuces, car le circuit à un peu trinqué. Pensez vous qu'il faut que j'aille vérifier autre chose sur d'autres cartes.
Merci pour votre réponse.
Pour agrandir l'image, cliquez dessus.
Merci pour votre réponse.
Pour agrandir l'image, cliquez dessus.
17 juin 2025 à 16:40
Questions / Réponses Climatisation 6
Climatiseur Mitsubishi MXZ-5B100VA en panne
Le circuit imprimé qui a souffert, ce n'est pas un gros problème. Là c'est impressionnant parce qu'il y a beaucoup de projections noires, mais une fois nettoyée la carte se répare facilement.
Vous avez de la chance, la carte n'est pas chère, souvent c'est 500/800€. Un IPM, c'est de l'ordre de 20€ en Chine. Je suis quand même curieux de savoir quel IPM a dégagé (je pense le PFC). Si vous avez 2 mn pour faire mes mesures...
La panne a de fortes chances d'être limitée à cette carte.
Vous avez de la chance, la carte n'est pas chère, souvent c'est 500/800€. Un IPM, c'est de l'ordre de 20€ en Chine. Je suis quand même curieux de savoir quel IPM a dégagé (je pense le PFC). Si vous avez 2 mn pour faire mes mesures...
La panne a de fortes chances d'être limitée à cette carte.
17 juin 2025 à 18:01
Questions / Réponses Climatisation 7
Climatiseur Mitsubishi MXZ-5B100VA en panne
Là je vais être bloqué quelques jours sans avoir le temps de m'y remettre, mais je reviens vers vous dès que possible.
En attendant merci encore de me faire profiter de votre expérience.
A bientôt.
En attendant merci encore de me faire profiter de votre expérience.
A bientôt.
17 juin 2025 à 19:19
Questions / Réponses Climatisation 8
Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.
Je viens de recevoir la carte puissance.
Je l’ai branché, mais cela ne fonctionne toujours pas.

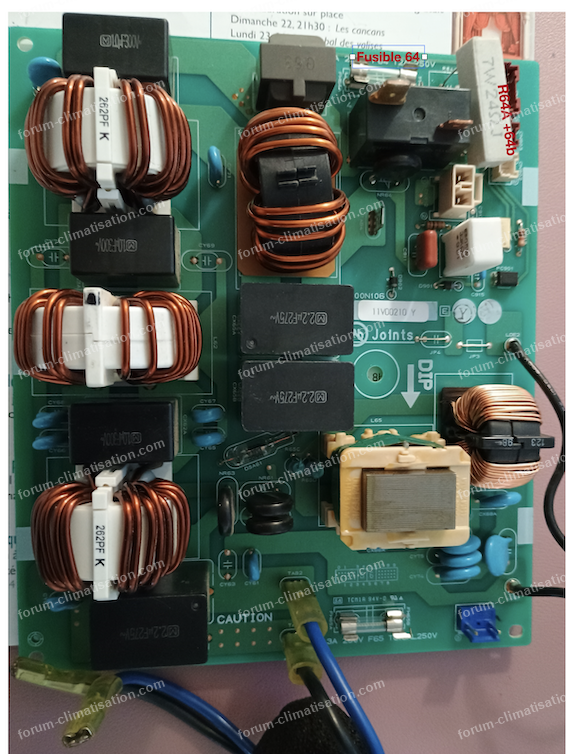

Sur la carte Noise filter (joint carte 6).
Le fusible F64 était fondu, ainsi que les résistances 64A et 64 B sont HS.
Lors de sa dernière intervention le technicien avait mis une résistance de 24 ohm 7W au lieu de 2 résistances de 12 ohm.
Je vais essayer de trouver les résistances pour les changer.
Qu’en pensez-vous ?
Cordialement.
Pour agrandir les images, cliquez dessus.
Je viens de recevoir la carte puissance.
Je l’ai branché, mais cela ne fonctionne toujours pas.
Sur la carte Noise filter (joint carte 6).
Le fusible F64 était fondu, ainsi que les résistances 64A et 64 B sont HS.
Lors de sa dernière intervention le technicien avait mis une résistance de 24 ohm 7W au lieu de 2 résistances de 12 ohm.
Je vais essayer de trouver les résistances pour les changer.
Qu’en pensez-vous ?
Cordialement.
Pour agrandir les images, cliquez dessus.
18 juin 2025 à 15:58
Questions / Réponses Climatisation 9
Climatiseur Mitsubishi MXZ-5B100VA en panne
Je n'arrive pas à acheter une résistance de 24 ohm et de 7 watts. Auriez-vous des pistes à me suggérer ?
18 juin 2025 à 16:47
Questions / Réponses Climatisation 10
Climatiseur Mitsubishi MXZ-5B100VA en panne
Bonjour.

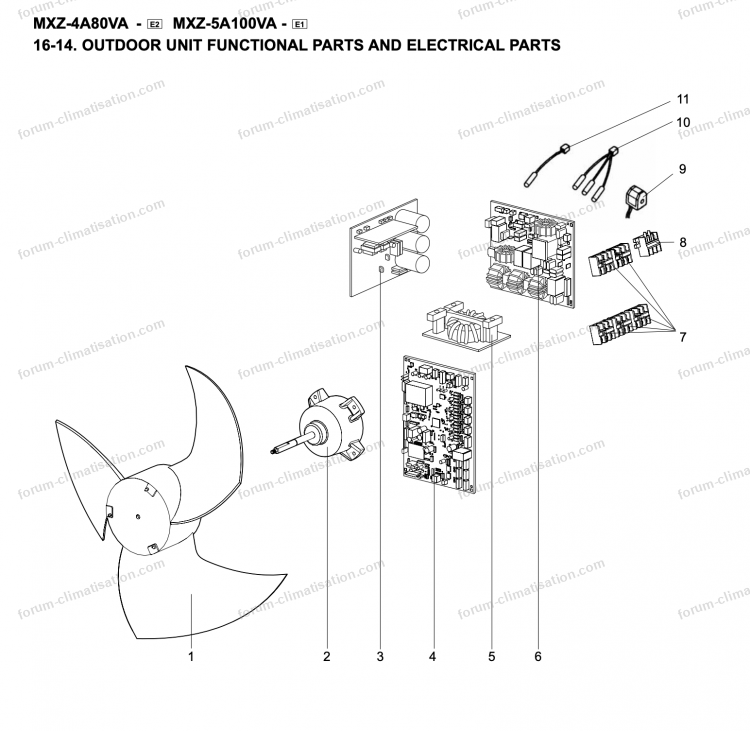

Si vous avez branché la nouvelle carte avec les composants de la noise filter non changés, il est normal que rien ne se passe. Pour charger les gros condos, le courant passe par le fusible et la ou les R64.Pour faire un essai de fonctionnement avant de trouver les composants, reliez les bornes du relais avec une lampe à filament de 40 ou 60W. A la mise sous tension, elle doit éclairer quelques secondes, puis X64 doit claquer. Vous n'aurez droit qu'au mode froid si F64 n'est pas remplacé, car en chaud il faut alimenter la V4V "21S4"
24 ohms n'est pas une valeur standard. Remettez 2 x 12 ohms ou alors 1 x 22 ou 27 ohms. Il y avait beaucoup de choix chez RS, avec livraison le lendemain.
Pour agrandir l'image, cliquez dessus.
Si vous avez branché la nouvelle carte avec les composants de la noise filter non changés, il est normal que rien ne se passe. Pour charger les gros condos, le courant passe par le fusible et la ou les R64.Pour faire un essai de fonctionnement avant de trouver les composants, reliez les bornes du relais avec une lampe à filament de 40 ou 60W. A la mise sous tension, elle doit éclairer quelques secondes, puis X64 doit claquer. Vous n'aurez droit qu'au mode froid si F64 n'est pas remplacé, car en chaud il faut alimenter la V4V "21S4"
24 ohms n'est pas une valeur standard. Remettez 2 x 12 ohms ou alors 1 x 22 ou 27 ohms. Il y avait beaucoup de choix chez RS, avec livraison le lendemain.
Pour agrandir l'image, cliquez dessus.
18 juin 2025 à 19:41
Questions / Réponses Climatisation 11
Climatiseur Mitsubishi MXZ-5B100VA en panne
Je viens de monter 2 résistances de 12 ohms 5W. A la mise sous tension une résistance a claqué.
J'avais oublié au montage de connecter le connecteur CN912.
Quelle conseillez vous de faire pour continuer dans la recherche de la panne.
Merci.
Pour agrandir l'image, cliquez dessus.
J'avais oublié au montage de connecter le connecteur CN912.
Quelle conseillez vous de faire pour continuer dans la recherche de la panne.
Merci.
Pour agrandir l'image, cliquez dessus.
20 juin 2025 à 14:25
Questions / Réponses Climatisation 12
Climatiseur Mitsubishi MXZ-5B100VA en panne
Alors de 2 choses l'une. Ou bien ces résistances ne sont pas adaptées à l'utilisation, il faut savoir que le début de charge des condos se fait à 10-15A, et ce sont des résistances à couche fine... La 24 ohms de votre intervenant a la bonne techno.
Ou alors il subsiste un CtCt derrière, à priori pas la carte neuve, mais ailleurs. Notez que si vous aviez fait ma manip avec la lampe, vous auriez vu dans ce dernier cas un éclairage continu, ce qui aurait dénoté une anomalie... Vous pouvez faire cette manip tout de suite pour lever le doute. Si la lampe s'éclaire brièvement, ce sont les résistances qui sont inadaptées. Et la clim doit marcher avec cette lampe (pour un essai).
Le CN912 est la commande de V4V, cet oubli n'est pour rien dans le claquage de votre résistance.
Notez que demain matin je m'absente quelques jours.
Ou alors il subsiste un CtCt derrière, à priori pas la carte neuve, mais ailleurs. Notez que si vous aviez fait ma manip avec la lampe, vous auriez vu dans ce dernier cas un éclairage continu, ce qui aurait dénoté une anomalie... Vous pouvez faire cette manip tout de suite pour lever le doute. Si la lampe s'éclaire brièvement, ce sont les résistances qui sont inadaptées. Et la clim doit marcher avec cette lampe (pour un essai).
Le CN912 est la commande de V4V, cet oubli n'est pour rien dans le claquage de votre résistance.
Notez que demain matin je m'absente quelques jours.
20 juin 2025 à 18:28
Questions / Réponses Climatisation 13
Climatiseur Mitsubishi MXZ-5B100VA en panne
Eurêka, je viens de faire test avec la lampe, c'est tout à fait comme vous me l'avez décrit. Lampe s'allume 2s et s'éteint, la clim s'est mise en route. J'attends donc les bonnes résistances pour finaliser la réparation.
Merci encore pour vos conseils super efficaces.
Merci encore pour vos conseils super efficaces.
21 juin 2025 à 14:02
