Forum Dépannage Climatisation : PAC Toshiba UE carte puissance HS
Bonjour.
Tout nouveau sur ce site j’espère obtenir de l'aide suite à une galère de la semaine dernière sur ma PAC gainable RAV-SP560AT-E & RAV-SM561BT-E, j'ai l'UE qui disjoncte directement sans pouvoir le réarmer (le DJ pas le différentiel), un technicien est venue et a déhancher l'UI après le ventilo de L'UE, le compresseur et m'a dit que cela provenait de la carte Électronique de puissance !
à votre avis ?
Est-ce que la carte est réparable ? connaissez vous un réparateur quitte à l'envoyé.
Est-ce possible que ce soit uniquement la carte ?
Est-ce que quelqu'un a déjà eu ce problème ?
Je ne trouve pas de vendeur pour cette carte, si quelqu'un a des infos je suis preneur.
Cordialement
Tout nouveau sur ce site j’espère obtenir de l'aide suite à une galère de la semaine dernière sur ma PAC gainable RAV-SP560AT-E & RAV-SM561BT-E, j'ai l'UE qui disjoncte directement sans pouvoir le réarmer (le DJ pas le différentiel), un technicien est venue et a déhancher l'UI après le ventilo de L'UE, le compresseur et m'a dit que cela provenait de la carte Électronique de puissance !
à votre avis ?
Est-ce que la carte est réparable ? connaissez vous un réparateur quitte à l'envoyé.
Est-ce possible que ce soit uniquement la carte ?
Est-ce que quelqu'un a déjà eu ce problème ?
Je ne trouve pas de vendeur pour cette carte, si quelqu'un a des infos je suis preneur.
Cordialement
17 décembre 2018 à 09:52
Réponse 1 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Par acquis de conscience, débranchez la terre qui part à l'UE et voyez si ça change quelque chose. Je pense que non vu votre description, mais sait-on jamais.
Si la disjonction est immédiate et non au bout de quelques secondes (confirmez), alors un composant doit être claqué, genre varistance, condo HF ou pont de diodes, ça ne doit pas être bien méchant. Une photo de la carte aiderait.
Cordialement, Dom.
Par acquis de conscience, débranchez la terre qui part à l'UE et voyez si ça change quelque chose. Je pense que non vu votre description, mais sait-on jamais.
Si la disjonction est immédiate et non au bout de quelques secondes (confirmez), alors un composant doit être claqué, genre varistance, condo HF ou pont de diodes, ça ne doit pas être bien méchant. Une photo de la carte aiderait.
Cordialement, Dom.
17 décembre 2018 à 11:38
Réponse 2 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour,
Merci pour votre aide, effectivement j'ai essayer aussi en débranchant la terre mais cela ne change rien, par contre je suis en déplacement donc je ne peux pas faire de photo de la carte pour le moment.
La disjonction est immédiate et impossible de réarmer le DJ.
Merci pour votre aide, effectivement j'ai essayer aussi en débranchant la terre mais cela ne change rien, par contre je suis en déplacement donc je ne peux pas faire de photo de la carte pour le moment.
La disjonction est immédiate et impossible de réarmer le DJ.
17 décembre 2018 à 11:42
Réponse 3 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
J'ai le même problème que vous avec le même matériel.
Elle disjoncte uniquement le disjoncteur divisionnaire.
J'ai déconnecté le compresseur, le ventilateur et la partie gainable.
Seule l'unité extérieure continue de causer des problèmes, malgré mes tentatives de réarmement du disjoncteur.
Je pense fortement que la carte de puissance est en cause.
Je vais l'envoyer chez un réparateur pour qu'il la contrôle.
Elle disjoncte uniquement le disjoncteur divisionnaire.
J'ai déconnecté le compresseur, le ventilateur et la partie gainable.
Seule l'unité extérieure continue de causer des problèmes, malgré mes tentatives de réarmement du disjoncteur.
Je pense fortement que la carte de puissance est en cause.
Je vais l'envoyer chez un réparateur pour qu'il la contrôle.
18 février 2026 à 22:30
Réponse 4 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Si vous mettez une photo de la ou des cartes, je pourrai peut-être vous dire quoi tester avec un multimètre. La disjonction est immédiate (un quart de seconde), ou intervient après quelques secondes?
Si vous mettez une photo de la ou des cartes, je pourrai peut-être vous dire quoi tester avec un multimètre. La disjonction est immédiate (un quart de seconde), ou intervient après quelques secondes?
19 février 2026 à 08:45
Réponse 5 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité

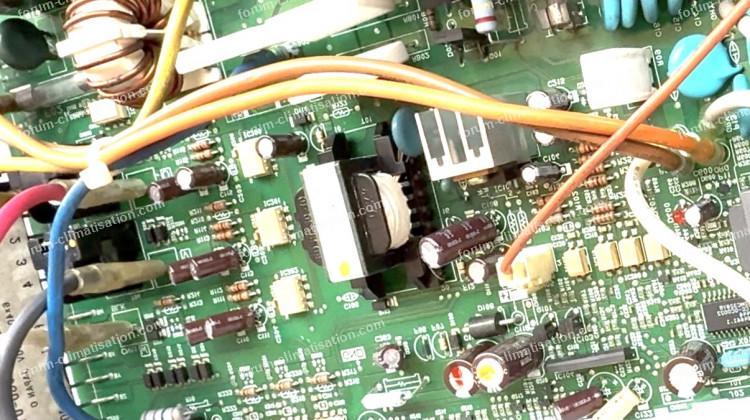

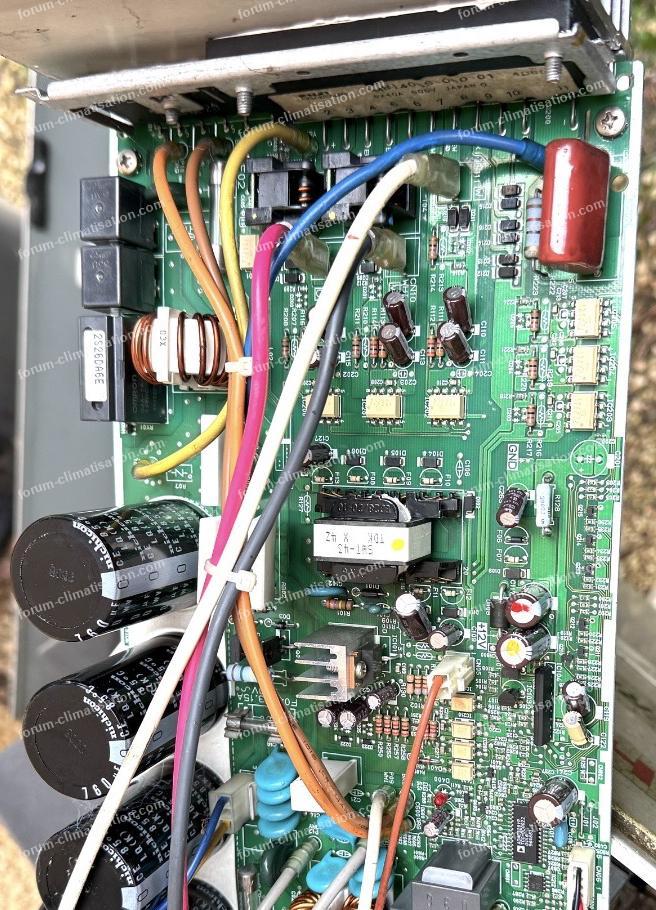

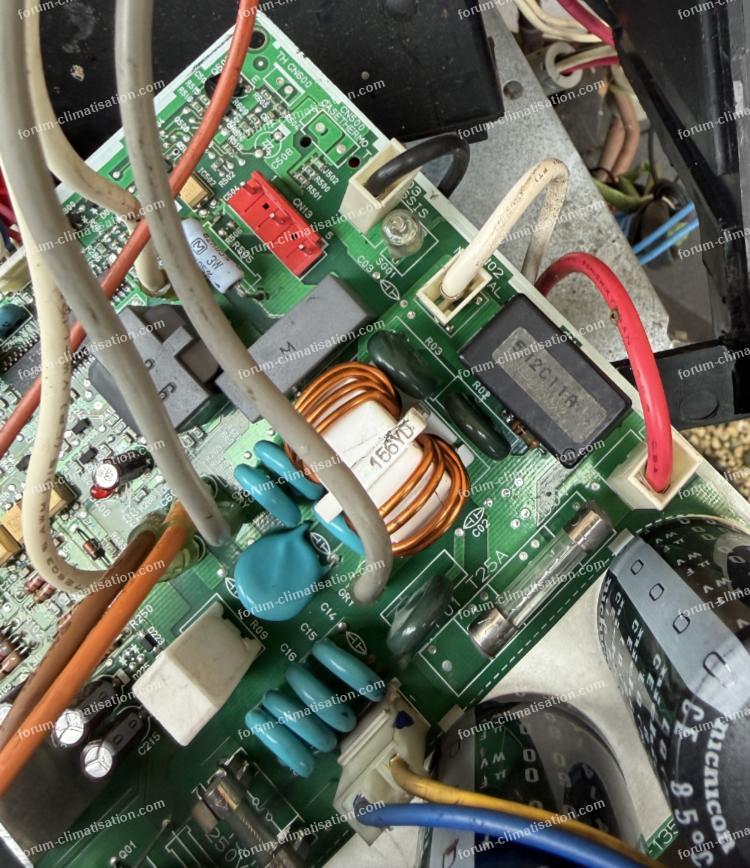

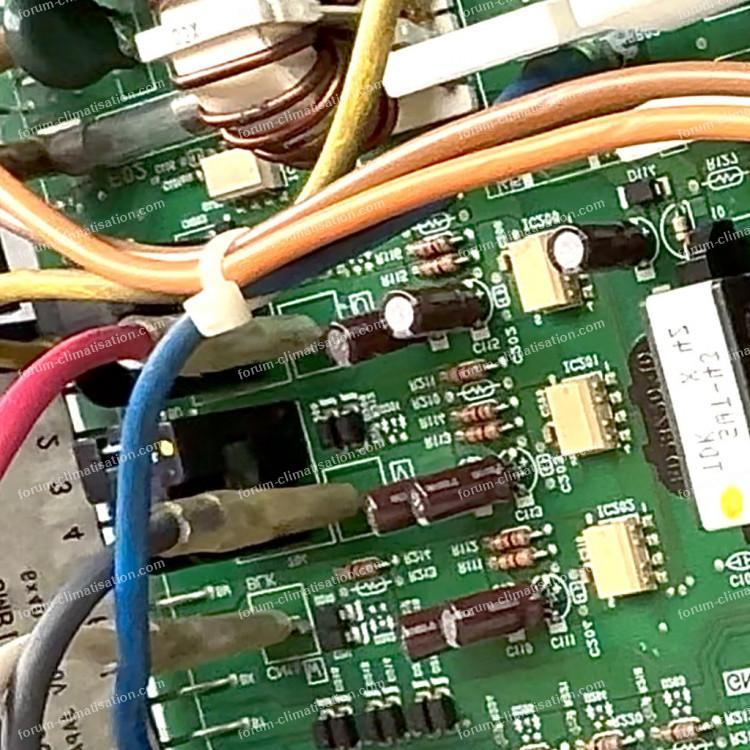

Voici des photos de la carte.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
19 février 2026 à 13:36
Réponse 6 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
J’ai envoyé les photos avec l’explication de ma première analyse.

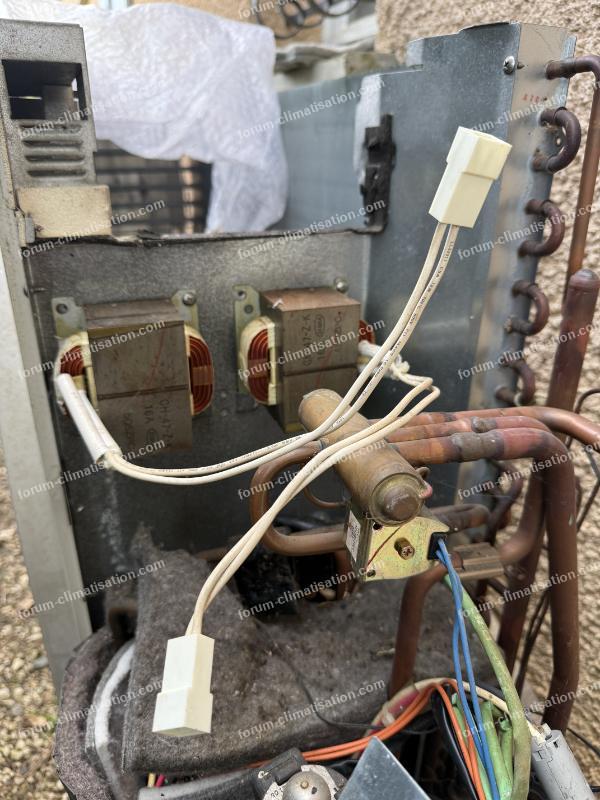

Sur la photo, les deux transfos connectés directement sur la carte mère, ce que j’ai constaté, si on déconnecte le transfo 1 laissant le 2 branché, la clim ne déclenche plus mais sur le tableau de contrôle, les valeurs apparaissent mais reste inopérantes ,la Clim ne démarre pas, normal un transfo n’est pas connecté.
Pareil si on inverse les deux transfos, avec un seul, ça ne déclenche pas, mais pas de démarrage.
J’ai fait cette manip, avec le compresseur, le ventilo et le gainable débranchés.
Si vous avez une explication je suis preneur.
Cordialement.
J’ai envoyé les photos avec l’explication de ma première analyse.
Sur la photo, les deux transfos connectés directement sur la carte mère, ce que j’ai constaté, si on déconnecte le transfo 1 laissant le 2 branché, la clim ne déclenche plus mais sur le tableau de contrôle, les valeurs apparaissent mais reste inopérantes ,la Clim ne démarre pas, normal un transfo n’est pas connecté.
Pareil si on inverse les deux transfos, avec un seul, ça ne déclenche pas, mais pas de démarrage.
J’ai fait cette manip, avec le compresseur, le ventilo et le gainable débranchés.
Si vous avez une explication je suis preneur.
Cordialement.
19 février 2026 à 14:51
Réponse 7 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
J’ai déjà effectué le paiement pour le contrôle des deux cartes .
Aujourd’hui je les expédie, après vérification, on m’envoie le devis de réparation pour acceptation, si je refuse on me renvoie les cartes.
Je vais attendre la réponse et je déciderai en fonction du montant et voir si ça vaut le coup , car cette Clim date du début 2000 et après cette première panne , d’autres conséquentes peuvent se présenter.
Je suis bricoleur dans beaucoup de domaines, mais une carte électronique il faut des appareils de contrôle, un simple multimètre peut dépanner à condition que les composants ou pistes, présentes des parties fondus et connaitre les valeurs des composants, et leurs fonctions. ça m’est arrivé d’en réparer, mais le problème était visible à l’œil, mais cette fois, on ne voit rien, pourtant le déclenchement du disjoncteur est immédiat.
J’ai quant même essayé de comprendre, il y a deux transfos qui sont reliés directement à la carte, lorsque je débranche la fiche de l’un des deux (n’importe laquelle des deux transfos) le disjoncteur ne déclenche plus et le tableau commande s’allume avec la valeur de t• et les autres modes , mais le groupe ne démarre pas .
Et dès que je reconnecte la fiche du transfo, le disjoncteur saute aussitôt.
Je ne sais pas, lorsque les deux transfos sont reliés, la carte court-circuit, apparemment comme vous avez des notions, peut-être vous saurez le pourquoi ?
Merci.
J’ai déjà effectué le paiement pour le contrôle des deux cartes .
Aujourd’hui je les expédie, après vérification, on m’envoie le devis de réparation pour acceptation, si je refuse on me renvoie les cartes.
Je vais attendre la réponse et je déciderai en fonction du montant et voir si ça vaut le coup , car cette Clim date du début 2000 et après cette première panne , d’autres conséquentes peuvent se présenter.
Je suis bricoleur dans beaucoup de domaines, mais une carte électronique il faut des appareils de contrôle, un simple multimètre peut dépanner à condition que les composants ou pistes, présentes des parties fondus et connaitre les valeurs des composants, et leurs fonctions. ça m’est arrivé d’en réparer, mais le problème était visible à l’œil, mais cette fois, on ne voit rien, pourtant le déclenchement du disjoncteur est immédiat.
J’ai quant même essayé de comprendre, il y a deux transfos qui sont reliés directement à la carte, lorsque je débranche la fiche de l’un des deux (n’importe laquelle des deux transfos) le disjoncteur ne déclenche plus et le tableau commande s’allume avec la valeur de t• et les autres modes , mais le groupe ne démarre pas .
Et dès que je reconnecte la fiche du transfo, le disjoncteur saute aussitôt.
Je ne sais pas, lorsque les deux transfos sont reliés, la carte court-circuit, apparemment comme vous avez des notions, peut-être vous saurez le pourquoi ?
Merci.
19 février 2026 à 12:48
Réponse 8 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Excusez moi pour ces messages répétitifs, je pensais que le premier n’avait pas été envoyé, j’ai pas l’habitude.
19 février 2026 à 18:10
Réponse 9 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Pas de problème, note d'un modérateur.
19 février 2026 à 18:32
Réponse 10 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Avec un multimètre utilisé avec doigté et science, on peut dépanner énormément de choses, pas seulement les cas où des pistes ou des composants sont explosés. Vous n'avez pas répondu à ma question sur le temps de maintien du disjoncteur...
Les 2 "transfos" sont en fait des inductances utilisées pour le lissage de la haute tension continue. Le fait que cela "marche" (partiellement) avec l'un et disjoncte avec l'autre m'aiguille vers un problème dans cette partie de la machine. Je verrais bien un IGBT en court-circuit. Sur le côté droit de la 3ème photo, on a l'IPM en bas, et au dessus 1 ou 2 composants, dont l'IGBT, mais la photo ne permet pas de bien voir. Mais bon, si les cartes sont parties, c'est un peu tard...
A savoir aussi : lorsqu'on remet des clims sous tension, la plupart ne démarrent pas avant quelques minutes, c'est pour protéger le compresseur si l'arrêt a été brutal...
Avec un multimètre utilisé avec doigté et science, on peut dépanner énormément de choses, pas seulement les cas où des pistes ou des composants sont explosés. Vous n'avez pas répondu à ma question sur le temps de maintien du disjoncteur...
Les 2 "transfos" sont en fait des inductances utilisées pour le lissage de la haute tension continue. Le fait que cela "marche" (partiellement) avec l'un et disjoncte avec l'autre m'aiguille vers un problème dans cette partie de la machine. Je verrais bien un IGBT en court-circuit. Sur le côté droit de la 3ème photo, on a l'IPM en bas, et au dessus 1 ou 2 composants, dont l'IGBT, mais la photo ne permet pas de bien voir. Mais bon, si les cartes sont parties, c'est un peu tard...
A savoir aussi : lorsqu'on remet des clims sous tension, la plupart ne démarrent pas avant quelques minutes, c'est pour protéger le compresseur si l'arrêt a été brutal...
19 février 2026 à 19:36
Réponse 11 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
J’avais envoyé une réponse , je ne la vois pas, pas grave.
Des que j’aurai le mail du réparateur concernant le devis, je vous dirai quelle est la partie de la carte qui est HS.
Je vois que vous êtes efficace dans ce domaine, j’en profite pour vous poser cette question.
Le problème de la carte peut il être conséquent à un accessoire, compresseur, ventilateur, unité intérieure ?
Si c’est le cas, au démarrage avec une carte réparée ou neuve la panne de la carte se reproduira à nouveau avec les mêmes composants changés.
J’ai contrôlé le compresseur, les valeurs sont bonnes et il n’est pas à la masse, mais l’unité intérieure je ne sais pas comment la contrôler, avez vous une idée ?
Bonne journée.
Cordialement.
J’avais envoyé une réponse , je ne la vois pas, pas grave.
Des que j’aurai le mail du réparateur concernant le devis, je vous dirai quelle est la partie de la carte qui est HS.
Je vois que vous êtes efficace dans ce domaine, j’en profite pour vous poser cette question.
Le problème de la carte peut il être conséquent à un accessoire, compresseur, ventilateur, unité intérieure ?
Si c’est le cas, au démarrage avec une carte réparée ou neuve la panne de la carte se reproduira à nouveau avec les mêmes composants changés.
J’ai contrôlé le compresseur, les valeurs sont bonnes et il n’est pas à la masse, mais l’unité intérieure je ne sais pas comment la contrôler, avez vous une idée ?
Bonne journée.
Cordialement.
20 février 2026 à 06:56
Réponse 12 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Dans tout équipement électronique, des composants peuvent rendre l'âme sans prévenir, et sans cause extérieure. Difficile de répondre avec certitude. Concernant l'UI, elle est autonome, on lui envoie le secteur et elle se débrouille, le fil de communication ne pouvant normalement pas être le siège d'un court-circuit. Autrement dit un problème de surconsommation dans l'UI ne fera pas claquer votre UE, elle fera simplement disjoncter le divisionnaire. Vous ne parlez pas de disjonction de différentiel, on peut donc à priori exclure une fuite à la terre. Pour moi, l'UI a peu de chances d'être responsable.
Il est clair qu'un compresseur HS peut faire claquer une carte, ou la neuve qu'on met à la place. Le plus simple, quand c'est possible et pas trop cher, c'est de réparer ce qui est mort sur la carte et de voir...
Quand vous commencez une réponse, vous avez 60mn pour la terminer, sinon elle est perdue. Dura lex sed lex... Pour contourner, Copy votre texte, sortez et Paste dans une nouvelle réponse.
Dans tout équipement électronique, des composants peuvent rendre l'âme sans prévenir, et sans cause extérieure. Difficile de répondre avec certitude. Concernant l'UI, elle est autonome, on lui envoie le secteur et elle se débrouille, le fil de communication ne pouvant normalement pas être le siège d'un court-circuit. Autrement dit un problème de surconsommation dans l'UI ne fera pas claquer votre UE, elle fera simplement disjoncter le divisionnaire. Vous ne parlez pas de disjonction de différentiel, on peut donc à priori exclure une fuite à la terre. Pour moi, l'UI a peu de chances d'être responsable.
Il est clair qu'un compresseur HS peut faire claquer une carte, ou la neuve qu'on met à la place. Le plus simple, quand c'est possible et pas trop cher, c'est de réparer ce qui est mort sur la carte et de voir...
Quand vous commencez une réponse, vous avez 60mn pour la terminer, sinon elle est perdue. Dura lex sed lex... Pour contourner, Copy votre texte, sortez et Paste dans une nouvelle réponse.
20 février 2026 à 19:13
Réponse 13 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonsoir.
Merci pour votre réponse, à présent je sais pour quelle raison certains messages ne sont pas passés.
Le différentiel n’a jamais sauté, seul le divisionnaire et lorsque on essaye de le fermer ça ne tient pas et même un sacré flash .
Pour le compresseur, j’ai contrôlé s’il n’était pas à la terre, les valeurs des enroulements (entre 0,3 et 0,4) et comme je n’étais pas certain, (j’ai pas un multimètre de pro) j’ai vérifié sur mon autre clim une Daikin, j’ai trouvé les mêmes valeurs.
Le ventilo, je ne connais pas la tension continue, il y a deux broches ,une avec le rouge , le blanc, et noir , l’autre broche , jaune , rose , marron ou gris (je me souviens plus) c’est les vitesses je pense ! .
Quelles valeurs en ohms entre rouge, blanc et noir et pour les vitesses entre les trois ?
Donc, le compresseur paraît OK, l’UI gainable me préoccupe, ça n’est pas facile, elle est dans les combles.
Si je vérifie la phase et neutre qui alimente ce gainable, quelle valeur ohmiques il doit avoir ?
Si un des éléments est en défaut de terre, ça doit se voir au multimètre ?
Si ma carte est réparée, une fois réinstallée, je peux tenter le démarrage sans compresseur, ventilateur, et UI , qu’en pensez vous ?
Je vous fait confiance car j’ai constaté que vous êtes de la partie, vous conseillez bien, avec une bonne analyse, c’est pas facile de conseiller des amateurs.
Des que j’aurai le résultat du diagnostic et le montant du devis, je posterai pour vous informer.
Encore merci pour ces conseils.
Merci pour votre réponse, à présent je sais pour quelle raison certains messages ne sont pas passés.
Le différentiel n’a jamais sauté, seul le divisionnaire et lorsque on essaye de le fermer ça ne tient pas et même un sacré flash .
Pour le compresseur, j’ai contrôlé s’il n’était pas à la terre, les valeurs des enroulements (entre 0,3 et 0,4) et comme je n’étais pas certain, (j’ai pas un multimètre de pro) j’ai vérifié sur mon autre clim une Daikin, j’ai trouvé les mêmes valeurs.
Le ventilo, je ne connais pas la tension continue, il y a deux broches ,une avec le rouge , le blanc, et noir , l’autre broche , jaune , rose , marron ou gris (je me souviens plus) c’est les vitesses je pense ! .
Quelles valeurs en ohms entre rouge, blanc et noir et pour les vitesses entre les trois ?
Donc, le compresseur paraît OK, l’UI gainable me préoccupe, ça n’est pas facile, elle est dans les combles.
Si je vérifie la phase et neutre qui alimente ce gainable, quelle valeur ohmiques il doit avoir ?
Si un des éléments est en défaut de terre, ça doit se voir au multimètre ?
Si ma carte est réparée, une fois réinstallée, je peux tenter le démarrage sans compresseur, ventilateur, et UI , qu’en pensez vous ?
Je vous fait confiance car j’ai constaté que vous êtes de la partie, vous conseillez bien, avec une bonne analyse, c’est pas facile de conseiller des amateurs.
Des que j’aurai le résultat du diagnostic et le montant du devis, je posterai pour vous informer.
Encore merci pour ces conseils.
20 février 2026 à 21:14
Réponse 14 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
J'ai téléchargé le bouquin de votre machine, il est dispo chez Manualslib. Plein d'infos, je suppose que votre UE est celle du post tout en haut.
Le ventilo est commandé directement sur ses 3 enroulements (connecteur 4 fils) par un triphasé généré sur la carte. Les 3 autres fils sont à priori le retour tachymétrique, qui donne la vitesse réelle de rotation à la carte. Votre ventilo stricto sensu n'est pas impliqué, il ne créerait pas de "sacré flash". En revanche, le schéma montre qu'il faut connecter les 2 reactors pour que le secteur arrive sur DB01, donc cela explique votre manip. Et là, s'il y a un court-jus sur la haute tension, vous disjonctez...
Le "sacré flash" ne doit pas se produire sur une machine saine, car le courant à la remise sous tension est limité par R05/R06. Sans elles, le courant serait très fort pour charger les condensateurs C10-13. Et c'est ce qui se passe chez vous. Après 3 secondes le relais RY01 se ferme et le courant n'est plus limité. Sur votre carte, les contacts du relais ont probablement été soudés par un courant très violent dû à un claquage, soit dans le module DB01, qui regroupe redressement et filtrage actif type PFC, soit ailleurs, par exemple le module IGBT, ou la génération du triphasé pour le ventilo. Le DB01 est la partie dont je parlais et dont on voit mal les pattes dans votre photo.
A noter aussi que 3 enroulements corrects pour le compresseur ne garantissent pas son fonctionnement, car il peut être bloqué mécaniquement, et dans ce cas le module IGBT pourra claquer.
Pour agrandir l'image, cliquez dessus.
J'ai téléchargé le bouquin de votre machine, il est dispo chez Manualslib. Plein d'infos, je suppose que votre UE est celle du post tout en haut.
Le ventilo est commandé directement sur ses 3 enroulements (connecteur 4 fils) par un triphasé généré sur la carte. Les 3 autres fils sont à priori le retour tachymétrique, qui donne la vitesse réelle de rotation à la carte. Votre ventilo stricto sensu n'est pas impliqué, il ne créerait pas de "sacré flash". En revanche, le schéma montre qu'il faut connecter les 2 reactors pour que le secteur arrive sur DB01, donc cela explique votre manip. Et là, s'il y a un court-jus sur la haute tension, vous disjonctez...
Le "sacré flash" ne doit pas se produire sur une machine saine, car le courant à la remise sous tension est limité par R05/R06. Sans elles, le courant serait très fort pour charger les condensateurs C10-13. Et c'est ce qui se passe chez vous. Après 3 secondes le relais RY01 se ferme et le courant n'est plus limité. Sur votre carte, les contacts du relais ont probablement été soudés par un courant très violent dû à un claquage, soit dans le module DB01, qui regroupe redressement et filtrage actif type PFC, soit ailleurs, par exemple le module IGBT, ou la génération du triphasé pour le ventilo. Le DB01 est la partie dont je parlais et dont on voit mal les pattes dans votre photo.
A noter aussi que 3 enroulements corrects pour le compresseur ne garantissent pas son fonctionnement, car il peut être bloqué mécaniquement, et dans ce cas le module IGBT pourra claquer.
Pour agrandir l'image, cliquez dessus.
21 février 2026 à 10:50
Réponse 15 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
Merci pour tous ces infos et le schéma, il est plus lisible que celui qui est collé sur le carter de la machine.
Après réparation, surtout si la facture est salée, je vais prendre toute les précautions pour éviter de bousiller à nouveau la carte.
Je n’ai pas assez de connaissances sur l’électronique, mais votre analyse est cohérente et me semble logique.
Si le compresseur est bloqué mécaniquement, effectivement la disjonction franche est logique , même si électriquement tout est correct.
Compresseur isolé, on peut le brancher directement sur le secteur avec un condensateur de démarrage, si blocage, le disjoncteur doit sauter.
Si c’est faisable , sur quelle borne la phase , le condensateur et neutre ?
Ça m’est arrivé de faire des test isolé de la platine sur des moteurs.
C’est vrai aussi pour le ventilo, un flash aussi costaud à la fermeture du disjoncteur, ça ne semble pas logique.
En ce qui concerne l’UI, d’après la manip sur les transfos, comme expliqué auparavant, le fait que la clim ne déclenche pas avec un seul transfo, avec le tableau de commande qui s’allume avec les fonctions modifiables (t* , vitesse ventilo, avec erreur 04) ça a peut indiquer que l’UI n’est pas concernée, qu’en pensez-vous ?
Dites moi pour la manip du compresseur si c’est faisable sans dommages ,et comment connecter phase et neutre sur les trois fiches compresseur ,la puissance du condensateur de démarrage.
Une dernière chose que j’avais omis par oubli, est ce possible que le fait d’arrêter brutalement la clim au disjoncteur, puisse être une cause de la panne sur la carte (car j’ai installé un disjoncteur divisionnaire wifi) , bien souvent j’utilisais le smartphone pour l’arrêter directement au divisionnaire wifi , sans passer par l’arrêt normal sur le tableau de commande.
Je suis presque sûr que ça peut être fortement la cause , qu’en pensez vous ?
Je mets les photos qui montre la partie où d’après votre analyse doit se trouver la panne.
Les bornes du compresseur pour la couleur des câbles.
Merci.
Cordialement
Merci pour tous ces infos et le schéma, il est plus lisible que celui qui est collé sur le carter de la machine.
Après réparation, surtout si la facture est salée, je vais prendre toute les précautions pour éviter de bousiller à nouveau la carte.
Je n’ai pas assez de connaissances sur l’électronique, mais votre analyse est cohérente et me semble logique.
Si le compresseur est bloqué mécaniquement, effectivement la disjonction franche est logique , même si électriquement tout est correct.
Compresseur isolé, on peut le brancher directement sur le secteur avec un condensateur de démarrage, si blocage, le disjoncteur doit sauter.
Si c’est faisable , sur quelle borne la phase , le condensateur et neutre ?
Ça m’est arrivé de faire des test isolé de la platine sur des moteurs.
C’est vrai aussi pour le ventilo, un flash aussi costaud à la fermeture du disjoncteur, ça ne semble pas logique.
En ce qui concerne l’UI, d’après la manip sur les transfos, comme expliqué auparavant, le fait que la clim ne déclenche pas avec un seul transfo, avec le tableau de commande qui s’allume avec les fonctions modifiables (t* , vitesse ventilo, avec erreur 04) ça a peut indiquer que l’UI n’est pas concernée, qu’en pensez-vous ?
Dites moi pour la manip du compresseur si c’est faisable sans dommages ,et comment connecter phase et neutre sur les trois fiches compresseur ,la puissance du condensateur de démarrage.
Une dernière chose que j’avais omis par oubli, est ce possible que le fait d’arrêter brutalement la clim au disjoncteur, puisse être une cause de la panne sur la carte (car j’ai installé un disjoncteur divisionnaire wifi) , bien souvent j’utilisais le smartphone pour l’arrêter directement au divisionnaire wifi , sans passer par l’arrêt normal sur le tableau de commande.
Je suis presque sûr que ça peut être fortement la cause , qu’en pensez vous ?
Je mets les photos qui montre la partie où d’après votre analyse doit se trouver la panne.
Les bornes du compresseur pour la couleur des câbles.
Merci.
Cordialement
21 février 2026 à 17:45
Réponse 16 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Les moteurs asynchrones 50Hz avec condo sont des diphasés, le condo sert à créer une 2ème phase. Votre compresseur est en triphasé (3 excitations identiques mais décalées dans le temps), donc ça ne marchera pas, avec votre système composé d'un commun et 2 phases. Pour tester un tel compresseur, il faut l'équipement dédié à ce test, ou alors un abonnement EDF triphasé avec 3 transfos 230/115 pour ne pas appliquer des tensions létales aux enroulements. Un compresseur asynchrone a des enroulements de l'ordre de 5 ohms, et les inverters plutôt 0.5 ohm... En plus, vous aurez une chance sur 2 de faire tourner le compresseur à l'envers, et il pourrait ne pas apprécier ce traitement.
"ça peut indiquer que l’UI n’est pas concernée, qu’en pensez-vous ? " Ben je vous l'ai dit en réponse 12.
Normalement, une clim est censée ne pas souffrir d'une coupure secteur intempestive (orage...). En revanche des microcoupures, genre 100-200 ms, peuvent créer des dommages ; en particulier Sanyo a eu de gros problèmes, beaucoup de cas sur ce forum.
Les photos promises se sont arrêtées en chemin... :-)
Les moteurs asynchrones 50Hz avec condo sont des diphasés, le condo sert à créer une 2ème phase. Votre compresseur est en triphasé (3 excitations identiques mais décalées dans le temps), donc ça ne marchera pas, avec votre système composé d'un commun et 2 phases. Pour tester un tel compresseur, il faut l'équipement dédié à ce test, ou alors un abonnement EDF triphasé avec 3 transfos 230/115 pour ne pas appliquer des tensions létales aux enroulements. Un compresseur asynchrone a des enroulements de l'ordre de 5 ohms, et les inverters plutôt 0.5 ohm... En plus, vous aurez une chance sur 2 de faire tourner le compresseur à l'envers, et il pourrait ne pas apprécier ce traitement.
"ça peut indiquer que l’UI n’est pas concernée, qu’en pensez-vous ? " Ben je vous l'ai dit en réponse 12.
Normalement, une clim est censée ne pas souffrir d'une coupure secteur intempestive (orage...). En revanche des microcoupures, genre 100-200 ms, peuvent créer des dommages ; en particulier Sanyo a eu de gros problèmes, beaucoup de cas sur ce forum.
Les photos promises se sont arrêtées en chemin... :-)
22 février 2026 à 10:38
Réponse 17 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonsoir.
Oui, les photos elles se sont fait la malle, ça n’est pas grave.
Je vous envoie celle de la carte, on voit mieux, et peut être pourrez vous repérer le ou les composants incriminés.
Pour le compresseur, je me doutais bien, il y a deux phases et entres phases et neutre c’est du 240 volts .
C’est 240 triphasés ?
Certains moteurs électriques pour les machines sont connectés en 240volts triphasés.
C’est le même type de connections ?
Je vais attendre les infos des deux cartes, et j’aviserai, normalement dans la semaine.
Je vous tiendrai au courant.
Cordialement.
Pour agrandir les images, cliquez dessus.
Oui, les photos elles se sont fait la malle, ça n’est pas grave.
Je vous envoie celle de la carte, on voit mieux, et peut être pourrez vous repérer le ou les composants incriminés.
Pour le compresseur, je me doutais bien, il y a deux phases et entres phases et neutre c’est du 240 volts .
C’est 240 triphasés ?
Certains moteurs électriques pour les machines sont connectés en 240volts triphasés.
C’est le même type de connections ?
Je vais attendre les infos des deux cartes, et j’aviserai, normalement dans la semaine.
Je vous tiendrai au courant.
Cordialement.
Pour agrandir les images, cliquez dessus.
22 février 2026 à 19:03
Réponse 18 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
"Certains moteurs électriques pour les machines sont connectés en 240 volts triphasés. C’est le même type de connections ?" Oui, MAIS comme je l'ai dit, vous ne pouvez pas mettre 3x230V dessus, vous allez le griller. Le module IGBT fournit un triphasé variable en fréquence ET en amplitude. Quand on lui demande de tourner lentement, on lui applique 3 tensions réduites, par ex 50V. Comme pour un moulin à café : si vous l'alimentez en 115V, il tournera bien moins vite qu'avec 230.
Pour moi, les suspects restent les 2 composants avec plein de pattes en haut de la photo 1 ci-dessus.
"Certains moteurs électriques pour les machines sont connectés en 240 volts triphasés. C’est le même type de connections ?" Oui, MAIS comme je l'ai dit, vous ne pouvez pas mettre 3x230V dessus, vous allez le griller. Le module IGBT fournit un triphasé variable en fréquence ET en amplitude. Quand on lui demande de tourner lentement, on lui applique 3 tensions réduites, par ex 50V. Comme pour un moulin à café : si vous l'alimentez en 115V, il tournera bien moins vite qu'avec 230.
Pour moi, les suspects restent les 2 composants avec plein de pattes en haut de la photo 1 ci-dessus.
23 février 2026 à 09:53
Réponse 19 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
J’ai reçu le mail avec le devis, je ne sais pas trop, c’est risqué si je la monte sans un contrôle par un pro.

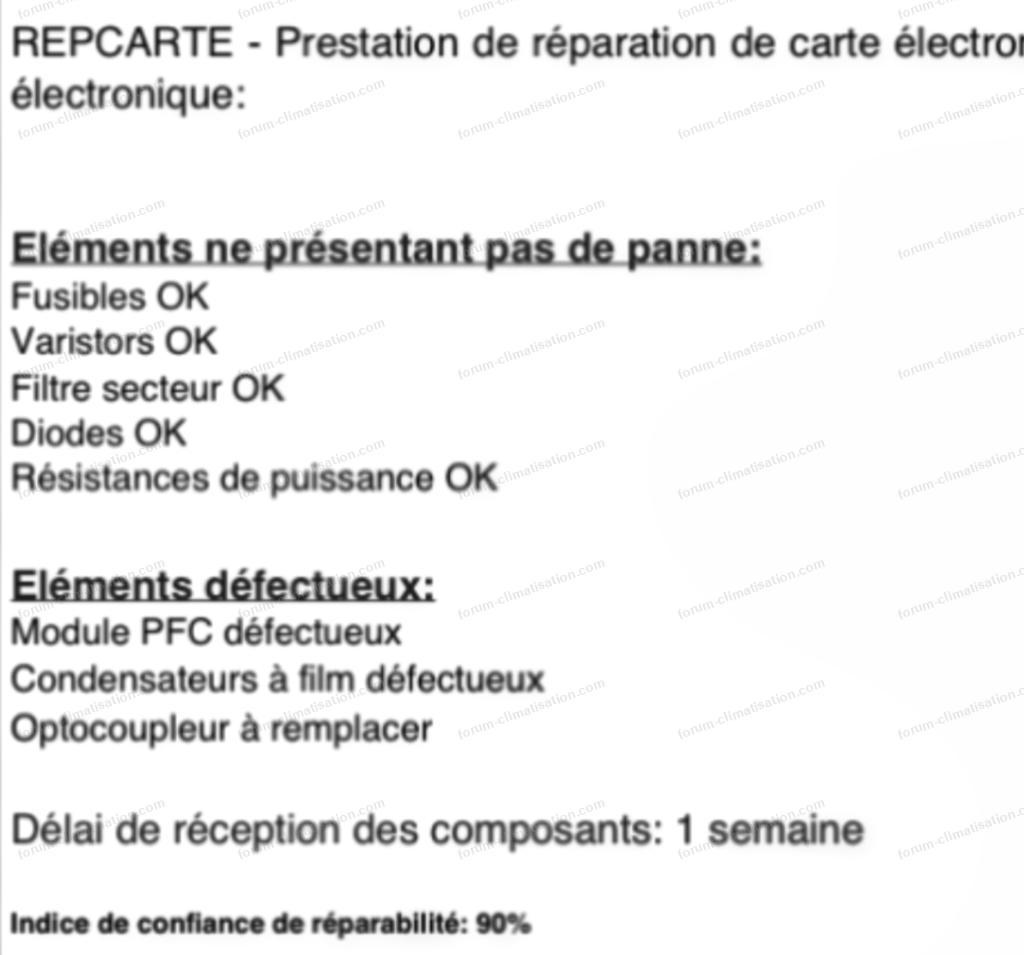

Voici le devis et la liste des composants HS .
Le total est de 370 € pour réparation et plus les 100€ que j’ai déjà payé pour le diagnostic.
Étant donné que je ne l’utilise que rarement et sa vétusté, est ce que ça vaut le coup ?
Voilà la photo du devis.
Pour agrandir l'image, cliquez dessus.
J’ai reçu le mail avec le devis, je ne sais pas trop, c’est risqué si je la monte sans un contrôle par un pro.
Voici le devis et la liste des composants HS .
Le total est de 370 € pour réparation et plus les 100€ que j’ai déjà payé pour le diagnostic.
Étant donné que je ne l’utilise que rarement et sa vétusté, est ce que ça vaut le coup ?
Voilà la photo du devis.
Pour agrandir l'image, cliquez dessus.
23 février 2026 à 10:19
Réponse 20 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Dans votre histoire, vous avez péché par excès de précipitation, d'autant que "vous ne l’utilisez que rarement". En effet, si vous aviez appelé à l'aide sur ce forum AVANT de contacter le réparateur, vous auriez probablement économisé 100€ de devis et vous auriez pu acheter les pièces HS pour moins de 40€ typiquement.
Que vous conseiller avec ce devis? Pas facile de répondre, cela dépend de l'âge de la clim... Sachant que le prestataire mentionne (à juste titre) que l'indice de confiance ne sera pas de 100%. Cela dit, avec mes conseils ce serait pareil, le compresseur pouvant être à l'origine de la panne (je dirais 1 chance sur 4).
Que vous conseiller avec ce devis? Pas facile de répondre, cela dépend de l'âge de la clim... Sachant que le prestataire mentionne (à juste titre) que l'indice de confiance ne sera pas de 100%. Cela dit, avec mes conseils ce serait pareil, le compresseur pouvant être à l'origine de la panne (je dirais 1 chance sur 4).
23 février 2026 à 13:19
Réponse 21 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonsoir.
J’ai quelqu’un qui installe des climatiseurs, qui va venir dans la semaine pour contrôler le compresseur.
J’ai appelé le réparateur pour lui annoncer que je fais des vérifications sur les appareils auxiliaires et notamment le blocage mécanique du compresseur. Il a parfaitement compris et trouve normal .
On me garde au frais les deux cartes et si je n’accepte pas le devis , on me les renvoie .
C’est vrai que je me suis un peu pressé, et je n’ai pas du tout pensé au forum.
C’est en faisant des recherches sur le matériel, que j’ai trouvé le site.
Lorsque j’ai acheté la maison, j’ai pas été très exigeant sur ce matériel, notamment de l’année d’installation, la documentation, et l’entretien, à ce moment là ma seconde fille était très malade, j’ai décidé rapidement d’acheter, ce qui comptait c’était être à côté pour m’occuper en cas de besoin de ma petite fille.
La Clim n’était pas un critère important de choix .
Par contre peut on savoir à partir des caractéristiques de la clim, l’année de sortie de ce type ?
Je pense qu’elle a été installée en 2006 ?
Suivant le diagnostic de l’entreprise, je déciderai sans précipitation.
Pour l’instant j’en suis à 90€ , si vous me dites où l’on trouve ce type de composants, et que cette réparation je peux l’entreprendre avec vos conseils, je suis prêt à tenter ?
Sûr la photo il y a cette barrette noire avec beaucoup de pattes sur laquelle est fixé l’échangeur de chaleur alu, celle dont vous parlez dans le dernier message.
Sur le devis, elle y est mentionnée ?
Et si c’est le cas , si cela ne vous dérange pas, repérez sur la photo les autres composants incriminés et envoyer la photo.
Le gars que j’ai eu au tel, m’a dit que l’indice de 90% était bon et beaucoup de réparations n’atteignent pas ce pourcentage.
Je n’y connais pas beaucoup en électronique, pourquoi un indice de confiance ?
On renvoie au client, après une facture salée, une pièce soit disant réparée à avec un indice de 90%, ce qui veut dire que malgré la réparation il y a 10% que ça ne fonctionne pas.
J’ai quelqu’un qui installe des climatiseurs, qui va venir dans la semaine pour contrôler le compresseur.
J’ai appelé le réparateur pour lui annoncer que je fais des vérifications sur les appareils auxiliaires et notamment le blocage mécanique du compresseur. Il a parfaitement compris et trouve normal .
On me garde au frais les deux cartes et si je n’accepte pas le devis , on me les renvoie .
C’est vrai que je me suis un peu pressé, et je n’ai pas du tout pensé au forum.
C’est en faisant des recherches sur le matériel, que j’ai trouvé le site.
Lorsque j’ai acheté la maison, j’ai pas été très exigeant sur ce matériel, notamment de l’année d’installation, la documentation, et l’entretien, à ce moment là ma seconde fille était très malade, j’ai décidé rapidement d’acheter, ce qui comptait c’était être à côté pour m’occuper en cas de besoin de ma petite fille.
La Clim n’était pas un critère important de choix .
Par contre peut on savoir à partir des caractéristiques de la clim, l’année de sortie de ce type ?
Je pense qu’elle a été installée en 2006 ?
Suivant le diagnostic de l’entreprise, je déciderai sans précipitation.
Pour l’instant j’en suis à 90€ , si vous me dites où l’on trouve ce type de composants, et que cette réparation je peux l’entreprendre avec vos conseils, je suis prêt à tenter ?
Sûr la photo il y a cette barrette noire avec beaucoup de pattes sur laquelle est fixé l’échangeur de chaleur alu, celle dont vous parlez dans le dernier message.
Sur le devis, elle y est mentionnée ?
Et si c’est le cas , si cela ne vous dérange pas, repérez sur la photo les autres composants incriminés et envoyer la photo.
Le gars que j’ai eu au tel, m’a dit que l’indice de 90% était bon et beaucoup de réparations n’atteignent pas ce pourcentage.
Je n’y connais pas beaucoup en électronique, pourquoi un indice de confiance ?
On renvoie au client, après une facture salée, une pièce soit disant réparée à avec un indice de 90%, ce qui veut dire que malgré la réparation il y a 10% que ça ne fonctionne pas.
23 février 2026 à 20:56
Réponse 22 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
Vous pourriez savoir, l’année de mise sur le marché de ce type de clim.
J’ai cherché sans résultat et l’ancien propriétaire est injoignable.
Et dans le cas de changement de compresseur, est-ce une opération coûteuse ?
Bonne journée.
Vous pourriez savoir, l’année de mise sur le marché de ce type de clim.
J’ai cherché sans résultat et l’ancien propriétaire est injoignable.
Et dans le cas de changement de compresseur, est-ce une opération coûteuse ?
Bonne journée.
24 février 2026 à 09:25
Réponse 23 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Bonjour.
Pour connaître l'année de fabrication, elle est assez souvent indiquée sur les étiquettes collées sur l'UE et l'UI. Sinon, des pièces plastiques peuvent avoir un marquage de date gravé thermiquement, et des composants électroniques porter une date du style 0433, semaine 33 de 2004. Composants que l'on trouve soit en France, soit plus certainement en Chine (Aliexpress).
Je n'ai pas de schéma détaillé de cette carte, donc pour connaître les réf de composants, il faut les avoir sous les yeux, c'est marqué dessus. Le module suspecté à la fois par le prestataire et par moi est le module PFC, en jaune réponse 14. Le module IGBT, le plus gros et qui voisine le PFC, gagnera à être testé et confirmé bon, car il peut aussi être atteint. Pour l'optocoupleur (jaunes, à 4 ou 8 pattes) et les "condensateurs à film", à confirmer...
Pour connaître l'année de fabrication, elle est assez souvent indiquée sur les étiquettes collées sur l'UE et l'UI. Sinon, des pièces plastiques peuvent avoir un marquage de date gravé thermiquement, et des composants électroniques porter une date du style 0433, semaine 33 de 2004. Composants que l'on trouve soit en France, soit plus certainement en Chine (Aliexpress).
Je n'ai pas de schéma détaillé de cette carte, donc pour connaître les réf de composants, il faut les avoir sous les yeux, c'est marqué dessus. Le module suspecté à la fois par le prestataire et par moi est le module PFC, en jaune réponse 14. Le module IGBT, le plus gros et qui voisine le PFC, gagnera à être testé et confirmé bon, car il peut aussi être atteint. Pour l'optocoupleur (jaunes, à 4 ou 8 pattes) et les "condensateurs à film", à confirmer...
24 février 2026 à 10:00
Réponse 24 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
Vous est il possible de repérer sur la photo, tous les composants cités sur le devis et leurs dénominations correspondantes au devis ?
J’ai vu celui souligné en jaune et l’autre en rose.
Serait-Il possible de pouvoir les commander sans problème ?
Vous est il possible de repérer sur la photo, tous les composants cités sur le devis et leurs dénominations correspondantes au devis ?
J’ai vu celui souligné en jaune et l’autre en rose.
Serait-Il possible de pouvoir les commander sans problème ?
24 février 2026 à 10:46
Réponse 25 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Celui en rose est un relais, et il n'est pas sûr qu'il soit HS ; si le défaut est avant lui, dans le jaune (PFC), alors il est à priori indemne. Tout dépend où est le CtCt. Pour expliquer la disjonction, ou bien le PFC est en CtCt, ou bien il est bon et le CtCt est sur la HT, et dans ce cas, le rose doit aussi être HS, contacts soudés.
J'ignore ce qui a conduit l'intervenant à déclarer un opto mort. Je ne peux pas trop vous dire celui auquel il a pensé, sur la carte j'en vois au moins 11. Peut-être celui à côté des fils rose et jaune, qui pourrait piloter le PFC ; je le répète, je n'ai ni le schéma détaillé ni la carte sous les yeux... Pareil pour les "condensateurs à film".
J'ignore ce qui a conduit l'intervenant à déclarer un opto mort. Je ne peux pas trop vous dire celui auquel il a pensé, sur la carte j'en vois au moins 11. Peut-être celui à côté des fils rose et jaune, qui pourrait piloter le PFC ; je le répète, je n'ai ni le schéma détaillé ni la carte sous les yeux... Pareil pour les "condensateurs à film".
24 février 2026 à 14:06
Réponse 26 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonsoir.
Je vois que finalement le problème de ma clim est toujours un mystère, seul le gars qui a testé la carte sur le banc de contrôle est crédible a 90 % le reste c’est du bla bla !
Je vous remercie pour avoir répondu à mes messages, je vais analyser la situation avec patience, rien ne presse, contacter les personnes compétentes.
Cordialement.
Je vois que finalement le problème de ma clim est toujours un mystère, seul le gars qui a testé la carte sur le banc de contrôle est crédible a 90 % le reste c’est du bla bla !
Je vous remercie pour avoir répondu à mes messages, je vais analyser la situation avec patience, rien ne presse, contacter les personnes compétentes.
Cordialement.
24 février 2026 à 21:19
Réponse 27 forum climatisation bricovideo.com
PAC Toshiba UE carte puissance HS
Dois-je m'inclure dans les non crédibles, et mes 10 réponses ci-dessus sont-elles le bla bla en question?
25 février 2026 à 09:40
Réponse 28 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
J'ai envoyé une réponse en début d'après-midi et je ne la vois pas, pourquoi ?
25 février 2026 à 19:26
Réponse 29 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Bonjour.
Je ne vous mets pas en cause, vous avez essayé de m’aider, un forum ça peut aider dans certains cas.
Mais ça ne remplace pas un atelier pour diagnostic avec l’élément posé sur l’établi, seulement orienter vers des avis plus ou moins crédibles en fonction de photos ou d’explications décrites par des amateurs.
Je me débrouille dans pas mal de domaines, lorsque j’ai un problème, tout commence par une analyse et si c’est dans mes possibilités, je n’abandonne pas, même si ça dépasse mes compétences, il m’est arrivé de me tromper, mais j’ai appris.
J’ai fait des choses incroyables sans être un spécialiste et même dans mon travail, j’ai trouvé des solutions qui ont rapporté beaucoup d’argent, et pour lesquelles mêmes les ingénieurs et fabricants de l’installation n’y avaient pas pensé.
Par expérience je sais que bien souvent on ne peut pas résoudre certains problèmes par ce que j’appelle (bla bla ) que moi aussi je pratique.
Vous m’avez écris, que si j’étais venu directement sur le site au lieu d’envoyer la carte à réparer, j’aurais économisé 100€ et qu’avec une quarantaine d’euros j’aurais eu les composants.
La , je constate que ma décision a été la bonne , car je ne sais pas qui aurait décelé les composants HS seulement en échange de messages avec des photos.
J’ai envoyé la photo du devis, ce qui est une preuve du travail à effectuer et qui n’est pas en corrélation totale avec votre analyse, et c’est normal vous n’avais la carte sur votre établi.
Ça signifie pour moi, qu’a un certain moment, il faut arrêter les suppositions et passer par des personnes qui ont du matériel pour effectuer les réparations.
Je vous remercie encore pour votre aide.
Cordialement.
Je ne vous mets pas en cause, vous avez essayé de m’aider, un forum ça peut aider dans certains cas.
Mais ça ne remplace pas un atelier pour diagnostic avec l’élément posé sur l’établi, seulement orienter vers des avis plus ou moins crédibles en fonction de photos ou d’explications décrites par des amateurs.
Je me débrouille dans pas mal de domaines, lorsque j’ai un problème, tout commence par une analyse et si c’est dans mes possibilités, je n’abandonne pas, même si ça dépasse mes compétences, il m’est arrivé de me tromper, mais j’ai appris.
J’ai fait des choses incroyables sans être un spécialiste et même dans mon travail, j’ai trouvé des solutions qui ont rapporté beaucoup d’argent, et pour lesquelles mêmes les ingénieurs et fabricants de l’installation n’y avaient pas pensé.
Par expérience je sais que bien souvent on ne peut pas résoudre certains problèmes par ce que j’appelle (bla bla ) que moi aussi je pratique.
Vous m’avez écris, que si j’étais venu directement sur le site au lieu d’envoyer la carte à réparer, j’aurais économisé 100€ et qu’avec une quarantaine d’euros j’aurais eu les composants.
La , je constate que ma décision a été la bonne , car je ne sais pas qui aurait décelé les composants HS seulement en échange de messages avec des photos.
J’ai envoyé la photo du devis, ce qui est une preuve du travail à effectuer et qui n’est pas en corrélation totale avec votre analyse, et c’est normal vous n’avais la carte sur votre établi.
Ça signifie pour moi, qu’a un certain moment, il faut arrêter les suppositions et passer par des personnes qui ont du matériel pour effectuer les réparations.
Je vous remercie encore pour votre aide.
Cordialement.
25 février 2026 à 13:54
Réponse 30 forum climatisation bricovideo.com
C'est "normal", vous n'êtes pas inscrit sur le forum ainsi vous arrivez dans les spams.
En plus vous utiliser des Proxys ou VPN.
PAC Toshiba UE carte puissance HS
Citation :
J'ai envoyé une réponse en début d'après-midi et je ne la vois pas, pourquoi ?
C'est "normal", vous n'êtes pas inscrit sur le forum ainsi vous arrivez dans les spams.
En plus vous utiliser des Proxys ou VPN.
25 février 2026 à 19:55
Réponse 31 forum climatisation bricovideo.com
Invité
PAC Toshiba UE carte puissance HS
Invité
Merci pour la réponse.
Je ne savais pas, c’est la première fois que je communique sur un forum.
Bonne journée.
Je ne savais pas, c’est la première fois que je communique sur un forum.
Bonne journée.
26 février 2026 à 05:41
