Erreur U4 sur unité extérieure RXS35BVMB Daikin

10288

Questions Forum Dépannage Climatisation : Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Bonjour.

Comme noté dans le titre, j'ai une erreur L4 sur unité extérieure RXS35BVMB Daikin lors de la mise sous tension de ma climatisation.

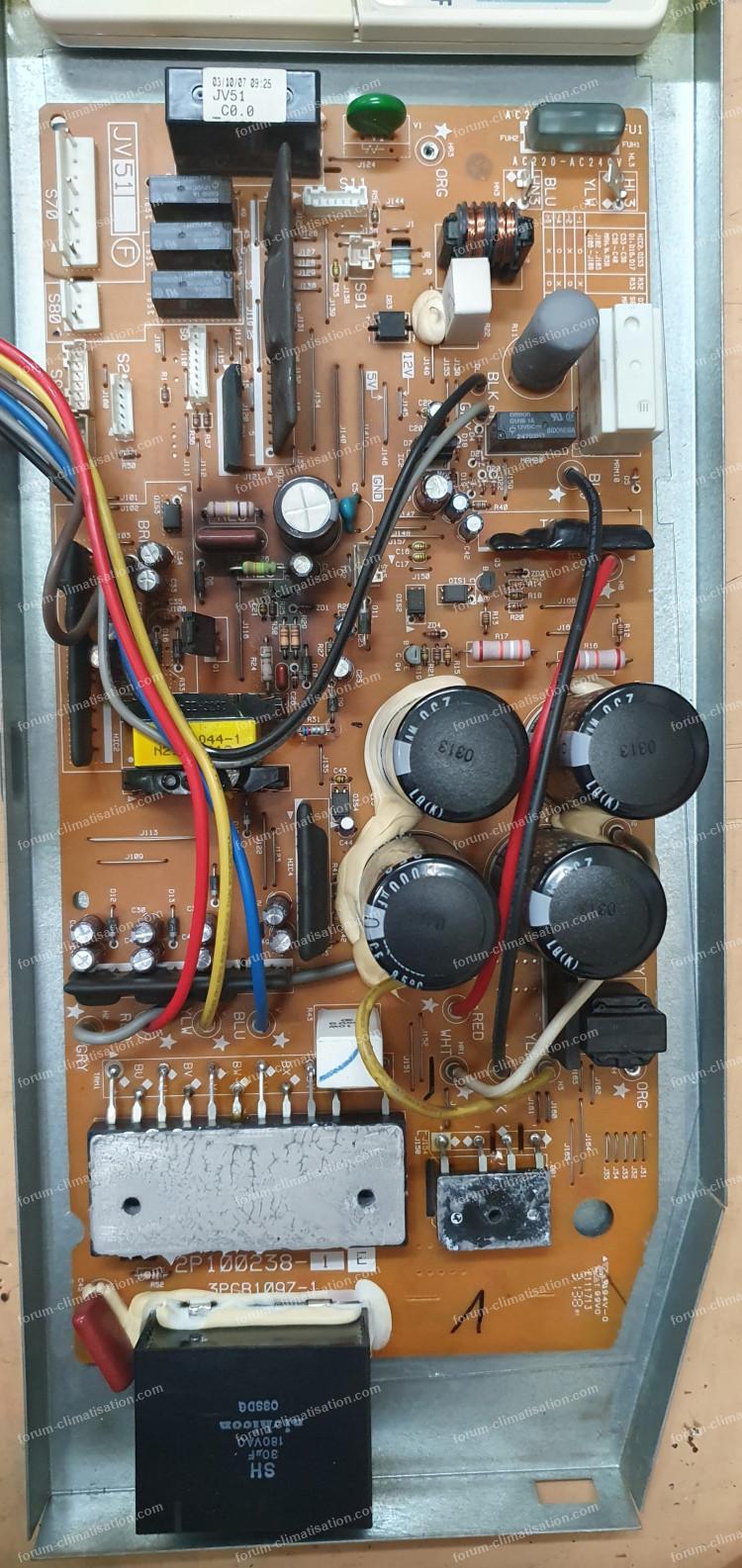

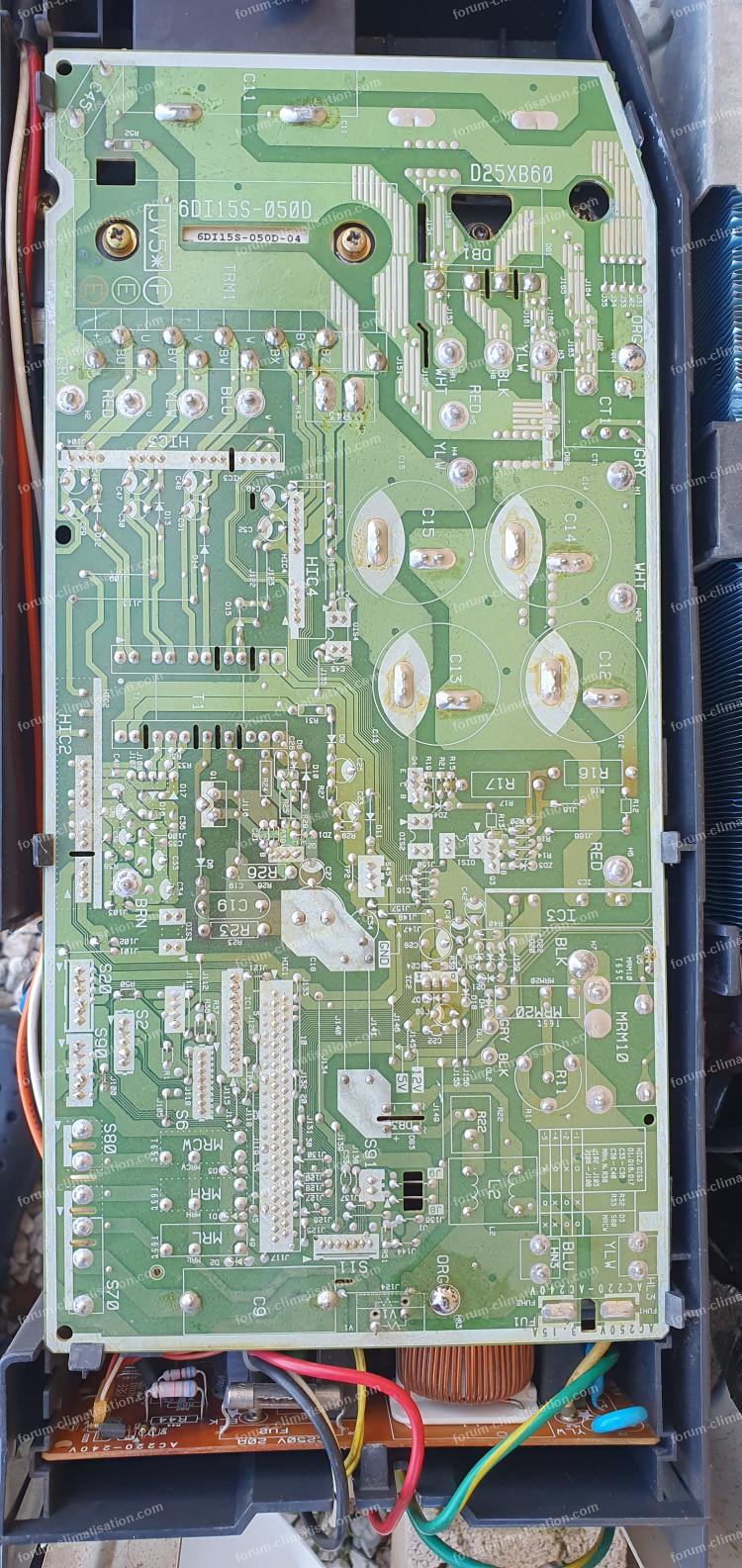

Voici en photo la carte mère en question.

Pour agrandir les images, cliquez dessus.

25 septembre 2025 à 14:02

Réponse 1 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Bonjour.

"Comme noté dans le titre, j'ai une erreur L4"... Faudrait savoir, L4 ou U4?...

C'est la même machine qu'en question 9969?

25 septembre 2025 à 17:34

Réponse 2 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Erreur U4 toutes mes excuses j'ai rippé !
C'est pour la même machine mais pas la même carte (au passage celle que vous m'avez aidé à réparer fonctionne à merveille).

25 septembre 2025 à 17:37

Réponse 3 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

"C'est pour la même machine mais pas la même carte"... Vous voulez dire "C'est pour une carte identique, mais pas sur la même machine", non? Parce que vos photos ci-dessus sont strictement les mêmes qu'en 9969... D'ailleurs vous annonciez cette demande d'aide en dernier post de la 9969...

Sur la carte face composants, vous avez des points de test GND (0V), 5V et 12V. Que mesurez-vous sur 5V et 12V (fil noir sur GND)?

Pour agrandir l'image, cliquez dessus.

26 septembre 2025 à 11:31

Réponse 4 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Non c'est bien sur la même unité extérieure mais c'est une carte que j'ai remplacé, ne trouvant pas la panne avant d'arriver sur le forum.
Je fais les test dès que possible et je vous dis.
Oui les photos sont identiques car les cartes sont exactement les mêmes.

26 septembre 2025 à 17:03

Réponse 5 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Petite précision pour le novice que je suis.
La carte doit être branchée, branchée et alimentée (sur ON) ou est ce que démontée cela suffit ?

26 septembre 2025 à 19:02

Réponse 6 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Si les photos ci dessus sont celle de la carte qui fonctionne, alors refaites-en de celle en U4. Si vous avez 2 enfants dont l'un est malade, lequel allez-vous emmener chez le toubib?... De petits détails peuvent ne pas être remarqués par un oeil profane.

26 septembre 2025 à 19:16

Réponse 7 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Je vous confirme que c'est bien celle ci qui est en panne.
J'avais mis la même photo sur l'ancien topic effectivement sans que ce soit la bonne carte.

26 septembre 2025 à 20:42

Réponse 8 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Pour 5V, j'ai 1590 ohms et pour 12 V ça monte jusqu'à 2 Mohms puis OL.

26 septembre 2025 à 20:48

Réponse 9 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Ces valeurs ohmiques ne sont pas anormales. Mais en fait, je demandais la valeur des tensions sur ces points de tests (libellés en Volts). Si 0V ou presque sur chaque, cela indiquerait que l'alim à découpage ne fonctionne pas. Une absence de communication est souvent due à une panne d'alim.

27 septembre 2025 à 00:26

Réponse 10 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

PS : votre réponse de 19:02 n'était pas encore visible quand j'ai écrit à 19:16. Oui, sous tension, donc.

27 septembre 2025 à 00:29

Réponse 11 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Ok je refais le test sous tension en volts lundi. Merci.

27 septembre 2025 à 05:55

Réponse 12 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Bonjour.

Alors sous tension j'ai pour le 5V : 4,7V
Et pour le 12V : 9,6V

29 septembre 2025 à 15:36

Réponse 13 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Bonjour.

Donc l'alim fonctionne à peu près, mais... "peut mieux faire"... Cette alim n'est pas régulée par un circuit moderne, du coup elle est basique et sa précision dépend de composants divers, diodes, résistances et condensateurs. Un condo dégradé ne fait plus son travail de filtrage, et un microP alimenté avec une tension mal filtrée pourra faire n'importe quoi, par exemple en communication.

Une zone est particulièrement roussie, et si les semiconducteurs tiennent le choc en température, les condos chimiques y sont très sensibles, surtout si elle est présente H24. Si j'étais vous, je changerais les condos de l'alim, surtout le X, mais aussi les Y. Sur le gros condo Z, il faut lire 330V, si vous lisez bien moins (250-280), il faudra le changer aussi.

Cela dit, je ne garantis pas que la carte fonctionnera à nouveau avec des condos neufs.

Pour agrandir l'image, cliquez dessus.

29 septembre 2025 à 19:20

Réponse 14 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Ok je vais commencer par ça alors !
Merci je vous tiens informé.

29 septembre 2025 à 21:26

Réponse 15 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Bonjour.

Alors avant de changer les condensateurs, j'ai effectué des mesures sur la carte fonctionnelle puis la dysfonctionnelle. Voici les résultats de la carte fonctionnelle et entre parenthèses, ceux de la mauvaise :

C18 : 400V 22uf = 316V (324V)
C25 : 50V 68uf = 20,9V (19,05V)
C27 : 16V 220uf = 5,17V (5,29V)
C33 / C34 : 25V 100uf = 14,05V / 15,11V (13,48V / 14,8V)
C38 / C39 / C40 : 16V 120uf = 12,12V / 5,35V / 12,19V (11,47V / 1,88V / 12,01V)

pour les condos nommés X il y en avait un caché sous les câbles et non visibles sur la photo.
La seule grosse différence reste celle de C39.
Question additionnelle : à quoi servent les cables oranges nommés ORG alimentant un bobinage sur le moteur ?
Merci.

30 septembre 2025 à 18:21

Réponse 16 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Bonjour.

Les fils ORG mènent à l'inductance (encore appelée réactance) utilisée pour mieux lisser la HT continue.

Pour les condos 38 à 40, il est difficile de les repérer sur les photos. Il ne serait pas inutile que vous fassiez un gros plan de la zone, recto et verso. Vous pouvez aussi mesurer la résistance vue à leurs bornes, fil noir sur le -, sur les 2 cartes. Une surconsommation sur ce qui est rattaché à C39 pourrait expliquer la tension trop basse, voire la panne de la carte.

01 octobre 2025 à 09:12

Réponse 17 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

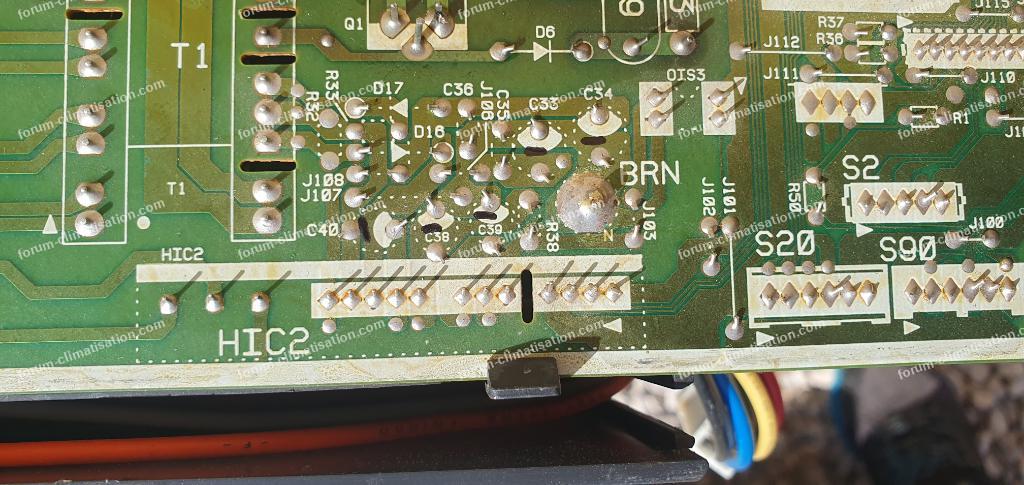

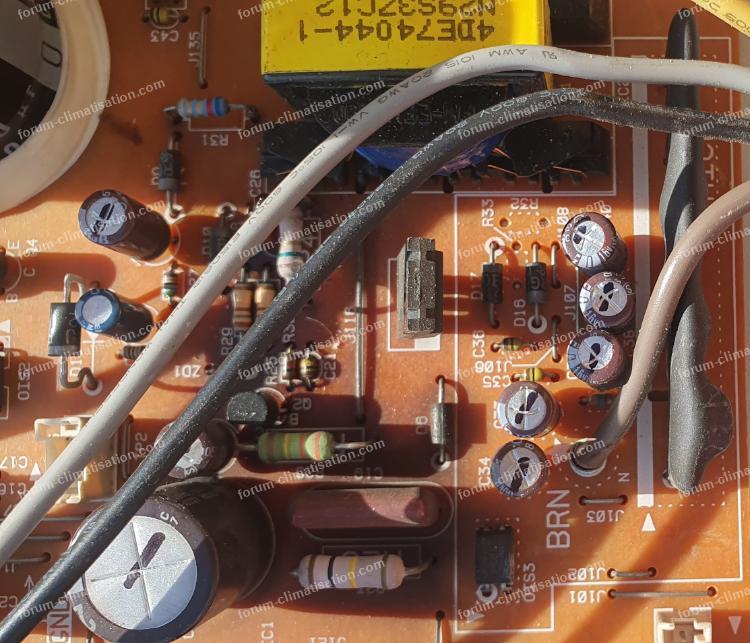

Voici les photos



Pour agrandir les images, cliquez dessus.

03 octobre 2025 à 11:02

Réponse 18 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Bonjour.

Apparemment, C39 sert à stabiliser une tension qui est produite sur la petite carte HIC2, puisqu'il ne semble relié à rien d'autre sur la carte mère. Et je dois avouer que sans schémas je ne peux pas dire à quoi sert cette carte et ce condo. Vous n'avez pas fait les mesures de résistances suggérées en post 16, elles pourraient donner un indice.

Je reviens sur vos mesures du post 15 (très bonne initiative de votre part), dont je viens de trouver une bizarrerie. Toutes les mesures entre parenthèses sont inférieures à celles de la carte bonne (pas C18, mais on s'en fiche), sauf... C27, que j'avais appelé X (les autres étant Y, que vous avez renommés X par erreur). Cela va dans le sens d'une augmentation de son paramètre ESR, et donc un moins bon filtrage de la tension qu'il porte. Changez-le avant d'aller plus loin dans les investigations. Parce qu'il a eu chaud toute sa vie...

03 octobre 2025 à 18:31

Réponse 19 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Bonsoir.

Alors j'avais envoyé un message mais apparemment il n'est pas passé.
Je teste la résistance en ohm avec carte branchée et en fonction ou avec un capacimètre ?
De plus j'ai changé le c39 qui avait un écart important mais le résultat est le même et le voltage également avec le nouveau condo.
Et OK pour c27 je vais le changer.

03 octobre 2025 à 19:11

Réponse 20 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Votre message a été perdu probablement parce que vous avez mis plus de 60mn entre le début de la saisie et l'envoi de votre message. 59 ça va, 61 c'est mort.

Une résistance se mesure toujours sans tension, sinon les tensions qui se baladent sur la carte vont complètement altérer les mesures. Et avec un multimètre en position ohm ; un capacimètre sert pour les condensateurs uniquement.

04 octobre 2025 à 10:49

Réponse 21 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Ok certainement que je n'ai pas fait assez vite.
Alors j'ai testé la résistance comparativement des 2 cartes, et les résultats sont identiques à 0,1 près.
Par contre j'ai remarqué que le C40 de la carte défectueuse accepte 135uf au lieu de 120, avec le capacimetre.
Est-ce que cela pourrait poser problème ?
Pour info je n'ai pas encore changé le C27.

05 octobre 2025 à 19:11

Réponse 22 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Un condo chimique un peu trop fort n'est en principe pas un problème. En revanche, s'il a une résistance en parallèle avec lui, par exemple sur le circuit imprimé, alors sa valeur va pouvoir augmenter de 20 ou 50%, voire plus. Pour lever le doute, il faut le mesurer dessoudé (au moins une patte).

06 octobre 2025 à 10:36

Réponse 23 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

OK bon demain ou mercredi je change le C27 et je vous fais un retour.

06 octobre 2025 à 10:54

Réponse 24 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Bonjour, j'ai changé le C27 et après un test de 10 min, plus d'erreur !
Encore merci !

08 octobre 2025 à 17:56

Réponse 25 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

Dom-Aom
Membre inscrit

8 350 messages

Goude!

Je rigole quand même, parce que je vous avais suggéré de changer CE condo le 29 septembre en réponse 13, vous avez "papillonné" plus d'une semaine avant de le faire. Mais je ne vous en veux pas! ;-)

09 octobre 2025 à 09:56

Réponse 26 forum dépannage climatisation-climatiseurs

Erreur U4 sur unité extérieure RXS35BVMB Daikin

niko83350
Membre inscrit

44 messages

Effectivement mais on y allé pas à pas, l'important est que le résultat soit là !
Vu les températures actuelles je n'étais pas dans l'urgence et j'ai une carte fonctionnelle d'avance, mais surtout mes horaires de travail peuvent me bloquer plusieurs jours.
En tous les cas encore merci, ça fait 2 cartes réparées pour moins de 5 euros....

09 octobre 2025 à 10:12
