Question Forum Dépannage Climatisation : Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour à tous.
Je suis rentré de vacances hier avec ma femme et enfants et je constate que la climatisation ne fonctionne plus.
Je ne connais rien au sujet, j'ai quelques notions d'électricité et je souhaite diagnostiquer le problème et le réparer moi-même si possible.
Cette clim est en place depuis 20 ans donc pas de problème de câblage.
C'est un multi split, deux unités internes et une unité externe, les deux unités internes remontent le même code d'erreur, je soupçonne donc un problème venant de l'unité extérieure.
Voila ce que j'ai fait pour le moment :
Coupé l'alimentation une nuit entière pour vider les condensateurs (comme recommandé dans plusieurs réponses sur ce forum) mais cela n'a rien changé.

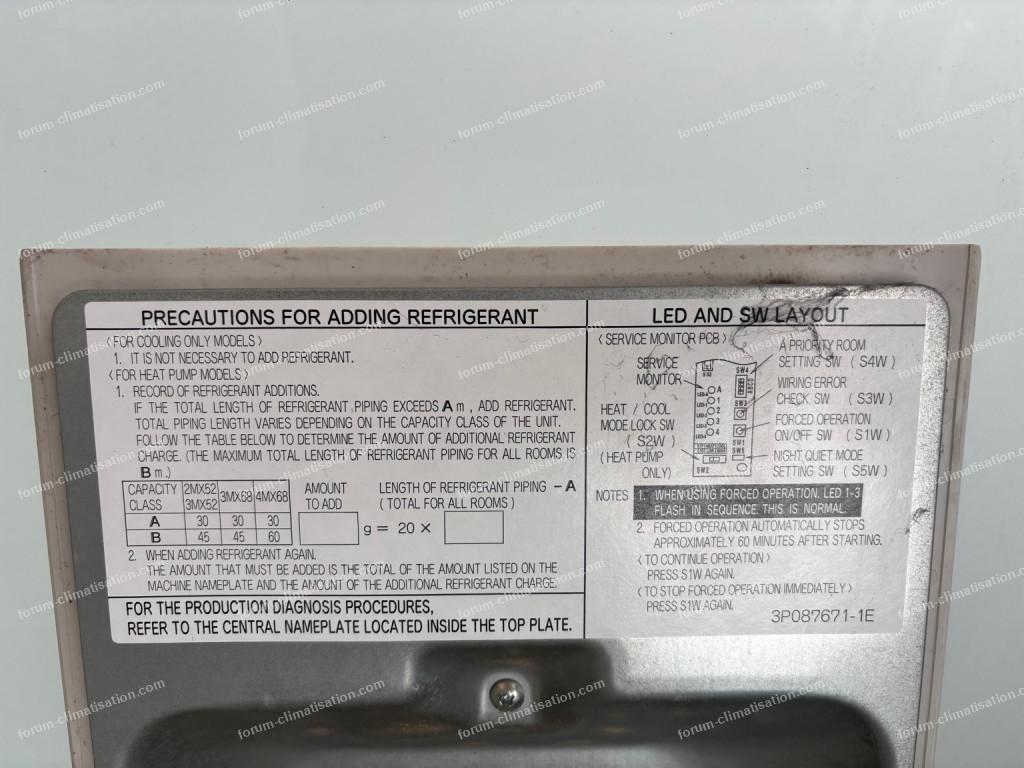

Ouvert la plaque de service pour vérifier l'état des leds, la led verte clignote, aucune led rouge ne s'allume même après coupure et remise du courant.
Tenté la marche forcé, le ventilateur tourne bien et la machine a l'air de faire du froid, je vois bien de la condensation sur la pièce (qui semble être en cuivre) dont je ne connais pas le nom.
Tenté l'auto diagnostic mais rien ne se passe.
Vérifié le courant en entrée, j'ai bien du 230v.

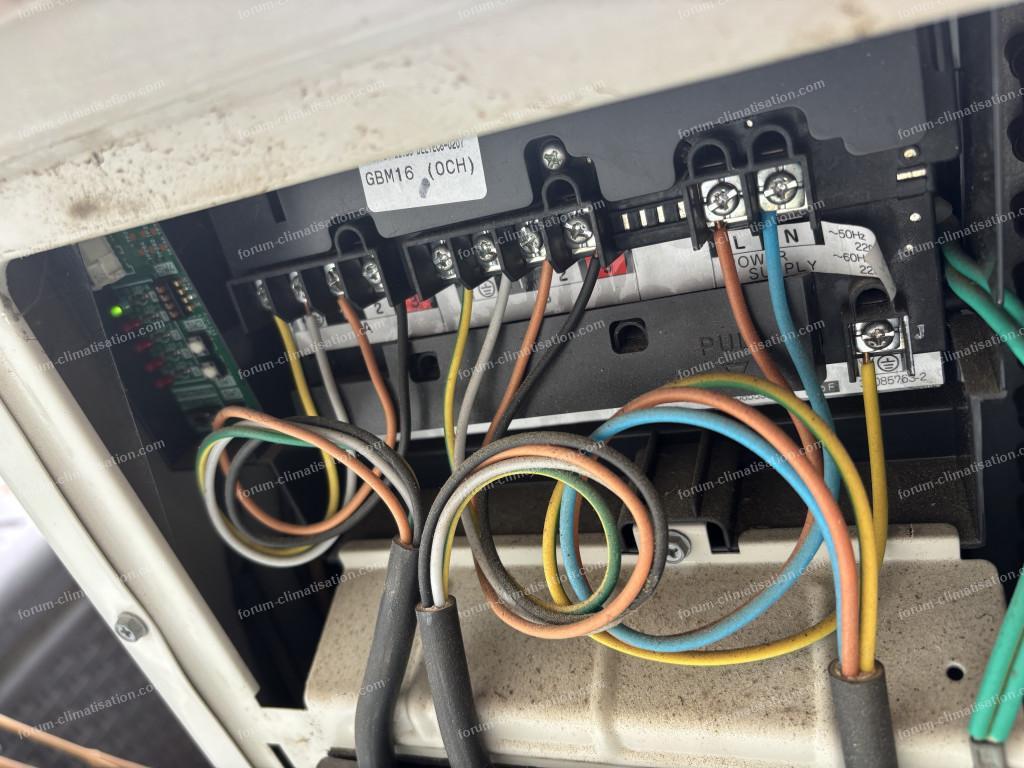

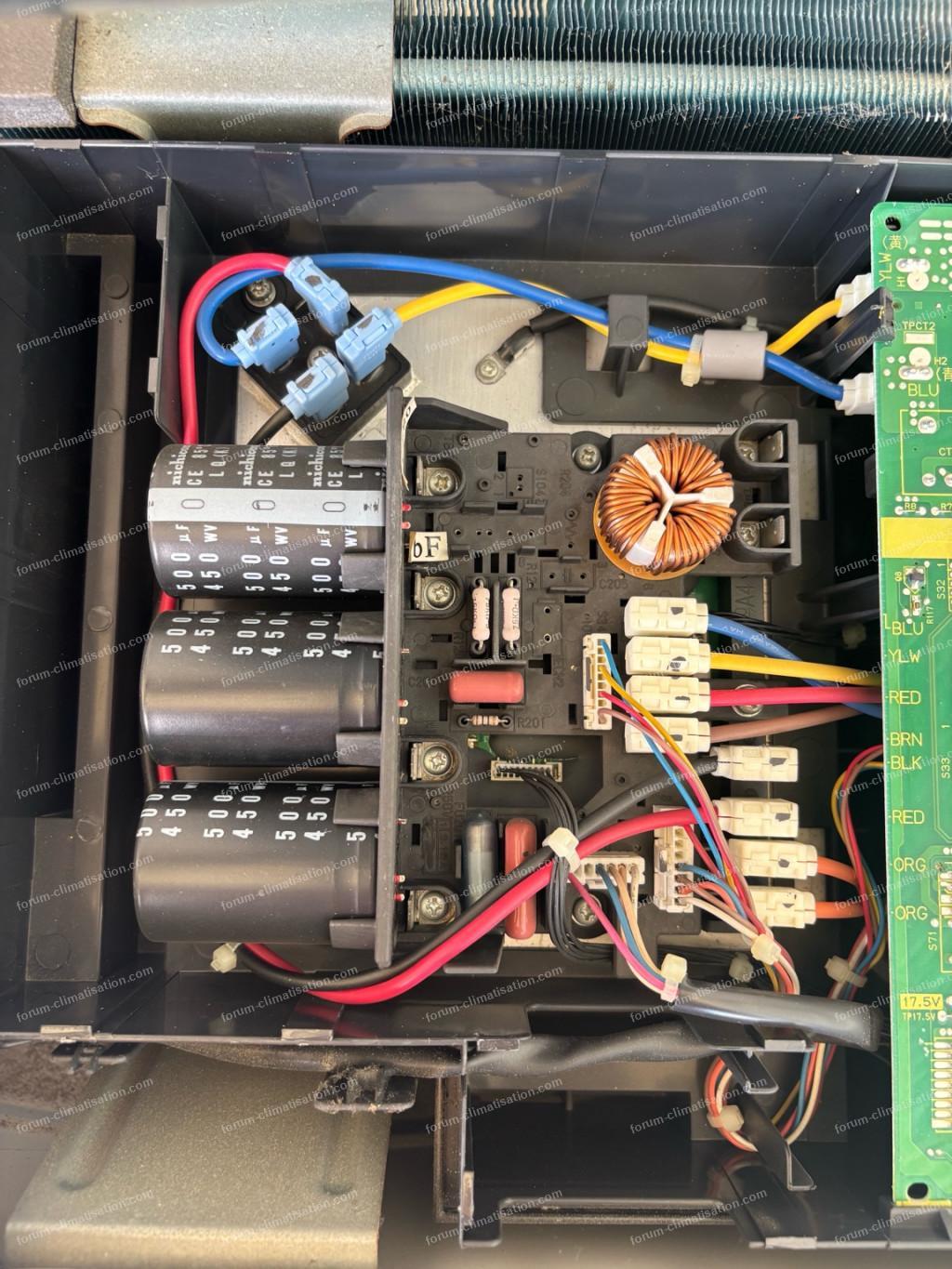

J'ai donc décidé d'ouvrir le capot de la bête et je suis tombé sur les deux cartes en photo.
Par ou je peux commencer pour investiguer le problème ?

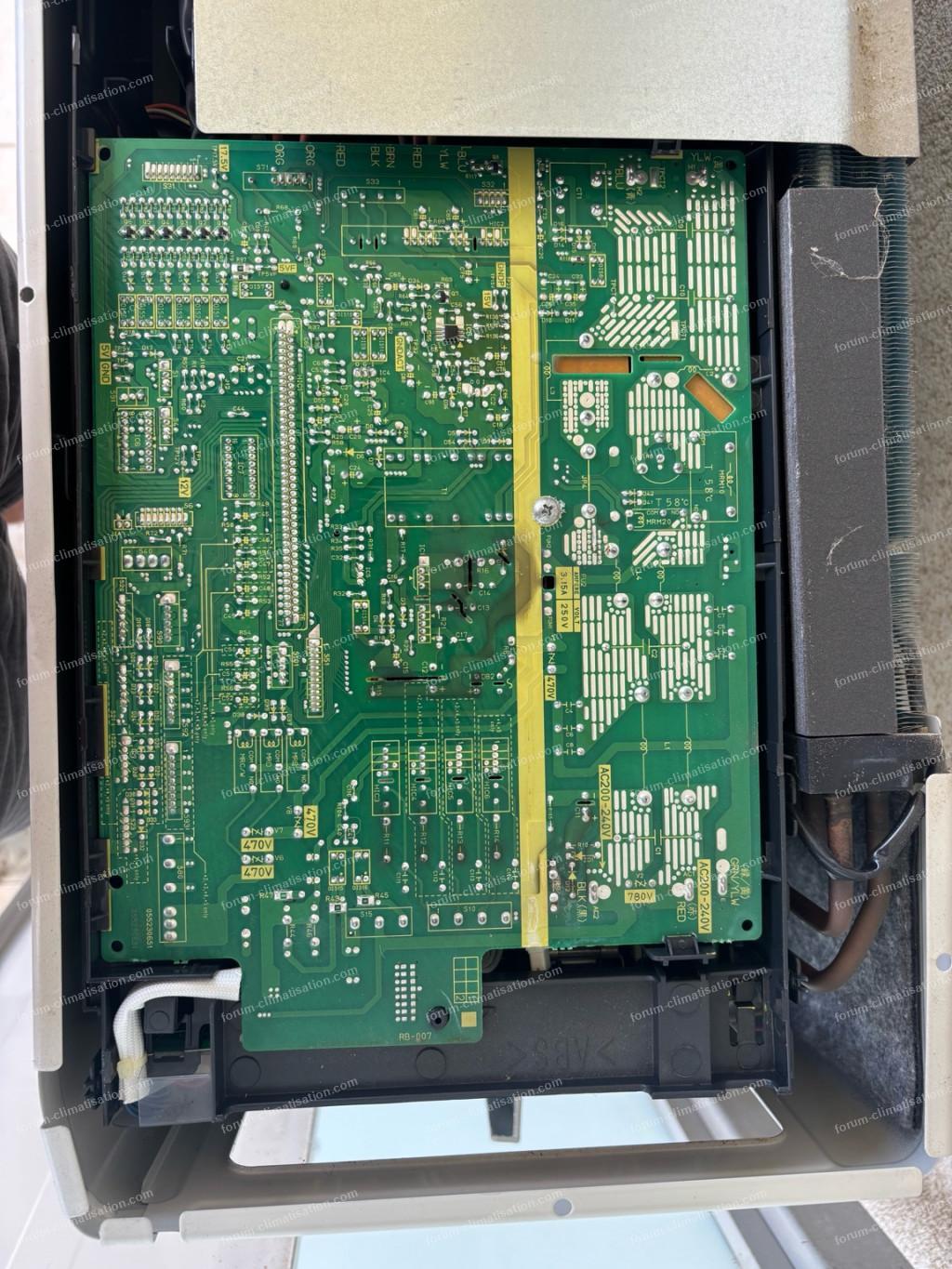

Sur la grande carte verte (carte principale ?), je constate un peu de noir à plusieurs endroits (cf. la photo), est-ce que cela peut-être juste de la chauffe ou la source du problème ?
Merci d'avance pour votre lecture et votre aide
Pour agrandir les images, cliquez dessus.
Je suis rentré de vacances hier avec ma femme et enfants et je constate que la climatisation ne fonctionne plus.
Je ne connais rien au sujet, j'ai quelques notions d'électricité et je souhaite diagnostiquer le problème et le réparer moi-même si possible.
Cette clim est en place depuis 20 ans donc pas de problème de câblage.
C'est un multi split, deux unités internes et une unité externe, les deux unités internes remontent le même code d'erreur, je soupçonne donc un problème venant de l'unité extérieure.
Voila ce que j'ai fait pour le moment :
Coupé l'alimentation une nuit entière pour vider les condensateurs (comme recommandé dans plusieurs réponses sur ce forum) mais cela n'a rien changé.
Ouvert la plaque de service pour vérifier l'état des leds, la led verte clignote, aucune led rouge ne s'allume même après coupure et remise du courant.
Tenté la marche forcé, le ventilateur tourne bien et la machine a l'air de faire du froid, je vois bien de la condensation sur la pièce (qui semble être en cuivre) dont je ne connais pas le nom.
Tenté l'auto diagnostic mais rien ne se passe.
Vérifié le courant en entrée, j'ai bien du 230v.
J'ai donc décidé d'ouvrir le capot de la bête et je suis tombé sur les deux cartes en photo.
Par ou je peux commencer pour investiguer le problème ?
Sur la grande carte verte (carte principale ?), je constate un peu de noir à plusieurs endroits (cf. la photo), est-ce que cela peut-être juste de la chauffe ou la source du problème ?
Merci d'avance pour votre lecture et votre aide
Pour agrandir les images, cliquez dessus.
21 juillet 2025 à 14:01
Réponse 1 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour.
Bel âge, pour une clim! Vous dites "les deux unités internes remontent le même code d'erreur". C'est à dire?...
La marche forcée désactive certains éléments, peut-être un de ces éléments est défaillant, et que cela ne se voit donc pas en marche forcée...
Laissez la marche forcée 15mn et voyez si la production de froid des UI est conforme à ce que vous connaissiez.
Bel âge, pour une clim! Vous dites "les deux unités internes remontent le même code d'erreur". C'est à dire?...
La marche forcée désactive certains éléments, peut-être un de ces éléments est défaillant, et que cela ne se voit donc pas en marche forcée...
Laissez la marche forcée 15mn et voyez si la production de froid des UI est conforme à ce que vous connaissiez.
21 juillet 2025 à 17:35
Réponse 2 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour.
UA= problème de Com, souvent la carte mère UE peut faire des siennes.
Mais au bout de 20 ans c'est beau quand même.
UA= problème de Com, souvent la carte mère UE peut faire des siennes.
Mais au bout de 20 ans c'est beau quand même.
21 juillet 2025 à 18:21
Réponse 3 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour Dom-Aom,

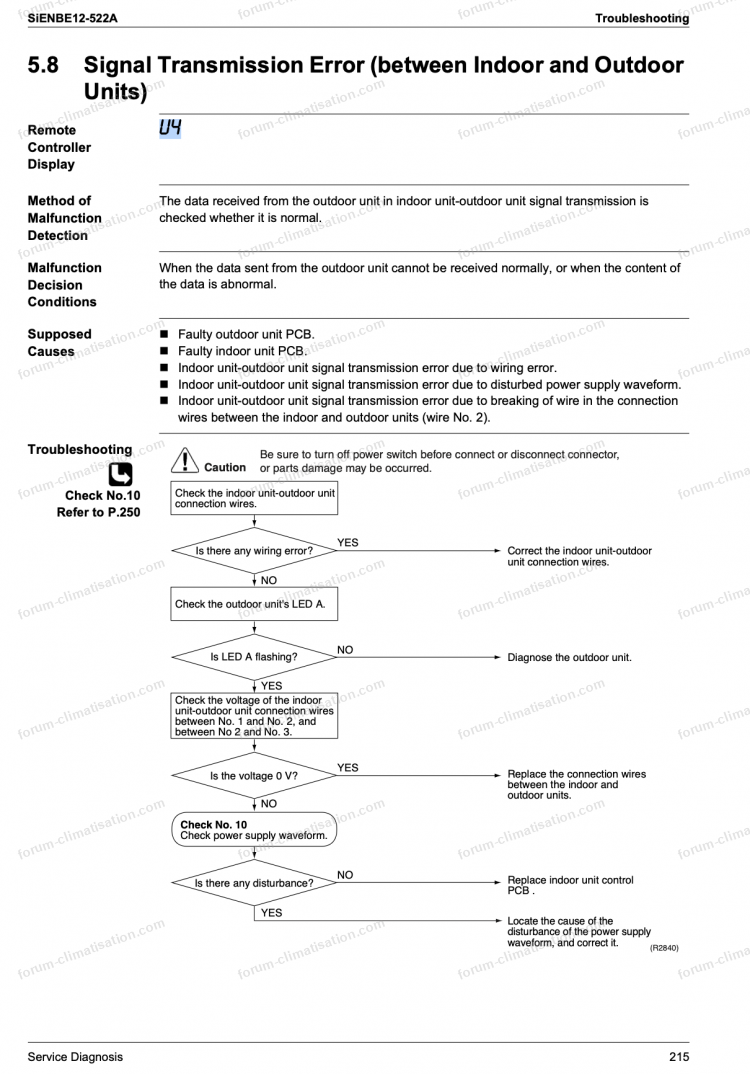

Les deux unités intérieures renvoient le code erreur U4, d'après la doc des erreurs (en piece jointe):
"Dysfonctionnement provoqué par la transmission entre les unités intérieure et extérieure"
Je sens du froid dans les UI quand l'UE est en marche forcée mais elles ne soufflent pas et le volet se ferme automatiquement au bout de quelques secondes.
J'ai commencé a feuilleté le manuel de la clim (en pièce jointe aussi) en suivant le protocole pour l'erreur U4.
Est-ce qu'entre les bornes 1 et 2 ainsi que 2 et 3, je dois bien mesurer du courant continu ?
Le manuel dit juste de regarder si la valeur n'est pas 0, mais de combien devrait-elle être ? (Ça m'étonnerait que ce soit un problème de câblage comme suggérè car il est bon depuis la nuit des temps).
Pour agrandir l'image, cliquez dessus.
** Vous devez être connecté en tant que membre pour voir ce document **
Citation :
Vous dites "les deux unités internes remontent le même code d'erreur". C'est à dire?...
Les deux unités intérieures renvoient le code erreur U4, d'après la doc des erreurs (en piece jointe):
"Dysfonctionnement provoqué par la transmission entre les unités intérieure et extérieure"
Citation :
Laissez la marche forcée 15mn et voyez si la production de froid des UI est conforme à ce que vous connaissiez.
Je sens du froid dans les UI quand l'UE est en marche forcée mais elles ne soufflent pas et le volet se ferme automatiquement au bout de quelques secondes.
J'ai commencé a feuilleté le manuel de la clim (en pièce jointe aussi) en suivant le protocole pour l'erreur U4.
Est-ce qu'entre les bornes 1 et 2 ainsi que 2 et 3, je dois bien mesurer du courant continu ?
Le manuel dit juste de regarder si la valeur n'est pas 0, mais de combien devrait-elle être ? (Ça m'étonnerait que ce soit un problème de câblage comme suggérè car il est bon depuis la nuit des temps).
Pour agrandir l'image, cliquez dessus.
** Vous devez être connecté en tant que membre pour voir ce document **
21 juillet 2025 à 18:42
Réponse 4 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Ah oui, je n'avais pas vu que le code U4 était dans le titre (je cherchais dans le texte...)
La marche forcée modifie aussi la communication, cohérent avec le diag de PL (U4 concerne bien la comm, pas UA, faute de frappe).
La marche forcée modifie aussi la communication, cohérent avec le diag de PL (U4 concerne bien la comm, pas UA, faute de frappe).
21 juillet 2025 à 18:49
Réponse 5 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Merci pour votre réponse.
Je vais démonter la carte mère, par ou me conseillez-vous d'attaquer pour le diagnostic ?
J'ai ajouté quelques infos dans la réponse précédente (elle a mis du temps à être validé).
Je vais démonter la carte mère, par ou me conseillez-vous d'attaquer pour le diagnostic ?
J'ai ajouté quelques infos dans la réponse précédente (elle a mis du temps à être validé).
22 juillet 2025 à 13:33
Réponse 6 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour.
Hélas, en tant qu'électronicien, je bâtis mes stratégies de diag sur les schémas détaillés des machines, mais Daikin n'a jamais rendu publics ces schémas comme le font par ex Hitachi ou Fujitsu.
Sur votre 1ère photo, les circuits de comm sont les 4 rectangles en bas de carte, mais seuls 2 sont utilisés (la carte peut gérer jusqu'à 4 UI). J'imagine que des mini-cartes sont enfichées de l'autre côté (comme chez Fujitsu). Mais quoi tester dans cette zone, je ne peux guère le dire.
Les traces noires sont dues à des flux d'air chaud qui déposent de la poussière, pas un problème.
Hélas, en tant qu'électronicien, je bâtis mes stratégies de diag sur les schémas détaillés des machines, mais Daikin n'a jamais rendu publics ces schémas comme le font par ex Hitachi ou Fujitsu.
Sur votre 1ère photo, les circuits de comm sont les 4 rectangles en bas de carte, mais seuls 2 sont utilisés (la carte peut gérer jusqu'à 4 UI). J'imagine que des mini-cartes sont enfichées de l'autre côté (comme chez Fujitsu). Mais quoi tester dans cette zone, je ne peux guère le dire.
Les traces noires sont dues à des flux d'air chaud qui déposent de la poussière, pas un problème.
23 juillet 2025 à 08:11
Réponse 7 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour.

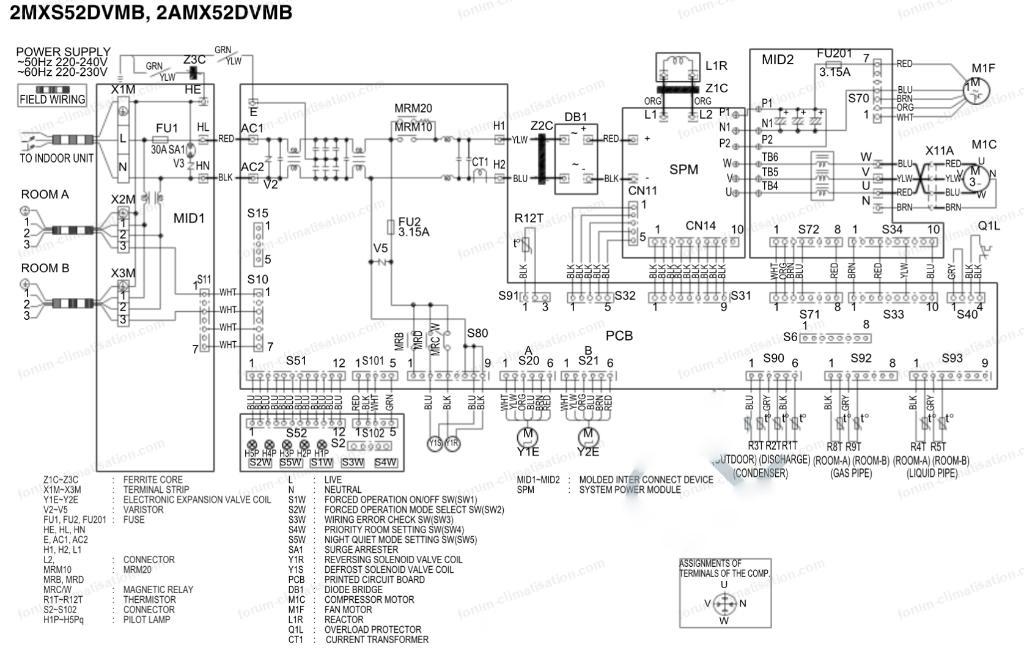

Je n'ai rien trouvé d'autre que cette doc, je ne sais pas si elle pourra vous être utile.
https://www.nodevice.fr/service-manuals/conditioners/daikin/3mks50dvmb/383841#p292
Cordialement.
Pour agrandir l'image, cliquez dessus.
Je n'ai rien trouvé d'autre que cette doc, je ne sais pas si elle pourra vous être utile.
https://www.nodevice.fr/service-manuals/conditioners/daikin/3mks50dvmb/383841#p292
Cordialement.
Pour agrandir l'image, cliquez dessus.
24 juillet 2025 à 13:29
Réponse 8 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
24 juillet 2025 à 15:49
Réponse 9 du forum climatisation climatiseurs
Clim Daikin 2MXS52D2VMB code erreur U4
Bonjour.
Hélas, ce schéma montre le câblage général, il peut donner des indications pour trouver tel ou tel capteur, mais pour faire du diag de composant, c'est trop insuffisant.
Hélas, ce schéma montre le câblage général, il peut donner des indications pour trouver tel ou tel capteur, mais pour faire du diag de composant, c'est trop insuffisant.
