Question Dépannage Climatisation : Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour à tous, je me prénomme Pierre.
Je suis possesseur de deux climatisations Airton (personne n'est parfait).
J'ai quelques notions vraiment très basiques, plusieurs multimètres, je suis plus restaurateur de véhicules anciens, informaticien, musicien que technicien clim...J'avais l'habitude de dépanner des tablettes à la pomme (ports de charge, d'où le microscope pour les soudures), de monter des kits électroniques divers ou de changer des condos sur des amplis généralement.
Voilà pour un brin de présentation.
Je rencontre une panne sur la plus vieille qui est une STAR 12CHSA.
Clim qui a été installée avec le readyclim, puis modifiée deux ans après en standard, puisque ça fuit de partout et que les raccords ne sont pas étanches, depuis aucun problème jusqu'à ce week-end.
Elle était en route en froid au mois de septembre quand nous avons eu une baisse de tension puis trois coupures/réarmement EDF, je n'ai pas eu le temps d'aller couper le sectionneur au garage comme je fais en cas d'orage pour cette clim...
Elle a redémarrée, en nous affichant rarement E0, mais un simple coupure/réarmement supprimer le code.
Ce week-end, nous avons voulu la mettre en mode chaud suite à une panne de chaudière, et là, code erreur P1 au bout de quelques minutes, je me suis douté que quelque chose n'allait pas car le compresseur d'habitude si bruyant était muet.
Je suis donc parti à l'aventure sur l'UE.

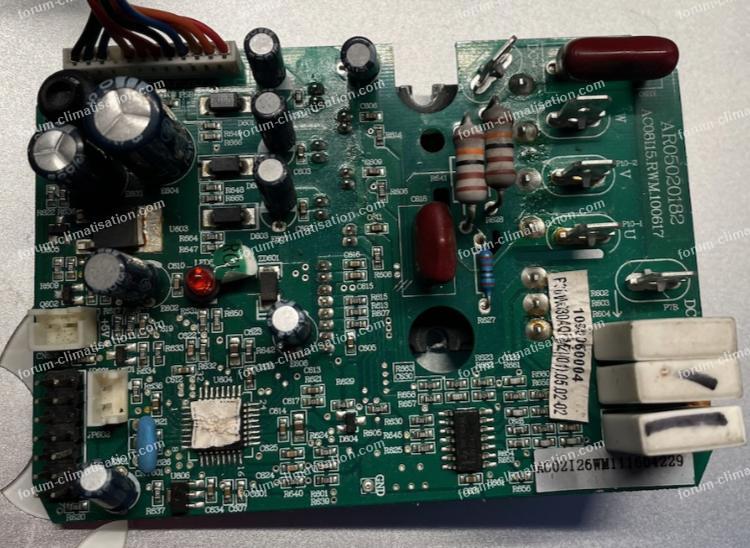

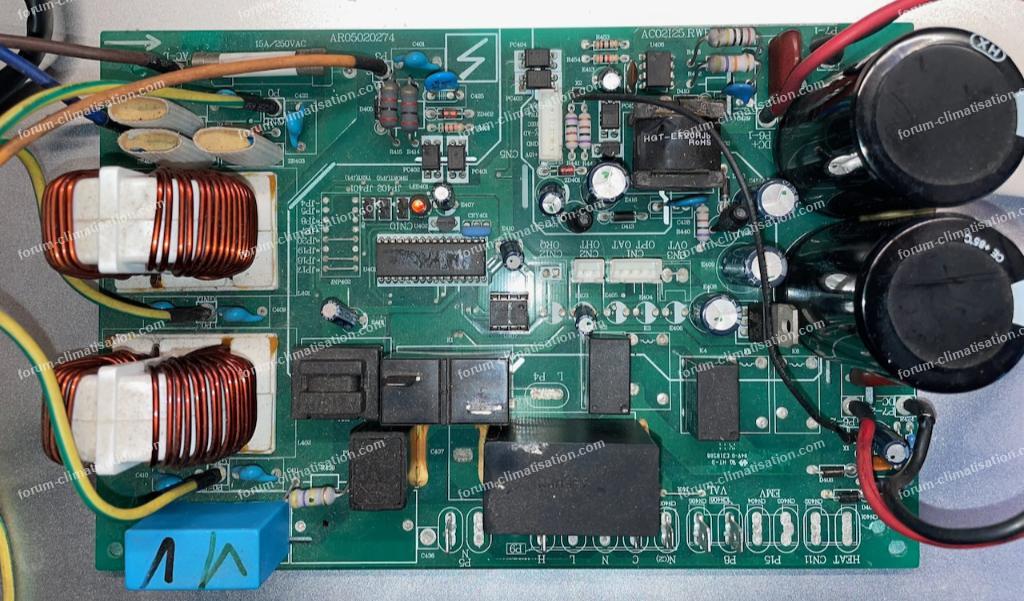

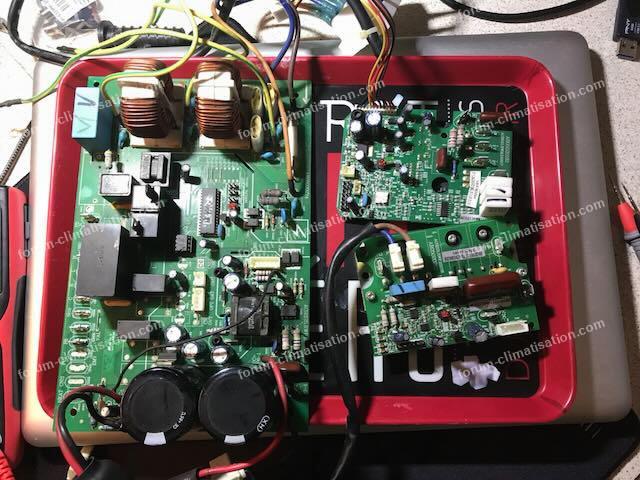

J'ai 3 cartes.
Mes premiers constats :
Aucune trace de court-circuit, aucune odeur, pas d'oxydation notoire (pour voir que c'est à tout vents ou presque...)
La led de la carte de puissance clignote deux fois, donc d'après les documenets que j'ai trouvé sur ce forum, cela signifie voltage hors limite.
La led du Power Module clignote elle aussi de manière régulière
Par contre rien, pas de clignotement sur la led du PFC
J'ai mesuré les tensions :
Fil secteur (P11/P12 marron et bleu) de la puissance vers le PFC -> 230V AC
Fils noir/rouge P6/P7 : 316V
J'ai vu un 7805 sur la carte de puissance, il sort bien du 5V.
J'ai démonté les trois cartes, inspectées d'un coup rapide de microscope je ne vois rien de suspect.
Les valeurs des résistances sont à peu près toutes correspondantes et aucunes d'elles n'est HS sur toutes celles que j'ai testées (les classiques, pas le cms, mais c'est long !)
Les diodes classiques sont toutes bonnes, doute sur les zener car je ne sais pas les tester, mais peut on les tester en place ?
J'ai mis un coup de multimètre en position capacimètre (je crois), les valeurs des condensateurs sont éloignées de ce qu'il y a marqué dessus pour certains, mais en place difficile d'avoir la bonne valeur.

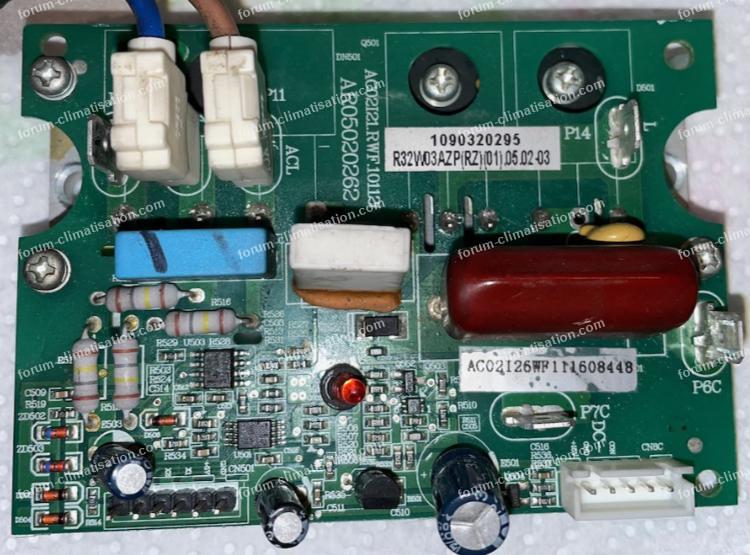

J'ai remarqué un IGBT sur le PFC justement.
c'est un STGW20NC60VD (avec une diode puisque D à la fin).
Pouvez-vous me dire comment tester cet IGBT dans un premier temps s'il vous plait ? Faut-il le démonter ?
Je soupçonne en premier ce composant d'avoir dégagé, mais je suis peut être dans le faux total, s'il avait cramé elle n'aurait pas redémarrée après les coupures....
Si vous avez d'autres idées...
Merci de m'avoir lu.
Pour agrandir les images, cliquez dessus.
Je suis possesseur de deux climatisations Airton (personne n'est parfait).
J'ai quelques notions vraiment très basiques, plusieurs multimètres, je suis plus restaurateur de véhicules anciens, informaticien, musicien que technicien clim...J'avais l'habitude de dépanner des tablettes à la pomme (ports de charge, d'où le microscope pour les soudures), de monter des kits électroniques divers ou de changer des condos sur des amplis généralement.
Voilà pour un brin de présentation.
Je rencontre une panne sur la plus vieille qui est une STAR 12CHSA.
Clim qui a été installée avec le readyclim, puis modifiée deux ans après en standard, puisque ça fuit de partout et que les raccords ne sont pas étanches, depuis aucun problème jusqu'à ce week-end.
Elle était en route en froid au mois de septembre quand nous avons eu une baisse de tension puis trois coupures/réarmement EDF, je n'ai pas eu le temps d'aller couper le sectionneur au garage comme je fais en cas d'orage pour cette clim...
Elle a redémarrée, en nous affichant rarement E0, mais un simple coupure/réarmement supprimer le code.
Ce week-end, nous avons voulu la mettre en mode chaud suite à une panne de chaudière, et là, code erreur P1 au bout de quelques minutes, je me suis douté que quelque chose n'allait pas car le compresseur d'habitude si bruyant était muet.
Je suis donc parti à l'aventure sur l'UE.
J'ai 3 cartes.
Mes premiers constats :
Aucune trace de court-circuit, aucune odeur, pas d'oxydation notoire (pour voir que c'est à tout vents ou presque...)
La led de la carte de puissance clignote deux fois, donc d'après les documenets que j'ai trouvé sur ce forum, cela signifie voltage hors limite.
La led du Power Module clignote elle aussi de manière régulière
Par contre rien, pas de clignotement sur la led du PFC
J'ai mesuré les tensions :
Fil secteur (P11/P12 marron et bleu) de la puissance vers le PFC -> 230V AC
Fils noir/rouge P6/P7 : 316V
J'ai vu un 7805 sur la carte de puissance, il sort bien du 5V.
J'ai démonté les trois cartes, inspectées d'un coup rapide de microscope je ne vois rien de suspect.
Les valeurs des résistances sont à peu près toutes correspondantes et aucunes d'elles n'est HS sur toutes celles que j'ai testées (les classiques, pas le cms, mais c'est long !)
Les diodes classiques sont toutes bonnes, doute sur les zener car je ne sais pas les tester, mais peut on les tester en place ?
J'ai mis un coup de multimètre en position capacimètre (je crois), les valeurs des condensateurs sont éloignées de ce qu'il y a marqué dessus pour certains, mais en place difficile d'avoir la bonne valeur.
J'ai remarqué un IGBT sur le PFC justement.
c'est un STGW20NC60VD (avec une diode puisque D à la fin).
Pouvez-vous me dire comment tester cet IGBT dans un premier temps s'il vous plait ? Faut-il le démonter ?
Je soupçonne en premier ce composant d'avoir dégagé, mais je suis peut être dans le faux total, s'il avait cramé elle n'aurait pas redémarrée après les coupures....
Si vous avez d'autres idées...
Merci de m'avoir lu.
Pour agrandir les images, cliquez dessus.
02 décembre 2025 à 17:13
Réponse 1 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
En général, les IGBT utilisés dans les cartes PFC sont ou bons ou en court-circuit. Si HS, la grille peut rester isolée ou claquer avec le reste. Donc cherchez un CtCt entre émetteur et collecteur. Si vous lisez la diode de roue libre, il est probablement bon, à confirmer si vous lisez l'infini entre G et E, et entre G et C.
Petit aparté : que voulez-vous qu'on fasse avec des photos avec aussi peu de pixels?...
On peut tester des zener en place, mais il faut les alimenter en limitant le courant, et de préférence en connaissant leur tension zener théorique. Le plus simple est d'en dessouder une patte.

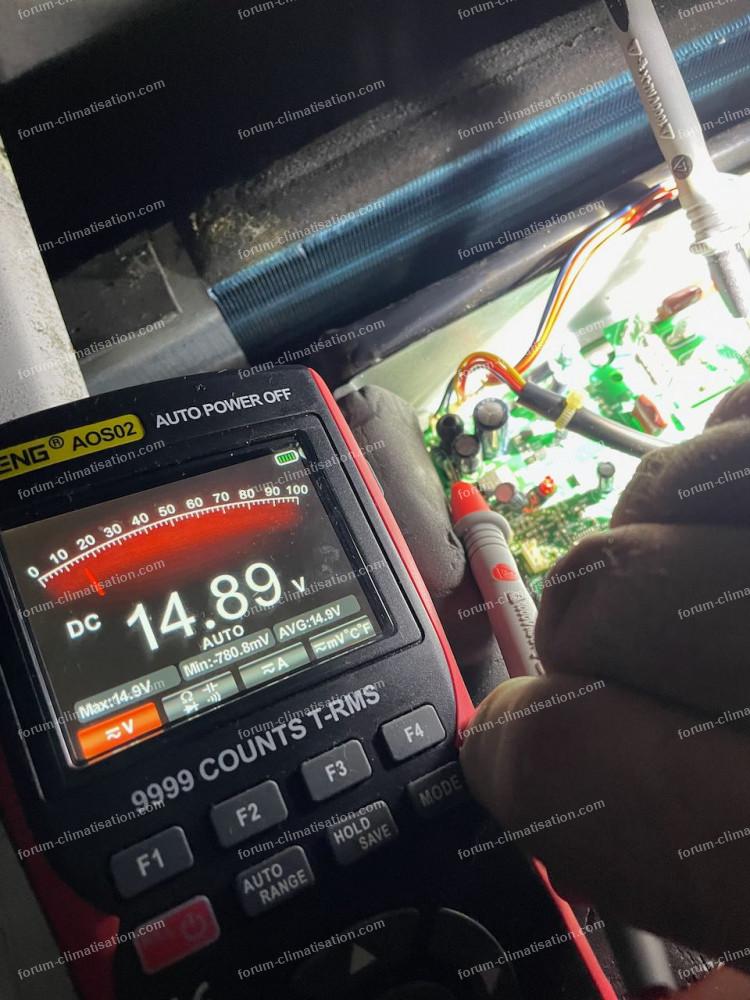

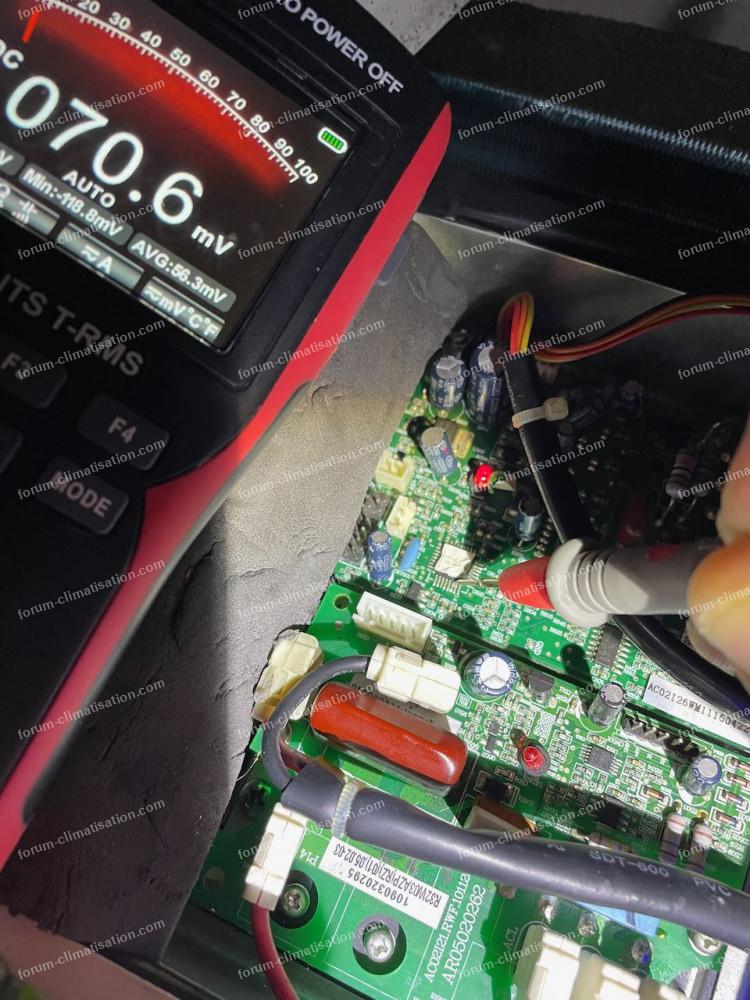

Essayez de voir si l'alim donne bien d'autres tensions que le 5V.
En général, les IGBT utilisés dans les cartes PFC sont ou bons ou en court-circuit. Si HS, la grille peut rester isolée ou claquer avec le reste. Donc cherchez un CtCt entre émetteur et collecteur. Si vous lisez la diode de roue libre, il est probablement bon, à confirmer si vous lisez l'infini entre G et E, et entre G et C.
Petit aparté : que voulez-vous qu'on fasse avec des photos avec aussi peu de pixels?...
On peut tester des zener en place, mais il faut les alimenter en limitant le courant, et de préférence en connaissant leur tension zener théorique. Le plus simple est d'en dessouder une patte.
Essayez de voir si l'alim donne bien d'autres tensions que le 5V.
02 décembre 2025 à 19:43
Réponse 2 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour, et merci pour votre réponse.
Je suis désolé pour la qualité des photos, je recommence.

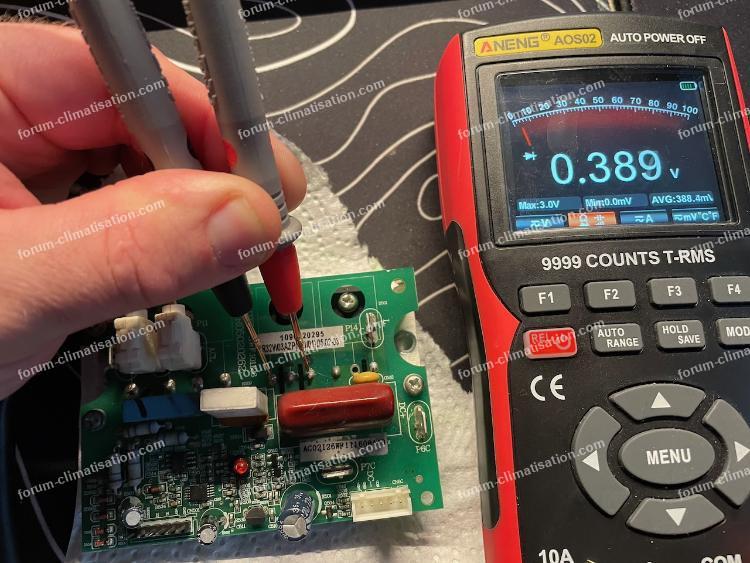

Je vais essayer de retranscrire ce que j'ai mesuré sur l'igbt.
J'ai trouvé la doc : Datasheet STGW20NC60VD
J'ai donc identifié les bornes de 1 à 3 : 1/Gate ; 2/collecteur ; 3/émetteur.
Voici mes relevés, première lettre ci dessous correspond au fil noir du multimètre, test en diode ou ohmmètre

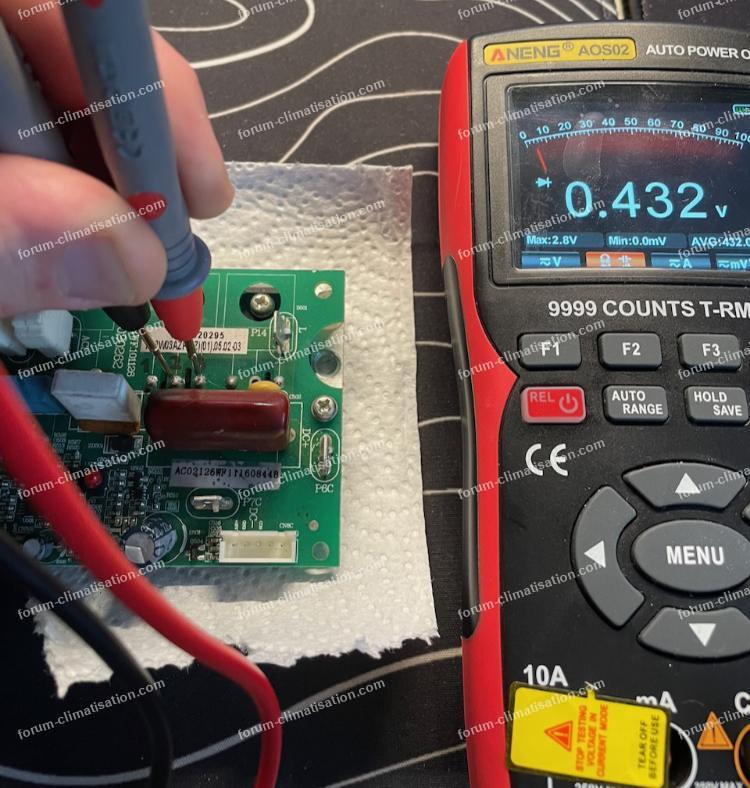

Entre G et E : environ 0,4Volt en mode diode, 3,9 Kohm en ohmmètre

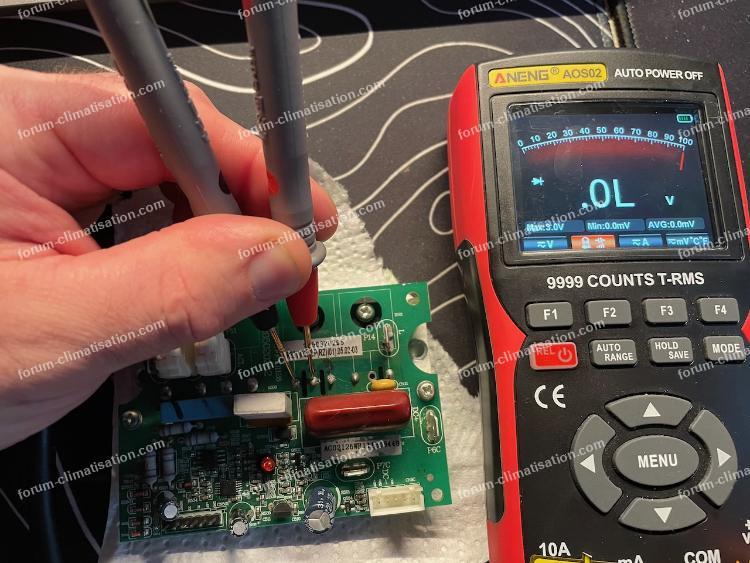

Entre G et C : infini (diode ou ohmmètre)
Entre C et E : environ 0,4Volt en mode diode, 1,79 Méga ohm en ohmmètre
Entre E et C : infini (diode ou ohmmètre)
J'espère avoir fait les bons relevés.
Puis-je alimenter la carte de puissance en direct sur table (en faisant très attention au DC) pour prendre les mesures des autres tensions ou dois-je la remonter sur l'UE ?
Ci-joint les photos.
Merci.
stgw20nc60vd.pdf
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
Je suis désolé pour la qualité des photos, je recommence.
Je vais essayer de retranscrire ce que j'ai mesuré sur l'igbt.
J'ai trouvé la doc : Datasheet STGW20NC60VD
J'ai donc identifié les bornes de 1 à 3 : 1/Gate ; 2/collecteur ; 3/émetteur.
Voici mes relevés, première lettre ci dessous correspond au fil noir du multimètre, test en diode ou ohmmètre
Entre G et E : environ 0,4Volt en mode diode, 3,9 Kohm en ohmmètre
Entre G et C : infini (diode ou ohmmètre)
Entre C et E : environ 0,4Volt en mode diode, 1,79 Méga ohm en ohmmètre
Entre E et C : infini (diode ou ohmmètre)
J'espère avoir fait les bons relevés.
Puis-je alimenter la carte de puissance en direct sur table (en faisant très attention au DC) pour prendre les mesures des autres tensions ou dois-je la remonter sur l'UE ?
Ci-joint les photos.
Merci.
stgw20nc60vd.pdf
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
03 décembre 2025 à 16:10
Réponse 3 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Vos mesures sur l'IGBT semblent montrer qu'il est toujours bon. D'ailleurs, avec un IGBT en CtCt, il est quasi impossible d'obtenir une HT nominale (320VDC).
Peut-être faire quelques vérifications sur l'IPM : cherchez un CtCt entre N U V W P (10 mesures). N est le point commun des 3 pattes du 0V, il faut vérifier que les 3 résistances blanches sont bien des quasi CtCt, autrement dit qu'elles font bien entre 0.01 et 0.1 ohm (c'est écrit dessus). Si l'une d'elles est HS, alors cela dénoterait un problème dans l'IPM.

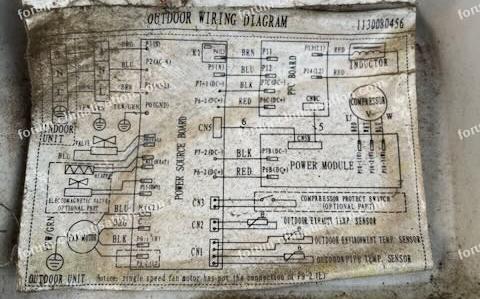

Refaites une photo correcte du schéma, en nettoyant autour de l'étiquette et en la plaquant avec du scotch. Les autres photos ci-dessus : impecc.
Vos mesures sur l'IGBT semblent montrer qu'il est toujours bon. D'ailleurs, avec un IGBT en CtCt, il est quasi impossible d'obtenir une HT nominale (320VDC).
Peut-être faire quelques vérifications sur l'IPM : cherchez un CtCt entre N U V W P (10 mesures). N est le point commun des 3 pattes du 0V, il faut vérifier que les 3 résistances blanches sont bien des quasi CtCt, autrement dit qu'elles font bien entre 0.01 et 0.1 ohm (c'est écrit dessus). Si l'une d'elles est HS, alors cela dénoterait un problème dans l'IPM.
Refaites une photo correcte du schéma, en nettoyant autour de l'étiquette et en la plaquant avec du scotch. Les autres photos ci-dessus : impecc.
04 décembre 2025 à 10:27
Réponse 4 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Sur cette clim il faut d'abord tester sur la carte principale de l 'U.EXT les 3 chimiques autour du transfo de l'alim à découpage, le pwm qu'est un viper de chez STm.c'est le 5V dc qui 'est en cc par le chimique.
Sur le power module le chimique 5 v bien s'assurer que la liaison du pcb face up et down soit ok (pb de soudure) après les ipm n'aiment pas les micro-coupures.
Les cartes sont compatibles avec Tac 12 TCL
Cordialement.
AB37
Sur cette clim il faut d'abord tester sur la carte principale de l 'U.EXT les 3 chimiques autour du transfo de l'alim à découpage, le pwm qu'est un viper de chez STm.c'est le 5V dc qui 'est en cc par le chimique.
Sur le power module le chimique 5 v bien s'assurer que la liaison du pcb face up et down soit ok (pb de soudure) après les ipm n'aiment pas les micro-coupures.
Les cartes sont compatibles avec Tac 12 TCL
Cordialement.
AB37
04 décembre 2025 à 14:23
Réponse 5 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Merci pour vos réponses.
Je vais tâcher de vous répondre dans l'ordre.
@ Dom-Aom

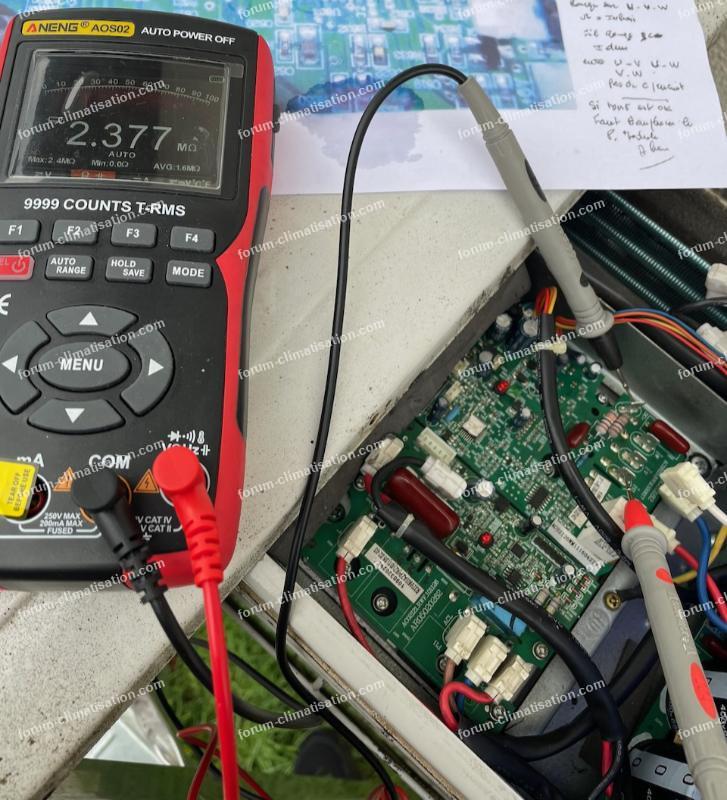

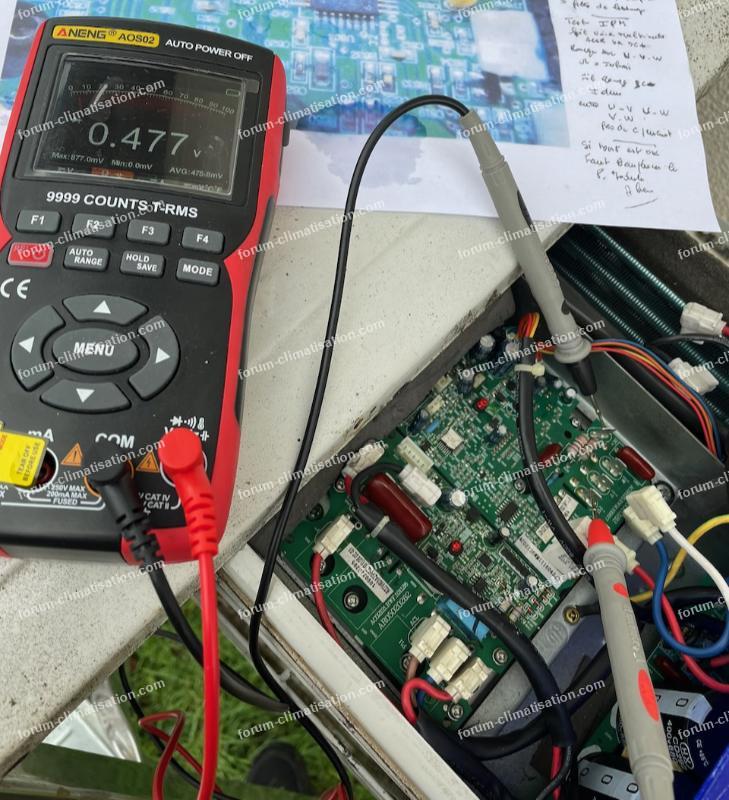

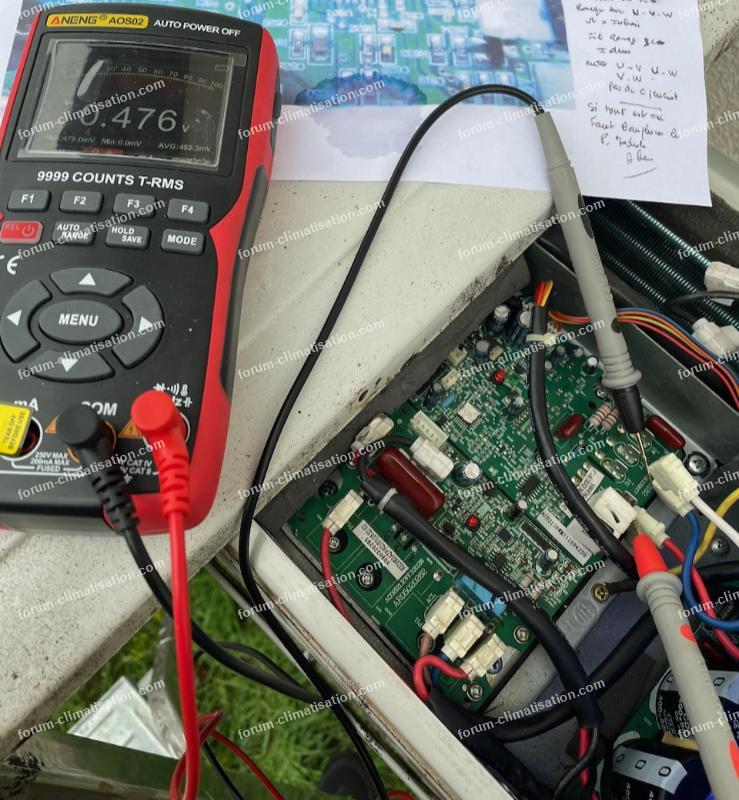

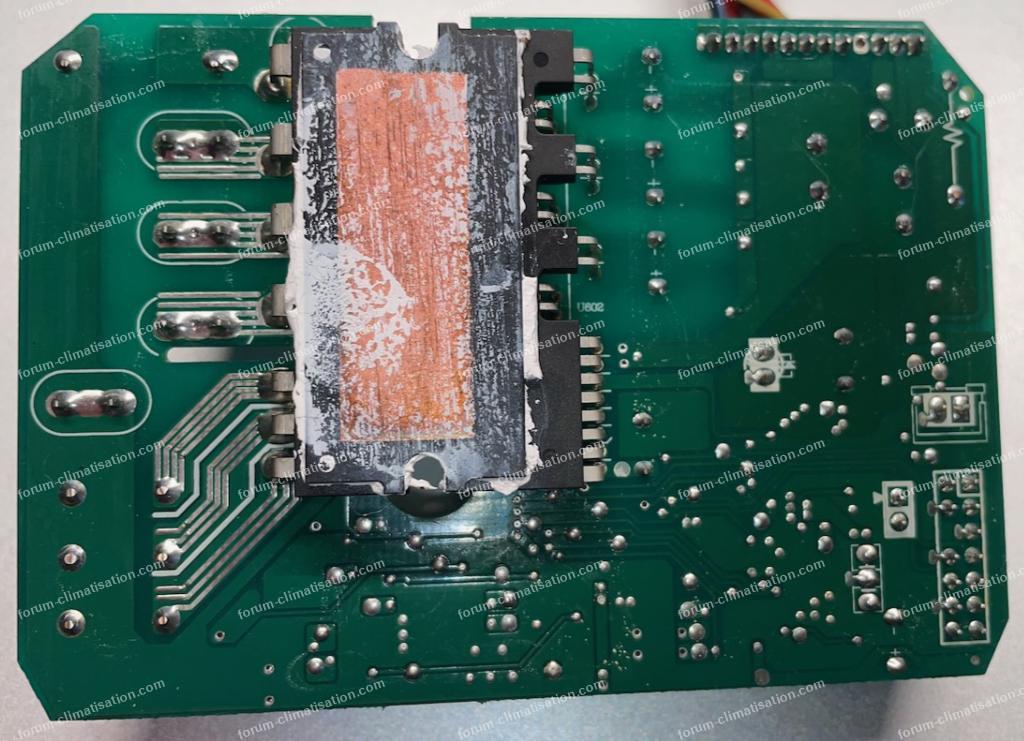

Vérifications IPM
multimètre numérique en mode diode, fil noir sur la borne N[/u]
-N/U. -> infini
-N/V. -> infini
-N/W -> infini
-N/P. -> infini
multimètre numérique en mode diode, fil noire sur la borne P
-P/U. -> 0,460 V
-P/V. -> 0,460 V
-P/W -> 0,460 V
-P/N. -> 0,842 V

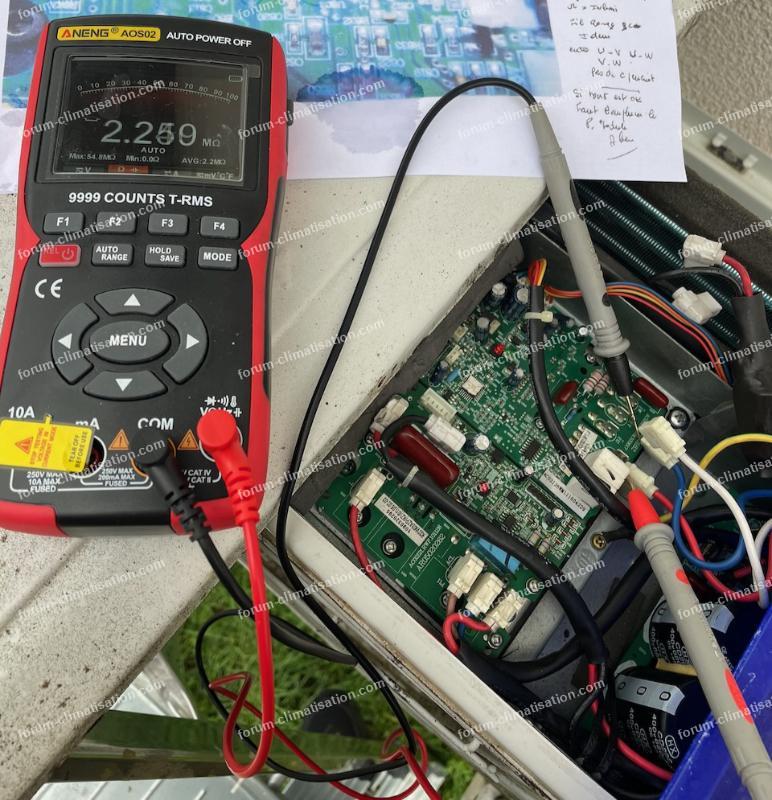

Résistances "blanches" ( R602 à R604), chacune marquées 0,01, font avec mon multimètre 0,2 ohm, on va mettre l'erreur de lecture sur la qualité de l'appareil pour des valeurs si faibles.
Je suis désolé, compte tenu de la météo il m'est impossible d'aller me percher pour refaire la photo du schéma, je m'en occupe dès que je peux en rentrant demain si le temps me le permet.
@ ALBRE37
Le PWM est bien un Viper.
Je dois dire que je suis un peu septique sur les chimiques qui me donnent des valeurs complètement folles depuis le début sur cette carte et sur l'ipm.
D'habitude avec mon multimètre sur les amplis audio de puissance, quand je teste les chimiques en place de filtrage des alims, j'ai toujours des valeurs bonnes (à 10 ou 15% près dans le pire des cas).
Ici, c'est complètement dingue, donc je pense les changer directement, j'en ai quelques uns en stock, je peux faire ça demain soir ou samedi, c'est pas compliqué j'ai l'habitude de cette opération.
Concernant les trois cités dans votre message, (mesures en place) le 100µ me donne 6,5 millis au testeur, le 680µ idem, et le 47µ donne 86µ !
Soit il y a un souci dans ce circuit, soit ils sont tous hs. Et sur cette carte, à part les deux énormes 680 400V qui donnent les bonnes valeurs, tous les autres chimique me sortent des valeurs très bizarre...
Quand à l'ipm, à part les 3 10µ, tout les autres sont hors valeurs lors des mesures !
J'ai d'ailleurs penser les remplacer en premier lieu mais j'ai préféré vous écrire ici car je ne connais pas du tout ce type d'électronique et je me disais que peut être le faite de faire mesures en place les valeurs étaient faussées par le circuit, mais je suis très loin des valeurs inscrites dessus....
Puis-je alimenter la carte de puissance directement avec le 230v sans la remonter dans l'UE pour faire les mesure de voltage de l'alim à découpage ?
Encore merci à vous, j'apprends des choses.
Cordialement.
Merci pour vos réponses.
Je vais tâcher de vous répondre dans l'ordre.
@ Dom-Aom
Vérifications IPM
multimètre numérique en mode diode, fil noir sur la borne N[/u]
-N/U. -> infini
-N/V. -> infini
-N/W -> infini
-N/P. -> infini
multimètre numérique en mode diode, fil noire sur la borne P
-P/U. -> 0,460 V
-P/V. -> 0,460 V
-P/W -> 0,460 V
-P/N. -> 0,842 V
Résistances "blanches" ( R602 à R604), chacune marquées 0,01, font avec mon multimètre 0,2 ohm, on va mettre l'erreur de lecture sur la qualité de l'appareil pour des valeurs si faibles.
Je suis désolé, compte tenu de la météo il m'est impossible d'aller me percher pour refaire la photo du schéma, je m'en occupe dès que je peux en rentrant demain si le temps me le permet.
@ ALBRE37
Le PWM est bien un Viper.
Je dois dire que je suis un peu septique sur les chimiques qui me donnent des valeurs complètement folles depuis le début sur cette carte et sur l'ipm.
D'habitude avec mon multimètre sur les amplis audio de puissance, quand je teste les chimiques en place de filtrage des alims, j'ai toujours des valeurs bonnes (à 10 ou 15% près dans le pire des cas).
Ici, c'est complètement dingue, donc je pense les changer directement, j'en ai quelques uns en stock, je peux faire ça demain soir ou samedi, c'est pas compliqué j'ai l'habitude de cette opération.
Concernant les trois cités dans votre message, (mesures en place) le 100µ me donne 6,5 millis au testeur, le 680µ idem, et le 47µ donne 86µ !
Soit il y a un souci dans ce circuit, soit ils sont tous hs. Et sur cette carte, à part les deux énormes 680 400V qui donnent les bonnes valeurs, tous les autres chimique me sortent des valeurs très bizarre...
Quand à l'ipm, à part les 3 10µ, tout les autres sont hors valeurs lors des mesures !
J'ai d'ailleurs penser les remplacer en premier lieu mais j'ai préféré vous écrire ici car je ne connais pas du tout ce type d'électronique et je me disais que peut être le faite de faire mesures en place les valeurs étaient faussées par le circuit, mais je suis très loin des valeurs inscrites dessus....
Puis-je alimenter la carte de puissance directement avec le 230v sans la remonter dans l'UE pour faire les mesure de voltage de l'alim à découpage ?
Encore merci à vous, j'apprends des choses.
Cordialement.
04 décembre 2025 à 17:48
Réponse 6 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonsoir.
Pour vos 4 premières mesures, en inversant les fils vous trouverez aussi 0.460, l'IPM est donc bon.
Mesurer des capas sans les dessouder expose à des mesures olé olé s'il y a des résistances en parallèle dessus, ou d'autres condos via une résistance qui les séparerait. Et je n'ai jamais vu de condos "mauvais" qui ont 10X la valeur théorique.
Mais ALBRE37 est l'expert du forum sur les Airton, je le laisse vous piloter.
Pour vos 4 premières mesures, en inversant les fils vous trouverez aussi 0.460, l'IPM est donc bon.
Mesurer des capas sans les dessouder expose à des mesures olé olé s'il y a des résistances en parallèle dessus, ou d'autres condos via une résistance qui les séparerait. Et je n'ai jamais vu de condos "mauvais" qui ont 10X la valeur théorique.
Mais ALBRE37 est l'expert du forum sur les Airton, je le laisse vous piloter.
04 décembre 2025 à 19:30
Réponse 7 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour à tous,
Dom vous allez me faire rougir...
En principe, sur la carte principale, le condensateur chimique est un peu bombé.
Attention, il faut des condensateurs de bonne qualité pouvant supporter 110°C.
Le problème est surtout récurrent sur les 5kW.
Maintenant, pour tester l'IPM, je laisse le soin à Dom de le faire.
Il faut le tester entre L et U.V.W, puis entre N et U.V.W, sans copier/coller.
Pour tester le module de puissance, il faut le relier au circuit imprimé, sinon il y aura un défaut.
La tension VCC doit être de 350/370V sur le PFC.
Cordialement, AB37.
Dom vous allez me faire rougir...
En principe, sur la carte principale, le condensateur chimique est un peu bombé.
Attention, il faut des condensateurs de bonne qualité pouvant supporter 110°C.
Le problème est surtout récurrent sur les 5kW.
Maintenant, pour tester l'IPM, je laisse le soin à Dom de le faire.
Il faut le tester entre L et U.V.W, puis entre N et U.V.W, sans copier/coller.
Pour tester le module de puissance, il faut le relier au circuit imprimé, sinon il y aura un défaut.
La tension VCC doit être de 350/370V sur le PFC.
Cordialement, AB37.
05 décembre 2025 à 12:34
Réponse 8 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour Messieurs.
Merci pour vos réponses.
Alors, je n'ai pas de condensateurs gonflés, c'est le composant que je remplace le plus en informatique ou en audio et là visuellement il n'y en a aucun de gonflé, coulant ou fissuré, ils sont tous visuellement en bon état, mais j'ai déjà eu des cas ou il ne laissaient rien paraitre.
Dans le doute, j'ai quelques remplaçants de même valeur que je peux poser pour ceux évoqués dans vos précédents messages (avec volage un cran au dessus donc ça ne doit pas poser de soucis, je sais qu'il ne faut pas en dessous pour la valeur de voltage en cas de remplacement, et ce sont bien des 105°c comme d'origine)
J'ai reposé les cartes sur l'UE, avant la nuit pour re-tester la tension DC.
Comme dans mon premier message, j'ai 316 V DC sur le pfc.
Je suis donc en dessous des valeurs que vous avez annoncées
Si je peux me permettre, je m'excuse mais je ne comprends pas votre phrase ALBRE37 car je ne vois pas le L et le N sur l'ipm :
Je pensais que les tests effectués précédemment et validés par Dom-Aom était concluants pour l'IPM.
Dois-je refaire les test ? Si tel est le cas, ou trouver ces deux borne L&N (je suppose phase et neutre mais à part sur la carte principale ou le pfc....)
Dans le doute je préfère avoir confirmation pour faire ces relevés afin de ne pas faire de bêtises.
J'ai une vidéo HD des cartes avec les led qui clignotent si ça peut aider au diagnostique (je ne sais pas comment vous la partager).
Merci encore.
Cordialement.
Merci pour vos réponses.
Alors, je n'ai pas de condensateurs gonflés, c'est le composant que je remplace le plus en informatique ou en audio et là visuellement il n'y en a aucun de gonflé, coulant ou fissuré, ils sont tous visuellement en bon état, mais j'ai déjà eu des cas ou il ne laissaient rien paraitre.
Dans le doute, j'ai quelques remplaçants de même valeur que je peux poser pour ceux évoqués dans vos précédents messages (avec volage un cran au dessus donc ça ne doit pas poser de soucis, je sais qu'il ne faut pas en dessous pour la valeur de voltage en cas de remplacement, et ce sont bien des 105°c comme d'origine)
J'ai reposé les cartes sur l'UE, avant la nuit pour re-tester la tension DC.
Comme dans mon premier message, j'ai 316 V DC sur le pfc.
Je suis donc en dessous des valeurs que vous avez annoncées
Si je peux me permettre, je m'excuse mais je ne comprends pas votre phrase ALBRE37 car je ne vois pas le L et le N sur l'ipm :
Citation :
Il faut le tester entre L et U.V.W, puis entre N et U.V.W, sans copier/coller.
Je pensais que les tests effectués précédemment et validés par Dom-Aom était concluants pour l'IPM.
Dois-je refaire les test ? Si tel est le cas, ou trouver ces deux borne L&N (je suppose phase et neutre mais à part sur la carte principale ou le pfc....)
Dans le doute je préfère avoir confirmation pour faire ces relevés afin de ne pas faire de bêtises.
J'ai une vidéo HD des cartes avec les led qui clignotent si ça peut aider au diagnostique (je ne sais pas comment vous la partager).
Merci encore.
Cordialement.
05 décembre 2025 à 16:25
Réponse 9 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour pierre17dx2.
Pour la vidéo déposez-là sur YouTube et envoyez un lien de la vidéo en répondant à ce message.
Vous pouvez également nous la faire parvenir en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com.
Ou par swisstransfer swisstransfer avec la même adresse mail.
Cordialement, l'équipe du forum climatisation.
Pour la vidéo déposez-là sur YouTube et envoyez un lien de la vidéo en répondant à ce message.
Vous pouvez également nous la faire parvenir en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com.
Ou par swisstransfer swisstransfer avec la même adresse mail.
Cordialement, l'équipe du forum climatisation.
05 décembre 2025 à 17:34
Réponse 10 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Concernant L et N (pas Line / Neutral), je pense que c'est une faute de frappe, le L voisine le P.
Concernant la tension PFC, j'vous avais bien dit qu'ALBRE était un cador (il va devenir écarlate). Car beaucoup de PFC lissent la HT au max de la sinusoïde secteur, mais il se peut qu'il soit conçu pour booster la HT au delà, perso je n'ai jamais fait de mesures sur des Airton. Effectivement, dans beaucoup de TV LCD, il y a un PFC qui booste à 390V, déjà vu sur plusieurs marques, mais la HT redescend à 320V en veille, PFC désactivé.
Concernant la tension PFC, j'vous avais bien dit qu'ALBRE était un cador (il va devenir écarlate). Car beaucoup de PFC lissent la HT au max de la sinusoïde secteur, mais il se peut qu'il soit conçu pour booster la HT au delà, perso je n'ai jamais fait de mesures sur des Airton. Effectivement, dans beaucoup de TV LCD, il y a un PFC qui booste à 390V, déjà vu sur plusieurs marques, mais la HT redescend à 320V en veille, PFC désactivé.
05 décembre 2025 à 18:39
Réponse 11 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonsoir.
Pour faire suite à votre message sur la question n°10368 ayant pour titre "Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension"
Je ne sais pas si ça aidera au diagnostique mais pouvez vous y insérer la vidéo en pièce jointe svp ?
Merci.
Cordialement.
Vidéo erreur P1clim Airton STAR
Pour faire suite à votre message sur la question n°10368 ayant pour titre "Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension"
Je ne sais pas si ça aidera au diagnostique mais pouvez vous y insérer la vidéo en pièce jointe svp ?
Merci.
Cordialement.
Vidéo erreur P1clim Airton STAR
05 décembre 2025 à 19:28
Réponse 12 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Je continu mes tests sur la carte principale.
J'ai les deux diodes autour du transfo de l'alim a découpage (D412/413) qui m'indiquent en mode diode un courant dans les deux sens et en mode ohmmètre une résistance d'environ 400 ohm.
D'après ce que j'ai pu lire elles seraient donc HS ? Pouvez vous me confirmer svp ?
Toutes les autres m'indiquent O.L ou 0, 6volt en mode diode; en ohmmètre j'ai un peu plus d'un méga ohm ou O.L dans l'autre sens.
Merci.
Je continu mes tests sur la carte principale.
J'ai les deux diodes autour du transfo de l'alim a découpage (D412/413) qui m'indiquent en mode diode un courant dans les deux sens et en mode ohmmètre une résistance d'environ 400 ohm.
D'après ce que j'ai pu lire elles seraient donc HS ? Pouvez vous me confirmer svp ?
Toutes les autres m'indiquent O.L ou 0, 6volt en mode diode; en ohmmètre j'ai un peu plus d'un méga ohm ou O.L dans l'autre sens.
Merci.
06 décembre 2025 à 10:41
Réponse 13 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Les trois condensateurs chimiques autour du transformateur de découpage sont tous OK.
Dessoudage, test, les valeurs sont toutes bonnes, ressoudage, on peut écarter les condos chimique de l'alim à découpage.
Dessoudage, test, les valeurs sont toutes bonnes, ressoudage, on peut écarter les condos chimique de l'alim à découpage.
06 décembre 2025 à 11:26
Réponse 14 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Les mesures sur des diodes (ou d'autres composants) peuvent varier suivant ce à quoi elles sont reliées. Le plus sûr pour mesurer un composant est d'en dessouder une patte et de le mesurer ainsi, comme s'il était complètement enlevé.
Les mesures sur des diodes (ou d'autres composants) peuvent varier suivant ce à quoi elles sont reliées. Le plus sûr pour mesurer un composant est d'en dessouder une patte et de le mesurer ainsi, comme s'il était complètement enlevé.
06 décembre 2025 à 11:29
Réponse 15 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Bon j'ai ressorti ma maquette de test.
Description de la manip : Contrôler l'image de la tension Vcc à partir de celle du secteur redressé et filtré
Tension secteur 230Vac tension redressée à vide: 320 Vdc
Tension en sortie du pont diviseur: 2,10Vdc (pont div 220k/1k25 à gnd) si pas de cp le pfc ne démarre pas
vous pouvez déconnecter la nappe du power module vers pfc (CN8C) le cp sera limité en puissance
attention au fil noir sur la carte principale si coupé liaison X1 -> X2 =P1
2 photos jointes (enfin si ça passe) vous verrez pour mettre les pointes de touche du multimètre.
Attention, vous travaillerez sur la tension secteur et vous n'aurez aucune protection.
Mettez des gants fins et une planche sous les chaussures.
Cordialement
AB37
Bon j'ai ressorti ma maquette de test.
Description de la manip : Contrôler l'image de la tension Vcc à partir de celle du secteur redressé et filtré
Tension secteur 230Vac tension redressée à vide: 320 Vdc
Tension en sortie du pont diviseur: 2,10Vdc (pont div 220k/1k25 à gnd) si pas de cp le pfc ne démarre pas
vous pouvez déconnecter la nappe du power module vers pfc (CN8C) le cp sera limité en puissance
attention au fil noir sur la carte principale si coupé liaison X1 -> X2 =P1
2 photos jointes (enfin si ça passe) vous verrez pour mettre les pointes de touche du multimètre.
Attention, vous travaillerez sur la tension secteur et vous n'aurez aucune protection.
Mettez des gants fins et une planche sous les chaussures.
Cordialement
AB37
06 décembre 2025 à 12:13
Réponse 16 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Je vais réduire la taille des photos.
AB37
AB37
06 décembre 2025 à 12:16
Réponse 17 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Voici les photos en pièce jointe cela devrait être plus simple.
Bonne réception.
Cordialement
AB37
Pour agrandir les images, cliquez dessus.
Bonne réception.
Cordialement
AB37
Pour agrandir les images, cliquez dessus.
06 décembre 2025 à 13:44
Réponse 18 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour Albre37
Merci pour vos réponses.
Ce fut épique, pluie sévère, remontage des cartes, escabeau bancale et parapluie glissé dans le blouson.... mais peu importe.
J'ai pris la valeur que vous m'avez demandé, nappe PFC déconnectée, et j'ai 2,079 Volt DC.
Le fil noir n'est pas coupé.
Ce matin, j'ai dessoudé les condensateurs chimiques de l'alim à découpage, et celui du 5v sur le power module et ils sont tous OK après test au capacimètre (à 5% près de leur valeur indiquée ->erreur de l'appareil), j'ai remis en place du coup je ne voyais pas l'utilité de les remplacer.
On peut écarter les chimiques de la carte principale.
Merci.
Cordialement.
Merci pour vos réponses.
Ce fut épique, pluie sévère, remontage des cartes, escabeau bancale et parapluie glissé dans le blouson.... mais peu importe.
J'ai pris la valeur que vous m'avez demandé, nappe PFC déconnectée, et j'ai 2,079 Volt DC.
Le fil noir n'est pas coupé.
Ce matin, j'ai dessoudé les condensateurs chimiques de l'alim à découpage, et celui du 5v sur le power module et ils sont tous OK après test au capacimètre (à 5% près de leur valeur indiquée ->erreur de l'appareil), j'ai remis en place du coup je ne voyais pas l'utilité de les remplacer.
On peut écarter les chimiques de la carte principale.
Merci.
Cordialement.
06 décembre 2025 à 15:08
Réponse 19 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Photo-montage ci-jointe, peut être ça peut aider.
Bonne bidouille mais fais attention avec le 230Vac.
Tiens-nous informé de la suite.
Cordialement.
AB37
Bonne bidouille mais fais attention avec le 230Vac.
Tiens-nous informé de la suite.
Cordialement.
AB37
06 décembre 2025 à 17:15
Réponse 20 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bon le site c'est niet au pdf.
Cordialement.
AB37
Pour agrandir l'image, cliquez dessus.
Cordialement.
AB37
Pour agrandir l'image, cliquez dessus.
06 décembre 2025 à 17:37
Réponse 21 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
J'ai l'habitude de travailler sous tension (ça fait partie de mon job de travaillé sur ou à proximité de tension 230 ou 400 tri), et pas de souci, j'avais les gants isolant du boulot.
Je suis un peu perdu sur cette installation, on est loin de mes vieux amplis vintage tout simple...
Si encore j'avais un visuel de ctct, ou un composant éclaté ou douteux, mais rien, tout est OK visuellement....
Demain si la pluie s'arrête un peu j'ai vu qu'il y a avait les repères de la nappe ou passe le 15v qui est envoyé par la carte principale et qui relie PFC et power module, je n'ai pas encore testé ces bornes, je testerai, car j'ai vraiment l'impression que le PFC n'est pas alimenté en basse tension car aucun signe de vie alors que le power module lui a l'air alimenté.
Merci.
Cordialement.
Je suis un peu perdu sur cette installation, on est loin de mes vieux amplis vintage tout simple...
Si encore j'avais un visuel de ctct, ou un composant éclaté ou douteux, mais rien, tout est OK visuellement....
Demain si la pluie s'arrête un peu j'ai vu qu'il y a avait les repères de la nappe ou passe le 15v qui est envoyé par la carte principale et qui relie PFC et power module, je n'ai pas encore testé ces bornes, je testerai, car j'ai vraiment l'impression que le PFC n'est pas alimenté en basse tension car aucun signe de vie alors que le power module lui a l'air alimenté.
Merci.
Cordialement.
06 décembre 2025 à 17:41
Réponse 22 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
EDIT :
Je viens de constater que vous avez reposté l'image et je l'ai enregistrée. Je m'occuperai des tests demain et je reviendrai poster les résultats.
C'est gênant que les publications ne soient pas postées immédiatement...
Je viens de constater que vous avez reposté l'image et je l'ai enregistrée. Je m'occuperai des tests demain et je reviendrai poster les résultats.
C'est gênant que les publications ne soient pas postées immédiatement...
06 décembre 2025 à 17:44
Réponse 23 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour Pierre.
Sur la C. principale le petit fil noir va au connecteur ,pois le fil jaune de la nappe allant au P. module
il faudrait prendre la tension sur la self moulée de type axiale 100µH juste à droite du connecteur c'est 2,3-2,6 Vdc avec DC- gros fil noir
le cp doit être déconnecté, vous aurez un P9 quelque secondes après.
Donc 2 tests à faire :
1/ 2,1 Vdc et DC- sur le µcontrôleur du P..module
2/ 2,3-2,6 Vdc et DC- sur la self P.module
Après il restera à vérifier l'image du courant. du CP
Cordialement.
AB37
Sur la C. principale le petit fil noir va au connecteur ,pois le fil jaune de la nappe allant au P. module
il faudrait prendre la tension sur la self moulée de type axiale 100µH juste à droite du connecteur c'est 2,3-2,6 Vdc avec DC- gros fil noir
le cp doit être déconnecté, vous aurez un P9 quelque secondes après.
Donc 2 tests à faire :
1/ 2,1 Vdc et DC- sur le µcontrôleur du P..module
2/ 2,3-2,6 Vdc et DC- sur la self P.module
Après il restera à vérifier l'image du courant. du CP
Cordialement.
AB37
07 décembre 2025 à 10:54
Réponse 24 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Pour faire suite aux tests.
Voici les mesures :
J'ai bien 2,1V DC au capa
J'ai bien 2,1V DC au microchip sur la patte n°3
J'ai bien 2,1V DC sur la borne de R605 (la résistance sérigraphiée 102 avec les deux bornes entourées a gauche de ta photo) côté microchip
J'ai entre 0,3 et 0,8 Milli V qui oscille tout le temps sur la borne de R605 côté des 3 résistances blanche
Pour l'ipm : Je crois qu'il est cuit....Ah moins qu'il faille laisser le compresseur branché....Je m'y perds un peu.
Fil noir sur DC+ -> U/V/W 0,477V en mode diode, 2,377 Mohm en mode ohmmètre
Fil rouge sur DC- -> U/V/W 0,477V en mode diode, environ 2,3M ohms en mode ohmmètre.

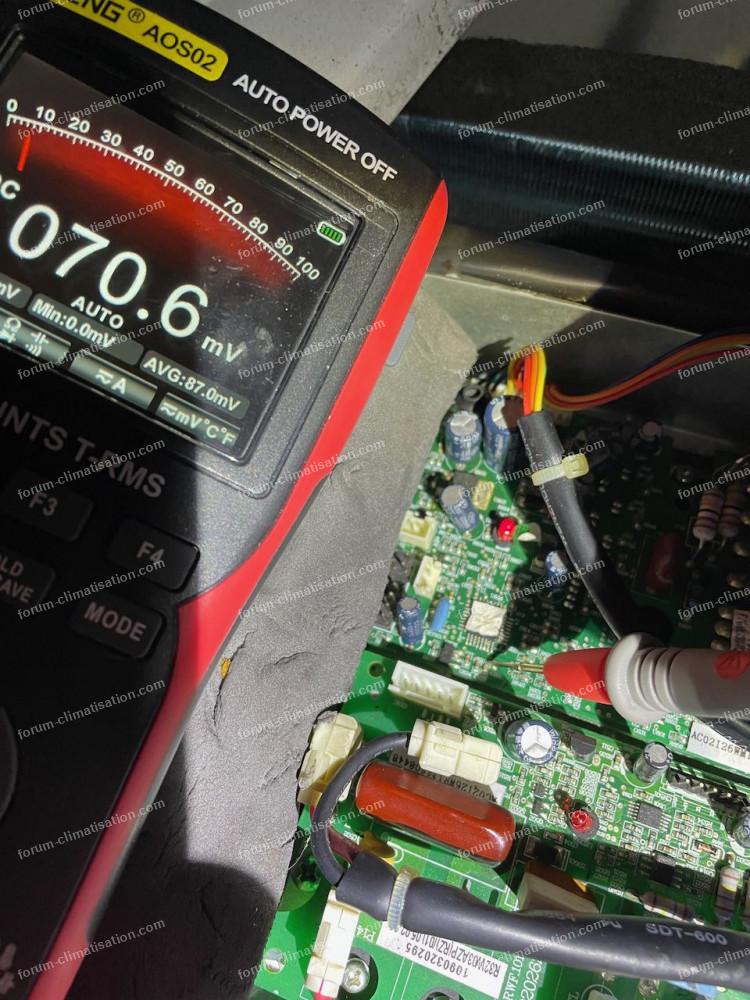

Ci joint les photo de deux des mesure de l'ipm.
Puis-je te demander si c'est possible que tu me donne le numéro de composant de la self à tester pour que ce soit plus clair pour ma petite tête percée ?
Si je comprends je dois tester sa tension avec DC- ?
Le cp doit être déconnecté, donc cp = compresseur ? ou carte principale ?
Je suis désolé je me mélange les pinceaux
Merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
Pour faire suite aux tests.
Voici les mesures :
J'ai bien 2,1V DC au capa
J'ai bien 2,1V DC au microchip sur la patte n°3
J'ai bien 2,1V DC sur la borne de R605 (la résistance sérigraphiée 102 avec les deux bornes entourées a gauche de ta photo) côté microchip
J'ai entre 0,3 et 0,8 Milli V qui oscille tout le temps sur la borne de R605 côté des 3 résistances blanche
Pour l'ipm : Je crois qu'il est cuit....Ah moins qu'il faille laisser le compresseur branché....Je m'y perds un peu.
Fil noir sur DC+ -> U/V/W 0,477V en mode diode, 2,377 Mohm en mode ohmmètre
Fil rouge sur DC- -> U/V/W 0,477V en mode diode, environ 2,3M ohms en mode ohmmètre.
Ci joint les photo de deux des mesure de l'ipm.
Puis-je te demander si c'est possible que tu me donne le numéro de composant de la self à tester pour que ce soit plus clair pour ma petite tête percée ?
Si je comprends je dois tester sa tension avec DC- ?
Le cp doit être déconnecté, donc cp = compresseur ? ou carte principale ?
Je suis désolé je me mélange les pinceaux
Merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
07 décembre 2025 à 11:26
Réponse 25 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
CP = compresseur
R605 = résistance cms 1206 de 1kh
Pour l'ipm ce n'est qu'une mesure en statique, mais il peut-être hs par manque de tenu en tension.
As-tu regardé la tension sur la self du P.
Module ?
Cordialement
AB37
R605 = résistance cms 1206 de 1kh
Pour l'ipm ce n'est qu'une mesure en statique, mais il peut-être hs par manque de tenu en tension.
As-tu regardé la tension sur la self du P.
Module ?
Cordialement
AB37
07 décembre 2025 à 14:19
Réponse 26 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bon, j'ai repris trois fois les mesures pour être sûr, pas facile d'aller chopper la self avec les pointes du testeur.
1/ 2,1 Vdc et DC- sur le µcontrôleur du P..module = 70millivolts
2/ 2,3-2,6 Vdc et DC- sur la self P.module = 14,8 Volts
1/ 2,1 Vdc et DC- sur le µcontrôleur du P..module = 70millivolts
2/ 2,3-2,6 Vdc et DC- sur la self P.module = 14,8 Volts
07 décembre 2025 à 14:51
Réponse 27 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Sur le 2,1V pourquoi sur la pin du contrôleur ce n'est pas identique à ce que vous avez mesuré 2,07 V sachant qu' il n'y a que 2 composants
La res 1206 c'est.de.1kh.et 1 cape céramique CMS qui est à côté de la pin du uC, donc vérifier si cette capacité n'est pas relativement en c/c.
Je pense que vos mesures sont fausses.
AB37
La res 1206 c'est.de.1kh.et 1 cape céramique CMS qui est à côté de la pin du uC, donc vérifier si cette capacité n'est pas relativement en c/c.
Je pense que vos mesures sont fausses.
AB37
07 décembre 2025 à 17:27
Réponse 28 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Autre méthode, mesurez la tension qu'il y a en // sur la res marquée 102 = 1k Ohms, si la capa n'est pas dégradée il doit y avoir qq mV, dans tous les cas sur les 2 extrémités par rapport à DC- C'est 2,1V.
07 décembre 2025 à 17:44
Réponse 29 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Je ne sais dire pourquoi je ne retrouve pas les valeurs, mes mesures sont bonnes, je viens de les refaire à la frontale une sixième fois, photos jointes comme ça on sera sûr que je prends ce qu'il faut.
Je retrouve les valeurs de ma précédente réponse. A savoir quelques millivolts et presque 15v à la self.
La résistance fait bien presque 1Kohm, capa n'est pas en CTCT.
Je retrouve les valeurs de ma précédente réponse. A savoir quelques millivolts et presque 15v à la self.
La résistance fait bien presque 1Kohm, capa n'est pas en CTCT.
07 décembre 2025 à 18:15
Réponse 30 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour Pierre.
Votre clim à été fabriquée à partir de 2011, c'est la dernière génération de la marque ; après c'est une autre fabrication de chez un autre sous traitant.
Ceci veut dire que nous ne parlons pas des mêmes choses.
Je n'ai pas ce P.module qui vraisemblablement n'est autre qu'une version différente du pcb (circuit imprimé) le schéma ne doit pas être très différent.
Pour mieux vous aider, je vous propose de demander au responsable du forum mes coordonnées en répondant à ce message et n'oubliez pas que l'existence du site est conditionné à la participation de chacun.
Cordialement.
AB37
Votre clim à été fabriquée à partir de 2011, c'est la dernière génération de la marque ; après c'est une autre fabrication de chez un autre sous traitant.
Ceci veut dire que nous ne parlons pas des mêmes choses.
Je n'ai pas ce P.module qui vraisemblablement n'est autre qu'une version différente du pcb (circuit imprimé) le schéma ne doit pas être très différent.
Pour mieux vous aider, je vous propose de demander au responsable du forum mes coordonnées en répondant à ce message et n'oubliez pas que l'existence du site est conditionné à la participation de chacun.
Cordialement.
AB37
08 décembre 2025 à 06:57
Réponse 31 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
08 décembre 2025 à 10:41
Réponse 32 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour, cela fait 3 fois que je poste mes photos qui ne sont pas publiées....
Je recommence une dernière fois.
Je veux être certain que je mesure ce qu'il faut avant de continuer.
Pour agrandir les images, cliquez dessus.
Je recommence une dernière fois.
Je veux être certain que je mesure ce qu'il faut avant de continuer.
Pour agrandir les images, cliquez dessus.
08 décembre 2025 à 10:53
Réponse 33 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
A force de cogiter, j'ai trouvé mon erreur, j'avais fait les deuxièmes mesures et les autres avec DC- et DC+ débranchés de la carte principale.
Je me suis bien emmêler les pinceaux comme je l'ai dit, vous aviez raison !
J'ai donc bien mon 2,1V au chip, capa et résistance 102.
Par contre j'ai 14,8V à la self. (entre DC- et une des deux bornes de la self entourée de gaine thermo à côté du connecteur multibroche qui vient de la carte principale).
Cordialement.
Je me suis bien emmêler les pinceaux comme je l'ai dit, vous aviez raison !
J'ai donc bien mon 2,1V au chip, capa et résistance 102.
Par contre j'ai 14,8V à la self. (entre DC- et une des deux bornes de la self entourée de gaine thermo à côté du connecteur multibroche qui vient de la carte principale).
Cordialement.
08 décembre 2025 à 16:08
Réponse 34 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonjour.
Je veux bien que l'administrateur ou un responsable me donne les coordonnées de ALBRE37.
Je continuerai de poster les résultats des recherches et éventuellement de la solution si il y a-en a une afin de partager aux autres membres du forum.
Participation à la cagnotte faite.
Je veux bien que l'administrateur ou un responsable me donne les coordonnées de ALBRE37.
Je continuerai de poster les résultats des recherches et éventuellement de la solution si il y a-en a une afin de partager aux autres membres du forum.
Participation à la cagnotte faite.
08 décembre 2025 à 17:03
Réponse 35 forum dépannage-climatiseurs
Airton STAR-12CHSA/ZI erreur P1 après coupure et baisse de tension
Bonsoir pierre17dx2.
Les coordonnées de ALBRE37 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum climatisation.
Les coordonnées de ALBRE37 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum climatisation.
08 décembre 2025 à 17:04
