Question Forum Dépannage Climatisation : Panne climatiseur Hitachi RAC 35WED
Bonsoir.
Je possède une clim Hitachi RAC 35WED et quand j'essaye de la mettre sur n'importe quel type de programme, que cela sois froid ou chaud, l'air ne sors pas et j'ai directement le voyant timer orange qui clignote 12x et se répète de manière continue ...
La dernière fois j'avais résolu le problème en réinitialisant la carte en coupant le disjoncteur associer, mais depuis le problème est revenu ...
Pensez-vous que cela puisse venir de la carte électronique (condensateurs sont gonflés à cause de l'humidité ?)
Merci pour votre aide.
Je possède une clim Hitachi RAC 35WED et quand j'essaye de la mettre sur n'importe quel type de programme, que cela sois froid ou chaud, l'air ne sors pas et j'ai directement le voyant timer orange qui clignote 12x et se répète de manière continue ...
La dernière fois j'avais résolu le problème en réinitialisant la carte en coupant le disjoncteur associer, mais depuis le problème est revenu ...
Pensez-vous que cela puisse venir de la carte électronique (condensateurs sont gonflés à cause de l'humidité ?)
Merci pour votre aide.
21 mai 2026 à 19:52
Réponse 1 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Bonjour.
Panne assez classique sur une famille de cartes Hitachi. Une diode est particulièrement suspecte, et cela mène à une erreur de communication UI/UE. Voir question 8240 : Problème led 301 carte unité extérieure Hitachi
Cependant, pas sûr à 100% que ce soit votre cas, la présence de condos gonflés pourrait mener à une autre cause. Le gonflement n'a rien à voir avec l'humidité, trop de courant AC passe dans le condo, ce qui fait bouillir son électrolyte. Une photo de vos condos?
Panne assez classique sur une famille de cartes Hitachi. Une diode est particulièrement suspecte, et cela mène à une erreur de communication UI/UE. Voir question 8240 : Problème led 301 carte unité extérieure Hitachi
Cependant, pas sûr à 100% que ce soit votre cas, la présence de condos gonflés pourrait mener à une autre cause. Le gonflement n'a rien à voir avec l'humidité, trop de courant AC passe dans le condo, ce qui fait bouillir son électrolyte. Une photo de vos condos?
22 mai 2026 à 10:20
Réponse 2 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Bonjour.

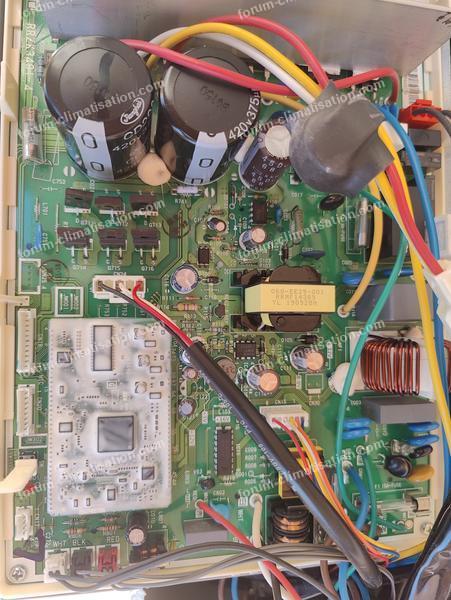

J'ai effectué divers tests sur les fusibles et tout est en ordre.
Étrangement, le fait de laisser baisser le disjoncteur pendant un certain temps règle le problème.
J'avoue que je suis perplexe.
Pour agrandir l'image, cliquez dessus.
J'ai effectué divers tests sur les fusibles et tout est en ordre.
Étrangement, le fait de laisser baisser le disjoncteur pendant un certain temps règle le problème.
J'avoue que je suis perplexe.
Pour agrandir l'image, cliquez dessus.
22 mai 2026 à 12:53
Réponse 3 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Si ce sont les 2 gros condos qui vous inquiètent, je n'y vois pas de défaut, la capsule plastique ronde est bombée même sur des neufs.
Comme mentionné dans l'autre question, testez hors tension la diode ZD101 en mode "test de diode", dans les 2 sens. Si les 2 valeurs sont proches, elle est HS.
Une mise hors tension régénère partiellement des condensateurs un peu fatigués, comme un coureur qui fait une pause de 5mn... Mais le défaut va réapparaître. Et ce n'est pas forcément un condo qui provoque la panne.
Ci-dessous, des condos réellement gonflés (les X). Celui du centre et celui de droite ont même de l'électrolyte qui a fuité au centre (trace jaune), après rupture de la zone affaiblie exprès (pour éviter une explosion).
Comme mentionné dans l'autre question, testez hors tension la diode ZD101 en mode "test de diode", dans les 2 sens. Si les 2 valeurs sont proches, elle est HS.
Une mise hors tension régénère partiellement des condensateurs un peu fatigués, comme un coureur qui fait une pause de 5mn... Mais le défaut va réapparaître. Et ce n'est pas forcément un condo qui provoque la panne.
Ci-dessous, des condos réellement gonflés (les X). Celui du centre et celui de droite ont même de l'électrolyte qui a fuité au centre (trace jaune), après rupture de la zone affaiblie exprès (pour éviter une explosion).
22 mai 2026 à 19:20
Réponse 4 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Oublié la photo...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
22 mai 2026 à 19:21
Réponse 5 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Pouvez-vous m'indiquer sur la carte l'emplacement de la diode ZD101, s'il vous plaît ?
Quelle valeur dois-je trouver sur le multimètre ?
Je suppose que la photo des condensateurs est un exemple ?
Au pire, où pourrais-je trouver une carte de remplacement pour régler complètement le problème ?
Merci.
Quelle valeur dois-je trouver sur le multimètre ?
Je suppose que la photo des condensateurs est un exemple ?
Au pire, où pourrais-je trouver une carte de remplacement pour régler complètement le problème ?
Merci.
22 mai 2026 à 23:04
Réponse 6 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Oui, ma photo montre un exemple sur une chaîne HiFi.
Le post 3 de l'autre question donne les valeurs à obtenir sur une diode HS et une bonne. Les noms des composants figurent sur le circuit imprimé, et comme votre carte est un peu différente de celle de l'autre question, je ne peux pas trop vous dire où elle est placée, votre photo n'étant pas assez nette. Au besoin, refaites-en une en gros plan de la zone autour du transfo jaune.
Avant de chercher une carte de remplacement, essayez de réparer par vous même, 2€ au lieu de 400, ça vaut peut-être le coup?... :-)
Le post 3 de l'autre question donne les valeurs à obtenir sur une diode HS et une bonne. Les noms des composants figurent sur le circuit imprimé, et comme votre carte est un peu différente de celle de l'autre question, je ne peux pas trop vous dire où elle est placée, votre photo n'étant pas assez nette. Au besoin, refaites-en une en gros plan de la zone autour du transfo jaune.
Avant de chercher une carte de remplacement, essayez de réparer par vous même, 2€ au lieu de 400, ça vaut peut-être le coup?... :-)
23 mai 2026 à 09:42
Réponse 7 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Bonjour.
Je reviens vers vous pour vous signaler, que pendant un temps "une semaine environ" la clim a refonctionner après changement du moteur, mais que depuis le même défaut et réapparu et maintenant même en effectuant un reset au disjoncteur du tableau, le défaut n'est pas acquitter ... de plus quand je mets en fonction l'unité intérieur a l'extérieur j’entends un cliquetis comme si le compresseur essayer de se mettre en fonction ... du coup je me demande si le problème ne viendrais pas plutôt de lui a cause des inondations.
Je reviens vers vous pour vous signaler, que pendant un temps "une semaine environ" la clim a refonctionner après changement du moteur, mais que depuis le même défaut et réapparu et maintenant même en effectuant un reset au disjoncteur du tableau, le défaut n'est pas acquitter ... de plus quand je mets en fonction l'unité intérieur a l'extérieur j’entends un cliquetis comme si le compresseur essayer de se mettre en fonction ... du coup je me demande si le problème ne viendrais pas plutôt de lui a cause des inondations.
02 juin 2026 à 14:38
Réponse 8 d'un contributeur du forum-climatisation
Panne climatiseur Hitachi RAC 35WED
Bonjour.
"après changement du moteur"... quel moteur? Et pourquoi l'avoir changé?
Et ma diode ZD101?...
"après changement du moteur"... quel moteur? Et pourquoi l'avoir changé?
Et ma diode ZD101?...
02 juin 2026 à 17:47
