Panne carte Daikin groupe extérieur RMXM35N2V1B9

10228

Questions Réparation Climatisation : Panne carte Daikin groupe extérieur RMXM35N2V1B9

Azazel69
Membre inscrit

1 message

Bonjour.

J'ai eu un problème technique sur ma clim hier après midi.
Elle s'est arrêtée d'un coup et a fait sauter le fusible sur le tableau électrique.

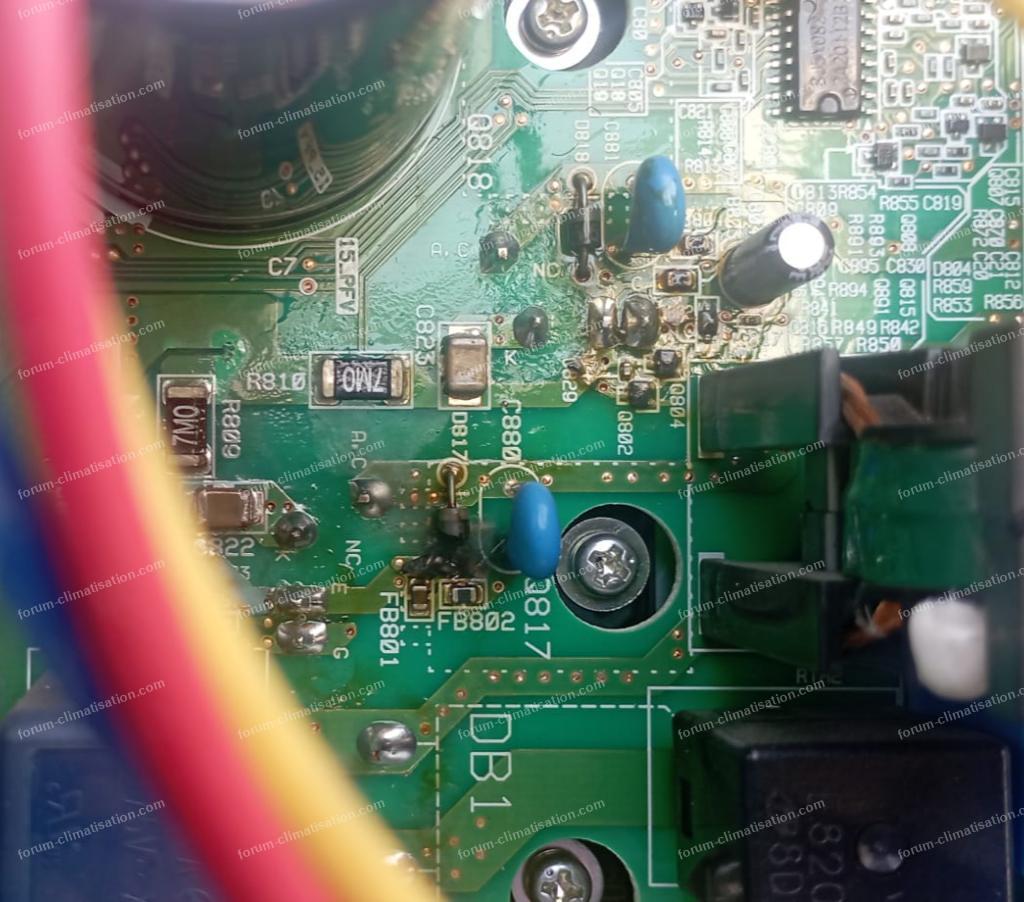

Après démontage il s'avère qu'une pièce a grillé sur la carte (CF Photo).

Vu le prix de la carte, j'aurais aimé testé de changer cette petite résistance avant d'engager de gros frais.
Est-ce possible et surtout ou puis je trouver ce genre de pièce détachée ?

Merci d'avance.

Pour agrandir l'image, cliquez dessus.

13 août 2025 à 18:40

Réponse 1 du forum climatisation Bricovidéo

Panne carte Daikin groupe extérieur RMXM35N2V1B9

Dom-Aom
Membre inscrit

8 453 messages

Bonjour.

Ce n'est pas en remplaçant cette "petite résistance", qui est en fait une diode, que vous allez réparer la carte. La disjonction est certainement due au claquage d'un composant de puissance, soit l'IGBT, qui est placé et vissé sous la diode, soit l'IPM, circuit avec plein de pattes que vous découvrirez en déposant la carte puisqu'il est visible sur l'autre face. Sachant que vous pouvez cumuler les 2 claquages...

Pour l'IGBT, vous ne devez pas trouver de court-jus entre 2 des 4 pattes A-C, K, E et G (6 mesures). Pour l'IPM, entre P, U, V, W et N (10 mesures) ; mais si ce dernier a explosé, inutile de faire les tests sur lui...

13 août 2025 à 23:55
