Clim Inverteur Daikin semble HS après orage

9862

Forum Conseils Dépannage Climatiseurs : Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Bonjour à tous ceux qui prendront le temps de me lire.
Problème sur : FTXS20D3VMW 2007 J098069 Daikin

Suite à plusieurs coupure EDF hier, il en résulte qu'un de mes inventeur de s'allume plus et de donne pas signe de vie.
La pompe à chaleur externe et les inverter de mes autres pièces fonctionnent tout à fait normalement.

J'ai essayé de couper / puis remettre le courant mais sans succès.
J'ai ensuite ouvert le capot mais c'est ensuite la qui mes problèmes commence.
Je n'ai que peu de notion d'électronique et je ne sais pas quoi observer / sortir pour regarder s'il y a un problème sur la carte.
Je n'ai pas vu de fusible accessible.

Avant de me lancer plus en avant j'aurai vivement aimé vos conseils.
Est-ce qu'il y a un bouton reset quelques part en cas de sur tension ?
Est-ce qu'il que je prévoit de tout changer la carte ?
Est-ce qu’un réparateur agrée osera se lancer dans l'analyse d'une carte électronique ?

Dans la hâte de vous lire, merci.

Pour agrandir les images, cliquez dessus.

24 décembre 2024 à 12:52

Questions / Réponses Climatisation 1

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

Bonjour.

Votre vocabulaire est couci-couça... A l'extérieur vous avez le groupe ou unité extérieure (UE multisplit), et à l'intérieur vous avez des UI murales ou splits. Seul le groupe est de techno inverter.

Sur la carte, vous avez normalement un fusible 3.15A, nommé FU1, mais il n'est pas forcément mort, beaucoup de pannes arrivent avec un fusible resté intègre. Si vous n'arrivez pas à vous dépanner, faites une photo de la carte, je vous dirai quoi tester, si toutefois vous avez un multimètre.

24 décembre 2024 à 14:19

Questions / Réponses Climatisation 2

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Bonjour,
Je vous remercie vivement pour le temps que vous m'accordez. C'est mon unité intérieure murale qui ne fonctionne pas.

Pour faire une photo de la carte, pourriez-vous me confirmer que je dois suivre les étapes ci-dessous à partir de la page 149 à 157 du manuel suivant : Clim Inverteur Daikin FTXS D3VML SM

J'aurai un multimètre au cas où pour tester.
En raison de mon départ imminent en congé, je ne me sens pas en mesure de me lancer dans le démontage maintenant de peur de ne pas avoir le temps de tout remonter.

Aussi, j'espère que vous serez toujours disponible dans une semaine.
Merci.

24 décembre 2024 à 15:00

Questions / Réponses Climatisation 3

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

Eh bien si le fabriquant dit que c'est la procédure, je pense qu'il faut suivre ce qu'il dit. Effectivement ça va prendre un peu de temps rien que pour extraire la carte.

J'ai téléchargé le pdf. Samedi, je pars 3 jours.

24 décembre 2024 à 17:59

Questions / Réponses Climatisation 4

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Bonjour Dom Aom.

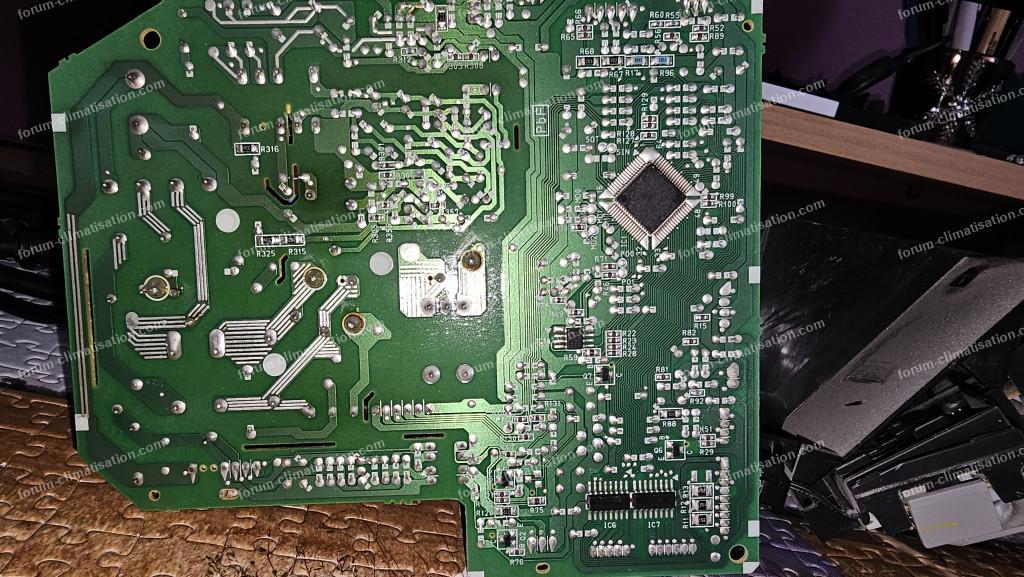

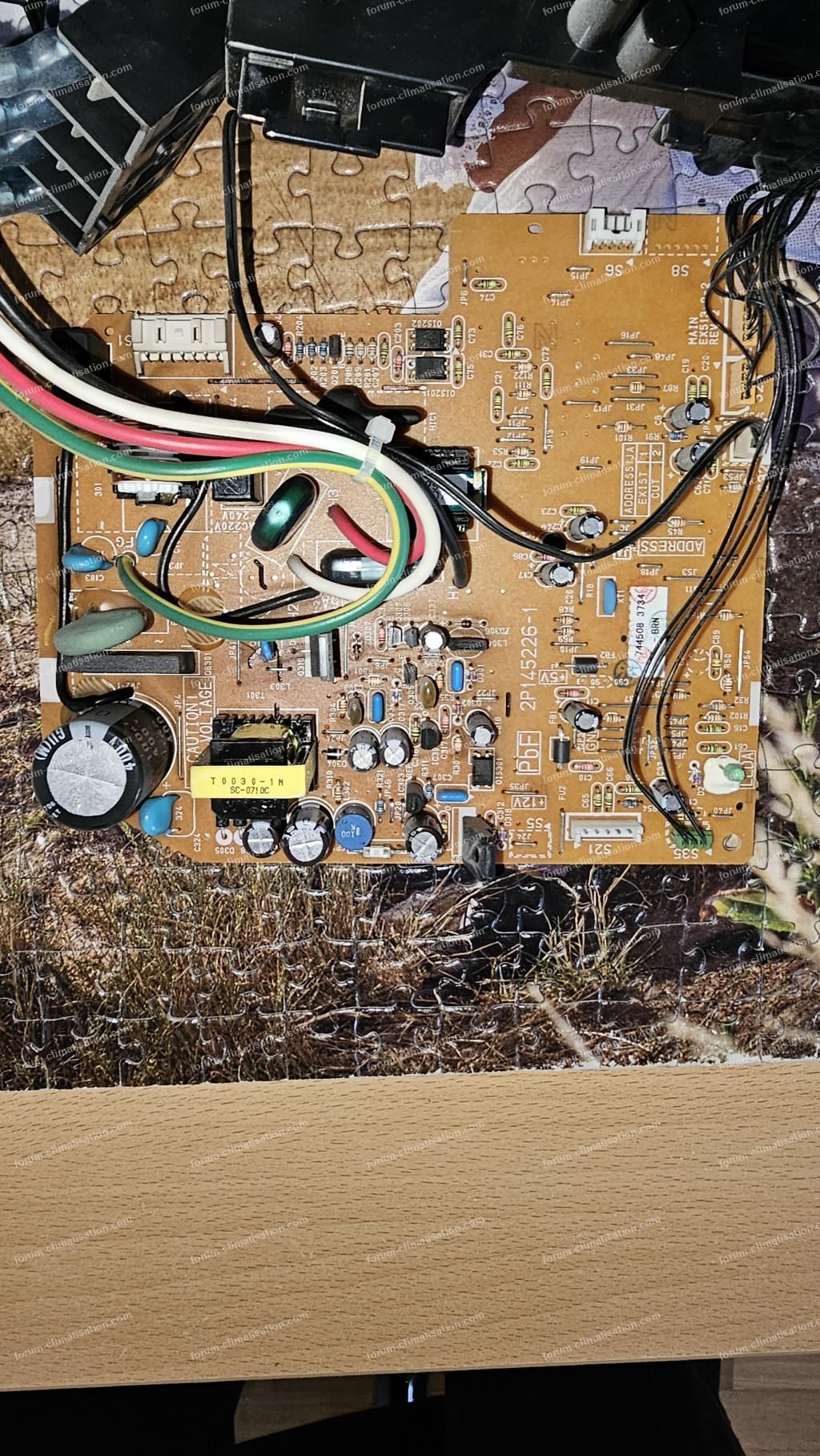

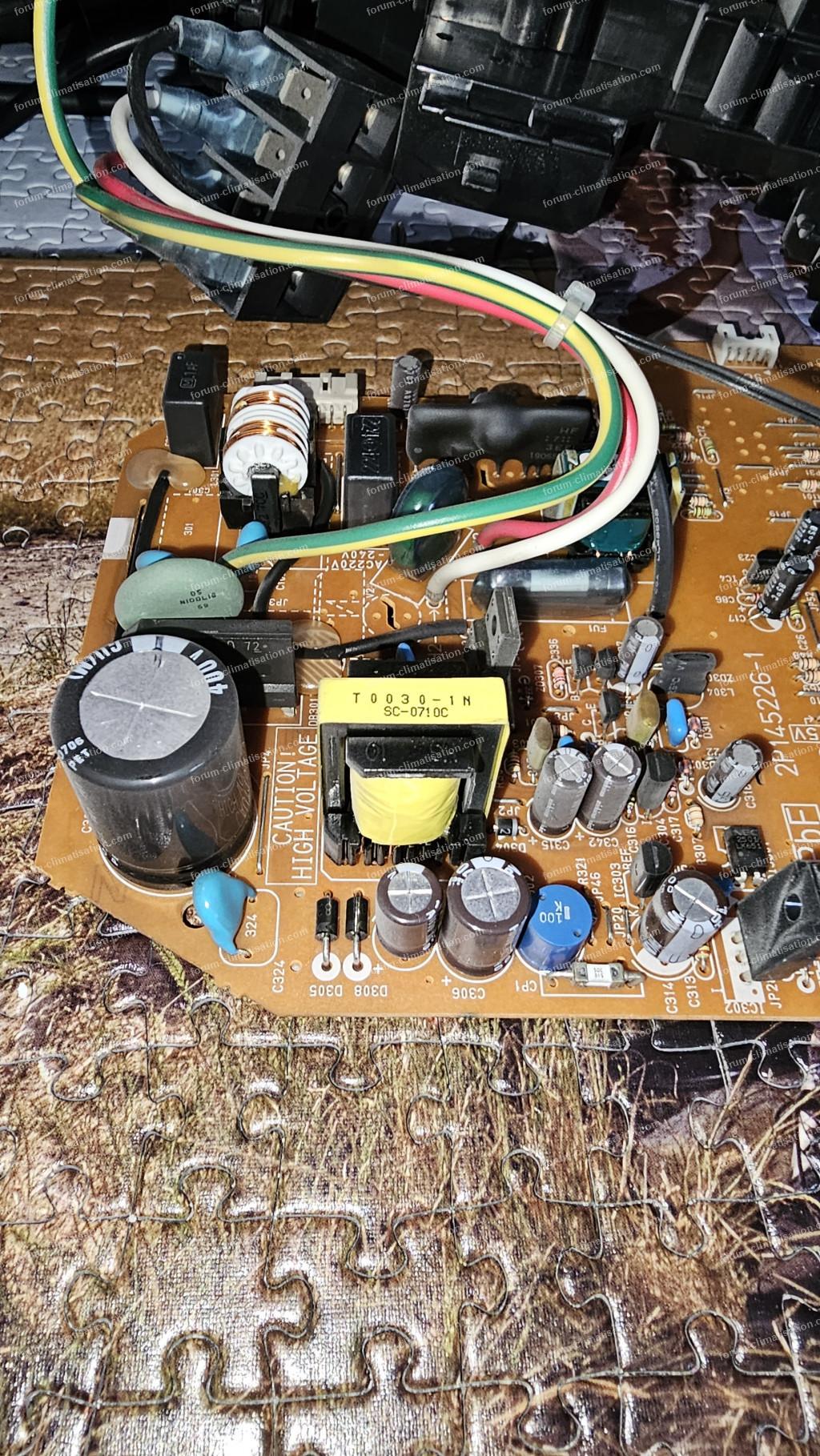

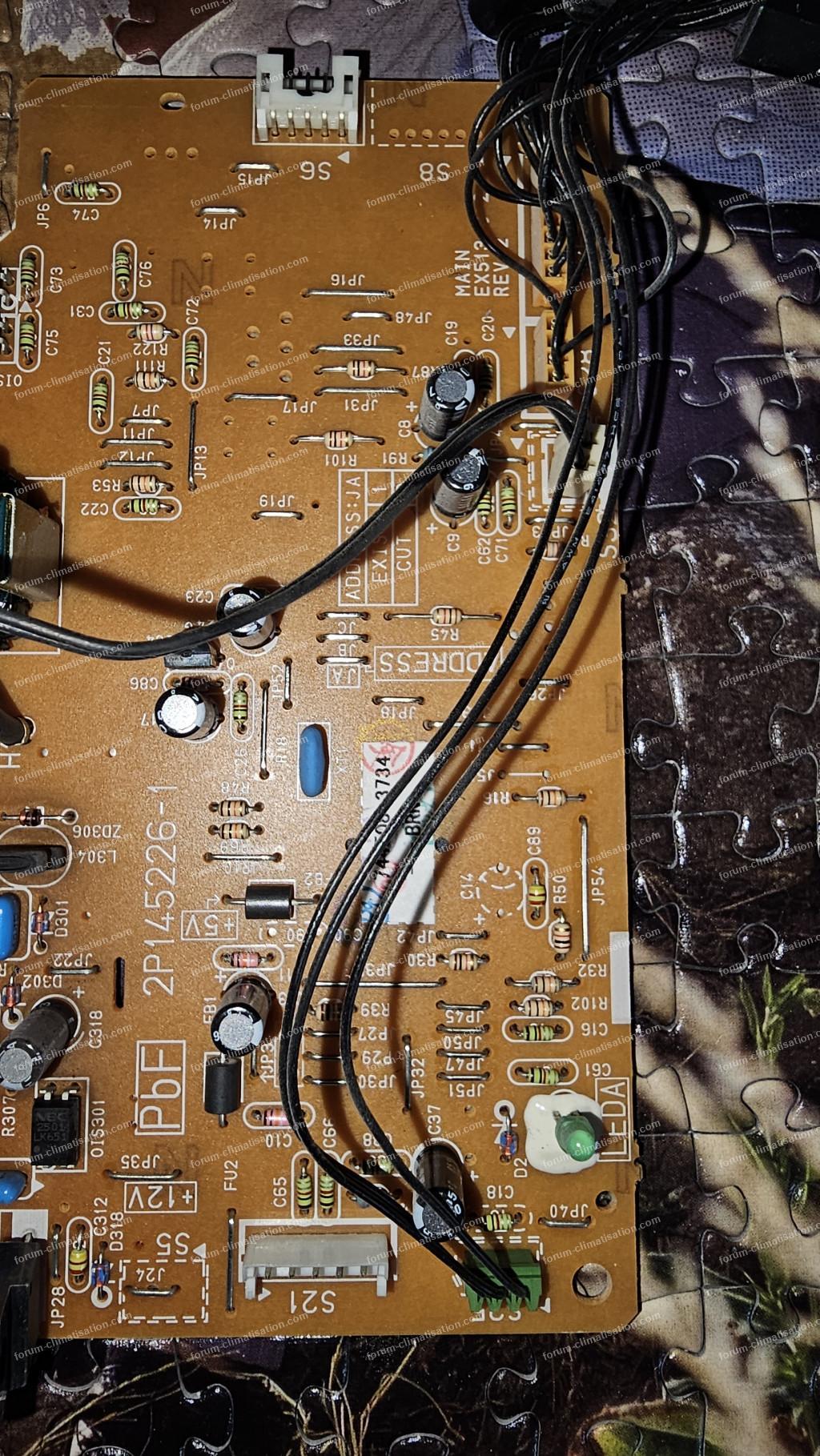

Je reviens vers vous car j'ai trouvé le temps de démonter la carte.
En pièce jointe, vous trouverez plusieurs photos.
Vous êtes mon seul espoir
Dans l'empressement de vous lire.
Cordialement.

Pour agrandir les images, cliquez dessus.

22 avril 2025 à 10:03

Questions / Réponses Climatisation 5

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

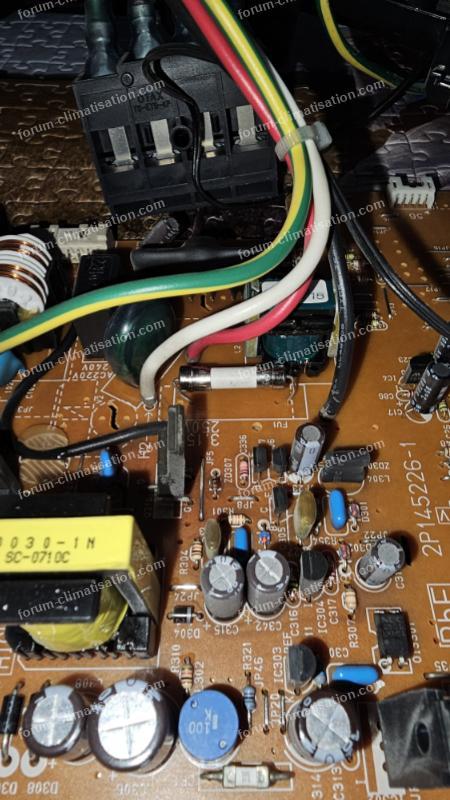

Le fusible blanc ne présente pas de continuité.
Comment puis-je le remplacer ?
Dois-je le dessouder par en dessous ou s'agit-il de deux cosses que je dois écarter l'une de l'autre par le dessus ?
Merci.

Pour agrandir l'image, cliquez dessus.

22 avril 2025 à 10:19

Questions / Réponses Climatisation 6

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

Bonjour. Ben on vous avait oublié... ;-)

Remplacer le fusible ne mènera à rien dans un 1er temps, le suivant va claquer de la même façon. Quelque chose a lâché sur la carte, soit le transistor hacheur (je crois lire Q310), soit la grosse capa 400V (peu probable), soit le pont de diodes (rectangle à 4 pattes qui voisine la capa). Sur ces 3 composants, cherchez un court-circuit entre 2 de leurs pattes.

Cela dit, le ventilo est un haute tension continue, il pourrait avoir lâché et être à l'origine de vos problèmes (fusible claqué entre autres). Vérifiez qu'entre les 2 fils qui "encadrent" les 2 positions vides du connecteur vous n'ayez pas de court-circuit là aussi. Test à faire sur le câble.

Le petit truc blanc en bas de la photo est aussi un fusible, il me semble. Sinon testez aussi toutes les diodes à droite du transfo (les D et les ZD). Et celles sous le transfo (dernière photo).

Le fusible dont vous parlez a 2 capuchons enfoncés à force. Soit vous remplacez l'ensemble, soit vous changez la cartouche 5x20, dans ce cas, il faudra "ouvrir" les capuchons pour libérer la cartouche.

22 avril 2025 à 12:22

Questions / Réponses Climatisation 7

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Pourriez-vous s'il vous plaît prendre une photo et mettre en rouge ce que je dois tester, s'il vous plaît ?
Est-ce juste un test de continuité à chaque fois ?
Faut-il se mettre en ohmmètre ?

Je suis désolé(e), mais je ne comprends pas cette phrase : "Cela dit, le ventilateur est en haute tension continue, il pourrait avoir lâché et être à l'origine de vos problèmes (fusible claqué entre autres). Vérifiez qu'entre les 2 fils qui "encadrent" les 2 positions vides du connecteur, vous n'ayez pas de court-circuit là aussi.
Test à faire sur le câble.

23 avril 2025 à 16:34

Questions / Réponses Climatisation 8

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Pour information, le schéma de la carte est disponible dans le PDF du premier message, si cela peut vous être utile.
Merci pour votre temps.

23 avril 2025 à 17:09

Questions / Réponses Climatisation 9

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

Les tests préconisés peuvent se faire en mode test de diode (mode qui produit un bip quand le composant testé fait moins de 20 ou 30 ohms (comme un court-circuit, 0 ohm)), ou en mode ohmmètre. Pour chacun des 3 composants que je citais, il n'y a pas de doute possible pour les localiser si vous analysez bien ce que je dis. Capa = capacité, autre nom du condensateur.

Le ventilateur fonctionne avec une haute tension continue (secteur redressé, donc 330VDC (direct current, continu), et non en 230VAC (alternating current, alternatif (comme le secteur)). Le fusible a pu fondre si le ventilo a claqué, ou si l'alim a claqué. Il y a donc un test à faire sur le câble du ventilo, puisque c'est peut-être lui qui est à l'origine de la panne.

23 avril 2025 à 20:11

Questions / Réponses Climatisation 10

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Merci pour vos précisions.
De quel ventilateur et de quel câble vous parlez (si jamais vous les trouvez sur le PDF) ?
Bonne soirée.

23 avril 2025 à 22:30

Questions / Réponses Climatisation 11

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Si l'on parle du moteur du ventilateur, pourriez-vous me décrire s'il vous plaît le "test" à faire sur le câble ?

23 avril 2025 à 22:33

Questions / Réponses Climatisation 12

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

"De quel ventilateur et de quel câble vous parlez ?" ET "pourriez-vous me décrire s'il vous plaît le "test" à faire sur le câble ?"

Comment faites-vous pour poser ces questions? Les réponses sont plus haut.

Pour agrandir l'image, cliquez dessus.

24 avril 2025 à 11:00

Questions / Réponses Climatisation 13

Clim Inverteur Daikin semble HS après orage

fabfaby
Membre inscrit

9 messages

Je cherchais un ventilateur sur la carte mère et je suis désolé, mais je ne comprends pas ce que signifie tester un câble.
Dois-je vérifier les continuités ?
C'est la première fois que j'ouvre et que je regarde une carte mère.
Nous avons tous été novices au début de la découverte d'un domaine.
Merci pour votre temps.

24 avril 2025 à 13:21

Questions / Réponses Climatisation 14

Clim Inverteur Daikin semble HS après orage

Dom-Aom
Membre inscrit

8 071 messages

"Nous avons tous été novices au début de la découverte d'un domaine". Certes, mais vous avez une unité murale qui souffle 100 m3 d'air à l'heure, et vous cherchez le ventilateur sur la carte?... Vous ne pouvez pas non plus comparer la carte mère d'un ordi (où, je vous l'accorde, le processeur est refroidi par un petit ventilateur) et une carte d'UI de clim où il y a 3 fois rien en matière de composants...

Je ne suggère pas de tester le câble, mais le moteur électronique qu'il y a au bout du câble, et pour y avoir accès, il faut effectivement faire des mesures au bout du câble. Sur le connecteur, vous avez 7 positions dont 2 inutilisées (5 et 6), voir schéma plus haut. Entre 4 et 7, vous devez mesurer une résistance infinie. Testez dans les 2 sens (en inversant les fils du multimètre) et dans les 2 modes ohmmètre et testeur de diodes.

25 avril 2025 à 08:37
