Bonjour à tous.

Je rencontre un souci avec ma PAC Zodiac Z300.
Les premiers symptômes étaient que lorsque le compresseur se mettait en route, cela faisait sauter le disjoncteur.
Par la suite, le disjoncteur ne sautait plus.
La pompe démarrait, le compresseur s'enclenchait (pas toujours au premier coup), fonctionnait pendant 5 ou 10 minutes puis plus rien.
La pompe tournait (ventilateur) mais le compresseur ne tournait plus.
J'ai changé le condensateur au cas où, mais le résultat est le même.

À votre avis, est-ce que le compresseur est mort ? La PAC n'a que 5 ans.
Merci d'avance pour vos retours.
12 juillet 2025 à 14:07
Réponse 1 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Dom-Aom
Membre inscrit
Dom-Aom
8 246 messages
Bonjour.

Le relais qui active le compresseur a peut-être ses contacts charbonnés, du coup le courant ne passe plus. Mesurez la tension qui part vers le compresseur, normalement 230VAC. Si 0V, l'hypothèse se confirme.

Éventuellement, faites une photo de la carte (qui à priori porte plusieurs relais).
12 juillet 2025 à 16:40
Réponse 2 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Loche
Membre inscrit
Loche
4 messages
Merci pour votre retour.
N’étant pas un pro de la clim ni de l’électricité, dois-je prendre la tension avec la pompe éteinte (coupée au tableau) ?
Comment et où prendre cette tension ?
Merci encore.
12 juillet 2025 à 17:37
Réponse 3 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Dom-Aom
Membre inscrit
Dom-Aom
8 246 messages
Vu qu'une valeur bonne sur le compresseur est de 230V (ma réponse précédente), ben il faut mesurer sous tension... et la PAC en demande, cela va de soi.

On prend la tension avec un multimètre réglé en volts alternatifs calibre 750 ou 1000V. Où? Sur le câble qui part au compresseur. Pour vous le situer, il me faut une photo...
12 juillet 2025 à 23:04
Réponse 4 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Loche
Membre inscrit
Loche
4 messages
Bonsoir.

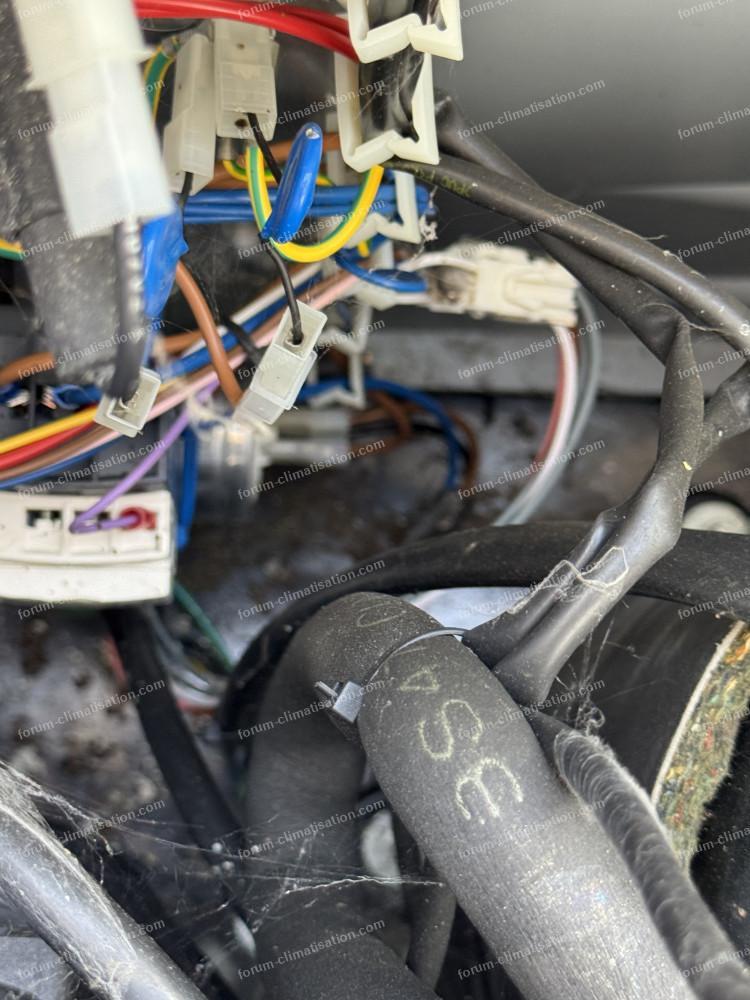

Voici quelques photos. Je ne sais pas si elles seront exploitables.
Je ne voudrais pas m’électrocuter.

Pour agrandir les images, cliquez dessus.
panne PAC de piscine Zodiac Z300panne PAC de piscine Zodiac Z300panne PAC de piscine Zodiac Z300panne PAC de piscine Zodiac Z300

15 juillet 2025 à 22:05
Réponse 5 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Dom-Aom
Membre inscrit
Dom-Aom
8 246 messages
Bonjour.

Les photos montrent qu'il n'y a apparemment pas de carte électronique visible, comme dans beaucoup de PAC de piscines. J'ai trouvé une doc Z300, qui montre un bloc de commande en face avant. Pour que je me concentre sur la bonne machine, quelle est sa référence? M4/5/7, MD5/8, T5, TD5/8? Ou une autre?

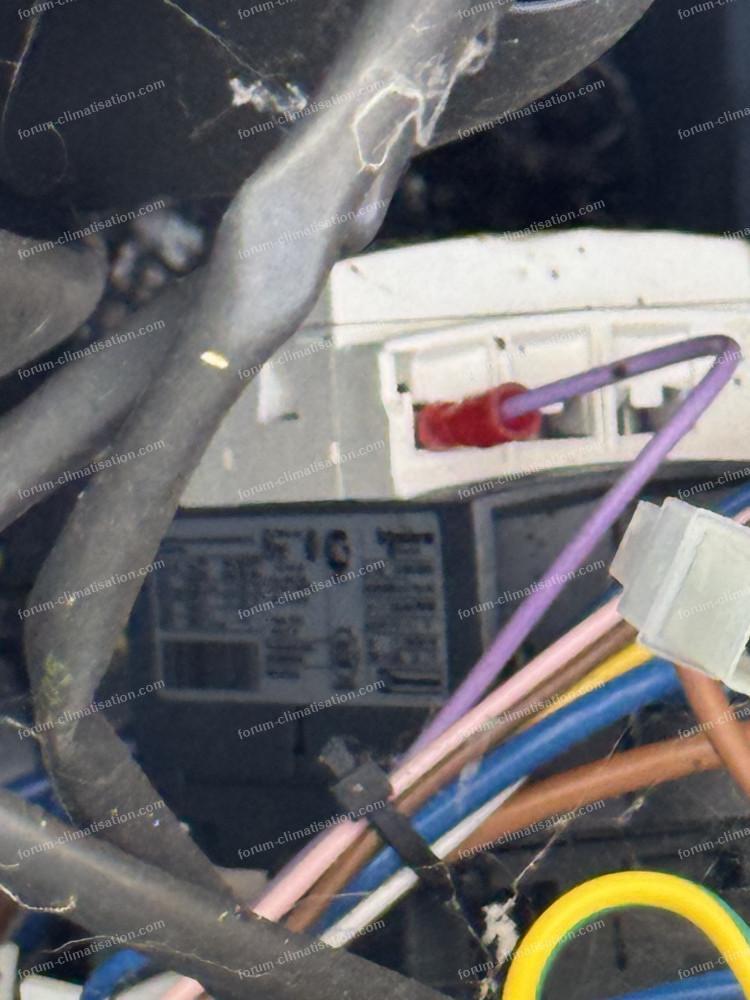

Le bloc de commande affichait-il un message d'erreur quand le compresseur s'arrêtait après un moment? Pouvez-vous optimiser la 2ème photo pour qu'on puisse lire l'étiquette?

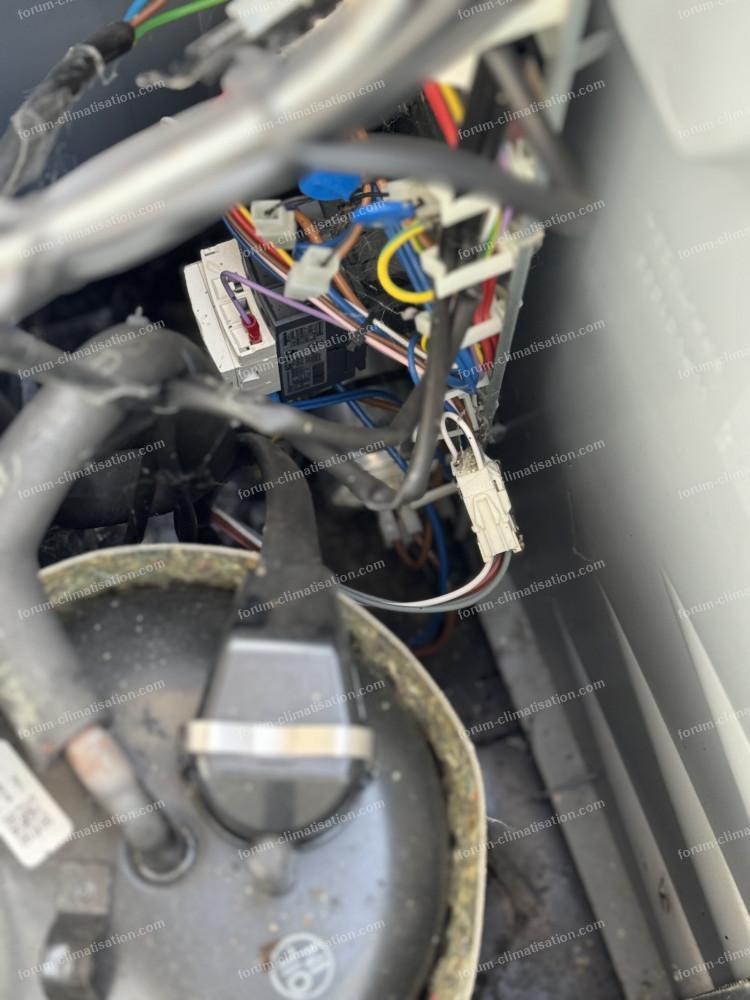

Vous dites avoir changé le condensateur. On parle bien du cylindre métallique visible au milieu de la dernière photo?

16 juillet 2025 à 07:46
Réponse 6 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Loche
Membre inscrit
Loche
4 messages
Bonjour Dom-Aom.

Ma pompe est une M7.
Il n’y a jamais eu de message d’erreur sur l’afficheur.
J’essaierai de prendre une photo plus nette et l’enverrai ces soir.
Le condensateur que j’ai changé est bien le cylindre que l’on aperçoit sur la dernière photo.
Merci encore pour votre aide.
16 juillet 2025 à 12:33
Réponse 7 forum dépannage climatisation

Compresseur PAC piscine Zodiac

Dom-Aom
Membre inscrit
Dom-Aom
8 246 messages

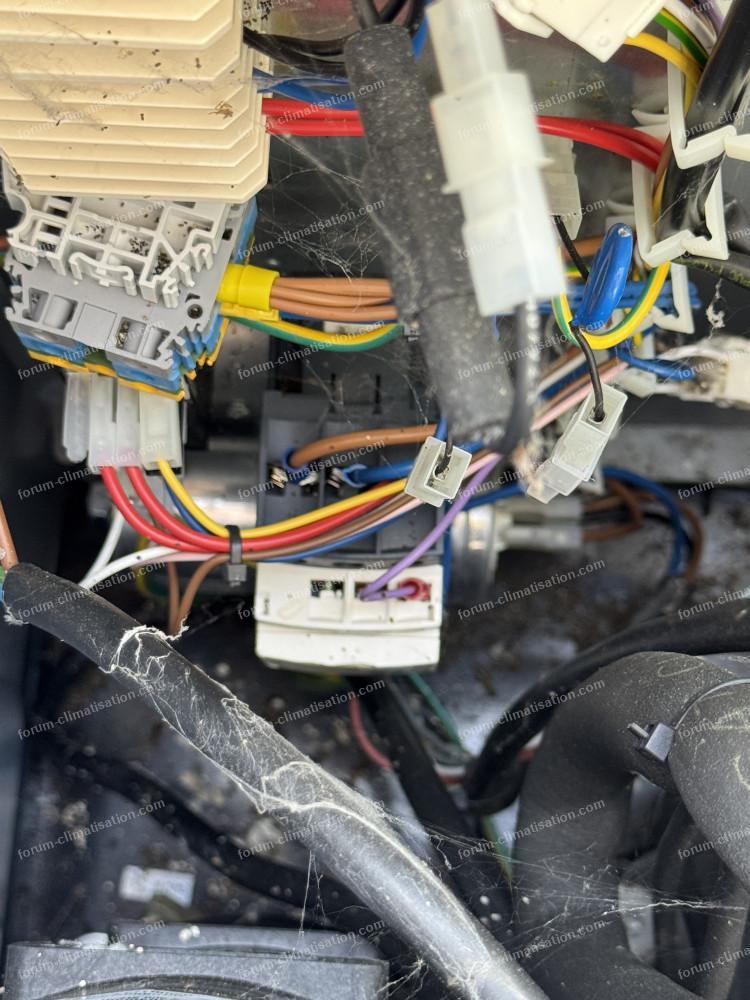

Alors, le centre de la 4ème photo montre le contacteur qui actionne le compresseur. En effet, le fil violet est le seul de cette couleur sur le schéma, et c'est l'un des 2 qui arrivent à sa bobine. Sur cette bobine, quand le compresseur est censé tourner, on doit mesurer une tension, soit 12 ou 24V continus, soit 230V alternatifs, c'est l'étiquette qui le dira.

Pour sa partie contacts, un côté aura sur 2 fils le secteur permanent, donc 230VAC, de l'autre côté on aura le départ vers le compresseur, et c'est à cet endroit qu'il est crucial de mesurer la tension AC. Sur cette photo 4, je ne sais pas si les marron et bleu qu'on voit sont l'entrée ou la sortie du contacteur... Si le fil marron arrive (directement) sur le condensateur, alors la photo montre la sortie, facile à mesurer, donc.

Si 1/ la bobine est excitée, 2/ il arrive bien 230V en entrée du contacteur, et 3/ il n'y a rien qui en sort, alors le contacteur est défaillant, contacts charbonnés.

Dans cette machine, hormis la partie afficheur, il y a une carte électronique, mais elle n'apparaît pas sur vos photos. A ce stade, n'en faites pas de photo, elle n'est pas forcément en cause.
16 juillet 2025 à 15:57
