Climatiseur Toshiba ne démarre pas

10494

Question Forum Climatisation : Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Bonjour.

Mon climatiseur Toshiba ne démarre pas.
Le compresseur essaie de s'enclencher, mais le ventilateur ne tourne pas.
Il y a un défaut sur la télécommande du 02/04/IC.
Merci.

04 avril 2026 à 21:29

Réponse 1 du forum climatisation

Climatiseur Toshiba ne démarre pas

Bricovidéo
Administrateur

13 613 messages

Bonjour, pourriez-vous préciser la référence de votre climatiseur.
Cordialement. L'équipe du forum climatisation.

04 avril 2026 à 23:18

Réponse 2 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Il s'agit d'une Clim mono split Toshiba RAS-137SAV-E6.
Alarme 02.
Alarme 04.
Alarme 1C.
La Clim n'avait pas tourné depuis 4 mois.
Il y avait pas mal de micro coupures, j'ai remarqué son problème.
L'UI clignotait rapidement après un certain temps.
Il s'agit d'une Clim qui n'est plus sous garantie et dont l'entreprise n'existe plus.
Connaissez-vous les différentes alarmes ou ce que je dois vérifier en premier ?
Le gaz a été vérifié et est présent.
Merci de votre aide.

05 avril 2026 à 07:22

Réponse 3 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Bonjour.

Sur votre groupe, le ventilateur est excité par 6 transistors de puissance qui reçoivent les signaux du microP. Quelles sont les diverses manips (appuis de touches...) qui vous ont amené les 3 codes? 1C pourrait être lié au pilotage du compresseur. Une photo de la carte de l'UE pourrait aider.

05 avril 2026 à 12:03

Réponse 4 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

J'ai récupérer les 3 code défaut par la télécommande, bouton Check.
Je vais essayer de faire une photo de la carte de UE.
Dès que possible, merci de votre intérêt.

05 avril 2026 à 21:44

Réponse 5 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

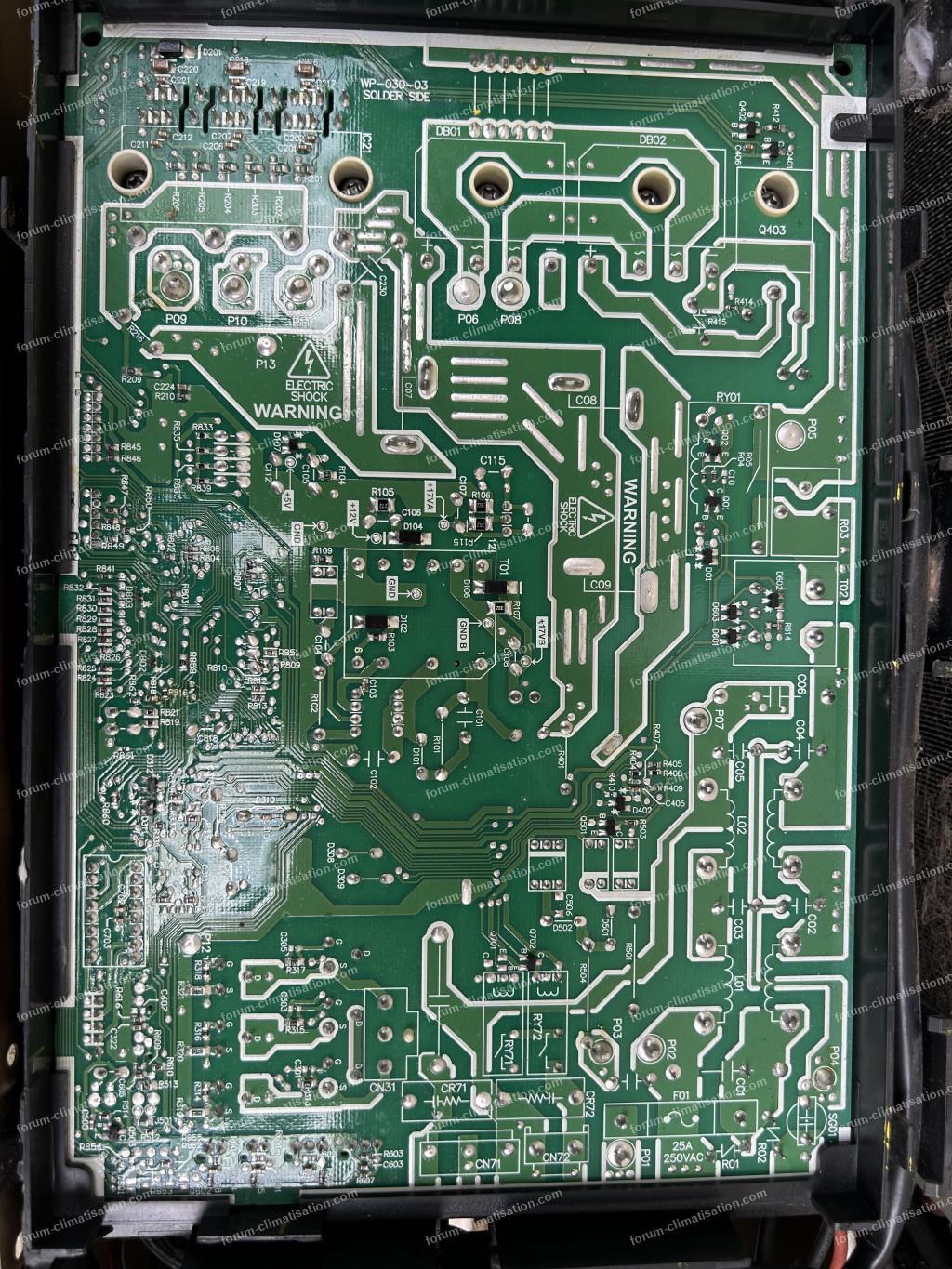

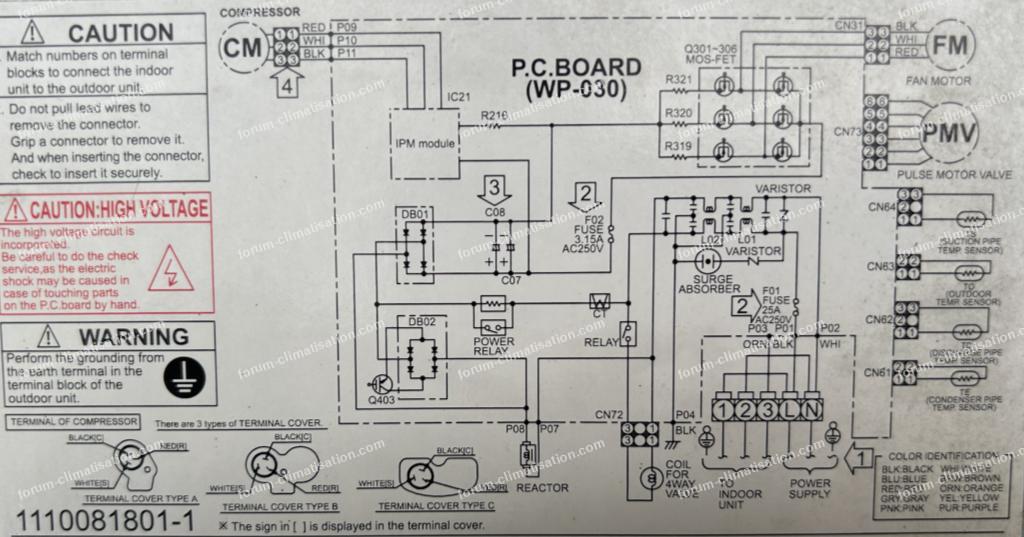

Photo du schéma électrique et de la carte électronique coller sur carter.
Une fois le disjoncteur enclenché pas entendu de claque et aucun voyant sur la carte de l UE ou je ne voyez pas car trop de soleil
Qu’est-ce qui alimente cette carte électronique ?

Pour agrandir les images, cliquez dessus.

11 avril 2026 à 19:14

Réponse 6 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Mettez sous tension. Comme stipulé sur le schéma, le secteur arrive sur P01/P02 tout en bas. Vérifiez que vous avez bien 230VAC à cet endroit. Vérifiez qu'aux bornes du fusible juste à côté vous avez 0VAC ; si 230, c'est que le fusible est mort. Si c'est bon, passez en volts continus et mesurez les 3 tensions bleues (5, 12 et 17, fil noir sur GND pour les 3 mesures). Si 0V, mesurez la tension orange sur C08, normalement plus de 300V (attention!). Si rien, mesurez la tension alternative verte, si 230VAC, alors vous avez un court-circuit (CtCt) sur la haute tension, lequel peut être à des endroits variés.

Coupez le jus et en mode ohmmètre, vérifiez que vous n'avez pas de CtCt entre 2 des 3 soudures blanches, et faites de même sur C08 (orange). On avisera pour la suite suivant vos résultats.

La carte est alimentée en basses tensions par une alim à découpage qui utilise le régulateur RG et le transfo TR.

Pour agrandir l'image, cliquez dessus.

12 avril 2026 à 10:21

Réponse 7 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Bonjour.

Si je comprends bien, je vérifie l'arrivé des fils que j'ai bien du 220 V, vérifie que le fusible de 25 A est bon
Si il est a 0 c est OK, pas contre 220 HS
Si cela est OK je continue vos autres teste
J'espère avoir bien compris car je ne suis pas électronicien.
Désolé.

12 avril 2026 à 17:17

Réponse 8 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Bonjour.

Ben oui. Dans la mesure où vous dites que le compresseur semble vouloir démarrer, il se pourrait que beaucoup des mesures préconisées soient bonnes, et que le défaut vienne du relais RY01 qui ne collerait pas (entre les zones orange et verte). Sur la zone verte, vous devez avoir 0VAC entre la soudure du haut et une de celles du bas.

13 avril 2026 à 08:12

Réponse 9 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Bonsoir.

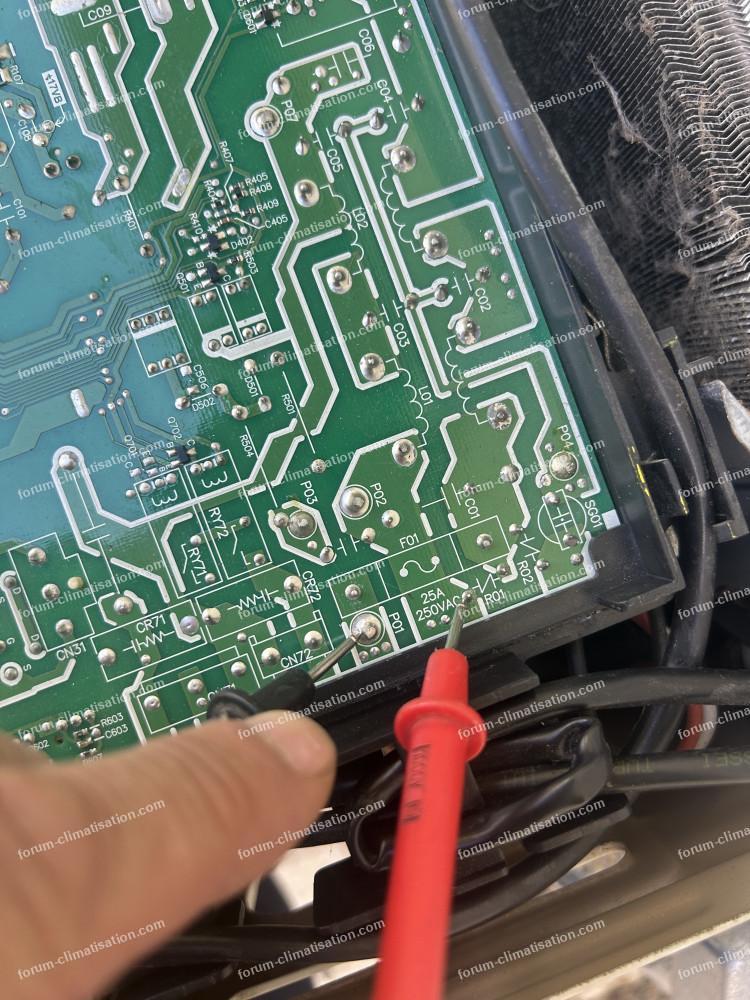

J’ai vérifié l’arrivée du 220,V sur P1, p2
J’ai vérifié le fusible, j’espère que je ne me suis pas trompé, je mettrai la photo où est-ce que j’ai pris le problème sur la carte c’est qu’elle est pas facile à retourner, il y a une vis qui doit bloquer
Entre P. 0,1 et R. 01 j’ai bien du 220.
J’ai aussi mesuré le 5 V OK
Le 12 V à 0 et Et le 17 V OK
GND C08 324volt
RYO1 a 0
J’espère que vous allez comprendre ce que j’ai marqué
J’ai fait une vidéo du compresseur qui semble vouloir démarrer le problème, je ne sais pas comment vous l’envoyez

La semaine prochaine, avec un ami de maintenance, on va essayer de refaire tout ce que vous m’avez dit, cela évitera de nous donner des infos erroné

Pour agrandir l'image, cliquez dessus.

13 avril 2026 à 16:56

Réponse 10 du forum climatisation

Climatiseur Toshiba ne démarre pas

Bricovidéo
Administrateur

13 613 messages

Bonsoir. Kaser721.

Pour la vidéo déposez-là sur YouTube et envoyez un lien de la vidéo en répondant à ce message.
Vous pouvez également nous la faire parvenir en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com.
Ou par swisstransfer swisstransfer avec la même adresse mail.
Cordialement, l'équipe du forum climatisation.

Bonjour à toutes et à tous.
Le bug de 2038 Y2K38 est un problème informatique qui pourrait potentiellement affecter...
Lire la suite Le jour où le temps débordera

13 avril 2026 à 22:24

Réponse 11 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Bonjour.

Vos mesures sont correctes excepté (évidemment) le 12V, que vous trouvez à 0. Le fusible est forcément bon puisque vous lisez certaines tensions OK (par ex le 5V). Et les mesures se faisaient sans retourner la carte. J'espère que vous étiez bien en Volts Alternatifs pour la mesure sur les contacts de RY01 (zone verte) ; si vous étiez en VDC, normal de lire 0.

Il faudrait que vous confirmiez le 12V à 0, il arrive qu'une couche de vernis empêche un bon contact des pointes de touches. S'il s'avère effectivement à 0, c'est soit parce que la diode D104 est HS, soit parce que la ligne 12V est en CtCt. Coupez le jus et passez en mode "test de diode". D104 doit donner 400 (mV) dans un sens et l'infini ("1") dans l'autre. Et entre 12V et GND, vous ne devez pas trouver 0. Suivant vos résultats, ce sera l'une ou l'autre des hypothèses.

14 avril 2026 à 08:06

Réponse 12 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Bonjour.
Voici la vidéo pour ma question clim Toshiba ne démarre pas.
Clim Toshiba ne démarre pas
Cordialement.

15 avril 2026 à 11:11

Réponse 13 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Bonjour.

Bruit très étrange, à mi-chemin entre la pirogue thaïlandaise et la tondeuse à gazon... Pour moi la carte est bonne (y compris le 12V, mais vérifiez quand même) ; le compresseur pourrait être cassé, ou alors les liaisons entre la carte et le compresseur, mais je suis pessimiste concernant le compresseur. A voir l'avis des pros du forum...

16 avril 2026 à 11:01

Réponse 14 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Vous pensez plus à un compresseur cassé.

Je vais essayer de démonter la carte pour la retourner et voir si pas un truc de débranchez ou autre.
Je ferai une photo au cas où des composants de celle ci.
En tous les cas merci d avoir pris le temps de me répondre.
Il n'y a que vous qui ayez essayé de m'aider.
Y a-t-il un risque si je démonte la carte, style la mettre à l'envers et essayer de mettre la clim en route.

17 avril 2026 à 22:15

Réponse 15 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Sur ce forum, des centaines d'internautes ont déposé puis reposé leur carte sans problème. Il faut enlever les vis qui plaquent certains composants sur la masse métallique pour les refroidir ; il se peut que la pâte thermique fasse adhérer les composants, il faut tirer un peu. Ne pas enlever la pâte, elle servira pour le remontage.

Pour ma tranquillité d'esprit, mesurez quand même le 12V, que vous trouviez à 0. D'autre part, les résistances des enroulements du compresseur doivent être de l'ordre de 0.6 ohm, à vérifier en soignant les contacts, vu que les valeurs attendues sont faibles ; mesurez-les sur les soudures P09-10-11, proches de ma "zone bleue".

PL, AAC : votre avis sur le bruit (post 12)?

18 avril 2026 à 08:00

Réponse 16 du forum climatisation

Climatiseur Toshiba ne démarre pas

Kaser721
Membre inscrit

9 messages

Comme je l'ai mentionné précédemment, je prévois de tout vérifier jeudi avec un ami afin de m'assurer de ne pas m'être trompé.
Nous vérifierons également les enroulements moteur et je posterai une photo de la carte retournée côté composant.
Comment peut-on contrôler si une sonde est défectueuse ?
Si nous devons démonter, autant tout vérifier.
Je préfère être certain avant de démonter toute l'installation.

18 avril 2026 à 08:59

Réponse 17 du forum climatisation

Climatiseur Toshiba ne démarre pas

Dom-Aom
Membre inscrit

8 687 messages

Laissez tomber pour les sondes : une sonde défaillante ne génère en aucun cas un bruit aussi dingue...

18 avril 2026 à 14:03
