Câblage thermostat pompe à chaleur Daikin Altherma

7434

Question Forum Climatisation : Câblage thermostat pompe à chaleur Daikin Altherma

Julienlr
Membre inscrit

2 messages

Bonjour à tous.

J’ai un pompe à chaleur Daikin Altherma (chauffage au sol).

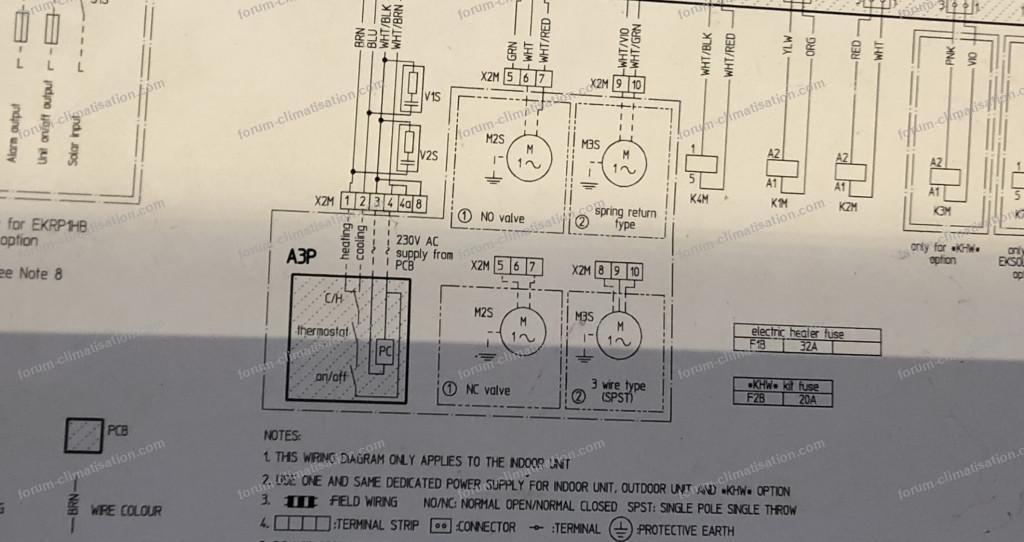

L’ ancien câblage avait :
Le port 1(heating) sur le H du thermostat
Le port 3 (commun? Avec une adaptation électrique ?) sur le C du thermostat ( qui pourtant devait correspondre à cooling)
Le port 4 (commun?) sur le commun du thermostat
J’avais fréquemment le fusible de la carte mère qui grillait lors des mise sous tension, je me demande si le câblage du C n’en était pas la cause.

Sur mon nouveau thermostat (Nest 3, supportant la tension de coupure 230v)
J’ai un commun et un pilotage heat.
J’ai câblé : Le port 1 et le port 4 vers le thermostat, ça fonctionne mais savez vous quelle est la différence entre le port 3 et le 4 ?

Merci et bonne journée.

Pour agrandir l'image, cliquez dessus.

27 novembre 2021 à 14:03

Réponse 1 d'un contributeur du forum-climatisation

Câblage thermostat pompe à chaleur Daikin Altherma

PL
Membre inscrit

13 905 messages

Bonjour,
3 et 4 alimentation 230v le 3 doit être le neutre et le 4 la phase, ce pourquoi quand vous effectuez un câblage entre 1 et 4 vous shuntez on/off -th - c/h.
Lors d'une mise sous tension le courant peut être "imposant" donc griller un fusible. Après il faudrait être devant la machine.

27 novembre 2021 à 23:51

Réponse 2 d'un contributeur du forum-climatisation

Câblage thermostat pompe à chaleur Daikin Altherma

Julienlr
Membre inscrit

2 messages

Merci pour votre retour.

Effectivement cela correspond bien a la phase et au neutre si je remonte dans le schéma.
Ceci doit sûrement permettre d’alimenter un éventuel thermostat 220v.
Le fait d’avoir supprimé le lien entre le signal froid du thermostat et la PAC semble éviter les problèmes de fusible pour le moment.
Merci.

29 novembre 2021 à 18:08

Réponse 3 d'un contributeur du forum-climatisation

Câblage thermostat pompe à chaleur Daikin Altherma

dredg
Membre inscrit

1 message

Bonjour, désolé de déterrer le sujet mais je pense que je peux avoir ma réponse ici.

J’ai un thermostat Nest 3eme gen que j’utilisais jusqu’à présent sur une chaudière à gaz, c’était assez facile à brancher. Je viens d'emménager dans une maison avec une PAC Daikin EKHBRD014ADV17 :
Manuel d’utilisation Daikin EKHBRD014ADV17
Si quelqu’un a une idée comment faire le branchement je suis preneur

Pour agrandir les images, cliquez dessus.

13 janvier 2024 à 21:57

Réponse 4 d'un contributeur du forum-climatisation

Câblage thermostat pompe à chaleur Daikin Altherma

val24
Membre inscrit

5 messages

Bonsoir @dredg.

Avez-vous eu votre réponse par hasard ?
Merci.

25 novembre 2025 à 23:52
