Questions Branchement Climatisation : Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour.
Je souhaite brancher mon thermostat Netatmo, mais je ne comprends pas le câblage.

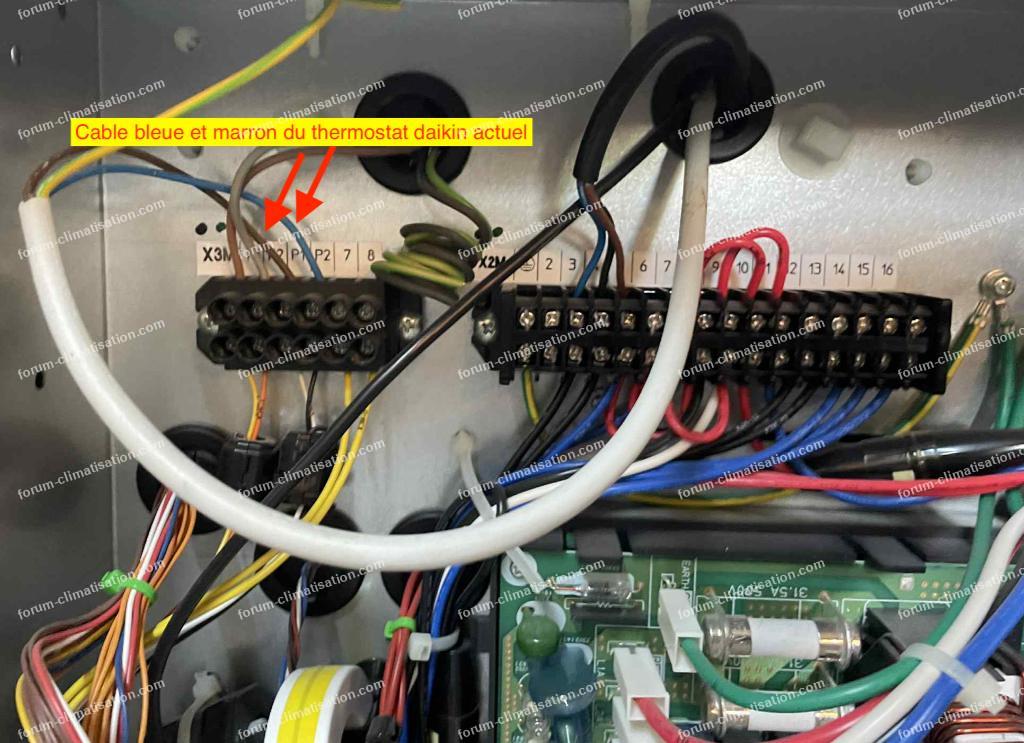

Actuellement, j’ai le thermostat basique de Daikin branché avec deux câbles sur P1/P2 (un marron et un bleu), connectés sur X3M.
Je n’ai aucune expérience en la matière.
Après avoir contacté Netatmo, il semble que ma PAC nécessite une PCB supplémentaire, que j’ai achetée (carte électronique EKRP1AHT).

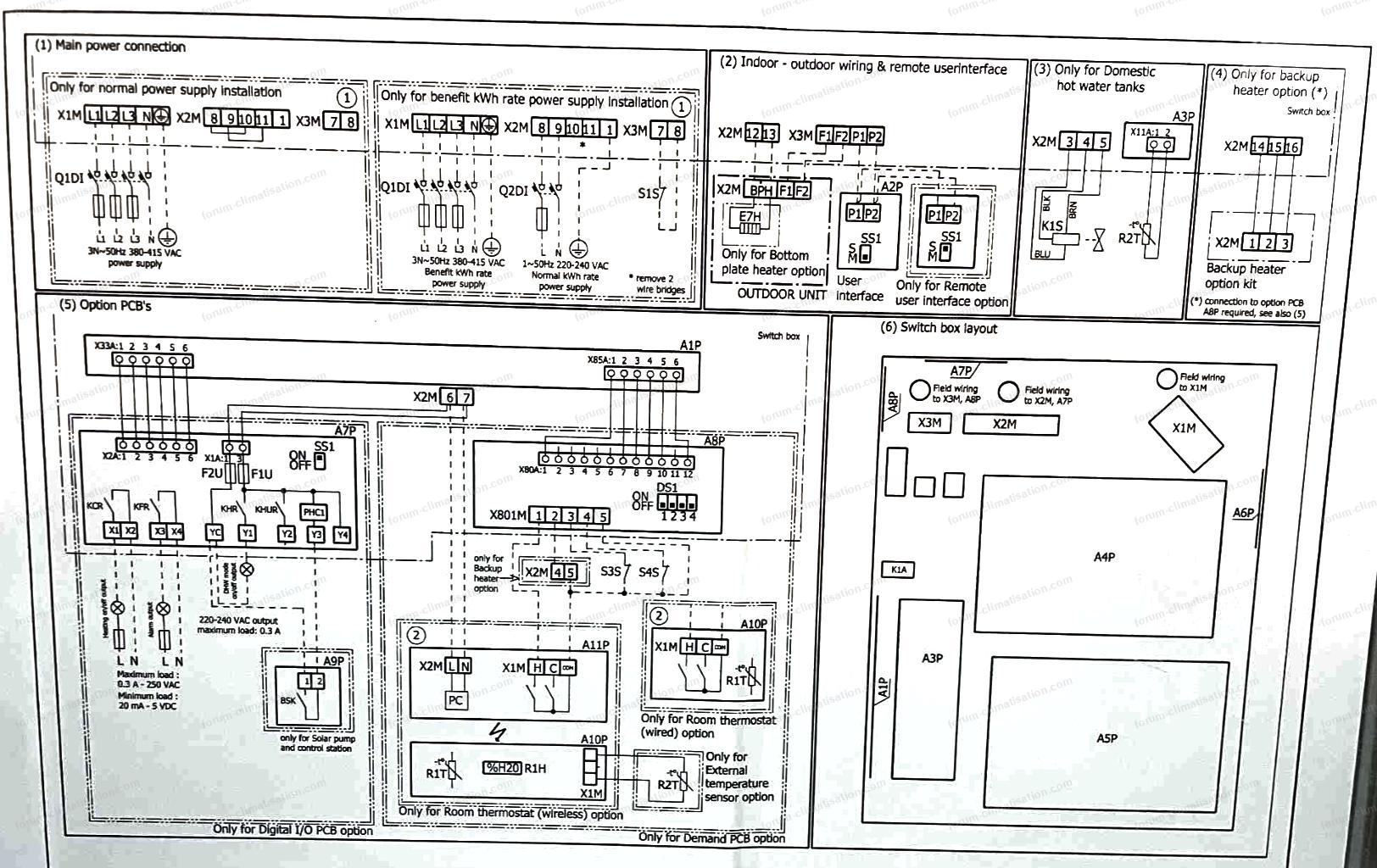

Je vous joins des photos de la carte EKRP1AHT et de mon installation actuelle.
Mes questions :
Ai-je vraiment besoin de la EKRP1AHT selon vous ? Si oui, comment la brancher ?

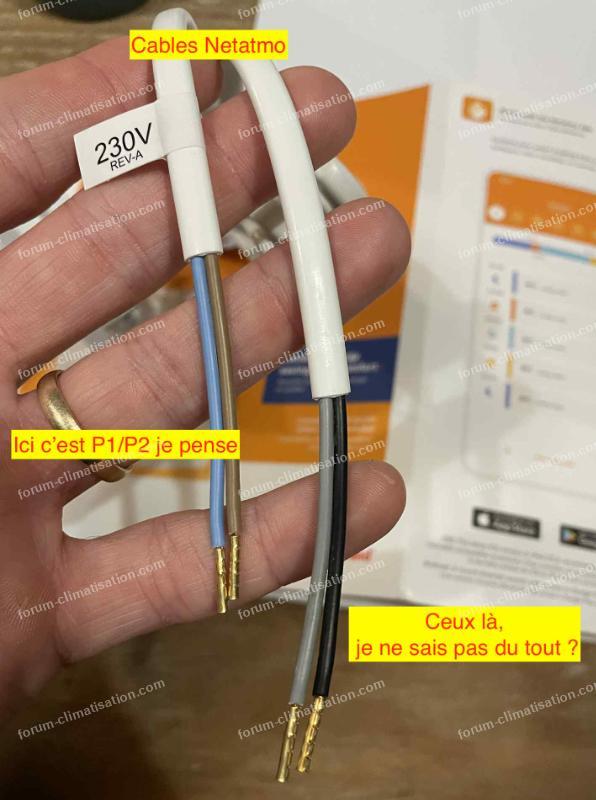

Où brancher les câbles gris et noir du thermostat Netatmo ?
Aujourd’hui, mon thermostat Daikin n’a que 2 câbles, alors que celui de Netatmo en a 4.
Merci beaucoup pour votre aide.
Pour agrandir les images, cliquez dessus.
Je souhaite brancher mon thermostat Netatmo, mais je ne comprends pas le câblage.
Actuellement, j’ai le thermostat basique de Daikin branché avec deux câbles sur P1/P2 (un marron et un bleu), connectés sur X3M.
Je n’ai aucune expérience en la matière.
Après avoir contacté Netatmo, il semble que ma PAC nécessite une PCB supplémentaire, que j’ai achetée (carte électronique EKRP1AHT).
Je vous joins des photos de la carte EKRP1AHT et de mon installation actuelle.
Mes questions :
Ai-je vraiment besoin de la EKRP1AHT selon vous ? Si oui, comment la brancher ?
Où brancher les câbles gris et noir du thermostat Netatmo ?
Aujourd’hui, mon thermostat Daikin n’a que 2 câbles, alors que celui de Netatmo en a 4.
Merci beaucoup pour votre aide.
Pour agrandir les images, cliquez dessus.
25 novembre 2025 à 23:39
Réponse 1 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour.
Avez-vous le connecteur qui va de votre nouvelle carte EKH... qui doit se brancher sur X80 de cette carte et X85A de la carte de votre UI ?
Avez-vous le connecteur qui va de votre nouvelle carte EKH... qui doit se brancher sur X80 de cette carte et X85A de la carte de votre UI ?
26 novembre 2025 à 18:03
Réponse 2 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour @PL.
Je n'ai pas encore reçu la carte, elle devrait arriver demain, mais effectivement dans le colis j'ai bien un câble blanc.
Vous dites qu'il faut que je connecte la carte carte EKH.., en branchant le X80 de cette carte sur le x85A de l'UI ?
Est-ce le seul branchement que j'ai a faire ?
Savez-vous ensuite quel configuration je dois mettre sur le DS1, et quel entrée utiliser pour mon Netatmo ?
Merci.
Je n'ai pas encore reçu la carte, elle devrait arriver demain, mais effectivement dans le colis j'ai bien un câble blanc.
Vous dites qu'il faut que je connecte la carte carte EKH.., en branchant le X80 de cette carte sur le x85A de l'UI ?
Est-ce le seul branchement que j'ai a faire ?
Savez-vous ensuite quel configuration je dois mettre sur le DS1, et quel entrée utiliser pour mon Netatmo ?
Merci.
26 novembre 2025 à 18:12
Réponse 3 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour, attendons de recevoir votre colis.
27 novembre 2025 à 09:24
Réponse 4 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour val24.

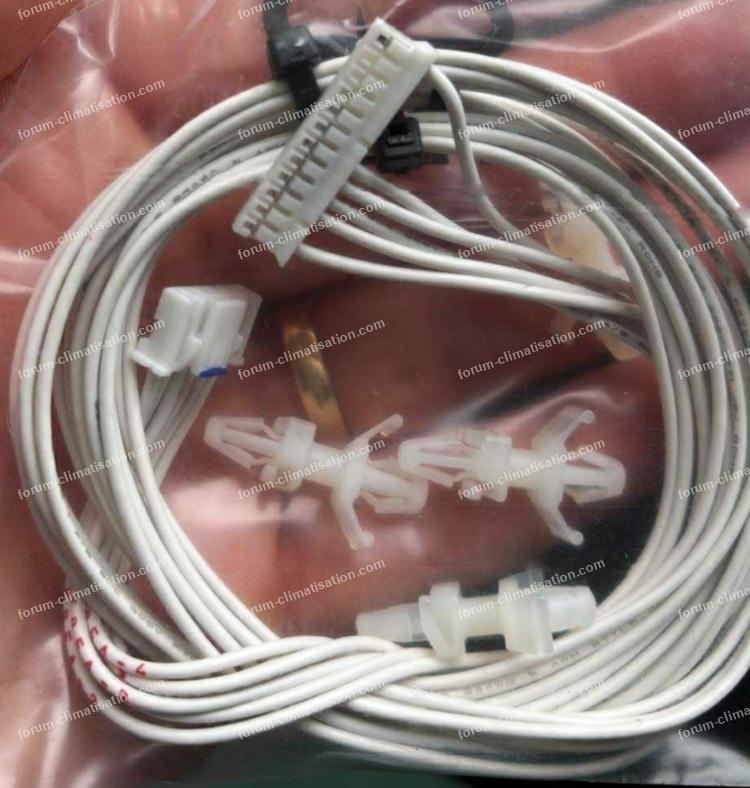

Si vous en avez la possibilité, pourriez-vous nous faire parvenir une photo de la carte EKRP1AHT ainsi qu'une photo du câble blanc.
Cordialement. Romana.
Si vous en avez la possibilité, pourriez-vous nous faire parvenir une photo de la carte EKRP1AHT ainsi qu'une photo du câble blanc.
Cordialement. Romana.
27 novembre 2025 à 11:51
Réponse 5 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Hello @Romana, @PL.

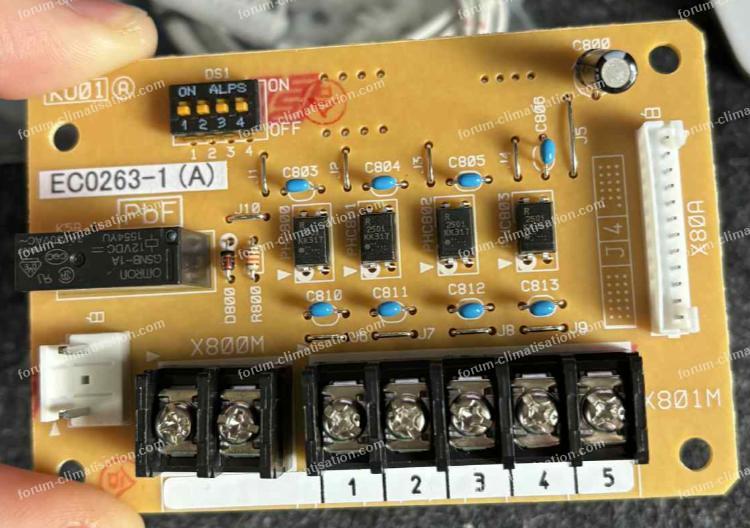

J'ai reçu le colis de la carte EKRP1AHT, voilà les photos.
Merci de votre aide
Pour agrandir les images, cliquez dessus.
J'ai reçu le colis de la carte EKRP1AHT, voilà les photos.
Merci de votre aide
Pour agrandir les images, cliquez dessus.
28 novembre 2025 à 13:26
Réponse 6 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour val24.
Merci pour les photos.
Cordialement. Romana.
Merci pour les photos.
Cordialement. Romana.
28 novembre 2025 à 14:29
Réponse 7 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour à tous.
Je suis un peu dans votre cas mais moi je cherche la référence du câble plat (blanc)
J'ai bien la carte mais pas le bon câble.
Merci à vous.
Je suis un peu dans votre cas mais moi je cherche la référence du câble plat (blanc)
J'ai bien la carte mais pas le bon câble.
Merci à vous.
28 novembre 2025 à 16:42
Réponse 8 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour.

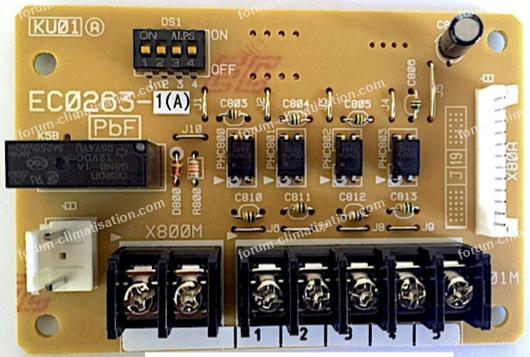

Attention tout câblage décâblage doit s'effectuer hors tension le câble blanc plat se branche entre X85A de la carte A1P, et X80A de la carte EKRP1AHT, débrancher les fils P1-P2 de l'ancien thermostat qui ne servent plus à rien, brancher les fils gris et noir de votre thermostat externe Netamo en 1 et 2 de la carte EKRP1AHT.
C'est un contact sec, coupe le fonctionnement une fois la température atteinte.
Brancher les fils bleu et marron 230V sur une alimentation à part de la clim.
Ça devrait fonctionner comme cela.
Attention tout câblage décâblage doit s'effectuer hors tension le câble blanc plat se branche entre X85A de la carte A1P, et X80A de la carte EKRP1AHT, débrancher les fils P1-P2 de l'ancien thermostat qui ne servent plus à rien, brancher les fils gris et noir de votre thermostat externe Netamo en 1 et 2 de la carte EKRP1AHT.
C'est un contact sec, coupe le fonctionnement une fois la température atteinte.
Brancher les fils bleu et marron 230V sur une alimentation à part de la clim.
Ça devrait fonctionner comme cela.
29 novembre 2025 à 11:03
Réponse 9 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Merci pour votre réponse, ça m’éclaire déjà pas mal.
J’ai juste quelques points à valider pour être sûr de ne pas faire de bêtises :
Alimentation 230 V.
Vous indiquez qu’il faut alimenter le module avec “une alimentation à part”.
En regardant la doc de ma PAC (EKHBRD014DY17), j’ai vu qu’il y a un bornier X1M qui fournit déjà le 230 V pour les accessoires.
La conso du relais Netatmo étant très faible, est-ce que je peux prendre les fils bleu et marron et les brancher directement sur X1M, ou vous déconseillez de le faire ?
(Ça éviterait de tirer une ligne dédiée juste pour ça).
J’ai juste quelques points à valider pour être sûr de ne pas faire de bêtises :
Alimentation 230 V.
Vous indiquez qu’il faut alimenter le module avec “une alimentation à part”.
En regardant la doc de ma PAC (EKHBRD014DY17), j’ai vu qu’il y a un bornier X1M qui fournit déjà le 230 V pour les accessoires.
La conso du relais Netatmo étant très faible, est-ce que je peux prendre les fils bleu et marron et les brancher directement sur X1M, ou vous déconseillez de le faire ?
(Ça éviterait de tirer une ligne dédiée juste pour ça).
30 novembre 2025 à 21:27
Réponse 10 forum-climatisation-climatiseurs
Câblage thermostat Netatmo sur Daikin EKHBRD014DY17
Bonjour.
C'était par précaution, sur l'alim général sur le bornier de votre UI, 1=N(bleu), 2= Ph (marron),3= Com, on branche bien une pompe de relevage.
Alors oui, si vous voulez brancher votre thermostat.
C'était par précaution, sur l'alim général sur le bornier de votre UI, 1=N(bleu), 2= Ph (marron),3= Com, on branche bien une pompe de relevage.
Alors oui, si vous voulez brancher votre thermostat.
