Câblage module sur split de pompe à chaleur

10642

Question Forum Climatisation : Câblage module sur split de pompe à chaleur

Lydecker
Membre inscrit

2 messages

Bonjour.

Je souhaite ajouter un module additionnel sur mes splits intérieurs de pompe à chaleur avec un câblage électrique en 1mm² de type phase + neutre à raccorder sur l'alimentation du split.

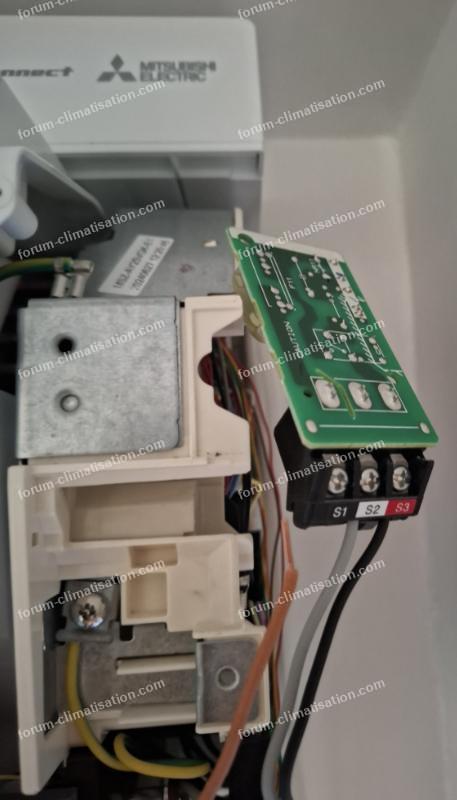

Sur le split le câblage se fait sur S1 + S2 + S3 + terre, je suppose que S1 correspond à la phase et S2 au neutre pour raccorder mon module, mais je ne sais pas à quoi correspond S3 et n'ai pas possibilité de vérifier n'ayant pas le schéma de câblage du split, comment puis-je être sûr que le câblage soit correct ?

Merci.

Pour agrandir l'image, cliquez dessus.

07 août 2026 à 06:06

Réponse 1 d'un humain du forum climatisation

Câblage module sur split de pompe à chaleur

Dom-Aom
Membre inscrit

8 944 messages

Bonjour.

Donner la référence de l'UI et le rôle du futur module n'aurait pas été inutile... S3 est le fil de communication entre UI et UE, pour des échanges d'ordres et d'infos.

07 août 2026 à 09:36

Réponse 2 d'un humain du forum climatisation

Câblage module sur split de pompe à chaleur

Lydecker
Membre inscrit

2 messages

Bonjour.

Merci pour votre réponse.
L'UI est une Mitsubishi AY25VGK et le module que j'installe est le plasma quad connect de la même marque.

07 août 2026 à 10:02
