Question Forum Dépannage Climatisation : 13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour.
Tout d'abord un grand merci aux personnes qui font vivre ce forum.
Et merci de m'avoir accepté.
Voilà mon problème.
Je possède une installation Hitachi avec une UE RAM-90QH5, 3 UI RAK-25NH6, et 1 UI RAF-25NH5.
Sur l'UI RAF-25NH6, J'ai un clignotement rouge du timer 13 fois.
J'ai bien réussi à trouver le défaut sur les différents sujets que vous avez traités, il s'agit de "Erreur EEPROM
Les données du microprocesseur ne peuvent pas être lues. Tableau de commande principal (externe)
défectueux".
Concrètement que dois je faire ?
Merci pour votre aide Cordialement.
Tout d'abord un grand merci aux personnes qui font vivre ce forum.
Et merci de m'avoir accepté.
Voilà mon problème.
Je possède une installation Hitachi avec une UE RAM-90QH5, 3 UI RAK-25NH6, et 1 UI RAF-25NH5.
Sur l'UI RAF-25NH6, J'ai un clignotement rouge du timer 13 fois.
J'ai bien réussi à trouver le défaut sur les différents sujets que vous avez traités, il s'agit de "Erreur EEPROM
Les données du microprocesseur ne peuvent pas être lues. Tableau de commande principal (externe)
défectueux".
Concrètement que dois je faire ?
Merci pour votre aide Cordialement.
23 février 2026 à 12:42
Réponse 1 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour.
Je crains fort qu'il ne faille changer la carte. A moins que vous ayez dans votre grenier une carte identique sur laquelle on pourrait prélever l'eeprom et l'implanter sur votre carte (petit circuit à 2 x 4 pattes). J'ai déjà fait, mais l'internaute qui appelait à l'aide avait justement une 2ème carte, HS. Celle qui a reçu le greffon avait eu le contenu de son eeprom altéré par des parasites sur l'alimentation. Voir en fin de question 9669.
Essayez sur les sites d'occasion, ou même sur Aliexpress, qui propose parfois de telles cartes.
Je crains fort qu'il ne faille changer la carte. A moins que vous ayez dans votre grenier une carte identique sur laquelle on pourrait prélever l'eeprom et l'implanter sur votre carte (petit circuit à 2 x 4 pattes). J'ai déjà fait, mais l'internaute qui appelait à l'aide avait justement une 2ème carte, HS. Celle qui a reçu le greffon avait eu le contenu de son eeprom altéré par des parasites sur l'alimentation. Voir en fin de question 9669.
Essayez sur les sites d'occasion, ou même sur Aliexpress, qui propose parfois de telles cartes.
23 février 2026 à 14:50
Réponse 2 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonsoir Dom-Aom.
Je vous remercie pour votre réponse.
C'est la carte qui se trouve sur UE qui serait en défaut ?
Je vous remercie pour votre réponse.
C'est la carte qui se trouve sur UE qui serait en défaut ?
23 février 2026 à 18:54
Réponse 3 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Dom-Aom.

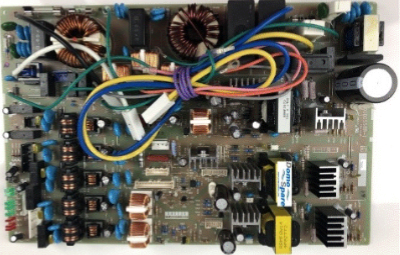

Voulez vous parler de cette carte ?
Pour agrandir l'image, cliquez dessus.
Voulez vous parler de cette carte ?
Pour agrandir l'image, cliquez dessus.
23 février 2026 à 19:05
Réponse 4 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Votre installation fonctionne correctement sur les 3 autres UI (enfin, c'est ce que j'ai compris...), donc je parlais de la carte de la console qui ne fonctionne plus.
23 février 2026 à 19:58
Réponse 5 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
La seule UI qui clignote c'est le RAF-NH5.
Mais malheureusement les autres (3 RAK-NH6) ne fonctionnent pas non plus. Ils s'allument bien avec la télécommande, le ventilateur fonctionne, mais pas de chaleur.
Pas de réaction non plus en jouant sur la vitesse du ventilateur, il reste toujours en vitesse mini.
J'ai essayé aussi d'augmenter la température, pas de réaction non plus.
Du coup je n'ai rien qui fonctionne, donc pas de chauffage. Heureusement que j'ai la cheminée au bois.
Mais malheureusement les autres (3 RAK-NH6) ne fonctionnent pas non plus. Ils s'allument bien avec la télécommande, le ventilateur fonctionne, mais pas de chaleur.
Pas de réaction non plus en jouant sur la vitesse du ventilateur, il reste toujours en vitesse mini.
J'ai essayé aussi d'augmenter la température, pas de réaction non plus.
Du coup je n'ai rien qui fonctionne, donc pas de chauffage. Heureusement que j'ai la cheminée au bois.
24 février 2026 à 10:24
Réponse 6 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
De votre UE partent 4 paires de fils, sur chaque paire il y a 35 VDC. Coupez le jus, déconnectez un des 2 fils de la paire qui part vers l'UI HS. Remettez le jus et voyez si les 3 autres remarchent.
24 février 2026 à 13:42
Réponse 7 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
OK, je vais regarder demain.
Je vous tiens informé.
Bien cordialement.
Philippe
Je vous tiens informé.
Bien cordialement.
Philippe
24 février 2026 à 18:42
Réponse 8 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
J'y avais pensé à couper l'alimentation de l'UI à partir de l'UE, mais il pleut depuis plusieurs jours et c'est un peu compliqué d'ouvrir l'UE.
Merci beaucoup.
Merci beaucoup.
24 février 2026 à 18:46
Réponse 9 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour.
J'ai vérifié la tension au borne de chaque départ, j'ai bien 35VDC.
J'ai débranché UI HS, et les 3 autres fonctionnent correctement.
J'ai vérifié la tension au borne de chaque départ, j'ai bien 35VDC.
J'ai débranché UI HS, et les 3 autres fonctionnent correctement.
25 février 2026 à 09:24
Réponse 10 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Vous n'avez pas besoin "d'ouvrir" l'UE, il y a normalement une trappe latérale pour les connexions. Vous pouvez aussi déconnecter un des fils sur la console, à leur arrivée.
25 février 2026 à 09:32
Réponse 11 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Donc pour vous, ce serait la carte de l'UI en cause qui serait HS ?
25 février 2026 à 11:17
Réponse 12 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Quand j'ai répondu à 9:32, votre 9:24 n'était pas visible.
Oui, clairement l'UE refuse de fonctionner parce que la console HS lui dit "pouce! je suis malade"... Au moins maintenant vous avez du chauffage sur les 3 autres!
Oui, clairement l'UE refuse de fonctionner parce que la console HS lui dit "pouce! je suis malade"... Au moins maintenant vous avez du chauffage sur les 3 autres!
25 février 2026 à 12:47
Réponse 13 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi

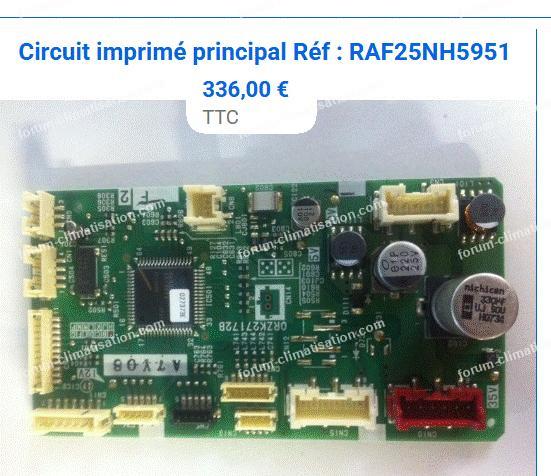

La carte c'est bien ce modèle la ?
J'ai une dernière question pour mon info :
Pourquoi les 3 UI ne fonctionnaient pas quand l'UI HS était encore connectée ?
Ne sont ils pas tous indépendants ?
Pour agrandir l'image, cliquez dessus.
J'ai une dernière question pour mon info :
Pourquoi les 3 UI ne fonctionnaient pas quand l'UI HS était encore connectée ?
Ne sont ils pas tous indépendants ?
Pour agrandir l'image, cliquez dessus.
25 février 2026 à 16:06
Réponse 14 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour, à un moment donné la panne est "générale" pour éviter la casse du matériel pour X raisons celle ci se mets en défaut. Par contre normalement si vous débranchez l'UI malade l'UE considère qu'il n'y a plus de problème.
Par forcement valable pour tous systèmes et toutes marques.
Par forcement valable pour tous systèmes et toutes marques.
25 février 2026 à 17:33
Réponse 15 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonsoir.
J'ai une réponse et je remercie PL, mais il me reste l'autre question pour la carte de l'UI Hors-service.
J'ai une réponse et je remercie PL, mais il me reste l'autre question pour la carte de l'UI Hors-service.
25 février 2026 à 17:52
Réponse 16 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Pour la carte, le plus sûr est d'ouvrir la bête et de regarder. 336€ pour ça, c'est du racket...
Pour votre autre question >à laquelle j'avais déjà répondu<, disons que lorsqu'un joueur de foot tombe par terre et ne bouge plus, le match s'arrête... Il est emmené sur une civière et le match reprend.
Pour votre autre question >à laquelle j'avais déjà répondu<, disons que lorsqu'un joueur de foot tombe par terre et ne bouge plus, le match s'arrête... Il est emmené sur une civière et le match reprend.
25 février 2026 à 18:10
Réponse 17 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Monsieur.
J'ai bien compris la réponse, mais bon, vous avez un tableau électrique et un fusible saute cela ne concerne qu'un circuit, et le reste fonctionne!! alors la pourquoi ici un appareil HS, et engendre le reste de l'installation à l'arrêt.
Après pas grave, je le saurais pour le futur.
La carte correspond bien a la photo, j'ai déjà ouvert l'UI plusieurs fois.
Vous avez une autre solution pour le prix ?
J'ai parcouru le web pour trouver cela.
J'ai bien compris la réponse, mais bon, vous avez un tableau électrique et un fusible saute cela ne concerne qu'un circuit, et le reste fonctionne!! alors la pourquoi ici un appareil HS, et engendre le reste de l'installation à l'arrêt.
Après pas grave, je le saurais pour le futur.
La carte correspond bien a la photo, j'ai déjà ouvert l'UI plusieurs fois.
Vous avez une autre solution pour le prix ?
J'ai parcouru le web pour trouver cela.
25 février 2026 à 18:27
Réponse 18 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Comme l'a dit PL, vos 5 appareils forment une seule entité, et un défaut sur l'un d'eux génère un arrêt, car certaines pannes peuvent mettre en danger l'ensemble si on passe outre l'avertissement de panne.
J'ai trouvé votre carte en entrant la référence écrite dessus : orzk27172b. Hélas, la carte a été vendue... (chez "et ça repart").
Oui, 336€ pour cette petite carte de rien du tout c'est du racket. J'ai acheté il y a 2 ans une télé 4K de 108cm de diagonale pour 300€ (sans promo), et une autre équivalente récemment pour quelqu'un 200€ en promo... Quand vous comparez ces appareils avec votre carte, il y a au moins le rapport 50 en complexité!
J'ai trouvé votre carte en entrant la référence écrite dessus : orzk27172b. Hélas, la carte a été vendue... (chez "et ça repart").
Oui, 336€ pour cette petite carte de rien du tout c'est du racket. J'ai acheté il y a 2 ans une télé 4K de 108cm de diagonale pour 300€ (sans promo), et une autre équivalente récemment pour quelqu'un 200€ en promo... Quand vous comparez ces appareils avec votre carte, il y a au moins le rapport 50 en complexité!
26 février 2026 à 11:00
Réponse 19 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour.
Merci pour votre réponse.
J'ai trouvé une UI complète comme la mienne d'occasion sur LBC pour 80€, qui fonctionne encore, la personne l'a démontée la semaine dernière, car sont UE est HS.
Je tiens vraiment à vous remercier pour le temps passé à me répondre, et m'aider à trouver la panne.
Bien cordialement, Philippe.
Je vous tiendrai informé de la suite, lorsque j'aurai remplacer la carte.
Encore merci.
Merci pour votre réponse.
J'ai trouvé une UI complète comme la mienne d'occasion sur LBC pour 80€, qui fonctionne encore, la personne l'a démontée la semaine dernière, car sont UE est HS.
Je tiens vraiment à vous remercier pour le temps passé à me répondre, et m'aider à trouver la panne.
Bien cordialement, Philippe.
Je vous tiendrai informé de la suite, lorsque j'aurai remplacer la carte.
Encore merci.
26 février 2026 à 12:04
Réponse 20 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Joli coup de chance! En plus d'autres pièces de votre console pourront tomber en panne dans le futur, cette UI pourra vous être d'un grand secours.
Cordialement, Dom.
Cordialement, Dom.
26 février 2026 à 15:53
Réponse 21 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour, en effet, coup de chance ! J'espère pour vous que tout fonctionnera.
01 mars 2026 à 08:49
Réponse 22 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonsoir Dom.
J'ai récupéré mon achat ce soir à 18h, et je me suis empressé en rentrant de démonter la carte de la console pour la remettre sur mon appareil.
Après avoir rebranché la paire de câble sur l'UE, j'ai remis l'ensemble en service et la, désespoir, enfin du mieux puisque je n'avais plus que 8 clignotements sur le timer au lieu de 13 !!
J'ai donc revu la liste des défauts et 8 clignotements correspondent à: "Certaines unités de coffre avaient également un interrupteur de fin de course dans la sortie d'air inférieure qui peut également générer ce message. Si le volet ne s'ouvre pas"
J'ai aussi constaté que le volet bas ne m'manœuvrait pas.
Comme j'ai une console complète en pièces détachées, j'ai changé le moteur du volet bas.
Après remise en service de l'ensemble, tout fonctionne.
pour le moment !!!?
J'ai récupéré mon achat ce soir à 18h, et je me suis empressé en rentrant de démonter la carte de la console pour la remettre sur mon appareil.
Après avoir rebranché la paire de câble sur l'UE, j'ai remis l'ensemble en service et la, désespoir, enfin du mieux puisque je n'avais plus que 8 clignotements sur le timer au lieu de 13 !!
J'ai donc revu la liste des défauts et 8 clignotements correspondent à: "Certaines unités de coffre avaient également un interrupteur de fin de course dans la sortie d'air inférieure qui peut également générer ce message. Si le volet ne s'ouvre pas"
J'ai aussi constaté que le volet bas ne m'manœuvrait pas.
Comme j'ai une console complète en pièces détachées, j'ai changé le moteur du volet bas.
Après remise en service de l'ensemble, tout fonctionne.
pour le moment !!!?
03 mars 2026 à 21:42
Réponse 23 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Merci aussi à PL pour avoir pris le temps de me répondre.
03 mars 2026 à 21:44
Réponse 24 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
03 mars 2026 à 23:11
Réponse 25 du forum-climatisation climatiseurs
13 clignotements sur timer UI RAF 25NH5 Hitachi
Goude!
Comme quoi il ne faut jamais désespérer, le forum vous a donné le coup de pouce nécessaire, et la chance a fait le reste pour la console d'occase.
Comme quoi il ne faut jamais désespérer, le forum vous a donné le coup de pouce nécessaire, et la chance a fait le reste pour la console d'occase.
