Question Dépannage Climatisation : Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Bonjour.

J'ai le voyant timer orange qui clignote par séquence de 12 sur les 2 unités intérieures RAK 35-RPD
Impossible de remettre en marche les clims.
Unité extérieure réf : RAM-53NP3B
Merci de votre aide.
12 décembre 2020 à 16:23
Réponse 1 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

tam
Membre inscrit
tam
1 879 messages
Bonsoir Ludo,
En attendant d'éventuels connaisseurs de la marque/modèle, vous pouvez rechercher le "service manual" de votre UI et celui de votre UE. La séquence led sera documentée et permettra d'avancer.
12 décembre 2020 à 18:10
Réponse 2 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

PL
Membre inscrit
PL
11 659 messages
Bonjour,
Je n'ai pas de code pour 12 clignotements, ouvrir le panneau supérieur de votre UE et nous dire combien de fois clignote la led 301.
12 décembre 2020 à 18:15
Réponse 3 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Merci pour vos messages. J'ai ouvert le capot de l'UE.
Il y a la liste des défauts possibles (en anglais, mais je comprends) :
12 TIMES BLINK (12 clignotements de la LED TIMER je suppose)
voir fichier joint ...
FAN LOCK STOP (arrêt du ventilateur), avec 3 causes possibles :
* vent fort
* ventilateur bloqué
* moteur du ventilateur non alimenté ou HS ?
Le ventilateur n'est pas bloqué, et pas de mistral aujourd'hui. Je suppose donc un problème sur le moteur du ventilo ??? comment le tester SVP ?
Merci. Ludovic

Pour agrandir l'image, cliquez dessus.
liste codes erreur clim Hitachi

13 décembre 2020 à 19:54
Réponse 4 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Dom-Aom
Membre inscrit
Dom-Aom
5 610 messages
Bonjour.

Le tableau que vous montrez concerne les clignotements de la Led301 sur le circuit imprimé central de l'UE. Or vos 12 clignotements sont sur l'UI, ça n'a rien à voir.

Je n'ai pas la doc du RAK35RPD, mais j'ai celle du RPB. Sur ce modèle, 12 clignotements indiquent une absence de communication entre UE et UI. Souvent parce que l'alimentation basse tension de l'UE ne fonctionne plus... Voyez s'il y a des points de test GND, 5V, 12V, 35V... sur la carte d'alim. A défaut, faites une photo des cartes, je vous dirai quoi tester.

Cordialement, Dom.
14 décembre 2020 à 08:06
Réponse 5 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Bonjour.
Merci, j'ai fait une photo hier mais elle n'est pas très nette.
Dites-moi si je dois la refaire...
Merci.
Ludovic

Pour agrandir l'image, cliquez dessus.

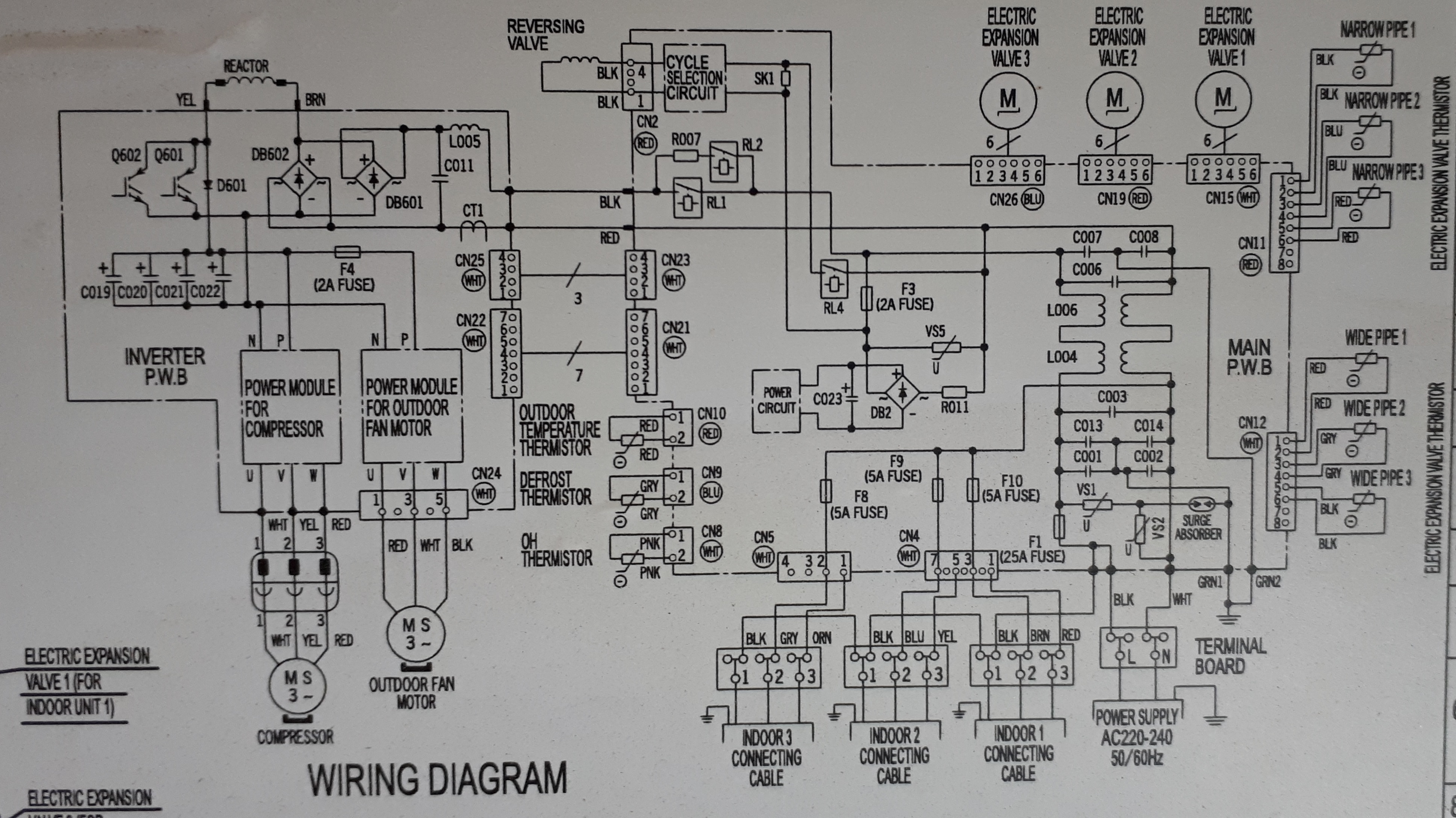

schéma clim Hitachi bi-split

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
14 décembre 2020 à 11:33
Réponse 6 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Dom-Aom
Membre inscrit
Dom-Aom
5 610 messages
Ben ça ce n'est pas une photo de carte, c'est une photo de schéma! Les cartes, ce sont les trucs plats avec des composants et des fils dessus... :-)

J'ai aidé pas mal de gens avec des pannes Hitachi, mais là on a à priori affaire à une conception plus récente et différente, donc les photos sont indispensables.
14 décembre 2020 à 17:54
Réponse 7 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
OK Merci, pas de soucis, je vous fais les photos de la carte, je voulais être sûr avant de démonter le capot supérieur, pour accéder aux cartes. biggrin
15 décembre 2020 à 14:39
Réponse 8 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Bonjour.
Ci-joint les photos des cartes (les trucs avec plein de fils smile).
Sur la dernière, je crois voir un composant "ouvert" et du noir sur les fils autour, et aussi un petit fusible également noirci cry ... ??? Merci encore pour vos conseils.
Ludovic

Pour agrandir les images, cliquez dessus.
panne carte clim Hitachipanne carte clim HitachiPanne carte clim Hitachi

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.
17 décembre 2020 à 09:57
Réponse 9 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Dom-Aom
Membre inscrit
Dom-Aom
5 610 messages
Bonjour.

Donc effectivement la conception de ces cartes est vraiment différente de ce qu'on avait l'habitude de voir chez Hitachi. Comme grosses différences, les alimentations 35VCC anciennement dévolues aux UI ont été enlevées (les UI sont désormais alimentées en 230AC), et l'alim pour les besoins de la carte, qui semble être confiée à un circuit à 8 pattes, genre TNYxxx.

Le composant noir est une varistance. Si elle a claqué, c'est probablement dû à une surtension, laquelle aura aussi fait claquer l'alim et son fusible.

Tout contre le fusible vous avez un pont de diodes (DB2). Testez la résistance entre ses pattes extrêmes (celles du centre sont l'arrivée 230V). Si faible valeur, alors il y a du dégât derrière. Testez aussi la résistance blanche avec un trait bleu, elle pourrait avoir rendu l'âme.

Il faudrait que vous fassiez un gros plan de la zone ci-dessous, et si possible de la face arrière. De toutes façons il FAUDRA déposer la carte pour la réparer.

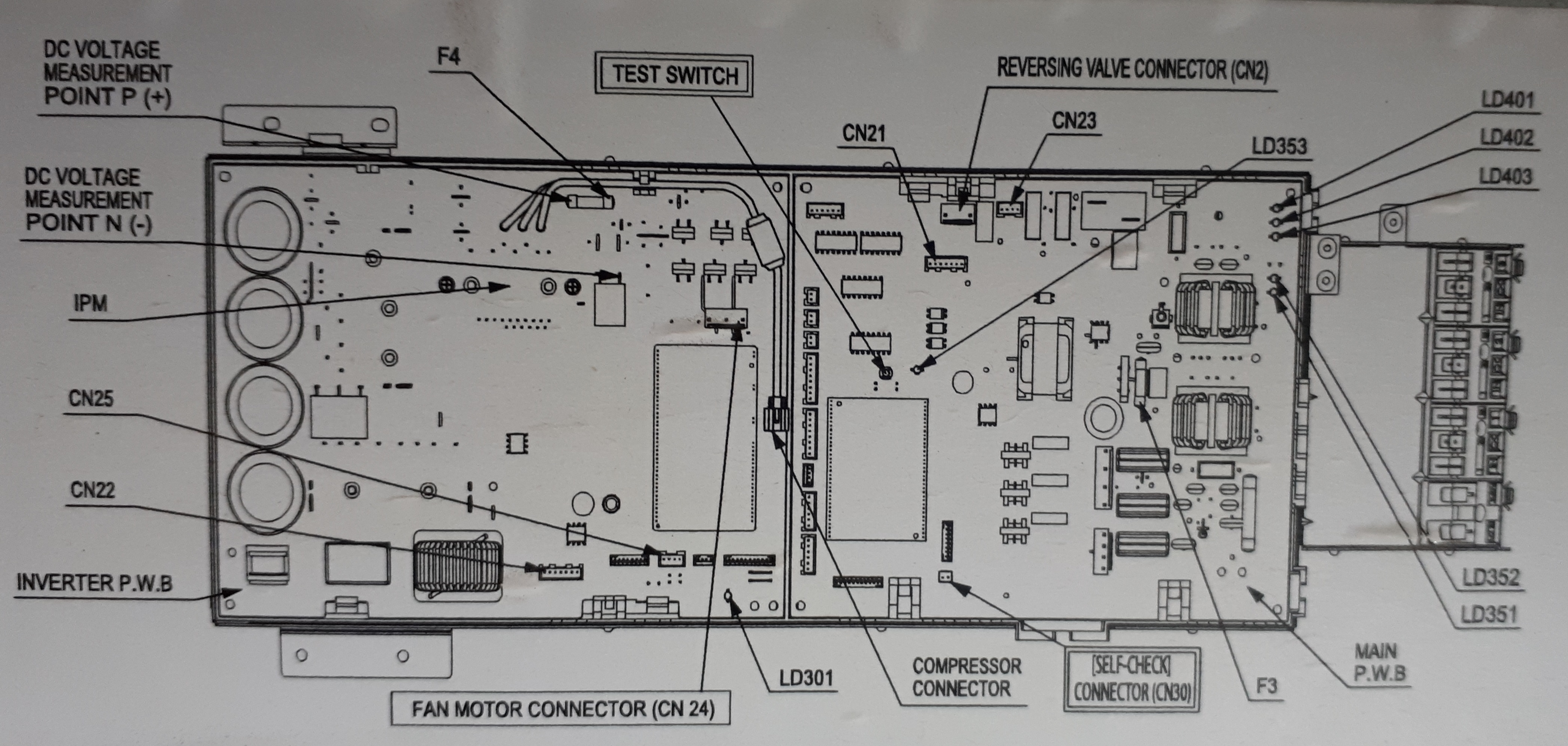

Concernant le schéma, il serait bien de l'avoir entièrement net, ainsi que le plan qui semble être juste au dessus.

Pour agrandir l'image, cliquez dessus.
Dépannage carte clim Hitachi

18 décembre 2020 à 00:17
Réponse 10 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Dom-Aom
Membre inscrit
Dom-Aom
5 610 messages
Comprendre aussi "Il faudrait que vous fassiez un gros plan de la zone ci-dessous, fils enlevés ou déportés"
18 décembre 2020 à 09:54
Réponse 11 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Merci pour toutes ces infos.
Je regarde tout ça ce week-end. Si je vois que ça se complique trop, je ferai appel à la société qui a installé le matériel. Normalement encore en partie sous garantie...
Merci.
Ludovic

20201217 092349.jpg

20201217 092341.jpg

20201217 092359.jpg
18 décembre 2020 à 13:19
Réponse 12 forum dépannage climatisation

Panne clim Hitachi bi-split voyant timer orange clignote

Ludo2607
Membre inscrit
Ludo2607
7 messages
Bonjour,
Pas de solution miracle ! le dépanneur est passé. Carte sûrement HS.
Heureusement le matériel est encore sous garantie. Pièces défectueuses en commande pour début 2021.
Bonnes fêtes.
Ludovic
24 décembre 2020 à 15:49
