Question Forum Climatisation : Recherche passe-paroi pour tube cuivre circuit frigorigène
Bonjour.
Voyant que ce forum est bien actif, je me permets de poser ici une première question...
Je suis à la recherche d'une référence de passe-paroi "traversant" :
Qui fasse l'étanchéité entre une paroi de réservoir et un tube cuivre Ø1/2" non interrompu.
Il s'agit de remettre en état un groupe froid à eau glacée, sur lequel l'évaporateur en cuivre est plongé dans le réservoir d'eau (fût Ø257mm en PEHD rempli de fluide caloporteur à pression atmosphérique).

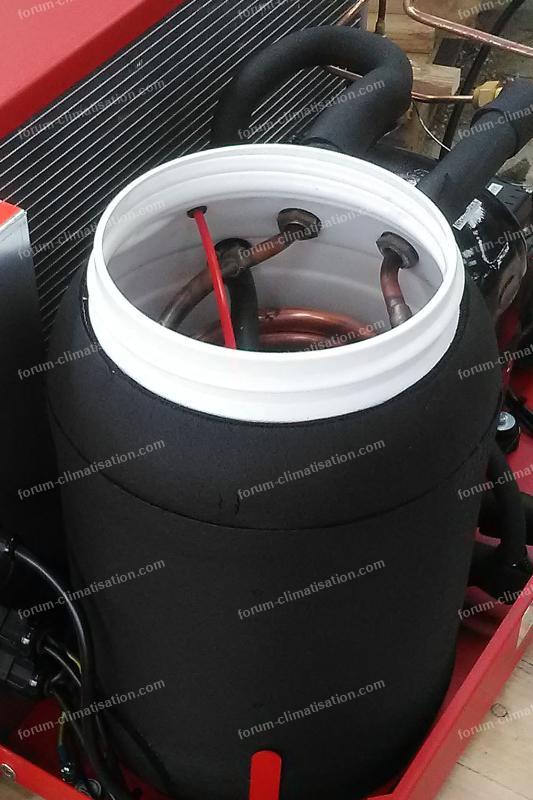

Sur photo jointe le réservoir est vide, mais en fonctionnement le remplissage vient au-dessus des passe-parois qui sont immergés.
Je vais devoir changer à neuf ce réservoir ainsi que les passe-paroi (le circuit devra donc être purgé et l'évapo démonté puis remonté), mais je ne trouve pas ce genre de raccord chez les vendeurs de matériel plomberie/chauffage en ligne...
Quelqu’un saurait me conseiller ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
Voyant que ce forum est bien actif, je me permets de poser ici une première question...
Je suis à la recherche d'une référence de passe-paroi "traversant" :
Qui fasse l'étanchéité entre une paroi de réservoir et un tube cuivre Ø1/2" non interrompu.
Il s'agit de remettre en état un groupe froid à eau glacée, sur lequel l'évaporateur en cuivre est plongé dans le réservoir d'eau (fût Ø257mm en PEHD rempli de fluide caloporteur à pression atmosphérique).
Sur photo jointe le réservoir est vide, mais en fonctionnement le remplissage vient au-dessus des passe-parois qui sont immergés.
Je vais devoir changer à neuf ce réservoir ainsi que les passe-paroi (le circuit devra donc être purgé et l'évapo démonté puis remonté), mais je ne trouve pas ce genre de raccord chez les vendeurs de matériel plomberie/chauffage en ligne...
Quelqu’un saurait me conseiller ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
29 janvier 2026 à 13:42
Réponse 1 du forum-climatisation-climatiseurs
Recherche passe-paroi pour tube cuivre circuit frigorigène
Bonjour.
Ça sert à quoi votre appareil ? quel raccords vous voulez remplacer ?
Car apparemment tout est soudé.
Si vous voulez désolidariser la spirale il faudrait déjà récupérer le fluide avec un groupe de transfert puis dessouder remplacer votre réservoir puis remettre la spirale, tirer au vide puis remettre du gaz enfin si j'ai bien compris.
Ça sert à quoi votre appareil ? quel raccords vous voulez remplacer ?
Car apparemment tout est soudé.
Si vous voulez désolidariser la spirale il faudrait déjà récupérer le fluide avec un groupe de transfert puis dessouder remplacer votre réservoir puis remettre la spirale, tirer au vide puis remettre du gaz enfin si j'ai bien compris.
29 janvier 2026 à 17:54
Réponse 2 du forum-climatisation-climatiseurs
Recherche passe-paroi pour tube cuivre circuit frigorigène
Merci pour votre réponse.
C'est un groupe froid à eau glacée, et je cherche à remplacer entre autres les deux raccords passe-paroi qu'on voit en partie haute du réservoir sur photo, qui font l’étanchéité au niveau de la traversée du tube cuivre.
Oui c'est un travail qui sera confié à un frigoriste car il faudra en effet respecter toutes les étapes, j'en suis bien conscient.
Pour le moment je ne trouve pas de référence pour ces passe-paroi qui sont du genre presse-étoupe.
Mais c'est peut-être ou sans doute le frigoriste lui-même qui m'apportera la solution...
C'est un groupe froid à eau glacée, et je cherche à remplacer entre autres les deux raccords passe-paroi qu'on voit en partie haute du réservoir sur photo, qui font l’étanchéité au niveau de la traversée du tube cuivre.
Oui c'est un travail qui sera confié à un frigoriste car il faudra en effet respecter toutes les étapes, j'en suis bien conscient.
Pour le moment je ne trouve pas de référence pour ces passe-paroi qui sont du genre presse-étoupe.
Mais c'est peut-être ou sans doute le frigoriste lui-même qui m'apportera la solution...
29 janvier 2026 à 21:05
Réponse 3 du forum-climatisation-climatiseurs
Recherche passe-paroi pour tube cuivre circuit frigorigène
Bonjour.
Je ne comprend pas tout.
Vous voulez les deux caoutchoucs servant au passage des tubes dans le bocal en haut sur la partie blanche de celui-ci ?
Si c'est bien cela, soit c'est existant sur le nouveau bocal, soit vous les récupérez lors du démontage.
Cela sert pour éviter les frottements à cause des vibrations.
Je ne comprend pas tout.
Vous voulez les deux caoutchoucs servant au passage des tubes dans le bocal en haut sur la partie blanche de celui-ci ?
Si c'est bien cela, soit c'est existant sur le nouveau bocal, soit vous les récupérez lors du démontage.
Cela sert pour éviter les frottements à cause des vibrations.
31 janvier 2026 à 10:02
Réponse 4 du forum-climatisation-climatiseurs
Recherche passe-paroi pour tube cuivre circuit frigorigène
Bonjour les Terriens !
Juste un passage éclair !
Les écrous visibles me font penser à ceux des presses-étoupes pour installation électrique ...
Si cela peut enserrer un câble rond cela peut aussi enserrer un tube.
Ces presses-étoupes sont disponibles en matière plastique mais aussi en inox.
Cordialement, Martien-071
Juste un passage éclair !
Les écrous visibles me font penser à ceux des presses-étoupes pour installation électrique ...
Si cela peut enserrer un câble rond cela peut aussi enserrer un tube.
Ces presses-étoupes sont disponibles en matière plastique mais aussi en inox.
Cordialement, Martien-071
31 janvier 2026 à 19:10
Réponse 5 du forum-climatisation-climatiseurs
Invité
Recherche passe-paroi pour tube cuivre circuit frigorigène
Invité
Merci pour vos réponses.
@PL Ce ne sont pas seulement des caoutchoucs destinés à éviter les vibrations.
Ce sont bien des passe-paroi de type presse-étoupe, qui sont immergés dans le fluide lors du remplissage du réservoir, et qui donc assurent son étanchéité. Ces raccords ne seront pas fournis avec réservoir neuf, et je souhaite les changer car sont abimés et leurs joints ont séché durci.
@Martien-071 Oui j'ai commencé à creuser cette piste des presse-étoupes élec en inox, pour le moment trouvé que du hors-de-prix (~150 $ pièce) mais je vais insister...
@PL Ce ne sont pas seulement des caoutchoucs destinés à éviter les vibrations.
Ce sont bien des passe-paroi de type presse-étoupe, qui sont immergés dans le fluide lors du remplissage du réservoir, et qui donc assurent son étanchéité. Ces raccords ne seront pas fournis avec réservoir neuf, et je souhaite les changer car sont abimés et leurs joints ont séché durci.
@Martien-071 Oui j'ai commencé à creuser cette piste des presse-étoupes élec en inox, pour le moment trouvé que du hors-de-prix (~150 $ pièce) mais je vais insister...
01 février 2026 à 17:03
