Questions Dépannage Climatisation : Panne carte alimentation clim LG FM30AH
Bonjour à tous.
Je reviens vers vous pour demander de l'aide et éventuellement obtenir des pistes pour dépanner cette carte.

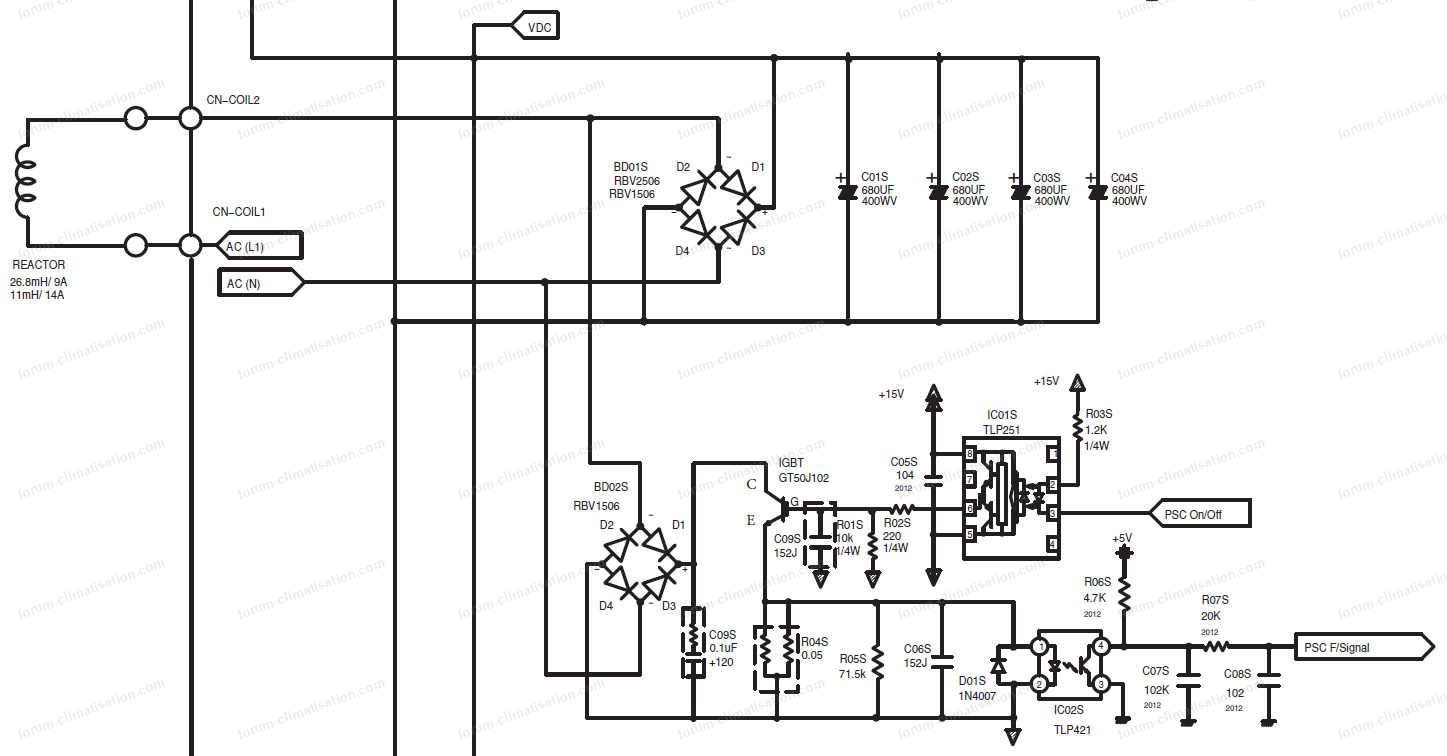

C'est une A6UW406FA0.
L'année dernière j'avais réalisé un dépannage sur cette carte en remplaçant l'IPM référencé FSAM30SM60A, qui était en court-circuit avec des traces de brûlures et destructions d'une piste.
Cette carte est retombée en panne au mois de mars 2026 pour tout autre chose.
L'IGBT référencé GT50J102 ainsi que les optocoupleurs IC01S (TLP251) et IC02S (TLP421) étaient HS.
Après les avoir changés et en contrôlant les composants aux alentour, la PAC s'est remise à fonctionner.
Malheureusement, trois mois après, de nouveau les mêmes composants ont lâché.
Aucune diodes, résistances ou condensateurs n'ont subi de dégâts.
Donc je me demande si la destruction de cet IGBT pourrait venir du Transformateur / réactor branché sur les cosses CN-COIL1 et CN-COIL2 (vu qu'il est vendu en pièce détachées...peut-être qu'il est susceptible de lâcher).
Donc je suis à votre écoute pour d'éventuelles pistes à explorer.
Je précise que je n'ai pas la PAC chez moi, car on m'a donné cette carte à dépanner.
Pour agrandir l'image, cliquez dessus.
Je reviens vers vous pour demander de l'aide et éventuellement obtenir des pistes pour dépanner cette carte.
C'est une A6UW406FA0.
L'année dernière j'avais réalisé un dépannage sur cette carte en remplaçant l'IPM référencé FSAM30SM60A, qui était en court-circuit avec des traces de brûlures et destructions d'une piste.
Cette carte est retombée en panne au mois de mars 2026 pour tout autre chose.
L'IGBT référencé GT50J102 ainsi que les optocoupleurs IC01S (TLP251) et IC02S (TLP421) étaient HS.
Après les avoir changés et en contrôlant les composants aux alentour, la PAC s'est remise à fonctionner.
Malheureusement, trois mois après, de nouveau les mêmes composants ont lâché.
Aucune diodes, résistances ou condensateurs n'ont subi de dégâts.
Donc je me demande si la destruction de cet IGBT pourrait venir du Transformateur / réactor branché sur les cosses CN-COIL1 et CN-COIL2 (vu qu'il est vendu en pièce détachées...peut-être qu'il est susceptible de lâcher).
Donc je suis à votre écoute pour d'éventuelles pistes à explorer.
Je précise que je n'ai pas la PAC chez moi, car on m'a donné cette carte à dépanner.
Pour agrandir l'image, cliquez dessus.
02 septembre 2026 à 10:21
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Bonjour.
On a eu de rares cas où effectivement la réactance présentait un défaut (CtCt entre 2 spires) et faisait claquer l'IGBT. Par ex question 2664, posts 54 et suivants.
Mais avez-vous testé la santé de l'IPM compresseur? Il ne faut pas de CtCt entre N et P ni NU NV NW PU PV PW. Une de ces 7 mesures à 0 ohm implique assez souvent le claquage de l'IGBT. Voir aussi la santé des ponts de diodes, que l'IGBT a pu entraîner dans la mort, et la résistance R04S.
Voir aussi la valeur du 15V, la mort du TLP251 a pu propager une surtension sur cette ligne et y faire des dégâts. Sachant que le ventilateur a souvent besoin de ce 15V.
On a eu de rares cas où effectivement la réactance présentait un défaut (CtCt entre 2 spires) et faisait claquer l'IGBT. Par ex question 2664, posts 54 et suivants.
Mais avez-vous testé la santé de l'IPM compresseur? Il ne faut pas de CtCt entre N et P ni NU NV NW PU PV PW. Une de ces 7 mesures à 0 ohm implique assez souvent le claquage de l'IGBT. Voir aussi la santé des ponts de diodes, que l'IGBT a pu entraîner dans la mort, et la résistance R04S.
Voir aussi la valeur du 15V, la mort du TLP251 a pu propager une surtension sur cette ligne et y faire des dégâts. Sachant que le ventilateur a souvent besoin de ce 15V.
02 septembre 2026 à 15:13
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Bonjour Dom-Aom.
Pour répondre à vos questions :
Oui j'ai testé l'IPM compresseur, car la première fois, c'était lui le coupable.
Donc je n'ai pas de court-circuit sur celui-ci.
Les deux ponts de diodes, BD01S et BD02S ont été testés et RAS.
J'ai dessoudé la résistance à trois pattes R04S et pour moi elle est OK.
Je n'ai pas testé la ligne du 15V car c'est une conséquence et non la cause, mais je vais le faire.
Ce qui m'inquiète, car c'est la deuxième fois que cette panne arrive en trois mois, c'est la cause.
Par contre j'ai une question, la destruction du TLP251, peut-elle entrainer celle de l'IGBT ?
En tout cas je vous remercie pour la réponse.
Pour répondre à vos questions :
Oui j'ai testé l'IPM compresseur, car la première fois, c'était lui le coupable.
Donc je n'ai pas de court-circuit sur celui-ci.
Les deux ponts de diodes, BD01S et BD02S ont été testés et RAS.
J'ai dessoudé la résistance à trois pattes R04S et pour moi elle est OK.
Je n'ai pas testé la ligne du 15V car c'est une conséquence et non la cause, mais je vais le faire.
Ce qui m'inquiète, car c'est la deuxième fois que cette panne arrive en trois mois, c'est la cause.
Par contre j'ai une question, la destruction du TLP251, peut-elle entrainer celle de l'IGBT ?
En tout cas je vous remercie pour la réponse.
02 septembre 2026 à 17:09
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Une dégradation du driver d'IGBT peut tout à fait le tuer. L'IGBT est prévu pour être commandé par des fronts de montée et descente raides. Si le driver présente des fronts de montée lents (transistor du haut dégradé), ou des fronts de descente lents (transistor du bas dégradé), alors l'IGBT va passer par des états bâtards (grille montant/descendant lentement entre 3 et 7V) où il est suffisamment peu conducteur pour que la puissance dissipée dedans excède ses capacités thermiques ; il claque alors très vite en montant à 500° en quelques millisecondes au niveau de sa puce, la semelle de l'IGBT n'ayant pas le temps d'évacuer ce flux de chaleur vers le radiateur alu.
Mais ce qui tue un driver, c'est quand la grille de l'IGBT claque et laisse passer la HT venant du collecteur ; dans ce cas, ses transistors (haut et bas) brûlent et la HT peut débouler dans le 15V.
Mais ce qui tue un driver, c'est quand la grille de l'IGBT claque et laisse passer la HT venant du collecteur ; dans ce cas, ses transistors (haut et bas) brûlent et la HT peut débouler dans le 15V.
02 septembre 2026 à 19:03
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Bonjour Dom-Aom.
Sur table, j'ai connecté entre elles, avec un fil électrique, les deux cosses sérigraphiées CN-COIL1 et CN-COIL2.
L'IGBT et les deux optocoupleurs sont dessoudés de la carte.
Donc j'ai bien 15V (15,05V) entre les pastilles 5 et 8 du TLP251 et 5V (4,96V) entre les pastilles 3 et 4 du TLP421.
Par conséquent, je vais remettre un nouvel IGBT ainsi que deux nouveaux optocoupleurs.
Par contre, je pense que le propriétaire va envisager le remplacement du transfo / réactor (d'ailleurs je ne l'ai pas, il est resté avec la PAC).
Si c'est le cas, je reviendrais ici, en plusieurs fois car la réparation précédente, en changeant ces trois composants, avait tenu environ quatre mois.
Je mets de côté cette discussion pour y revenir (carte réparée ou pas).
Merci pour tout.
Sur table, j'ai connecté entre elles, avec un fil électrique, les deux cosses sérigraphiées CN-COIL1 et CN-COIL2.
L'IGBT et les deux optocoupleurs sont dessoudés de la carte.
Donc j'ai bien 15V (15,05V) entre les pastilles 5 et 8 du TLP251 et 5V (4,96V) entre les pastilles 3 et 4 du TLP421.
Par conséquent, je vais remettre un nouvel IGBT ainsi que deux nouveaux optocoupleurs.
Par contre, je pense que le propriétaire va envisager le remplacement du transfo / réactor (d'ailleurs je ne l'ai pas, il est resté avec la PAC).
Si c'est le cas, je reviendrais ici, en plusieurs fois car la réparation précédente, en changeant ces trois composants, avait tenu environ quatre mois.
Je mets de côté cette discussion pour y revenir (carte réparée ou pas).
Merci pour tout.
03 septembre 2026 à 19:09
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Bonsoir.
Donc je reviens vers vous pour exposer les valeurs que j'ai relevé sur la PAC.
A mon grand étonnement, ce n'est pas une self / transformateur qu'il y a mais deux et elles sont en série.
Sur leur carcasse, il est écrit 13,00 mH et 13A.
Sur celle d'en haut, j'ai relevé 11,32 mH à 1KHz et sur celle d'en dessous 11,44 mH à la même fréquence.
J'ai relevé cette mesure avec un RLC mètre (FNIRSI LC1020E).
Puis-je considérer que ces valeurs peuvent engendrer la destruction de l'iGBT (il a tenu trois mois).
Et j'attends la réponse du propriétaire pour connaitre sa décision de les changer ou pas.
Pour agrandir les images, cliquez dessus.
Donc je reviens vers vous pour exposer les valeurs que j'ai relevé sur la PAC.
A mon grand étonnement, ce n'est pas une self / transformateur qu'il y a mais deux et elles sont en série.
Sur leur carcasse, il est écrit 13,00 mH et 13A.
Sur celle d'en haut, j'ai relevé 11,32 mH à 1KHz et sur celle d'en dessous 11,44 mH à la même fréquence.
J'ai relevé cette mesure avec un RLC mètre (FNIRSI LC1020E).
Puis-je considérer que ces valeurs peuvent engendrer la destruction de l'iGBT (il a tenu trois mois).
Et j'attends la réponse du propriétaire pour connaitre sa décision de les changer ou pas.
Pour agrandir les images, cliquez dessus.
10 septembre 2026 à 22:42
Réponse d'un humain du forum climatisation climatiseurs
Panne carte alimentation clim LG FM30AH
Bonjour.
Étonnant en effet qu'il y ait 2 inductances, en plus cela ne correspond pas au schéma du post initial, à moins que ce ne soit pas celui de votre machine.
Vous dites qu'elles sont en série. Dans le passé j'ai vu nombre d'internautes qui n'utilisaient pas les bons termes, par exemple qui confondaient série et parallèle. Vous confirmez série? Parce que si elles sont en fait en parallèle, l'inductance résultante sera 2 fois plus faible que pour une seule, et cela peut être dangereux pour l'IGBT. Vos photos ne permettent pas de voir avec certitude comment elles sont câblées. Mais le fait que vous maniez un pont RLC semble indiquer que vous utilisez le bon terme.
Une inductance peut paraître bonne sur un pont RLC, et avoir un problème en fonctionnement, quand la tension entre spires monte (quand l'IGBT devient passant). Des arcs électriques peuvent alors apparaître et changer la donne. En particulier entre les fils X et Y et ceux sous eux ; vérifier à la loupe ces zones.
Pour agrandir l'image, cliquez dessus.
Étonnant en effet qu'il y ait 2 inductances, en plus cela ne correspond pas au schéma du post initial, à moins que ce ne soit pas celui de votre machine.
Vous dites qu'elles sont en série. Dans le passé j'ai vu nombre d'internautes qui n'utilisaient pas les bons termes, par exemple qui confondaient série et parallèle. Vous confirmez série? Parce que si elles sont en fait en parallèle, l'inductance résultante sera 2 fois plus faible que pour une seule, et cela peut être dangereux pour l'IGBT. Vos photos ne permettent pas de voir avec certitude comment elles sont câblées. Mais le fait que vous maniez un pont RLC semble indiquer que vous utilisez le bon terme.
Une inductance peut paraître bonne sur un pont RLC, et avoir un problème en fonctionnement, quand la tension entre spires monte (quand l'IGBT devient passant). Des arcs électriques peuvent alors apparaître et changer la donne. En particulier entre les fils X et Y et ceux sous eux ; vérifier à la loupe ces zones.
Pour agrandir l'image, cliquez dessus.
11 septembre 2026 à 18:00
