Question Forum Climatisation : Disposition des conduites plus pompe de relevage
Bonjour.
J'envisage d'installer une PAC multi split à l'étage sous combles chez moi (mais de faire faire la mise en service par un professionnel bien sûr).
Je suis tombé sur ce forum qui m'a déjà permis de récolter pas mal de conseils c'est une mine d'or.
Mes murs sont en béton cellulaire de 30cm, et pour certaines UI (Daikin stylish) j'envisage de faire des saignées verticales pour ne pas avoir à utiliser de goulottes blanches disgracieuses lorsque l'UI est noire ou grise.

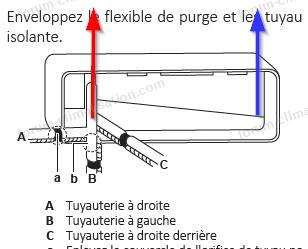

1- Est-il possible de faire ces saignées verticalement directement derrière le split (un peu comme pour traverser une cloison, sauf que la conduite se redresse immédiatement)? Je peux faire sans souci une saignée de 10cm de profondeur pour ne pas trop plier les conduites. Voir ma flèche rouge dans l'image.
C'est peut-être préférable de sortir verticalement par l'autre côté de l'UI (flèche bleue) pour que le raccord se fasse dans l'UI et non dans la saignée (qui sera refermée par un couvercle, et non rebouchée) mais dans ce cas, je perd de la longueur de tuyau, et sur un split je suis à moins de 2 mètres du maxi autorisé par l'UE.
2- avec une bonne pompe de relevage genre Sauermann SI-30, je souhaite la placer dans les combles au dessus des pièces, mais pour que la maintenance éventuelle soit plus pratique, il faudrait la placer près des trappes d'accès aux combles, qui se trouve parfois à 4 mètres du split.
En rallongeant le tuyau et les câbles ça devrait le faire, non ?
Elle ne sera que 60cm plus haut que le split.
Merci d'avance pour vos réponses.
Pour agrandir l'image, cliquez dessus.
J'envisage d'installer une PAC multi split à l'étage sous combles chez moi (mais de faire faire la mise en service par un professionnel bien sûr).
Je suis tombé sur ce forum qui m'a déjà permis de récolter pas mal de conseils c'est une mine d'or.
Mes murs sont en béton cellulaire de 30cm, et pour certaines UI (Daikin stylish) j'envisage de faire des saignées verticales pour ne pas avoir à utiliser de goulottes blanches disgracieuses lorsque l'UI est noire ou grise.
1- Est-il possible de faire ces saignées verticalement directement derrière le split (un peu comme pour traverser une cloison, sauf que la conduite se redresse immédiatement)? Je peux faire sans souci une saignée de 10cm de profondeur pour ne pas trop plier les conduites. Voir ma flèche rouge dans l'image.
C'est peut-être préférable de sortir verticalement par l'autre côté de l'UI (flèche bleue) pour que le raccord se fasse dans l'UI et non dans la saignée (qui sera refermée par un couvercle, et non rebouchée) mais dans ce cas, je perd de la longueur de tuyau, et sur un split je suis à moins de 2 mètres du maxi autorisé par l'UE.
2- avec une bonne pompe de relevage genre Sauermann SI-30, je souhaite la placer dans les combles au dessus des pièces, mais pour que la maintenance éventuelle soit plus pratique, il faudrait la placer près des trappes d'accès aux combles, qui se trouve parfois à 4 mètres du split.
En rallongeant le tuyau et les câbles ça devrait le faire, non ?
Elle ne sera que 60cm plus haut que le split.
Merci d'avance pour vos réponses.
Pour agrandir l'image, cliquez dessus.
21 août 2025 à 16:06
Réponse 1 du forum-climatisation climatiseurs
Disposition des conduites plus pompe de relevage
Message d'information Bricovidéo : ChatGPT Voleur
Fermeture définitive possible des forums. Le pillage par l'intelligence artificielle
Fermeture définitive possible des forums. Le pillage par l'intelligence artificielle
Citation :Une mine d'or, malheureusement plus pour longtemps.
Je suis tombé sur ce forum qui m'a déjà permis de récolter pas mal de conseils c'est une mine d'or.
21 août 2025 à 17:22
Réponse 2 du forum-climatisation climatiseurs
Disposition des conduites plus pompe de relevage
Bonjour.
Bien droite, largeur 5 cm profondeur 4 cm mini, 10 cm c'est bien, finir au marteau et burin ou marteau piqueur.
Par contre pour couder les tubes au plus court derrière, il faudra deux cintreuses adapté au diamètre des tubes 1/4-3/8 de votre UI enlever les raccords à visser et souder à l'argent la longueur de tube que vous avez besoin pour aller jusque votre UE, ces raccords seront trop gros dans la saignée et surtout en cas de fuite les soudures limitant ce genre de désagrément, il faudrait tout recaser.
Dans cette saignée, un câble 3g15², les deux tubes frigo isolés, le tube d'évacuation D 9 mm venant du flotteur a mettre dans une gaine.
Pour la SI 30 il faut une bobine de tube clair de D 9mm extérieur 6mm intérieur, le câble de liaison( type RJ45) entre le flotteur et la pompe sera trop court, il est possible d'avoir un prolongateur de 2m dans votre cas il en faudra 2.
La solution rouge sera la mieux adaptée car le flotteur de la pompe sera beaucoup plus facile à installer.
A vous de jouer.
Citation :Oui bien sur, par contre pour du béton il vous faudra une machine pour effectuer la saignée que vous pouvez louer dans une société de location d'outillage.
Est-il possible de faire ces saignées verticalement directement derrière le split
Bien droite, largeur 5 cm profondeur 4 cm mini, 10 cm c'est bien, finir au marteau et burin ou marteau piqueur.
Par contre pour couder les tubes au plus court derrière, il faudra deux cintreuses adapté au diamètre des tubes 1/4-3/8 de votre UI enlever les raccords à visser et souder à l'argent la longueur de tube que vous avez besoin pour aller jusque votre UE, ces raccords seront trop gros dans la saignée et surtout en cas de fuite les soudures limitant ce genre de désagrément, il faudrait tout recaser.
Dans cette saignée, un câble 3g15², les deux tubes frigo isolés, le tube d'évacuation D 9 mm venant du flotteur a mettre dans une gaine.
Pour la SI 30 il faut une bobine de tube clair de D 9mm extérieur 6mm intérieur, le câble de liaison( type RJ45) entre le flotteur et la pompe sera trop court, il est possible d'avoir un prolongateur de 2m dans votre cas il en faudra 2.
La solution rouge sera la mieux adaptée car le flotteur de la pompe sera beaucoup plus facile à installer.
A vous de jouer.
22 août 2025 à 17:59
Réponse 3 du forum-climatisation climatiseurs
Disposition des conduites plus pompe de relevage
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
22 août 2025 à 18:16
Réponse 4 du forum-climatisation climatiseurs
Disposition des conduites plus pompe de relevage
Merci pour les conseils, comme on dit YAPUKA !
Pour cintrer les tubes, est-ce qu'un simple fil à cintrer à insérer dans les tuyaux peut suffire? (je n'ai pas encore acheté les splits, mais j'ai l'impression que je vais être gêné pour manipuler une cintreuse si près de l'appareil).
Pour cintrer les tubes, est-ce qu'un simple fil à cintrer à insérer dans les tuyaux peut suffire? (je n'ai pas encore acheté les splits, mais j'ai l'impression que je vais être gêné pour manipuler une cintreuse si près de l'appareil).
23 août 2025 à 06:22
