Bonjour Gatsso,

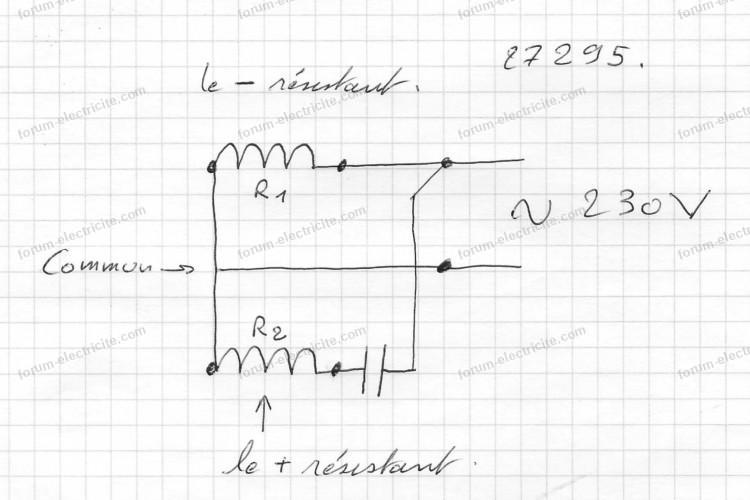

Il suffit donc d'approvisionner un condensateur moteur.
Cordialement.
Il suffit donc d'approvisionner un condensateur moteur.
Cordialement.
21 juillet 2025 à 20:32

Bonjour Fab.
Votre question est spécifique, mais comme rappelé, le choix du matériel ne peut être celui d'un forum.
Il dépend de considérations techniques locales pour lesquelles il faut être sur place, et avoir des connaissances pointues du métier. C'est pour cela que si vous êtes dans une impasse il faut voir avec des collègues spécialisés.
Les contributeurs du forum ne veulent pas ne pas vous répondre, mais ne peuvent s'engager sur des choix qui pourraient engager votre responsabilité.
D'autant plus, comme déjà signalé, que le forum pratique l'entraide et non la prescription.
Nul ne doute que grâce à vos capacités vous sortirez de ce mauvais pas.
Attendons d'autres avis, si possible plus éclairés techniquement.
Cordialement.
Votre question est spécifique, mais comme rappelé, le choix du matériel ne peut être celui d'un forum.
Il dépend de considérations techniques locales pour lesquelles il faut être sur place, et avoir des connaissances pointues du métier. C'est pour cela que si vous êtes dans une impasse il faut voir avec des collègues spécialisés.
Les contributeurs du forum ne veulent pas ne pas vous répondre, mais ne peuvent s'engager sur des choix qui pourraient engager votre responsabilité.
D'autant plus, comme déjà signalé, que le forum pratique l'entraide et non la prescription.
Nul ne doute que grâce à vos capacités vous sortirez de ce mauvais pas.
Attendons d'autres avis, si possible plus éclairés techniquement.
Cordialement.
21 juillet 2025 à 08:57

Ce n'est pas un logo, mais un symbole de bouton poussoir normalement ouvert, donc à fermeture.
19 juillet 2025 à 14:35

Ben, il y en a encore une autre. le ma/h n'existe pas. / = par, comme la vitesse en km/h (et non, comme souvent entendu, le km.h qui n'existe pas).
Faites une photo de ce que vous voyez ou bien recopiez avec exactitude (minuscules, majuscules, . ou /)
La source de 5 V et la charge (la micro-pompe) semblent être compatibles. Il faut faire l'essai dès que possible.
Faites une photo de ce que vous voyez ou bien recopiez avec exactitude (minuscules, majuscules, . ou /)
La source de 5 V et la charge (la micro-pompe) semblent être compatibles. Il faut faire l'essai dès que possible.
19 juillet 2025 à 12:43

Bonjour Vince12000,
Il aurait été intéressant de préciser d'où vous avez extrait ce dessin, qui n'est pas un logo, mais un symbole.
Et également pourquoi vous avez besoin de ce renseignement.
Cordialement.
Il aurait été intéressant de préciser d'où vous avez extrait ce dessin, qui n'est pas un logo, mais un symbole.
Et également pourquoi vous avez besoin de ce renseignement.
Cordialement.
19 juillet 2025 à 12:27

Bonjour AbouBastien75,
L'absence de retour semble montrer qu'il n'y avait pas urgence à tenter de vous aider.
L'absence de retour semble montrer qu'il n'y avait pas urgence à tenter de vous aider.
19 juillet 2025 à 09:08

Bonjour Pablo87,
On comprend la tension de 5 volts (5 V).
On ne sait ce qu'est un paramètre exprimé en mh.
Vous faites l'essai et vous verrez bien.
Cordialement.
On comprend la tension de 5 volts (5 V).
On ne sait ce qu'est un paramètre exprimé en mh.
Vous faites l'essai et vous verrez bien.
Cordialement.
19 juillet 2025 à 09:04

Bonjour,
Si l'abonnement souscrit est de 6 kVA, le compteur supposé Linky limite l'intensité à 30 ampères (30 A). Le disjoncteur de branchement doit être calibré à son maximum, supposé 45 A.
On choisit alors le calibre des interrupteurs différentiels, soit 45 A dans ce cas. Le calibre le plus proche est 40 A. On peut alors mettre des ID 63 A.
Sinon on fait pareil en chargeant avec une grosse lampe par exemple, puis on débranche successivement chaque neutre.
Mais tout cela vous devez le savoir.
Cordialement.
Citation :On ne raisonne pas ainsi. Le disjoncteur de branchement est calibré en intensité, pas en puissance apparente.
sachant que l'addition des disjoncteurs restera inférieure à 63A.
Si l'abonnement souscrit est de 6 kVA, le compteur supposé Linky limite l'intensité à 30 ampères (30 A). Le disjoncteur de branchement doit être calibré à son maximum, supposé 45 A.
On choisit alors le calibre des interrupteurs différentiels, soit 45 A dans ce cas. Le calibre le plus proche est 40 A. On peut alors mettre des ID 63 A.
Citation :Personnellement on utilise une pince ampéremétrique en chargeant chaque circuit, et en vérifiant que intensité phase = intensité neutre.
comment savoir quelle phase va avec quel neutre.
Sinon on fait pareil en chargeant avec une grosse lampe par exemple, puis on débranche successivement chaque neutre.
Mais tout cela vous devez le savoir.
Cordialement.
18 juillet 2025 à 22:57

Bonjour Rom169.
Dommage que vous n'ayez pas répondu à cette question essentielle pourtant posée en tête de contribution : "Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?"
Vous êtes condamné à investiguer en profondeur : "Il faut voir comment cette prise est alimentée depuis le tableau de répartition."
Et réviser les distributions en monophasé et en triphasé.
Cordialement.
Dommage que vous n'ayez pas répondu à cette question essentielle pourtant posée en tête de contribution : "Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?"
Citation :Ce serait donc du triphasé 230 V / 400 V sans neutre.
j'ai mesuré 3 tension de 400 v entre chaque trou
Citation :Non. S'il y a trois tensions de 400 V il n'y a pas de neutre.
j'imagine que cela veut dire qu'il y a deux phases et un neutre mais pas de terre.
Vous êtes condamné à investiguer en profondeur : "Il faut voir comment cette prise est alimentée depuis le tableau de répartition."
Et réviser les distributions en monophasé et en triphasé.
Cordialement.
18 juillet 2025 à 14:38

Bonjour.
Pour être précis, c'est l'ensemble panneaux + batterie + onduleur qui délivre du 230 V 50 Hz, ou batterie + onduleur (avec autonomie réduite).
La protection différentielle fonctionne avec le réseau dès que du courant est dérivé vers la terre suite à un défaut d'isolement du récepteur, ou un contact accidentel d'un opérateur avec une phase, le neutre réseau étant relié à la terre.
Pour ce qui concerne la sortie de l'onduleur, on ne peut argumenter.
C'est pour cela que la notice de l'onduleur devrait aborder ce point.
Si vous arrivez à faire fonctionner le gros électroménager en plein jour c'est déjà bien.
La nuit, l'autonomie est celle de la batterie tampon. Et avec 75 Ah on ne va pas bien loin.
On vous laisse expérimenter.
Cordialement.
Pour être précis, c'est l'ensemble panneaux + batterie + onduleur qui délivre du 230 V 50 Hz, ou batterie + onduleur (avec autonomie réduite).
La protection différentielle fonctionne avec le réseau dès que du courant est dérivé vers la terre suite à un défaut d'isolement du récepteur, ou un contact accidentel d'un opérateur avec une phase, le neutre réseau étant relié à la terre.
Pour ce qui concerne la sortie de l'onduleur, on ne peut argumenter.
C'est pour cela que la notice de l'onduleur devrait aborder ce point.
Si vous arrivez à faire fonctionner le gros électroménager en plein jour c'est déjà bien.
La nuit, l'autonomie est celle de la batterie tampon. Et avec 75 Ah on ne va pas bien loin.
On vous laisse expérimenter.
Cordialement.
18 juillet 2025 à 14:31

Bonjour Pauline73540.
Quelques remarques en passant,
Le gaz de la citerne et les gaz de combustion sont différents, mais dangereux l'un comme l'autre pour les occupants.
On ne sait à quel produit et à quelle concentration le détecteur réagit. Que dit sa notice ?
On ne voit pas la relation entre un changement de carte et l'odeur des gaz de combustion qui ne sont pas liés.
Le phénomène doit être antérieur au changement de carte.
L'intervention d'un autre chauffagiste expérimenté pourrait être nécessaire.
Le changement de place de la ventouse est-il une option ?
Les pompiers pourraient peut-être vous renseigner concernant le détecteur.
En intervention asphyxie ils mettent en œuvre des analyseurs de CO ou CO2 pour ce que nous en connaissons.
En attendant, vous ventilez l'habitat avec la VMC et l'ouverture des fenêtres autres que celles à proximité de la ventouse.
Vous ne pouvez laisser la situation telle qu'elle est.
Ce qui est inquiétant est le déclenchement du détecteur.
Attendons d'autres avis.
Cordialement.
Quelques remarques en passant,
Le gaz de la citerne et les gaz de combustion sont différents, mais dangereux l'un comme l'autre pour les occupants.
On ne sait à quel produit et à quelle concentration le détecteur réagit. Que dit sa notice ?
On ne voit pas la relation entre un changement de carte et l'odeur des gaz de combustion qui ne sont pas liés.
Le phénomène doit être antérieur au changement de carte.
L'intervention d'un autre chauffagiste expérimenté pourrait être nécessaire.
Le changement de place de la ventouse est-il une option ?
Les pompiers pourraient peut-être vous renseigner concernant le détecteur.
En intervention asphyxie ils mettent en œuvre des analyseurs de CO ou CO2 pour ce que nous en connaissons.
En attendant, vous ventilez l'habitat avec la VMC et l'ouverture des fenêtres autres que celles à proximité de la ventouse.
Vous ne pouvez laisser la situation telle qu'elle est.
Ce qui est inquiétant est le déclenchement du détecteur.
Attendons d'autres avis.
Cordialement.
18 juillet 2025 à 09:26

Re.
Suite à vos éclaircissements, nous avons regardé les caractéristiques de la batterie EcoFlow Delta Pro.
Nous y avons trouvé les renseignements commerciaux suivants :
Capacité 3 600 Wh, puissance effective (?) 3 600 W, capacité de la batterie au lithium 75 Ah.
Le système est muni d'un onduleur interne ce qui permet d'alimenter une charge à déterminer.
Pas trouvé la notice.
Le paramètre intéressant de la batterie est sa capacité, soit 75 Ah, comme une batterie d'automobile sans performances particulière. Ce nous semble peu, ce qui laisse penser que l'autonomie est réduite et qu'il faut donc que les panneaux solaires soient actifs.
La charge à alimenter par l'inverseur doit être réduite.
Si le système fonctionne comme vous le précisez, rajouter un inverseur et remplacer les fusibles par des disjoncteurs modulaires ne présente aucune difficulté.
Néanmoins, si la batterie est rapidement vidée, tout l'habitat sera dans le noir et il faudra alors une intervention pour basculer l'inverseur en position Enedis.
On ne voit pas bien comment fonctionne ce qui est entouré en vert.
L'autre problème est la protection différentielle 30 mA dont on se demande comment elle peut fonctionner avec l'onduleur en service.
Pour terminer on rappelle qu'un tableau secondaire s'alimente depuis le tableau principal par l'intermédiaire d'un disjoncteur. Dans votre cas, l'arrivée sur le tableau secondaire devrait se faire sur un interrupteur sectionneur car il y a plusieurs ID.
Vu d'ici, on voit qu'il y a une grosse dépense, des panneaux de puissance réduite, une faible charge à alimenter, mais pas de lave-linge par exemple.
La protection différentielle est à définir. Il n'est pas certain qu'une borne de l'onduleur soit reliée à la terre.
C'est pour cela que nous aurions aimé consulter la notice.
L’investissement dans cette très petite installation nous semble d'un montant prohibitif par rapport au gain attendu.
Cordialement.
Suite à vos éclaircissements, nous avons regardé les caractéristiques de la batterie EcoFlow Delta Pro.
Nous y avons trouvé les renseignements commerciaux suivants :
Capacité 3 600 Wh, puissance effective (?) 3 600 W, capacité de la batterie au lithium 75 Ah.
Le système est muni d'un onduleur interne ce qui permet d'alimenter une charge à déterminer.
Pas trouvé la notice.
Le paramètre intéressant de la batterie est sa capacité, soit 75 Ah, comme une batterie d'automobile sans performances particulière. Ce nous semble peu, ce qui laisse penser que l'autonomie est réduite et qu'il faut donc que les panneaux solaires soient actifs.
La charge à alimenter par l'inverseur doit être réduite.
Si le système fonctionne comme vous le précisez, rajouter un inverseur et remplacer les fusibles par des disjoncteurs modulaires ne présente aucune difficulté.
Néanmoins, si la batterie est rapidement vidée, tout l'habitat sera dans le noir et il faudra alors une intervention pour basculer l'inverseur en position Enedis.
On ne voit pas bien comment fonctionne ce qui est entouré en vert.
L'autre problème est la protection différentielle 30 mA dont on se demande comment elle peut fonctionner avec l'onduleur en service.
Pour terminer on rappelle qu'un tableau secondaire s'alimente depuis le tableau principal par l'intermédiaire d'un disjoncteur. Dans votre cas, l'arrivée sur le tableau secondaire devrait se faire sur un interrupteur sectionneur car il y a plusieurs ID.
Citation :On ne sait pas ce que c'est.
les 2 mois powerstream.
Vu d'ici, on voit qu'il y a une grosse dépense, des panneaux de puissance réduite, une faible charge à alimenter, mais pas de lave-linge par exemple.
La protection différentielle est à définir. Il n'est pas certain qu'une borne de l'onduleur soit reliée à la terre.
C'est pour cela que nous aurions aimé consulter la notice.
Citation :Il ne doit pas y avoir grand chose à alimenter, quelques éclairages ?, aucun gros électroménager.
ma batterie suffit largement pour avoir une consommation de 0 pendant la nuit, du moins en été.
L’investissement dans cette très petite installation nous semble d'un montant prohibitif par rapport au gain attendu.
Cordialement.
17 juillet 2025 à 23:39

Vous ne pourrez pas faire grand chose vous même.
Le recours à l’installateur, qui doit posséder le schéma de câblage de l'ensemble, semble être la seule solution, hormis d'aller voir chez un voisin comment l'appareil est branché, et à condition que les couleurs et les fonctions soient identiques.
Cordialement.
Le recours à l’installateur, qui doit posséder le schéma de câblage de l'ensemble, semble être la seule solution, hormis d'aller voir chez un voisin comment l'appareil est branché, et à condition que les couleurs et les fonctions soient identiques.
Cordialement.
17 juillet 2025 à 12:42

Bonjour EL80.
Pour information : "L'EL80 est une lampe pentode utilisée principalement dans les amplificateurs à lampes de 1953 à 1962"
Une tentative de recherche sur le net avec les mots clé test dérive empêchée chauffage signale notamment : " Une dérivation empêchée dans un système de chauffage se réfère généralement à une situation où la voie de dérivation ne fonctionne pas correctement, empêchant la circulation du fluide caloporteur à travers cette branche.
Cela peut entraîner des déséquilibres dans la distribution de chaleur, une inefficacité du système, ou des problèmes de régulation thermique."
L'intervention d'un professionnel semble être la seule solution, vu les vérifications à effectuer.
Voir aussi le SAV Chappée :
Pour contacter le SAV Chappée, vous pouvez appeler le 09.83.70.71.61 pour une assistance 24h/24 et 7j/7 en Île-de-France, ou localiser un technicien qualifié via leur site en entrant votre code postal ou ville.
Cordialement.
Pour information : "L'EL80 est une lampe pentode utilisée principalement dans les amplificateurs à lampes de 1953 à 1962"
Citation :C'est peu probable, il faut être chauffagiste spécialisé et expérimenté sur ce produit.
Quelqu'un aurait-il une idée de la cause ?
Une tentative de recherche sur le net avec les mots clé test dérive empêchée chauffage signale notamment : " Une dérivation empêchée dans un système de chauffage se réfère généralement à une situation où la voie de dérivation ne fonctionne pas correctement, empêchant la circulation du fluide caloporteur à travers cette branche.
Cela peut entraîner des déséquilibres dans la distribution de chaleur, une inefficacité du système, ou des problèmes de régulation thermique."
L'intervention d'un professionnel semble être la seule solution, vu les vérifications à effectuer.
Voir aussi le SAV Chappée :
Pour contacter le SAV Chappée, vous pouvez appeler le 09.83.70.71.61 pour une assistance 24h/24 et 7j/7 en Île-de-France, ou localiser un technicien qualifié via leur site en entrant votre code postal ou ville.
Cordialement.
17 juillet 2025 à 11:49

Bonjour.
La recherche sur le site comelitgroup : Comelit Immotec Pi202IS donne ce résultat : Nous sommes désolés, la recherche n’a donné aucun résultat.
Il faudrait déjà relever le branchement rue actuel en repérant les conducteurs s'il s'agit d'un habitat individuel. L'image 3 montre une certaine forme de méli-mélo.
Vous ne précisez pas si cet interphone est relatif à un habitat collectif ou individuel. Dans le collectif il faut faire intervenir l'installateur.
Désolé.
Cordialement.
Citation :Pas plus que vous, les contributeurs ne l'ont pas non plus.
J'ai perdu le papier où j'ai noté les branchements.
La recherche sur le site comelitgroup : Comelit Immotec Pi202IS donne ce résultat : Nous sommes désolés, la recherche n’a donné aucun résultat.
Il faudrait déjà relever le branchement rue actuel en repérant les conducteurs s'il s'agit d'un habitat individuel. L'image 3 montre une certaine forme de méli-mélo.
Vous ne précisez pas si cet interphone est relatif à un habitat collectif ou individuel. Dans le collectif il faut faire intervenir l'installateur.
Désolé.
Cordialement.
17 juillet 2025 à 11:30

Re.
L'expérience personnelle consiste à monter des spots encastrables sur des supports amovibles en bois et tester différentes configurations, écartement et nombre.
Vu la hauteur, une implantation d'un équivalent tube de 1,20 m en led en haut d'un mur serait suffisant. Mais il y a mieux.*
La "récup" pour la "récup" n'est pas toujours une solution.
*Ici, en plafond, vous pourriez mettre un genre de hublot led extra plat avec son diffuseur polycarbonate.
Sans récup mais avec un achat de quelques dizaines d'euros. Épaisseur moins de 50 mm.
Vous faites au mieux.
Cordialement.
L'expérience personnelle consiste à monter des spots encastrables sur des supports amovibles en bois et tester différentes configurations, écartement et nombre.
Vu la hauteur, une implantation d'un équivalent tube de 1,20 m en led en haut d'un mur serait suffisant. Mais il y a mieux.*
La "récup" pour la "récup" n'est pas toujours une solution.
*Ici, en plafond, vous pourriez mettre un genre de hublot led extra plat avec son diffuseur polycarbonate.
Sans récup mais avec un achat de quelques dizaines d'euros. Épaisseur moins de 50 mm.
Vous faites au mieux.
Cordialement.
17 juillet 2025 à 10:33

Bonjour,
Et beaucoup d'euros disponibles.
Rappelons que le moindre sèche-cheveux absorbe 2 kW.
Source : bdc.shelly.cloud
Cela ne nous avance guère.
Si vous n'êtes pas du métier, manipuler des équipements électriques sans savoir comment fonctionne le système peut amener à des catastrophes.
Ce qui est entouré en vert ne semble pas issu d'une note d'application.
Il en est de même de la batterie solaire en tête d'installation, avec mention spéciale d'une caractéristique 3 600 A/h. Cette unité n'existe pas en sciences physiques.
Tel que vous le présentez, votre projet semble mort né.
La prudence voudrait que vous n'insistiez pas dans ces conditions.
Mais on se trompe peut-être.
Une vraie installation solaire résultant d'un projet élaboré par une société spécialisée avec des techniciens expérimentés et quelques dizaines de m² de panneaux serait peut-être une solution.
A condition d'investir des milliers d'euros qui seront amortis on ne sait quand.
De toute façon, une installation électrique de ce type ne se met pas au point en quelques lignes sur forum, à partir d'une description sommaire et d'un synoptique.
Attendons d'autres avis.
Cordialement.
Citation :Intention louable, à condition d'avoir de sérieuses connaissances théoriques et pratiques en électrotechnique.
Je souhaite moderniser et améliorer mon installation électrique
Et beaucoup d'euros disponibles.
Citation := 1 600 W au plus, et par beau temps, avec le soleil au zénith, ce qui ne dure pas longtemps.
4 panneaux de 400w
Rappelons que le moindre sèche-cheveux absorbe 2 kW.
Citation :On apprend qu'il s'agit d'un relais professionnel à 3 canaux, montable sur un rail DIN avec des contacts libres de potentiel et capable de commuter 3 circuits indépendants, y compris ceux triphasés.
un Shelly Pro 3ème
Source : bdc.shelly.cloud
Cela ne nous avance guère.
Si vous n'êtes pas du métier, manipuler des équipements électriques sans savoir comment fonctionne le système peut amener à des catastrophes.
Ce qui est entouré en vert ne semble pas issu d'une note d'application.
Il en est de même de la batterie solaire en tête d'installation, avec mention spéciale d'une caractéristique 3 600 A/h. Cette unité n'existe pas en sciences physiques.
Tel que vous le présentez, votre projet semble mort né.
La prudence voudrait que vous n'insistiez pas dans ces conditions.
Mais on se trompe peut-être.
Une vraie installation solaire résultant d'un projet élaboré par une société spécialisée avec des techniciens expérimentés et quelques dizaines de m² de panneaux serait peut-être une solution.
A condition d'investir des milliers d'euros qui seront amortis on ne sait quand.
De toute façon, une installation électrique de ce type ne se met pas au point en quelques lignes sur forum, à partir d'une description sommaire et d'un synoptique.
Attendons d'autres avis.
Cordialement.
17 juillet 2025 à 10:21

Bonjour nicowa57.
Suivant la surface de la cave et sa hauteur on adapte.
Mettre au moins deux tubes genre fluo 1,20 m ou 1,5 m mais à led avec un diffuseur serait efficace et suffisant pour un sous-sol.
Cordialement.
Suivant la surface de la cave et sa hauteur on adapte.
Mettre au moins deux tubes genre fluo 1,20 m ou 1,5 m mais à led avec un diffuseur serait efficace et suffisant pour un sous-sol.
Cordialement.
16 juillet 2025 à 23:06

Bonjour Rom169.
Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?
On n'a pas la certitude que le trou inférieur corresponde à la terre. Il faudrait ouvrir le capot.
Il faut voir comment cette prise est alimentée depuis le tableau de répartition. Il faudrait qu'elle soit protégée en surintensité avec le calibre adapté à la section des conducteurs et vis à vis des défauts d'isolement par un interrupteur différentiel 30 mA.
Ce peut être un peu compliqué si vous êtes inexpérimenté.
Dans ce cas, le plus sage serait de faire intervenir un professionnel.
Pas d'adaptateur sur une antiquité.
Cordialement.
Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?
On n'a pas la certitude que le trou inférieur corresponde à la terre. Il faudrait ouvrir le capot.
Il faut voir comment cette prise est alimentée depuis le tableau de répartition. Il faudrait qu'elle soit protégée en surintensité avec le calibre adapté à la section des conducteurs et vis à vis des défauts d'isolement par un interrupteur différentiel 30 mA.
Ce peut être un peu compliqué si vous êtes inexpérimenté.
Dans ce cas, le plus sage serait de faire intervenir un professionnel.
Pas d'adaptateur sur une antiquité.
Cordialement.
16 juillet 2025 à 23:03

Bonjour Rollingpod,
Ici aussi il y a du retard.
Ce qui est urgent peut attendre.
Ce qui ne l'est pas attendra.
Cordialement.
Ici aussi il y a du retard.
Ce qui est urgent peut attendre.
Ce qui ne l'est pas attendra.
Citation :Attendez vous néanmoins à devoir remplacer le système par des leds pour ameublement, qu'il faudra choisir en fonction des caractéristiques du faisceau, la température de couleur, la puissance, l'encombrement, l'alimentation.
Et miracle ça marche
Cordialement.
16 juillet 2025 à 11:09

Bonjour Tiflo.
Ce qui nous étonne est la section envisagée pour l'alimentation d'un tableau secondaire.
On rappelle juste quelques intensités assignées pour les disjoncteurs de branchement :
- 45 A et 10 mm², soit 10,3 kVA en mono et trois fois plus en tri
- 60 A et 16 mm², soit 14 kVA en mono et trois fois plus en tri
- 90 A et 25 mm², 21 kVA en mono et trois fois plus en tri
Certes, la distance est à prendre en compte pour ce qui concerne la chute de tension. D'où la question posée.
La ligne peut être en rigide multibrins (sans en couper), mais on préfère les liaisons en conducteurs souples avec embouts de câblage.
Si le répartiteur ne convient pas, il faut prendre le modèle au dessus.
4 004 10 ou 4 004 06 Legrand.
Cordialement.
Ce qui nous étonne est la section envisagée pour l'alimentation d'un tableau secondaire.
On rappelle juste quelques intensités assignées pour les disjoncteurs de branchement :
- 45 A et 10 mm², soit 10,3 kVA en mono et trois fois plus en tri
- 60 A et 16 mm², soit 14 kVA en mono et trois fois plus en tri
- 90 A et 25 mm², 21 kVA en mono et trois fois plus en tri
Certes, la distance est à prendre en compte pour ce qui concerne la chute de tension. D'où la question posée.
Citation :Rappel : le départ de la ligne qui alimente le tableau secondaire ne se fait pas sur le répartiteur, mais sur un disjoncteur lui même alimenté par le répartiteur issu de la ligne reliée au disjoncteur de branchement. *La protection différentielle est dans le tableau secondaire, éventuellement en aval d'un *interrupteur sectionneur s'il y a plusieurs interrupteurs différentiels 30 mA.
car celui-ci est bien fait*
La ligne peut être en rigide multibrins (sans en couper), mais on préfère les liaisons en conducteurs souples avec embouts de câblage.
Si le répartiteur ne convient pas, il faut prendre le modèle au dessus.
4 004 10 ou 4 004 06 Legrand.
Cordialement.
16 juillet 2025 à 10:52

Bonjour AbouBastien75,
- L'eau coule t-elle, mais froide ?
- Le circuit d'eau chaude reste désespérément sans eau qui coule.
On rappelle que l'alimentation se fait par un groupe de sécurité. Celui-ci comporte en entrée un clapet anti-retour. S'il est entartré, il se peut que l'eau ne rentre pas.
Si c'est le cas, on change le groupe pour 30 € environ, sans avoir besoin de vidanger le circuit.
A suivre.
Cordialement.
Citation :Bigre, on sait que c'est une opération pas facile car après remontage il peut y avoir fuite. Tant mieux si votre chauffe-eau retrouve ses capacités pour quelques années.
sachant que je l'ai détartré il y a quelques temps.
Citation :Il faudrait préciser :
ne semble pas alimenter les tuyaux d'eau chaude.
- L'eau coule t-elle, mais froide ?
- Le circuit d'eau chaude reste désespérément sans eau qui coule.
On rappelle que l'alimentation se fait par un groupe de sécurité. Celui-ci comporte en entrée un clapet anti-retour. S'il est entartré, il se peut que l'eau ne rentre pas.
Si c'est le cas, on change le groupe pour 30 € environ, sans avoir besoin de vidanger le circuit.
A suivre.
Cordialement.
16 juillet 2025 à 09:09

Bonjour Jof123.
Il y a quelques problèmes.
Le fait qu'il y ait deux tableaux éloignés est à prendre en compte.
Au niveau du schéma, tout ce qui est liaison neutre est en bleu.
Le contact C1C2 coupe la phase, pas le neutre. La phase directe serait alors en rouge, la phase coupée en marron.
Les protections par interrupteur(s ?) différentiel(s ?) 30 mA ne sont pas représentées. S'il y a 2 ID, ils pourront déclencher. En effet, on voit bien 2 lignes Ph + N, mais comment sont-elles alimentées et protégées vis à vis des défauts d'isolement ?
Vous pouvez rajouter un petit tableau à côté du principal pour y mettre un éventuel DJ 2 A pour protéger le circuit du contact C1C2. On rappelle qu'il y a un fusible en série avec C1C2 au niveau du compteur supposé Linky. Ce petit tableau permettrait aussi de disposer d'un peu de place pour une extension éventuelle.
Une solution simple serait que le contact C1C2 alimente un petit relais avec 2 contacts à fermeture. Ainsi, les deux commandes seraient séparées, de même que les lignes chauffe-eau. Voir ici pour quelques explications supplémentaires :
Problème branchement cumulus HC et HP
Vous pouvez consulter ce sujet apparenté : Brancher deux chauffe-eau contacteurs jour nuit tableaux différents où des solutions sont proposées.
Attendons d'autres avis, notamment celui de l'ami CMT qui a déjà traité ce sujet comme vous avez pu voir.
L'ami Bob a également traité ce sujet.
Cordialement.
Il y a quelques problèmes.
Le fait qu'il y ait deux tableaux éloignés est à prendre en compte.
Au niveau du schéma, tout ce qui est liaison neutre est en bleu.
Le contact C1C2 coupe la phase, pas le neutre. La phase directe serait alors en rouge, la phase coupée en marron.
Les protections par interrupteur(s ?) différentiel(s ?) 30 mA ne sont pas représentées. S'il y a 2 ID, ils pourront déclencher. En effet, on voit bien 2 lignes Ph + N, mais comment sont-elles alimentées et protégées vis à vis des défauts d'isolement ?
Vous pouvez rajouter un petit tableau à côté du principal pour y mettre un éventuel DJ 2 A pour protéger le circuit du contact C1C2. On rappelle qu'il y a un fusible en série avec C1C2 au niveau du compteur supposé Linky. Ce petit tableau permettrait aussi de disposer d'un peu de place pour une extension éventuelle.
Une solution simple serait que le contact C1C2 alimente un petit relais avec 2 contacts à fermeture. Ainsi, les deux commandes seraient séparées, de même que les lignes chauffe-eau. Voir ici pour quelques explications supplémentaires :
Problème branchement cumulus HC et HP
Vous pouvez consulter ce sujet apparenté : Brancher deux chauffe-eau contacteurs jour nuit tableaux différents où des solutions sont proposées.
Attendons d'autres avis, notamment celui de l'ami CMT qui a déjà traité ce sujet comme vous avez pu voir.
L'ami Bob a également traité ce sujet.
Cordialement.
16 juillet 2025 à 08:56

On comprend votre désarroi.
Si vous aviez signalé que vous interveniez à la demande d'un client qui exige ce qui s’apparente à une bidouille, on vous aurait répondu la même chose et cela aurait évité des généralités et de longs développements.
En aucun cas il n'a été écrit ni suggéré cela. C'est grave.
Votre responsabilité est engagée dès l'instant où vous n'appliquez pas les règles de sécurité inhérentes à l'équipement.
Mais malheureusement, les fautes professionnelles existent.
On rappelle aussi que des voyants signalant l'état électrique de la machine sont obligatoires.
Pour les couvreurs c'est pareil. Les sécurisations sont partagées.
Désolé d'avoir mis en évidence l'absence de sécurité, et votre mise en porte à faux par le client, même si cela vous importune, ce qu'on comprend.
Nous remplissons notre rôle de contributeurs en abordant des points auxquels l'invité ne pense pas toujours.
L'avis de l'Apave serait intéressant à connaitre.
Cordialement.
Citation :Vous ne l'avez pas précisé initialement.
sans en connaître le contexte exacte.
Si vous aviez signalé que vous interveniez à la demande d'un client qui exige ce qui s’apparente à une bidouille, on vous aurait répondu la même chose et cela aurait évité des généralités et de longs développements.
Citation :Il faut relire les contributions.
pour shunter des sécurité comme vous le prétendez.
En aucun cas il n'a été écrit ni suggéré cela. C'est grave.
Votre responsabilité est engagée dès l'instant où vous n'appliquez pas les règles de sécurité inhérentes à l'équipement.
Citation :Votre rôle est d'être conseil et de faire comprendre au client qu'on ne peut pas faire n'importe quoi parce qu'il en a envie.
Donc le client souhaite que l'échelle désactive le circuit de commande par sécurité pendant l'intervention .
Citation :Il faut considérer que c'est impossible si les interventions sont faites dans les règles, il y a des procédures pour consigner une alimentation et cela est enseigné.
si jamais quelqu'un enlève le cadenas
Mais malheureusement, les fautes professionnelles existent.
On rappelle aussi que des voyants signalant l'état électrique de la machine sont obligatoires.
Citation :Se justifier permet d'éviter des accidents quand les réglementations machines sont ignorées.
C'est quand même dommage et usant de devoir se justifier pour des préjugés.
Citation :Quel que soit l'âge du pont, il doit y avoir deux techniciens responsables l'un de l'autre en intervention.
pendant qu'une personne intervient sur le pont car comme dot précédemment ce sont se vieux pont
Pour les couvreurs c'est pareil. Les sécurisations sont partagées.
Désolé d'avoir mis en évidence l'absence de sécurité, et votre mise en porte à faux par le client, même si cela vous importune, ce qu'on comprend.
Nous remplissons notre rôle de contributeurs en abordant des points auxquels l'invité ne pense pas toujours.
L'avis de l'Apave serait intéressant à connaitre.
Cordialement.
16 juillet 2025 à 00:08

Il ne s'agit pas de vous juger, mais de vous mettre en garde.
Les invités habituels de ce forum savent que les projets à vocation industrielle seront détaillés si cela est possible et critiqués.
Le maitre mot étant sécurité, et éventuellement utilité dans le cas du domestique.
Ce qui est contraire à toute commande de sécurité, ne serait-ce qu'un touret à meuler ou le hachoir à viande du boucher.
Mais nous n'avons pas accès à l'ensemble du schéma.
Ce que vous envisagez est une bidouille dangereuse, rajouter l'équivalent d'un fin de course à ouverture commandé par une échelle.
Ce que vous suggérez de faire est une aberration technologique où les conditions de sécurité seraient mises à mal.
Vous confondez contacteur et contact. C'est embêtant.
La réglementation des ponts impose une visite technique périodique où les conditions de sécurité sont examinées. L'Apave aurait peut-être quelques remarques à effectuer.
On vous laisse conclure sur la pertinence de votre projet vis à vis des conditions de sécurité du pont roulant, alors qu'on sait que c'est une machine dangereuse par nature.
On aimerait que l'ami 1Insp passe par ici.
Cordialement.
Les invités habituels de ce forum savent que les projets à vocation industrielle seront détaillés si cela est possible et critiqués.
Le maitre mot étant sécurité, et éventuellement utilité dans le cas du domestique.
Citation :Oui, comme l'ami lecreusois l'a montré. Mais en cas d'accident et (ou) de non conformité vis à vis de la sécurité, vous seul et peut-être votre hiérarchie seraient en cause, pas le forum. Néanmoins, vous aurez été averti.
je demande une simple information qui est des plus simple pour vous j'imagine.
Citation :Non. L'alimentation du pont est au niveau du trolley. Il y a confusion entre alimentation du pont et coupure du circuit de commande, qui n'est effective que lors de l'ouverture du contact. Il est probable que la commande soit de nouveau active sans avoir intervention de l'opérateur dès fermeture du contact.
lorsque je pose l'échelle coupe l'alimentation du pont
Ce qui est contraire à toute commande de sécurité, ne serait-ce qu'un touret à meuler ou le hachoir à viande du boucher.
Mais nous n'avons pas accès à l'ensemble du schéma.
Ce que vous envisagez est une bidouille dangereuse, rajouter l'équivalent d'un fin de course à ouverture commandé par une échelle.
Citation :C'est néanmoins ce ce que vous comptez faire car mettre l'échelle en espérant que le contact soit ouvert, sans garantie qu'il le soit, et utiliser l'échelle en montant dessus, n'est pas une utilisation normale et pour l'échelle et pour la sécurité du pont et de ceux qui l'utilisent. Et le trolley est toujours sous tension.
je n'intervient pas dessus sans qu'il soit mise en sécurité
Ce que vous suggérez de faire est une aberration technologique où les conditions de sécurité seraient mises à mal.
Citation :Si vous n'êtes pas électrotechnicien et non habilité pour intervenir comme vous pensez pouvoir le faire, votre hiérarchie est en faute.
comment et ou installer l'alimentation de mon contacteur ?
Vous confondez contacteur et contact. C'est embêtant.
La réglementation des ponts impose une visite technique périodique où les conditions de sécurité sont examinées. L'Apave aurait peut-être quelques remarques à effectuer.
On vous laisse conclure sur la pertinence de votre projet vis à vis des conditions de sécurité du pont roulant, alors qu'on sait que c'est une machine dangereuse par nature.
On aimerait que l'ami 1Insp passe par ici.
Cordialement.
15 juillet 2025 à 22:45

Bonjour Tiflo.
Vous n'en dites pas assez.
S'agit-il d'un habitat classique.
Quelle est la puissance souscrite ?
Quelles intensités vont être consommées par le tableau secondaire ? En mono ou en tri ?
A quelle distance du tableau de répartition principal ?
On vous laisse vous documenter sur les intensités assignées des conducteurs envisagés en fonction de leur section.
On rappelle qu'un départ vers un tableau secondaire nécessite le branchement d'un disjoncteur en amont.
Pensez vous avoir les capacités suffisantes en électricité pour dimensionner la section des conducteurs ?
Cordialement.
Vous n'en dites pas assez.
S'agit-il d'un habitat classique.
Quelle est la puissance souscrite ?
Quelles intensités vont être consommées par le tableau secondaire ? En mono ou en tri ?
A quelle distance du tableau de répartition principal ?
On vous laisse vous documenter sur les intensités assignées des conducteurs envisagés en fonction de leur section.
On rappelle qu'un départ vers un tableau secondaire nécessite le branchement d'un disjoncteur en amont.
Pensez vous avoir les capacités suffisantes en électricité pour dimensionner la section des conducteurs ?
Cordialement.
15 juillet 2025 à 20:36

Bonjour olymp25.
Il n'y a pas lieu d'intervenir sur le condensateur moteur.
Le lave-vaisselle peut fonctionner sans filtre antiparasite.
S'il n'y a pas de déclenchement d'un DDR, le filtre peut être en cause.
Le problème est que le filtre est un circuit complet avec le cordon secteur.
Pour 142,95 € ttc, montant quelque peu exagéré, on réfléchit.
L'enlever réclame certaines capacités, d'autant plus qu'il faut laisser la terre branchée.
On peut aussi tester la continuité entre phase ou neutre et la borne terre ; on doit trouver l’infini ou pas loin.
Il peut y avoir d'autres causes de déclenchement d'un DDR.
Cordialement.
Il n'y a pas lieu d'intervenir sur le condensateur moteur.
Le lave-vaisselle peut fonctionner sans filtre antiparasite.
S'il n'y a pas de déclenchement d'un DDR, le filtre peut être en cause.
Le problème est que le filtre est un circuit complet avec le cordon secteur.
Pour 142,95 € ttc, montant quelque peu exagéré, on réfléchit.
L'enlever réclame certaines capacités, d'autant plus qu'il faut laisser la terre branchée.
On peut aussi tester la continuité entre phase ou neutre et la borne terre ; on doit trouver l’infini ou pas loin.
Il peut y avoir d'autres causes de déclenchement d'un DDR.
Cordialement.
15 juillet 2025 à 20:07

Bonjour Cab.
Ce n'est pas infaisable, mais c'est une mauvaise idée qui ne serait pas validée par un organisme de contrôle.
Pour intervenir sur le pont il faut une coupure générale cadenassée.
On vous invite à parcourir le document ED6105 sur la sécurité des ponts roulants.
Mots clés sur le net : ED6105 pont roulant
Il serait préférable de vous rapprocher d'une société spécialisée qui saura mettre en œuvre la réglementation machines correspondant à celle des ponts roulants.
Ne mettez pas votre responsabilité en jeu avec une initiative malheureuse qui ne manquerait pas de vous être reprochée en cas d'accident.
Cordialement.
Ce n'est pas infaisable, mais c'est une mauvaise idée qui ne serait pas validée par un organisme de contrôle.
Pour intervenir sur le pont il faut une coupure générale cadenassée.
On vous invite à parcourir le document ED6105 sur la sécurité des ponts roulants.
Mots clés sur le net : ED6105 pont roulant
Citation :Ce n'est pas un contacteur.
contacteur NF
Il serait préférable de vous rapprocher d'une société spécialisée qui saura mettre en œuvre la réglementation machines correspondant à celle des ponts roulants.
Ne mettez pas votre responsabilité en jeu avec une initiative malheureuse qui ne manquerait pas de vous être reprochée en cas d'accident.
Cordialement.
15 juillet 2025 à 18:52

Bonjour Val91.
Ce qu'on voit n'est pas conforme.
De par son fonctionnement électromécanique, le disjoncteur de branchement doit être installé verticalement et à l'endroit, donc pas comme sur la photo.
Rappel : on ne bricole pas. Comme la photo le laisse transparaitre.
Si les conducteurs de raccordement vers le tableau de répartition sont trop courts, on les change.
On peut utiliser du souple HO7V-K. La section est en relation avec le calibre maximum du disjoncteur. Ce qui ne semble pas être le cas vu la photo, probablement un calibre 15/30/45A.
"L’installation, l’entretien et le remplacement éventuel de cet appareil (DJ de branchement) doivent être effectués uniquement par un personnel qualifié"
Cordialement.
Citation :Par qui ? Il devrait y avoir une platine.
Suite au remplacement de mon disjoncteur d'abonné
Ce qu'on voit n'est pas conforme.
De par son fonctionnement électromécanique, le disjoncteur de branchement doit être installé verticalement et à l'endroit, donc pas comme sur la photo.
Rappel : on ne bricole pas. Comme la photo le laisse transparaitre.
Si les conducteurs de raccordement vers le tableau de répartition sont trop courts, on les change.
On peut utiliser du souple HO7V-K. La section est en relation avec le calibre maximum du disjoncteur. Ce qui ne semble pas être le cas vu la photo, probablement un calibre 15/30/45A.
"L’installation, l’entretien et le remplacement éventuel de cet appareil (DJ de branchement) doivent être effectués uniquement par un personnel qualifié"
Cordialement.
15 juillet 2025 à 10:59

Citation :Prendre est une chose, échanger en est une autre. Manifestement vous n'avez pas assimilé le fonctionnement d'un forum.
je suis preneur !
Cordialement.
14 juillet 2025 à 22:25

Le choix du radiateur est de la compétence d'un chauffagiste reconnu ou d'un BE spécialisé. Il saura déterminer le bon produit en fonction des caractéristiques de la distribution, de la pièce à chauffer, de ses déperditions, des consignes de température et des constantes extérieures.
On peut penser que vous êtes mandaté (propriétaire ? syndic ? autre ?) et qu'un devis descriptif a été fourni.
La pose est de votre ressort et de vos compétences, mais pas le choix du matériel.
Rappelons également que le forum ne peut être prescripteur, ce qui est plus qu'un coup de main.
Attendons d'autres avis.
Cordialement.
On peut penser que vous êtes mandaté (propriétaire ? syndic ? autre ?) et qu'un devis descriptif a été fourni.
La pose est de votre ressort et de vos compétences, mais pas le choix du matériel.
Rappelons également que le forum ne peut être prescripteur, ce qui est plus qu'un coup de main.
Attendons d'autres avis.
Cordialement.
14 juillet 2025 à 22:05

Bonjour LD,
Le plus simple est d’expérimenter sur l'établi en fils volants, en suivant les prescriptions de la notice.
Cela s'apparente aux essais de systèmes enseignés dans le supérieur, avec des étudiants déjà bien formés dans le métier, et capables d'initiatives.
Surtout pour allumer des lampes.
On vous laisse expérimenter.
Cordialement.
Le plus simple est d’expérimenter sur l'établi en fils volants, en suivant les prescriptions de la notice.
Cela s'apparente aux essais de systèmes enseignés dans le supérieur, avec des étudiants déjà bien formés dans le métier, et capables d'initiatives.
Citation :On s'interroge toujours sur l'utilité de mettre en œuvre ces fonctions dans l'habitat traditionnel.
utiliser les lumières sans remarquer la technologie domotique impliquée
Surtout pour allumer des lampes.
On vous laisse expérimenter.
Cordialement.
14 juillet 2025 à 21:51

Citation :Photographier ne se justifie pas si l'on ne touche pas aux branchements. Il ne fallait rien modifier.
mais j'ai fait l'erreur de ne pas prendre de photos
Et de toute façon, on ne photographie pas. On repère à la main avec des étiquettes et des dessins.
Citation :Sur place il faut repérer qui fait quoi, par rapport au schéma théorique du montage va et vient.
Comment faire ?
A distance, depuis le forum, on ne peut rien faire.
Il faut faire appel à un ami expérimenté.
Désolé.
Cordialement.
14 juillet 2025 à 21:37

Bonjour Fab69000,
Cordialement.
Citation :S'il s'agit d'un chauffage collectif il vaut mieux faire intervenir un professionnel qui saura répondre à votre question et effectuer l'intervention. On croit deviner qu'il faut fermer tout le réseau de chauffage et cela implique des obligations techniques et administratives s'il s'agit d'un immeuble.
Du coup si je veux changer ces radiateurs je peux mettre quoi à la place ?
Cordialement.
14 juillet 2025 à 15:58

Bonjour,
Pour régler un automatisme de portail il faut suivre pas à pas la notice de réglage.
Être expérimenté semble une condition indispensable pour comprendre comment le système fonctionne.
Ne pas l'être conduit à une impasse technologique comme vous le constatez.
Et malheureusement, à distance il est impossible d'apporter quelque aide que ce soit en quelques lignes et nous en sommes désolés.
Il est des cas où s'adresser à un professionnel est un gage de tranquillité.
Le dessin joint est trop petit et la photo ne renseigne en rien. On vous laisse vérifier les connexions.
Le système est d'autant plus compliqué qu'une application sur téléphone est possible.
Pour ce qui concerne l'usage de tous les jours et par n'importe qui (pas forcément en possession d'un téléphone), une télécommande suffit et l'on sait que cela fonctionne bien.
Vous n'avez peut-être pas fait le bon choix.
Attendons d'autres avis.
Cordialement.
Pour régler un automatisme de portail il faut suivre pas à pas la notice de réglage.
Être expérimenté semble une condition indispensable pour comprendre comment le système fonctionne.
Ne pas l'être conduit à une impasse technologique comme vous le constatez.
Et malheureusement, à distance il est impossible d'apporter quelque aide que ce soit en quelques lignes et nous en sommes désolés.
Il est des cas où s'adresser à un professionnel est un gage de tranquillité.
Le dessin joint est trop petit et la photo ne renseigne en rien. On vous laisse vérifier les connexions.
Le système est d'autant plus compliqué qu'une application sur téléphone est possible.
Pour ce qui concerne l'usage de tous les jours et par n'importe qui (pas forcément en possession d'un téléphone), une télécommande suffit et l'on sait que cela fonctionne bien.
Vous n'avez peut-être pas fait le bon choix.
Attendons d'autres avis.
Cordialement.
14 juillet 2025 à 15:51

Bonjour Cellia1984,
On se demande pourquoi changer un éclairage vous a, semble t-il, conduit à modifier le branchement de l'un ou l'autre ou les deux commutateurs va et vient. Bref, on ne comprend pas tout. Ou bien le montage était en défaut avant.
Malheureusement, ce type de dépannage se traite sur place et non en quelques lignes sur un forum.
Vous pouvez reprendre le schéma d'un montage va et vient et repérer phase directe, navettes, phase coupée vers la lampe ainsi que le neutre direct.
On aperçoit un conducteur vert/jaune qu'il faudrait relier à la terre.
Si cela n'est pas possible, il faut que le tableau de répartition comporte un ou des interrupteurs différentiels 30 mA.
Sur la photo 1 on aperçoit un conducteur rouge "en l'air" ; pourquoi ?
En quoi a consisté exactement votre intervention ?
Essayez de vous faire aider par un proche expérimenté.
Cordialement.
On se demande pourquoi changer un éclairage vous a, semble t-il, conduit à modifier le branchement de l'un ou l'autre ou les deux commutateurs va et vient. Bref, on ne comprend pas tout. Ou bien le montage était en défaut avant.
Malheureusement, ce type de dépannage se traite sur place et non en quelques lignes sur un forum.
Vous pouvez reprendre le schéma d'un montage va et vient et repérer phase directe, navettes, phase coupée vers la lampe ainsi que le neutre direct.
On aperçoit un conducteur vert/jaune qu'il faudrait relier à la terre.
Si cela n'est pas possible, il faut que le tableau de répartition comporte un ou des interrupteurs différentiels 30 mA.
Sur la photo 1 on aperçoit un conducteur rouge "en l'air" ; pourquoi ?
En quoi a consisté exactement votre intervention ?
Essayez de vous faire aider par un proche expérimenté.
Cordialement.
14 juillet 2025 à 09:58

Bonjour Lucky02584,
Quelle réponse attendez-vous à votre question, et sur quelles données faudrait-il que les contributeurs habituels ou occasionnels se fondent pour fournir une réponse circonstanciée ?
Référez- vous au schéma de raccordement du volet roulant.
Cordialement.
Quelle réponse attendez-vous à votre question, et sur quelles données faudrait-il que les contributeurs habituels ou occasionnels se fondent pour fournir une réponse circonstanciée ?
Référez- vous au schéma de raccordement du volet roulant.
Cordialement.
13 juillet 2025 à 15:19

Le symbole est un double carré, un petit et un grand l'un dans l'autre.
Sinon, il y a une borne de terre reliée à la partie métallique.
Sur le net : symbole double isolation
Ici il y a des spots led encastrés sans terre, par contre, les petites appliques avec lampe GU10 sont raccordées à la terre.
Les convecteurs rayonnants modernes sont à double isolation, donc sans raccordement à a terre.
Les bornes lumineuses installées à l'extérieur sont à raccorder à la terre.
Sinon, il y a une borne de terre reliée à la partie métallique.
Sur le net : symbole double isolation
Ici il y a des spots led encastrés sans terre, par contre, les petites appliques avec lampe GU10 sont raccordées à la terre.
Les convecteurs rayonnants modernes sont à double isolation, donc sans raccordement à a terre.
Les bornes lumineuses installées à l'extérieur sont à raccorder à la terre.
Citation :Il ne faut pas que de l'eau suinte d'une liaison phase ou neutre vers la terre. Sinon, un ID 30 mA déclenche.
En ouvrant la BD j'ai trouvé beaucoup d'humidité.
12 juillet 2025 à 15:17

Bonjour bricorenn.
Pour déterminer la résistance d'un enroulement il faut totalement le déconnecter, ou au moins une borne sur les deux.
Les valeurs trouvées semblent faibles, mais sans éléments de comparaison on ne peut savoir si elles sont dans la fourchette prévue. La puissance du moteur est importante.
La résistance n'est pas l'unique paramètre d'un enroulement moteur.
On ne peut approfondir ici.
Néanmoins, on voit que les condensateurs sont en série avec l'enroulement le plus résistant, ce qui est normal.
Un condensateur moteur qui explose est chose courante.
Cordialement.
Pour déterminer la résistance d'un enroulement il faut totalement le déconnecter, ou au moins une borne sur les deux.
Les valeurs trouvées semblent faibles, mais sans éléments de comparaison on ne peut savoir si elles sont dans la fourchette prévue. La puissance du moteur est importante.
La résistance n'est pas l'unique paramètre d'un enroulement moteur.
On ne peut approfondir ici.
Néanmoins, on voit que les condensateurs sont en série avec l'enroulement le plus résistant, ce qui est normal.
Un condensateur moteur qui explose est chose courante.
Cordialement.
11 juillet 2025 à 23:38

Citation :Si les systèmes d'éclairage ne sont pas à double isolation, il faut obligatoirement les relier à la terre. Il en va de la sécurité des personnes.
et débrancher la terre.
Cordialement.
Notre forum vous a aidé, aidez le forum !
11 juillet 2025 à 23:28

Bonjour.
Avec un amplificateur de lumière sur la vidéo on voit effectivement un groupe de sécurité qui coule en permanence.
On a quelques idées, mais faudrait-il encore échanger.
Avec un amplificateur de lumière sur la vidéo on voit effectivement un groupe de sécurité qui coule en permanence.
On a quelques idées, mais faudrait-il encore échanger.
11 juillet 2025 à 16:03

Bonjour Gatsso.
Il aurait été apprécié que vous eussiez précisé l'utilité de ce condensateur.
Néanmoins, nous comprimes que ce fut probablement un condensateur pour moteur asynchrone monophasé, mais pour quelle machine ?
Et comment avez vous mis en évidence un défaut affectant ce condensateur ?
On doute que Bricoschmol ou Bricobidule ait des ces composants en rayon. En VPC c'est plus simple, outre Jeff, on pense à Conrad.
Cordialement.
Il aurait été apprécié que vous eussiez précisé l'utilité de ce condensateur.
Néanmoins, nous comprimes que ce fut probablement un condensateur pour moteur asynchrone monophasé, mais pour quelle machine ?
Et comment avez vous mis en évidence un défaut affectant ce condensateur ?
Citation :On connait assez bien le monophasé, mais pas le tétra, fut-il grand.
2 broches c est pour le Mono et 4 c est pour le tetra ??
On doute que Bricoschmol ou Bricobidule ait des ces composants en rayon. En VPC c'est plus simple, outre Jeff, on pense à Conrad.
Cordialement.
11 juillet 2025 à 15:14

Bonjour Selijo.
A l'origine il était certainement recuit, mais le temps est passé et le métal s'est écroui à la longue. Il ne peut plus être déformé sans devoir le recuire.
Ce qu'on voit est de toute façon à refaire à neuf., car il faut bien le reconnaitre, c'est horrible. Du cuivre directement dans le plâtre, un té lui même dans le plâtre, un conducteur supposé de terre directement enrouylé sur le tube.
* Il y a deux possibilités :
- Soit on travaille comme un professionnel et l'installation désormais neuve sera pérenne avec du cuivre neuf dûment isolé de tout matériau de construction. Et évidemment sans té encastré dans la brique ou la plâtre.
- Soit on bricole en cachant la misère. Et on ne donne pas cher de la longévité des travaux dès la première fuite.
On vous conseille donc de ne pas bricoler, et si vous ne savez pas faire, vous faites intervenir un professionnel.
On vous invite à vous documenter sur le phénomène de picking qui peut affecter le cuivre.
Attendons d'autres avis.
Cordialement.
Citation :Peu importe*.
est-il recuit ou écroui ?
A l'origine il était certainement recuit, mais le temps est passé et le métal s'est écroui à la longue. Il ne peut plus être déformé sans devoir le recuire.
Ce qu'on voit est de toute façon à refaire à neuf., car il faut bien le reconnaitre, c'est horrible. Du cuivre directement dans le plâtre, un té lui même dans le plâtre, un conducteur supposé de terre directement enrouylé sur le tube.
* Il y a deux possibilités :
- Soit on travaille comme un professionnel et l'installation désormais neuve sera pérenne avec du cuivre neuf dûment isolé de tout matériau de construction. Et évidemment sans té encastré dans la brique ou la plâtre.
- Soit on bricole en cachant la misère. Et on ne donne pas cher de la longévité des travaux dès la première fuite.
On vous conseille donc de ne pas bricoler, et si vous ne savez pas faire, vous faites intervenir un professionnel.
On vous invite à vous documenter sur le phénomène de picking qui peut affecter le cuivre.
Attendons d'autres avis.
Cordialement.
10 juillet 2025 à 22:42

Bonjour sergo,
Il n'est pas certain que vous ayez lu cette contribution, car si cela était, nous sommes persuadé que vous n'auriez pas manqué de faire un retour.
Cela fait partie des règles d'usage sur un forum.
Cordialement
Il n'est pas certain que vous ayez lu cette contribution, car si cela était, nous sommes persuadé que vous n'auriez pas manqué de faire un retour.
Cela fait partie des règles d'usage sur un forum.
Cordialement
10 juillet 2025 à 21:20

Bonjour.
Encore des contributions inutiles, l'invité Fredao n'ayant pas fait de retour.
Du temps de perdu.
Encore des contributions inutiles, l'invité Fredao n'ayant pas fait de retour.
Du temps de perdu.
10 juillet 2025 à 16:10

Bonjour Quentin3733.
C'est simple, le luminaire est en court-circuit.
Revoyez les connexions internes sur lesquelles il semble que vous soyez intervenu.
Cordialement.
C'est simple, le luminaire est en court-circuit.
Revoyez les connexions internes sur lesquelles il semble que vous soyez intervenu.
Cordialement.
10 juillet 2025 à 14:01

Bonjour,
Le cuivre en place depuis longtemps est écroui et ne se prête pas à la déformation.
Si le tube actuel ne vous gêne pas, laissez le ainsi. Dans le cas contraire, faites appel à un professionnel qualifié.
Le mantra du forum plomberie est qu'on ne touche pas au gaz, appareils et canalisations.
Attendons d'autres avis.
Cordialement.
Citation :Seul le cuivre recuit est malléable. Ce n'est pas le cas chez vous.
Vous pensez que je peux forcer un peu dessus pour le remettre bien ou c’est risqué ?
Le cuivre en place depuis longtemps est écroui et ne se prête pas à la déformation.
Si le tube actuel ne vous gêne pas, laissez le ainsi. Dans le cas contraire, faites appel à un professionnel qualifié.
Le mantra du forum plomberie est qu'on ne touche pas au gaz, appareils et canalisations.
Attendons d'autres avis.
Cordialement.
10 juillet 2025 à 12:21

Citation :Avec en plus la possibilité de faire tourner des moteurs asynchrones triphasés, notamment des pompes.
L'argument principal est la puissance à souscrire.
10 juillet 2025 à 11:07

Bonjour Totowak.
Ce n'est pas d'une entraide bricolage ponctuelle dont vous avez besoin.
L'argument principal est la puissance à souscrire.
Vous évoquez la possibilité d'une liaison en 2,5 mm² vers le bâtiment H ; en triphasé ou en monophasé ? Sur 35 m il y aura de la chute de tension.
Il serait souhaitable que vous confiiez le projet à un électricien expérimenté qui saura déterminer le dimensionnement des liaisons à partir de données précises, ainsi que les différents tableaux de répartition avec leurs constituants de coupure et protection. Quitte à investir des euros à bon escient. L'électricité est un métier, les contributeurs le rappellent en permanence à beaucoup d'invités n'ayant pas les compétences tant en théorie qu'en pratique.
Il y a beaucoup de contraintes technologiques qu'il faut dominer, inhérentes aux systèmes de fabrication, froid et chaud.
Peut-être faudrait-il dissocier les activités brasserie et habitat, ne serait-ce que pour une question de comptabilité.
Le nombre de micro-brasseries qui mettent la clé sous la porte au bout de quelques mois ou années est important. Il vaut mieux alors ne pas rester complètement "sur la paille" à la clôture des comptes.
Enfin, on comprend que l'habitat réduit comporte un minimum d'équipements électroménagers. Une friteuse, appareil énergivore, est-elle vraiment indispensable ?
Pour conclure, un tel projet de micro-brasserie nécessite une étude précise préalable relative aux matériels de fabrication ; les alimentations en énergie électrique seront définies ultérieurement.
Attendons d'autres avis.
Cordialement.
Ce n'est pas d'une entraide bricolage ponctuelle dont vous avez besoin.
Citation :Pas exactement. En triphasé, répartir les charges est indispensable, c'est donc une conséquence du choix de cette distribution.
autant tout mettre en triphasé pour répartir au mieux la charge.
L'argument principal est la puissance à souscrire.
Vous évoquez la possibilité d'une liaison en 2,5 mm² vers le bâtiment H ; en triphasé ou en monophasé ? Sur 35 m il y aura de la chute de tension.
Citation :Rappelons que les compteurs comptent et c'est tout.
Ma question porte sur les sections des câbles qui relient les bâtiments S et H au compteur principale et du compteur en limite de propriété au bâtiment P .
Citation :
Qu'en pensez vous ?
Il serait souhaitable que vous confiiez le projet à un électricien expérimenté qui saura déterminer le dimensionnement des liaisons à partir de données précises, ainsi que les différents tableaux de répartition avec leurs constituants de coupure et protection. Quitte à investir des euros à bon escient. L'électricité est un métier, les contributeurs le rappellent en permanence à beaucoup d'invités n'ayant pas les compétences tant en théorie qu'en pratique.
Il y a beaucoup de contraintes technologiques qu'il faut dominer, inhérentes aux systèmes de fabrication, froid et chaud.
Citation :On comprend, mais pour élaborer un tel projet il faut plus que des généralités.
je n'ai fais apparaitre que les plus gros consommateurs mais ca donne une idée.
Peut-être faudrait-il dissocier les activités brasserie et habitat, ne serait-ce que pour une question de comptabilité.
Le nombre de micro-brasseries qui mettent la clé sous la porte au bout de quelques mois ou années est important. Il vaut mieux alors ne pas rester complètement "sur la paille" à la clôture des comptes.
Enfin, on comprend que l'habitat réduit comporte un minimum d'équipements électroménagers. Une friteuse, appareil énergivore, est-elle vraiment indispensable ?
Pour conclure, un tel projet de micro-brasserie nécessite une étude précise préalable relative aux matériels de fabrication ; les alimentations en énergie électrique seront définies ultérieurement.
Attendons d'autres avis.
Cordialement.
10 juillet 2025 à 09:19

Effectivement, il y a une erreur de lecture quelque part.
La règle (hélas, ce n'est pas absolu) est de nommer les contacts à l'état repos du contacteur ou du relais.
Ainsi, dans le métier quand on dit qu’un relais utilisé en automatisme est 2 NF, cela signifie qu'il y a deux contacts normalement fermés au repos.
Mais il y a une autre façon de désigner les contacts en ne mettant pas la lettre N qui signifie "normalement". Par exemple, chez Schneider Electric le relais de chauffe-eau est de type 2F. Cela signifie que les contacts se ferment quand le relais est activé.
Mais on trouve aussi, toujours chez Schneider-Electric, les termes NO et NF.
On en déduit qu'avec cette désignation, le contacteur EJP doit être de type 2O, ou bien 2NF. Cela peut générer des confusions, ce que vous avez remarqué.
On détaille alors les caractéristiques de chaque contacteur :
4 125 24 : Contacteur de puissance CX³ bobine 230V~ sans commande manuelle - 2P 250V~ - 25A - contact 2O - 1 module
Ce contacteur convient, mais il n'y a pas de maneton en façade.
4 125 48 : Contacteur de puissance CX³ bobine 230V~ - 2P 250V~ - 63A - contact 2O - 2 modules
Ce contacteur a un maneton, mais il est surdimensionné.
Les schémas montrent, et cela est positif, que lors de l'action, la partie mobile du contact tourne dans le sens horaire, que le contact soit à fermeture ou à ouverture.
Dans l'EJP ancien à 2 contacteurs (dont deux contacts de commande issus d'un relais 175 Hz), le préavis utilisait un relais 2 NO = 2 F ; l’arrêt de la puissance en jours rouges nécessitait un contacteur 2 NF = 2O (comme celui que vous allez approvisionner si ce n'est fait). En unipolaire, seule la phase était commutée ; donc respectivement 1 F et 1 O.
Désolé pour la confusion.
Cordialement.


La règle (hélas, ce n'est pas absolu) est de nommer les contacts à l'état repos du contacteur ou du relais.
Ainsi, dans le métier quand on dit qu’un relais utilisé en automatisme est 2 NF, cela signifie qu'il y a deux contacts normalement fermés au repos.
Mais il y a une autre façon de désigner les contacts en ne mettant pas la lettre N qui signifie "normalement". Par exemple, chez Schneider Electric le relais de chauffe-eau est de type 2F. Cela signifie que les contacts se ferment quand le relais est activé.
Mais on trouve aussi, toujours chez Schneider-Electric, les termes NO et NF.
On en déduit qu'avec cette désignation, le contacteur EJP doit être de type 2O, ou bien 2NF. Cela peut générer des confusions, ce que vous avez remarqué.
On détaille alors les caractéristiques de chaque contacteur :
4 125 24 : Contacteur de puissance CX³ bobine 230V~ sans commande manuelle - 2P 250V~ - 25A - contact 2O - 1 module
Ce contacteur convient, mais il n'y a pas de maneton en façade.
4 125 48 : Contacteur de puissance CX³ bobine 230V~ - 2P 250V~ - 63A - contact 2O - 2 modules
Ce contacteur a un maneton, mais il est surdimensionné.
Les schémas montrent, et cela est positif, que lors de l'action, la partie mobile du contact tourne dans le sens horaire, que le contact soit à fermeture ou à ouverture.
Dans l'EJP ancien à 2 contacteurs (dont deux contacts de commande issus d'un relais 175 Hz), le préavis utilisait un relais 2 NO = 2 F ; l’arrêt de la puissance en jours rouges nécessitait un contacteur 2 NF = 2O (comme celui que vous allez approvisionner si ce n'est fait). En unipolaire, seule la phase était commutée ; donc respectivement 1 F et 1 O.
Désolé pour la confusion.
Cordialement.


09 juillet 2025 à 21:26
