Bonjour.

Bon, du coup j'ai investigué et je n'ai trouve aucune composant spécifique pour la mesure de tension sur la carte principale.
La carte SMPS n'a pas de fil dédié à la com, on entre en 230v et on sort avec quelques fils les différentes tensions.
J'en ai déduit que celui qui m'annonçait une tension incorrecte était l'IPM ou le PFC.
J'ai coupé les pattes du PCF pour le mesurer à vide, et les mesures ne sont pas cohérentes.
J'en ai commandé un neuf pour le remplacer et voir ce que ça donne.
Affaire à suivre.

Merci beaucoup pour toutes les indications.

Bon du coup j'ai fait la manipulation :
J'ai coupé la patte P, CC toujours présent sur R S
J'ai coupé la patte N, CC toujours présent sur R S

Je mesure les pattes P et N du PFC (les deux pattes à l'opposé l'une de l'autre), pas de CC, j'en conclu que le PFC est ok.

Remarque : quand je mesure entre R et S le CC est continu. Quand je mesure après le aux bornes d'entrée de l'IPM, P et N, le CC ne dure que deux secondes puis OL. J'inverse mes touches de mesure, idem, CC deux secondes puis OL. Probablement dû aux condos ? Les deux secondes sont le temps de chargement des condos ?

J'ai fini par couper toutes les grosses pattes du PFC (P, N et les trois sorties).
Bingo, plus de CC sur R et S.

Je vais donc procéder au remplacement de ce circuit si je le trouve.

Une question qui peut m'éviter de couper toutes les pattes des IPM de ce circuit : le modèle de l'IPM est identique au modèle du PFC ? Visuellement ils le sont.
Ça peut être utile de le savoir pour l'autre groupe qui a un défaut légèrement différent.

Merci encore pour toute l'aide DOM.

PS : j'ai posté un autre sujet à propos d'une erreur de mesure de tension si vous pouvez jeter un coup d’œil. Sujet 10331.
Merci !

Bonjour,
Merci pour votre réponse.

La tension d'alimentation est correcte (mesurée directement sur la carte). Les défauts ont été acquittés. Je penche donc pour une erreur de mesure.

La question que je me pose est de savoir comment est mesurée la tension sur cette carte ? Via quel composant/montage, histoire de vérifier qu'il n'y ait pas un composant défectueux par là.

Je ne trouve aucun service manuel ni schéma électrique de cette machine sur le web.
Merci pour votre retour.

Bonjour Dom.

Merci pour ce retour.
Qu'on soit bien d'accord, d'après toi, ce problème provient du PFC out de l'IPM ?
Que je sache sur lequel je jette mon dévolu !
D'ailleurs, pour dessouder ces composants avec moulte connexions, le mieux c'est l'air chaud ?

Pour le condo, oui effectivement c'est la pate qui est HS. Résolvable ?
Difficile à mon avis.

Bonjour.

Problème du jour bonjour !
Code erreur sur unité extérieure Samsung AC060HCADKH.
D'après le capot de l'unité : AC Input V_Limit Sensor Error.
Voici la photo des cartes du système. Original le SMPS déporté.

La tension AC en entrée a été testée OK.
Le défaut réapparaît même après réinitialisation par coupure de courant et par appui sur le bouton n3.
J'ai vu le ventilateur tourner correctement quelques dizaines de secondes.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Merci pour la réponse.
L'UE3, on verra plus tard.
OK pour l'UE2, je file voir ça.

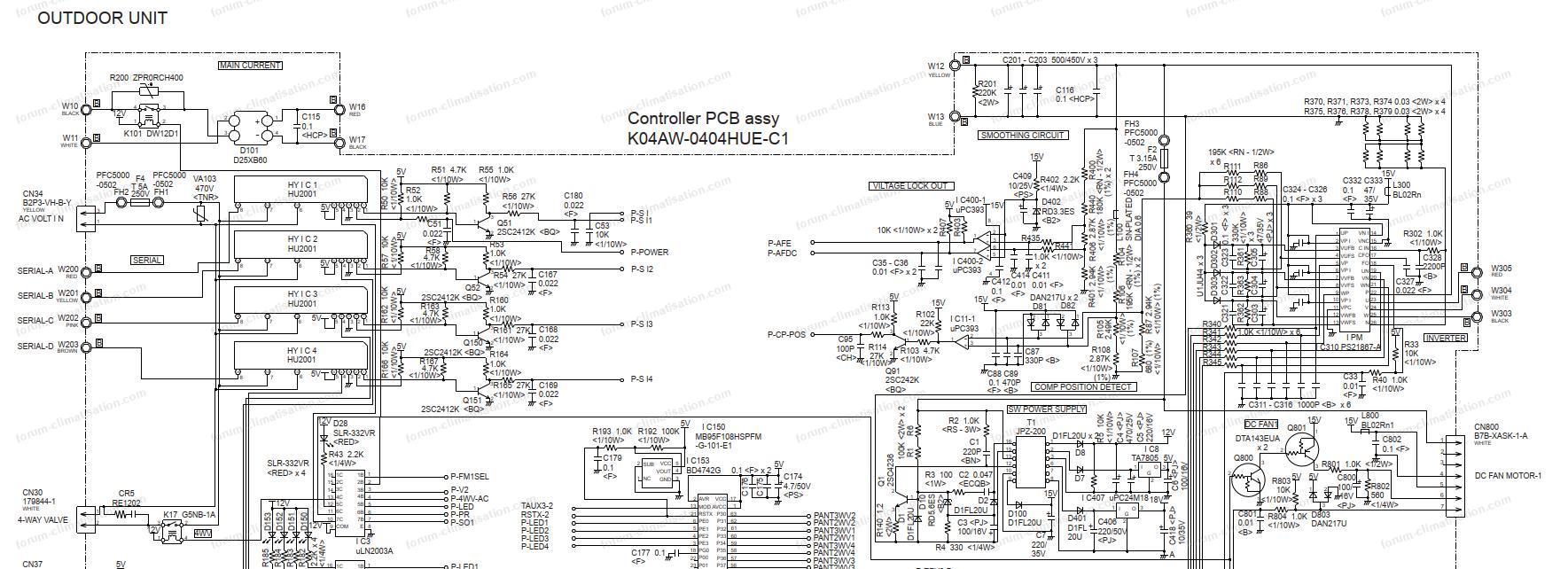

Voici les photos de la cartes "encapsulée" dans du plastique, ainsi que le schéma de la machine.
Après mesure à froid, l'entrée R-S de la carte power module est en court-circuit.

Pour agrandir les images, cliquez dessus.

Bonjour à tous.

Je suis frigoriste et toujours en quête de réparer au lieu de remplacer, diagnostiquer plutôt que jeter.
Il m'arrive assez fréquemment de réparer des machines, des cartes électroniques et composants en tout genres.

Je lis depuis longtemps le forum sans faire le pas de l'inscription.
Voilà chose faite, pour la simple et bonne raison que je suis confronté à une panne qui me bonne beaucoup (plus) de fil à retordre que d'habitude.

Je vous explique ma panne (présente sur trois machines) :
Défaut à notre arrivée :

UE1 :
Démarrage en mode test par bouton EO switch.
L'unité réalise le check des vannes ok.
Le ventilateur se lance
Puis sous 10sec max, l'unité s'arrête et affiche le code défaut suivant :
LED1(RED) clignote deux fois
LED2(YELLOW) éteinte
-> signification : lock protection ou IPM protection.

UE2 :
Fusible F64 grillé.
Remplacement du fusible, grillé à nouveau dès le check valve.

Tests effectués :
Nous avons mesuré toutes les valeurs ohmiques, bobines, compresseurs et ventilo, tout est ok.
Nous avons inversé les cartes sur les deux machines, le défaut est inversé, le fusible crame sur la UE1 et le défaut apparait sur l'UE2, bref les deux défauts proviennent de la carte "power board".

Autre info : la "power board" qui fait disjoncteur a un composant explosé, condensateur repéré "CPS" dont la référence est 224K 630F.

Dernière info, cette carte est moulée sous plastique (hormis les points de soudure).
Merci d'avance pour vos retours !
PS : Si vous avez besoin de schéma, photos ou autre, j'ai tout ce qu'il faut.
