Question Forum Dépannage Climatisation : Panne climatiseur Samsung AC060HCADKH/EU
Bonjour.
Problème du jour bonjour !
Code erreur sur unité extérieure Samsung AC060HCADKH.
D'après le capot de l'unité : AC Input V_Limit Sensor Error.

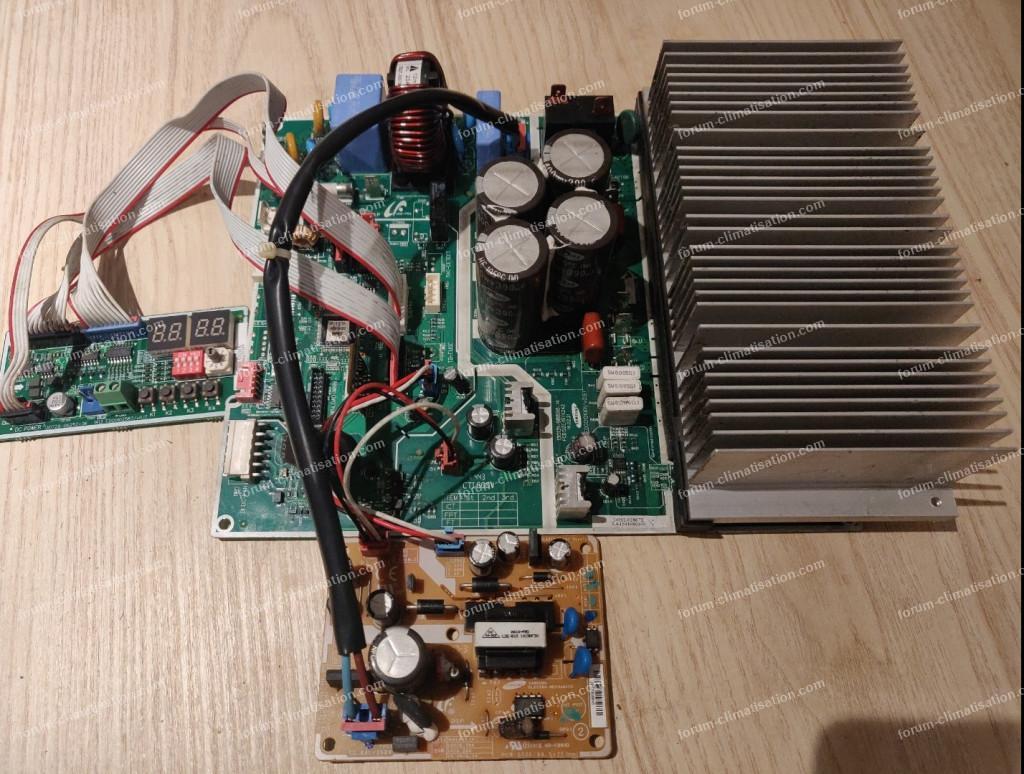

Voici la photo des cartes du système. Original le SMPS déporté.
La tension AC en entrée a été testée OK.
Le défaut réapparaît même après réinitialisation par coupure de courant et par appui sur le bouton n3.
J'ai vu le ventilateur tourner correctement quelques dizaines de secondes.
Pour agrandir l'image, cliquez dessus.
Problème du jour bonjour !
Code erreur sur unité extérieure Samsung AC060HCADKH.
D'après le capot de l'unité : AC Input V_Limit Sensor Error.
Voici la photo des cartes du système. Original le SMPS déporté.
La tension AC en entrée a été testée OK.
Le défaut réapparaît même après réinitialisation par coupure de courant et par appui sur le bouton n3.
J'ai vu le ventilateur tourner correctement quelques dizaines de secondes.
Pour agrandir l'image, cliquez dessus.
13 novembre 2025 à 20:46
Réponse 1 forum climatisation-climatiseurs
Panne climatiseur Samsung AC060HCADKH/EU
Bonjour, problème de tension soit alimentation soit la carte de mesure.
15 novembre 2025 à 09:33
Réponse 2 forum climatisation-climatiseurs
Panne climatiseur Samsung AC060HCADKH/EU
Bonjour,
Merci pour votre réponse.
La tension d'alimentation est correcte (mesurée directement sur la carte). Les défauts ont été acquittés. Je penche donc pour une erreur de mesure.
La question que je me pose est de savoir comment est mesurée la tension sur cette carte ? Via quel composant/montage, histoire de vérifier qu'il n'y ait pas un composant défectueux par là.
Je ne trouve aucun service manuel ni schéma électrique de cette machine sur le web.
Merci pour votre retour.
Merci pour votre réponse.
La tension d'alimentation est correcte (mesurée directement sur la carte). Les défauts ont été acquittés. Je penche donc pour une erreur de mesure.
La question que je me pose est de savoir comment est mesurée la tension sur cette carte ? Via quel composant/montage, histoire de vérifier qu'il n'y ait pas un composant défectueux par là.
Je ne trouve aucun service manuel ni schéma électrique de cette machine sur le web.
Merci pour votre retour.
16 novembre 2025 à 09:27
Réponse 3 forum climatisation-climatiseurs
Panne climatiseur Samsung AC060HCADKH/EU
Bonjour.
Bon, du coup j'ai investigué et je n'ai trouve aucune composant spécifique pour la mesure de tension sur la carte principale.
La carte SMPS n'a pas de fil dédié à la com, on entre en 230v et on sort avec quelques fils les différentes tensions.
J'en ai déduit que celui qui m'annonçait une tension incorrecte était l'IPM ou le PFC.
J'ai coupé les pattes du PCF pour le mesurer à vide, et les mesures ne sont pas cohérentes.
J'en ai commandé un neuf pour le remplacer et voir ce que ça donne.
Affaire à suivre.
Bon, du coup j'ai investigué et je n'ai trouve aucune composant spécifique pour la mesure de tension sur la carte principale.
La carte SMPS n'a pas de fil dédié à la com, on entre en 230v et on sort avec quelques fils les différentes tensions.
J'en ai déduit que celui qui m'annonçait une tension incorrecte était l'IPM ou le PFC.
J'ai coupé les pattes du PCF pour le mesurer à vide, et les mesures ne sont pas cohérentes.
J'en ai commandé un neuf pour le remplacer et voir ce que ça donne.
Affaire à suivre.
18 novembre 2025 à 12:09
Réponse 4 forum climatisation-climatiseurs
Panne climatiseur Samsung AC060HCADKH/EU
Amis du soir bonsoir,
Après remplacement du PFC, nous avons remonté sur place. L'erreur e483 a disparu pour laisser place à l'erreur e466 : DC-Link voltage under/over error.
Pas plus avancé donc.
J'ai essayé à nouveau en recherchant tous les accessoires (bobines, moteur ventilo, etc....), ça ne change rien.
Je me trouve donc dans une impasse.
Après remplacement du PFC, nous avons remonté sur place. L'erreur e483 a disparu pour laisser place à l'erreur e466 : DC-Link voltage under/over error.
Pas plus avancé donc.
J'ai essayé à nouveau en recherchant tous les accessoires (bobines, moteur ventilo, etc....), ça ne change rien.
Je me trouve donc dans une impasse.
02 décembre 2025 à 21:02
Réponse 5 forum climatisation-climatiseurs
Panne climatiseur Samsung AC060HCADKH/EU
Bonsoir,
Pour vous donner le fin mot de l’histoire, échec de la réparation en remplaçant le PFC.
Remplacement de la carte à neuf et la machine est repartie.
Pour vous donner le fin mot de l’histoire, échec de la réparation en remplaçant le PFC.
Remplacement de la carte à neuf et la machine est repartie.
13 décembre 2025 à 13:44
