Question Forum Climatisation : Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonjour à tous.
Voici l'équipement de l'unité extérieure PuHZ RP100 125 140 vKA et de l'unité intérieure PEAD RP100 JAQ.
J'ai remarqué un fusible défectueux sur la carte extérieure, que j'ai remplacé, mais cela n'a rien changé.
Sur l’unité extérieure 1 led rouge clignote 1 fois et 2 vert.
J'ai également remplacé la carte extérieure par une neuve, ainsi que les deux cartes de l'unité intérieure, mais toujours pas de résultat.
La télécommande filaire ne reçoit pas de courant.
Quelqu'un pourrait-il m'aider s'il vous plaît ?
Voici l'équipement de l'unité extérieure PuHZ RP100 125 140 vKA et de l'unité intérieure PEAD RP100 JAQ.
J'ai remarqué un fusible défectueux sur la carte extérieure, que j'ai remplacé, mais cela n'a rien changé.
Sur l’unité extérieure 1 led rouge clignote 1 fois et 2 vert.
J'ai également remplacé la carte extérieure par une neuve, ainsi que les deux cartes de l'unité intérieure, mais toujours pas de résultat.
La télécommande filaire ne reçoit pas de courant.
Quelqu'un pourrait-il m'aider s'il vous plaît ?
16 novembre 2025 à 14:06
Réponse 1 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonjour.
La télécommande reçoit son énergie de l'UI, normalement. Si votre moteur de ventilation d'UI est grillé, il va faire sauter le fusible de la carte même si elle est neuve, vous n'aurez plus rien qui marche dans la maison, et l'UE va se sentir bien seule.
Déjà vérifiez le fusible. S'il est HS, mettez en un neuf, en ayant enlevé auparavant le câble du moteur. Mesurez alors sur le connecteur du ventilateur entre les 2 picots qui sont de part et d'autre des 2 positions non utilisées (voir le câble), vous devez lire 330VDC, et la TC doit revivre. Si c'est bon, il y a des chances que le moteur soit grillé.
Attention à ne jamais enlever ou remettre le câble du moteur avec la machine sous tension, vous grilleriez le moteur... même s'il est neuf...
La télécommande reçoit son énergie de l'UI, normalement. Si votre moteur de ventilation d'UI est grillé, il va faire sauter le fusible de la carte même si elle est neuve, vous n'aurez plus rien qui marche dans la maison, et l'UE va se sentir bien seule.
Déjà vérifiez le fusible. S'il est HS, mettez en un neuf, en ayant enlevé auparavant le câble du moteur. Mesurez alors sur le connecteur du ventilateur entre les 2 picots qui sont de part et d'autre des 2 positions non utilisées (voir le câble), vous devez lire 330VDC, et la TC doit revivre. Si c'est bon, il y a des chances que le moteur soit grillé.
Attention à ne jamais enlever ou remettre le câble du moteur avec la machine sous tension, vous grilleriez le moteur... même s'il est neuf...
16 novembre 2025 à 16:00
Réponse 2 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonjour.
Désolé, où sont les connecteurs (câble jaune) désolé je ne comprends pas bien.
Désolé, où sont les connecteurs (câble jaune) désolé je ne comprends pas bien.
06 décembre 2025 à 14:24
Réponse 3 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure

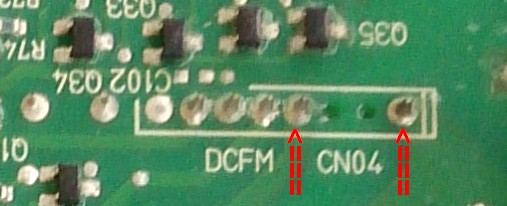

Câble moteur = câble ventilateur, à 5 fils. Je vous mets le connecteur vu de derrière d'un moteur d'une autre marque, vous mesureriez la HT entre les picots indiqués.
Je ne sais pas où se trouve ce connecteur sur votre machine, mais j'imagine qu'il est très facile de le localiser, puisqu'il part au moteur. Postez une photo si besoin.
Pour agrandir l'image, cliquez dessus.
Je ne sais pas où se trouve ce connecteur sur votre machine, mais j'imagine qu'il est très facile de le localiser, puisqu'il part au moteur. Postez une photo si besoin.
Pour agrandir l'image, cliquez dessus.
06 décembre 2025 à 16:31
Réponse 4 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Ah très bien c’est très clair, je vous dis cela demain.
Merci.
Merci.
06 décembre 2025 à 16:52
Réponse 5 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonjour, je viens de mesurer les tensions sur les picots de la broche qui partent au ventilateur, tension à zéro ?
07 décembre 2025 à 14:30
Réponse 6 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonjour.
Avez-vous bien suivi ma procédure, à savoir commencer par remettre un fusible neuf? Et la mesure se fait câble enlevé. Une photo serait très utile, profitez-en, c'est gratuit...
Vérifiez aussi que le 230VAC arrive bien sur l'UI.
Avez-vous bien suivi ma procédure, à savoir commencer par remettre un fusible neuf? Et la mesure se fait câble enlevé. Une photo serait très utile, profitez-en, c'est gratuit...
Vérifiez aussi que le 230VAC arrive bien sur l'UI.
07 décembre 2025 à 17:57
Réponse 7 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonsoir.
Désolé pour les photos, pas de jus sur ce connecteur, oui câble enlevé, voici les tensions UE S1 / S2 = 231 volts.
S1 / S3 = 234 volts.
S2 / S3 = 0 volts.
Sur UI S1 / S2 = 231 volts.
S1/ S3 = 231 volts.
S2/ S3 = 0 volts.
Désolé pour les photos, pas de jus sur ce connecteur, oui câble enlevé, voici les tensions UE S1 / S2 = 231 volts.
S1 / S3 = 234 volts.
S2 / S3 = 0 volts.
Sur UI S1 / S2 = 231 volts.
S1/ S3 = 231 volts.
S2/ S3 = 0 volts.
07 décembre 2025 à 18:19
Réponse 8 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonsoir,
J'ai suivi votre procédure et ne vous inquiétez pas si vous arrivez à dépanner mon gainable, je vous enverrai un chèque, cela ne pose aucun problème.
Pour récapituler, il n'y a pas de défaut sur l'unité extérieure (UE) et sur la carte groupe, seule une LED verte et une rouge sont allumées en permanence.
Les tensions UE sont les suivantes : S1/S2=231 volts, S1/S3=234 volts et S2/S3=0 volts.
Quant à l'unité intérieure (UI), les tensions sont les suivantes : S1/S2=231 volts, S1/S3=231 volts et S2/S3=0 volts. Le réactif fonctionne dans l'UI et la carte de puissance est neuve. Cependant, il n'y a pas de LED allumée sur la carte de commande dans l'UI et il n'y a pas de tension sur le fil de télécommande filaire (câble neuf et replacé).
Voilà pour tout vous dire, merci pour votre temps.
J'ai suivi votre procédure et ne vous inquiétez pas si vous arrivez à dépanner mon gainable, je vous enverrai un chèque, cela ne pose aucun problème.
Pour récapituler, il n'y a pas de défaut sur l'unité extérieure (UE) et sur la carte groupe, seule une LED verte et une rouge sont allumées en permanence.
Les tensions UE sont les suivantes : S1/S2=231 volts, S1/S3=234 volts et S2/S3=0 volts.
Quant à l'unité intérieure (UI), les tensions sont les suivantes : S1/S2=231 volts, S1/S3=231 volts et S2/S3=0 volts. Le réactif fonctionne dans l'UI et la carte de puissance est neuve. Cependant, il n'y a pas de LED allumée sur la carte de commande dans l'UI et il n'y a pas de tension sur le fil de télécommande filaire (câble neuf et replacé).
Voilà pour tout vous dire, merci pour votre temps.
07 décembre 2025 à 18:43
Réponse 9 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Bonsoir.
Entre S2 et S3 vous devriez avoir 24V en continu.
Vérifiez avec un multimètre la continuité de vos câbles.
Cordialement.
maclimatisation.com
Entre S2 et S3 vous devriez avoir 24V en continu.
Vérifiez avec un multimètre la continuité de vos câbles.
Cordialement.
maclimatisation.com
07 décembre 2025 à 19:44
Réponse 10 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Le secteur qui arrive sur la carte de l'UI doit être immédiatement redressé pour donner 320VDC, qui est aiguillé vers l'alimentation basse tension et vers le fil haute tension du moteur. Si vous n'avez pas de 320V sur ce fil, alors c'est qu'il y a un fusible sur la carte (aussi) et qu'il a fondu, probablement parce que le moteur est en court-circuit. Quand bien même la carte est neuve.
D'où ma procédure de remettre un fusible, sur cette carte d'UI. Le "réactif", c'est quoi?...
J'insiste pour obtenir des photos, "c'est gratuit" était une boutade voulant dire "ça ne mange pas de pain". Mes interventions sont toujours gratuites.
D'où ma procédure de remettre un fusible, sur cette carte d'UI. Le "réactif", c'est quoi?...
J'insiste pour obtenir des photos, "c'est gratuit" était une boutade voulant dire "ça ne mange pas de pain". Mes interventions sont toujours gratuites.
07 décembre 2025 à 19:55
Réponse 11 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Le réactif, désolé, le téléphone a changé, je voulais dire le réactor ou transfo dans UI.
07 décembre 2025 à 21:03
Réponse 12 du forum climatisation climatiseur
Impossible d’allumer clim fusible défectueux sur carte unité extérieure
Il n'y a pas de reactor dans une UI, uniquement dans les UE. Il y a bien un petit transfo, par contre. "Le réactif fonctionne dans l'UI". Qu'est-ce qui vous fait dire ça?
Normalement, vous avez un condo chimique assez gros xxxµF / 400V. Lisez-vous 320VDC dessus? Si 0V, il se peut qu'une résistance de puissance blanche ait claqué, elle sert un peu de fusible, en général.
Normalement, vous avez un condo chimique assez gros xxxµF / 400V. Lisez-vous 320VDC dessus? Si 0V, il se peut qu'une résistance de puissance blanche ait claqué, elle sert un peu de fusible, en général.
08 décembre 2025 à 08:29
