Je rencontre le code défaut CH05
Comme décris sur un post le IGBT est fendu, il en manque une partie.
En plus 2 résistances on bien chauffées et apparemment le tlp251 a chauffé aussi.
Apparemment le climatiseur était mal alimenté dû à l'installation existante.
Je voudrais changer le IGBT les 2 résistances et le tlp251.
Pensez-vous que cela pourrait être suffisant pour faire revivre la clim.
Et une âme charitable aurait le code couleur des 2 résistances ou leurs valeurs.
R01S
R02S
Merci d'avance.
Pour agrandir l'image, cliquez dessus.

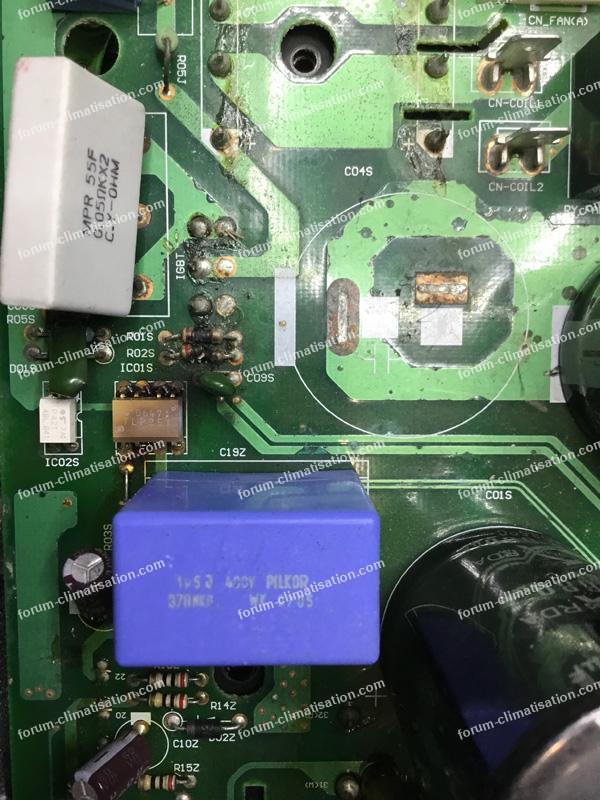

Je rencontre le code défaut CH05
Comme décris sur un post le IGBT est fendu, il en manque une partie.
En plus 2 résistances on bien chauffées et apparemment le tlp251 a chauffé aussi.
Apparemment le climatiseur était mal alimenté dû à l'installation existante.
Je voudrais changer le IGBT les 2 résistances et le tlp251.
Pensez-vous que cela pourrait être suffisant pour faire revivre la clim.
Et une âme charitable aurait le code couleur des 2 résistances ou leurs valeurs.
R01S
R02S
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
21 septembre 2021 à 16:31
Réponse 1 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT

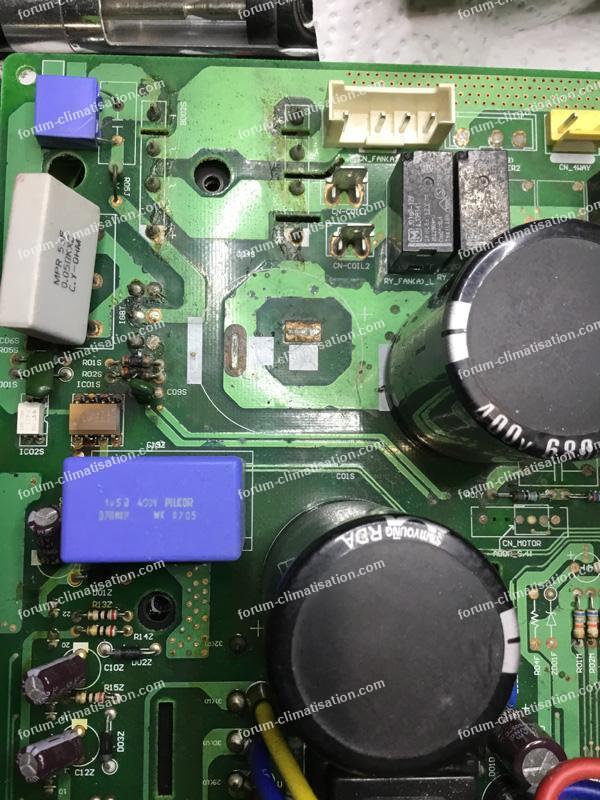

Voici les photos recto.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
21 septembre 2021 à 17:58
Réponse 2 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonjour.
Avez-vous réussi à trouver la valeur et code couleur des ro1s et ro2s, les miennes aussi ont cramé et je n'arrive pas à trouver les valeurs.
Cordialement.
Avez-vous réussi à trouver la valeur et code couleur des ro1s et ro2s, les miennes aussi ont cramé et je n'arrive pas à trouver les valeurs.
Cordialement.
30 novembre 2021 à 14:27
Réponse 3 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonjour Greg.
Peu de chance qu'après 2 mois sans réponse, l'auteur repasse par ici...
Et s'il avait trouvé par ailleurs, il nous aurait sans doute tenu au courant.
Faute de réponse et si c'était pour moi, je tenterais 1) la mesure sur les cadavres ..? 2) la recherche d'une photo de la même carte en ligne des fois que ces résistances soient lisibles où que le propriétaire soit contactable... 3) la recherche du schéma électronique d'après la carte dans l'espoir de pouvoir en déduire les valeurs illisibles.
En espérant que vous trouviez.
Peu de chance qu'après 2 mois sans réponse, l'auteur repasse par ici...
Et s'il avait trouvé par ailleurs, il nous aurait sans doute tenu au courant.
Faute de réponse et si c'était pour moi, je tenterais 1) la mesure sur les cadavres ..? 2) la recherche d'une photo de la même carte en ligne des fois que ces résistances soient lisibles où que le propriétaire soit contactable... 3) la recherche du schéma électronique d'après la carte dans l'espoir de pouvoir en déduire les valeurs illisibles.
En espérant que vous trouviez.
30 novembre 2021 à 18:35
Réponse 4 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Merci de votre réponse.
J'ai essayé de la trouver sur internet... sans succès, j'ai trouvé un schéma rien d'écrit pour les valeurs, et ponpon pour tous cas c'est qu'elles sont trop brûlées pour les tester, enfin dommage au pire si quelqu'un en a une en vente, je serais preneur 6870A90148A
6871A20349.
Pour modèle c18AwU u33.
J'ai essayé de la trouver sur internet... sans succès, j'ai trouvé un schéma rien d'écrit pour les valeurs, et ponpon pour tous cas c'est qu'elles sont trop brûlées pour les tester, enfin dommage au pire si quelqu'un en a une en vente, je serais preneur 6870A90148A
6871A20349.
Pour modèle c18AwU u33.
30 novembre 2021 à 19:02
Réponse 5 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonsoir.
Demain je cherche la photo des résistances avec le code couleur.
Demain je cherche la photo des résistances avec le code couleur.
30 novembre 2021 à 20:50
Réponse 6 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Alors là vous êtes un champion si vous me retrouvez ça, vous me sauvez littéralement la vie.
30 novembre 2021 à 21:08
Réponse 7 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonjour.

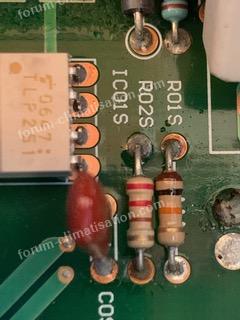

Voici
Pour agrandir l'image, cliquez dessus.
Voici
Pour agrandir l'image, cliquez dessus.
01 décembre 2021 à 07:54
Réponse 8 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonjour. Deux choses dans mon intervention.
1/ Les résistances : si on regarde ce que fait Sanyo à cet endroit, ils mettent une 110 ohms 3W entre la sortie du TLP et la grille de l'IGBT pour limiter le courant de grille, donc la R02S ; et ils mettent une 10k entre la grille et le 0V local, donc la R01S pour ne pas laisser la grille flottante.
2/ Mais attention, la grille de l'IGBT a claqué, du coup du 300V a déboulé sur ces résistances puis sur le TLP. Celui-ci a certainement grillé dans sa partie photorécepteur, et le 300V a pu accéder à la ligne 15V qui l'alimente. Et dans ce cas, tout ce qui est relié à ce 15V a pu dégager, en particulier la partie basse tension du moteur de ventilateur et/ou de l'IPM.
Donc, attention, remplacer l'IGBT et les 2 résistances ne ramènera pas forcément à la vie votre clim, il aura pu y avoir des dommages collatéraux....
Goudleuk, Dom.
1/ Les résistances : si on regarde ce que fait Sanyo à cet endroit, ils mettent une 110 ohms 3W entre la sortie du TLP et la grille de l'IGBT pour limiter le courant de grille, donc la R02S ; et ils mettent une 10k entre la grille et le 0V local, donc la R01S pour ne pas laisser la grille flottante.
2/ Mais attention, la grille de l'IGBT a claqué, du coup du 300V a déboulé sur ces résistances puis sur le TLP. Celui-ci a certainement grillé dans sa partie photorécepteur, et le 300V a pu accéder à la ligne 15V qui l'alimente. Et dans ce cas, tout ce qui est relié à ce 15V a pu dégager, en particulier la partie basse tension du moteur de ventilateur et/ou de l'IPM.
Donc, attention, remplacer l'IGBT et les 2 résistances ne ramènera pas forcément à la vie votre clim, il aura pu y avoir des dommages collatéraux....
Goudleuk, Dom.
01 décembre 2021 à 09:17
Réponse 9 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Bonjour.
Moi pour ma part c'est que les deux résistances qui on cramer, le reste et intacte d’où, pourquoi je veux juste les valeur de ces deux résistances, mon modèle LG, mais c'est mon père qui me changera les résistances une fois trouver.
Merci pour toute vos réponses, j'espère que mr alex08 réussira à retrouvé cette photo qui vos de l'or.
Moi pour ma part c'est que les deux résistances qui on cramer, le reste et intacte d’où, pourquoi je veux juste les valeur de ces deux résistances, mon modèle LG, mais c'est mon père qui me changera les résistances une fois trouver.
Merci pour toute vos réponses, j'espère que mr alex08 réussira à retrouvé cette photo qui vos de l'or.
01 décembre 2021 à 09:22
Réponse 10 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Merci.
Dom-Aom.
Le message que j'aurais aimé avoir.
Dans mon cas malgré l'échange de tout les pièce que vous décrivez.
Ma climatisation n’a pas redémarré.
Je souhaite bon courage a greg8413.
Dom-Aom.
Le message que j'aurais aimé avoir.
Dans mon cas malgré l'échange de tout les pièce que vous décrivez.
Ma climatisation n’a pas redémarré.
Je souhaite bon courage a greg8413.
01 décembre 2021 à 09:26
Réponse 11 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Merci merci, je vous tien au courant si sa a marché pour moi, grand merci à vous.
01 décembre 2021 à 10:31
Réponse 12 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
@Alex : désolé si je n'ai pas répondu en septembre, j'ai certainement manqué votre question, car je m'étais absenté 2 fois 5 jours dans cette période. Et au retour de chaque absence, j'ai dû balayer un peu trop vite les nombreuses questions tombées entre temps. En tous cas vous n'êtes pas rancunier! :-) Merci d'avoir posté votre photo en réponse 7.
01 décembre 2021 à 10:44
Réponse 13 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
@Alex : attention aussi : votre carte était corrodée. Si la piste ci-dessous est +/- coupée, alors vous aurez une mauvaise masse sur le TLP et vous risquez de claquer à nouveau les composants changés. D'autres endroits peuvent être atteints aussi, à vous d'inspecter soigneusement la carte.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 décembre 2021 à 12:07
Réponse 14 forum dépannage climatisation
Clim LG FM2 5AH code erreur CH05 changer IGBT
Merci Dom-Aom.
Depuis quand j'ai essayé de réparer par mes propres moyens sa n’a pas fonctionné.
Du coup j'ai cherché une carte et par chance j ai trouvé une annonce e-y, qui se débarrassais dune unité extérieure de la même réf neuve.
Neuve pour le prix d une carte neuve.
Donc je l’ai changé et la il faut que je trouve quelqu’un pour la recharger.
N'étant pas sur place je finis le montage aux prochaines vacances.
L'entraide (liberté égalité fraternité) et bien souvent oublié.
Depuis quand j'ai essayé de réparer par mes propres moyens sa n’a pas fonctionné.
Du coup j'ai cherché une carte et par chance j ai trouvé une annonce e-y, qui se débarrassais dune unité extérieure de la même réf neuve.
Neuve pour le prix d une carte neuve.
Donc je l’ai changé et la il faut que je trouve quelqu’un pour la recharger.
N'étant pas sur place je finis le montage aux prochaines vacances.
L'entraide (liberté égalité fraternité) et bien souvent oublié.
