Question Forum Climatisation : Code erreur L3 climatiseur Airton
Bonjour.

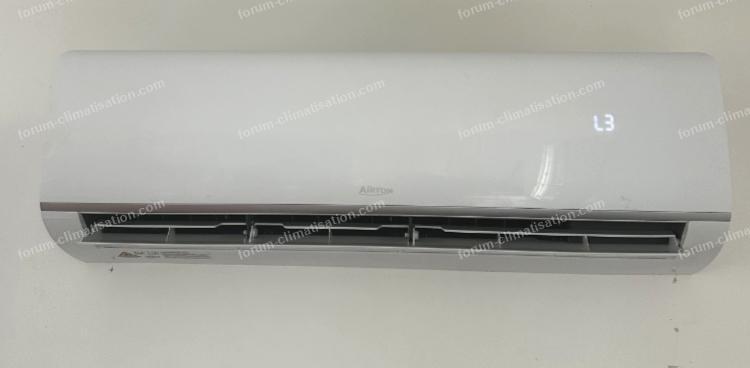

J’ai un soucis avec mon climatiseur à peine 1 an Airton, celui ci affiche code L3, unité extérieure ne démarre pas.
Le SAV m’a envoyé deux cartes 1 unité intérieur et 1 unité extérieur mais ça ne fonctionne pas, disjoncteur coupé plus de 30 minutes, pile télécommande retirée puis remise.
L’unité intérieur ventilé mais aucun démarrage de l’unité extérieur.
Quelqu’un pourrait il m’aider ?
Modèle climatisation :
Type : SMVH18B-4B2A3NM
Référence : 409936 (unité extérieure) / 409936 (identique pour l’ensemble)
Puissance : 5270W froid / 5500W chaud
Réfrigérant : R32
Raccordement : ReadyClim
Date de fabrication : décembre 2024
Installé en juillet 2025.
Merci.
Pour agrandir l'image, cliquez dessus.
J’ai un soucis avec mon climatiseur à peine 1 an Airton, celui ci affiche code L3, unité extérieure ne démarre pas.
Le SAV m’a envoyé deux cartes 1 unité intérieur et 1 unité extérieur mais ça ne fonctionne pas, disjoncteur coupé plus de 30 minutes, pile télécommande retirée puis remise.
L’unité intérieur ventilé mais aucun démarrage de l’unité extérieur.
Quelqu’un pourrait il m’aider ?
Modèle climatisation :
Type : SMVH18B-4B2A3NM
Référence : 409936 (unité extérieure) / 409936 (identique pour l’ensemble)
Puissance : 5270W froid / 5500W chaud
Réfrigérant : R32
Raccordement : ReadyClim
Date de fabrication : décembre 2024
Installé en juillet 2025.
Merci.
Pour agrandir l'image, cliquez dessus.
30 juillet 2026 à 16:16
Réponse 1 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.
Je n'ai pas les codes des machines Airton récentes. Savez-vous ce que veut dire L3?
Je n'ai pas les codes des machines Airton récentes. Savez-vous ce que veut dire L3?
30 juillet 2026 à 19:46
Réponse 2 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour Dom-Aom

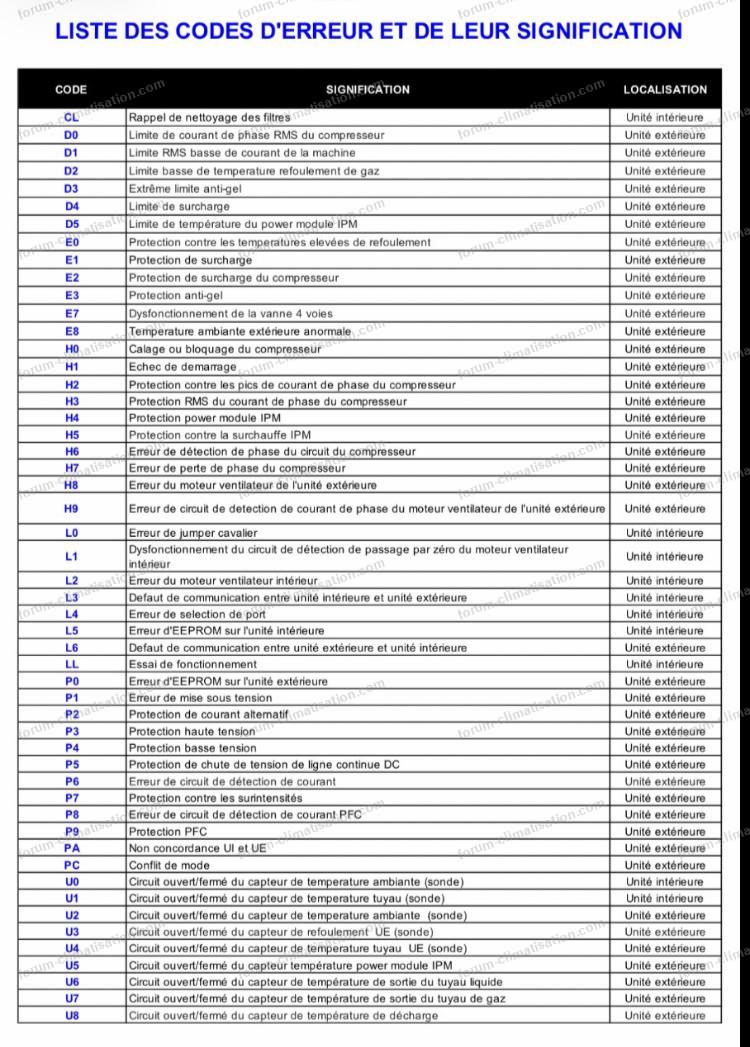

Le code L3 : Défaut de communication entre unité intérieure et unité extérieure.
Pour agrandir l'image, cliquez dessus.
Le code L3 : Défaut de communication entre unité intérieure et unité extérieure.
Pour agrandir l'image, cliquez dessus.
30 juillet 2026 à 19:59
Réponse 3 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.
Merci pour le tableau, qui servira certainement dans le futur.
Une absence de communication est souvent due à l'alim basse tension de l'UE qui ne fonctionne plus. Avez-vous des signes de vie dans l'UE (bruits à la remise sous tension, LEDs qui s'éclairent ou clignotent)? Si vous pouvez localiser l'alim, voyez si les condensateurs autour du transfo portent bien des tensions continues. Attention, certains sont potentiellement à 340V.
Pour plus d'assistance, il faudra mettre des photos de la ou des cartes, et je vous dirai quoi tester.
Merci pour le tableau, qui servira certainement dans le futur.
Une absence de communication est souvent due à l'alim basse tension de l'UE qui ne fonctionne plus. Avez-vous des signes de vie dans l'UE (bruits à la remise sous tension, LEDs qui s'éclairent ou clignotent)? Si vous pouvez localiser l'alim, voyez si les condensateurs autour du transfo portent bien des tensions continues. Attention, certains sont potentiellement à 340V.
Pour plus d'assistance, il faudra mettre des photos de la ou des cartes, et je vous dirai quoi tester.
31 juillet 2026 à 08:39
Réponse 4 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour et merci pour votre retour.
Pour préciser ma situation : les deux cartes électroniques (unité intérieure ET unité extérieure) ont été remplacées par des cartes neuves envoyées par le SAV Airton, suite à leur diagnostic ce mois-ci.
Malgré ce double remplacement le défaut L3 persiste à l’identique.
Concernant les signes de vie de l’UE , le ventilateur extérieur ne démarre pas, mais j’entends un léger bruit de claquement répété (comme un relais qui s’active/désactive en boucle) provenant de la carte intérieure lors des tentatives de démarrage.
Mes mesures au multimètre :
- Tension N/L unité extérieure : 230V correct
- Tension N/borne 2 : 0V en alternatif, mais environ 1,49V en continu au repos (appareil éteint, sous tension).
- Continuité du câble inter-unités : confirmée (0,5 Ω)

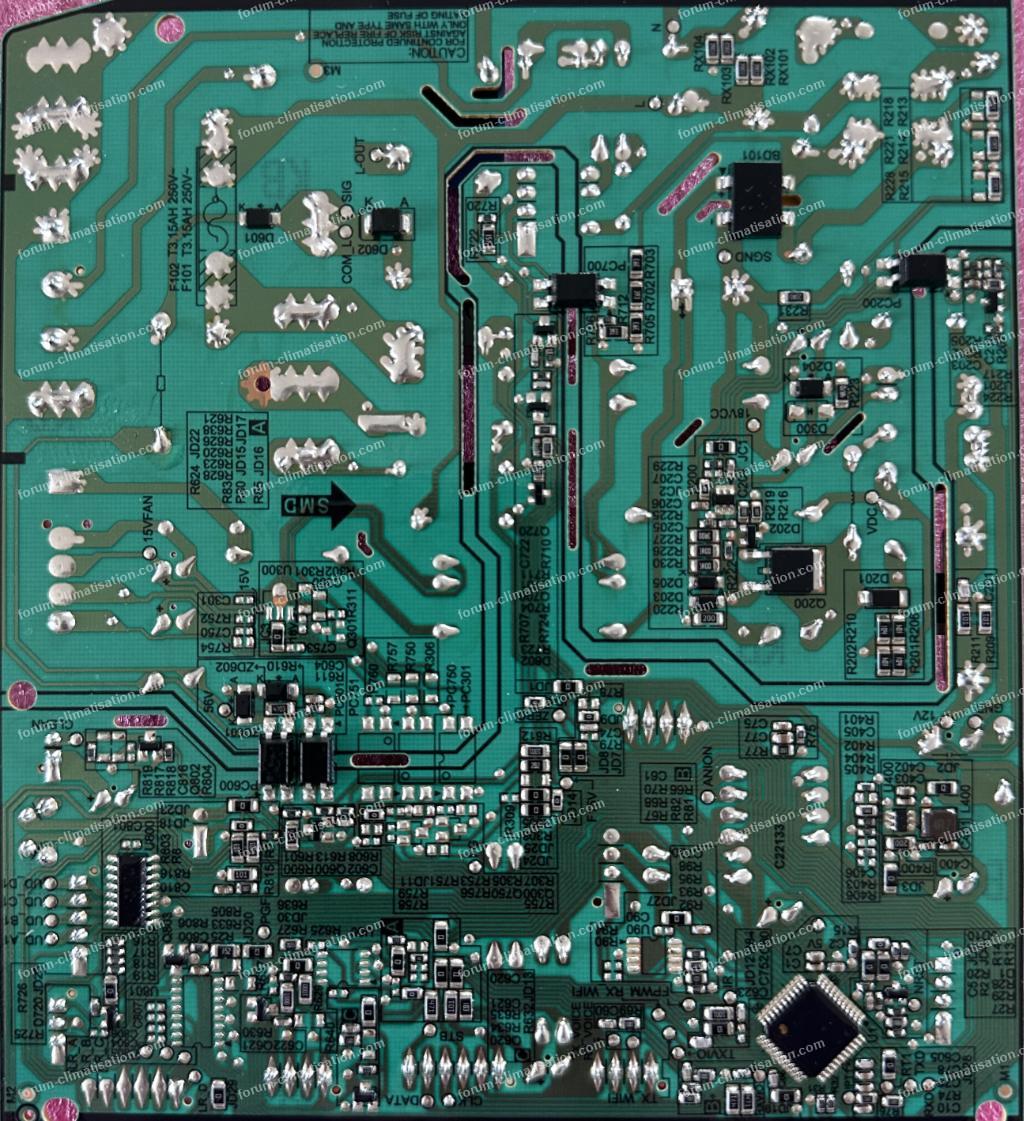

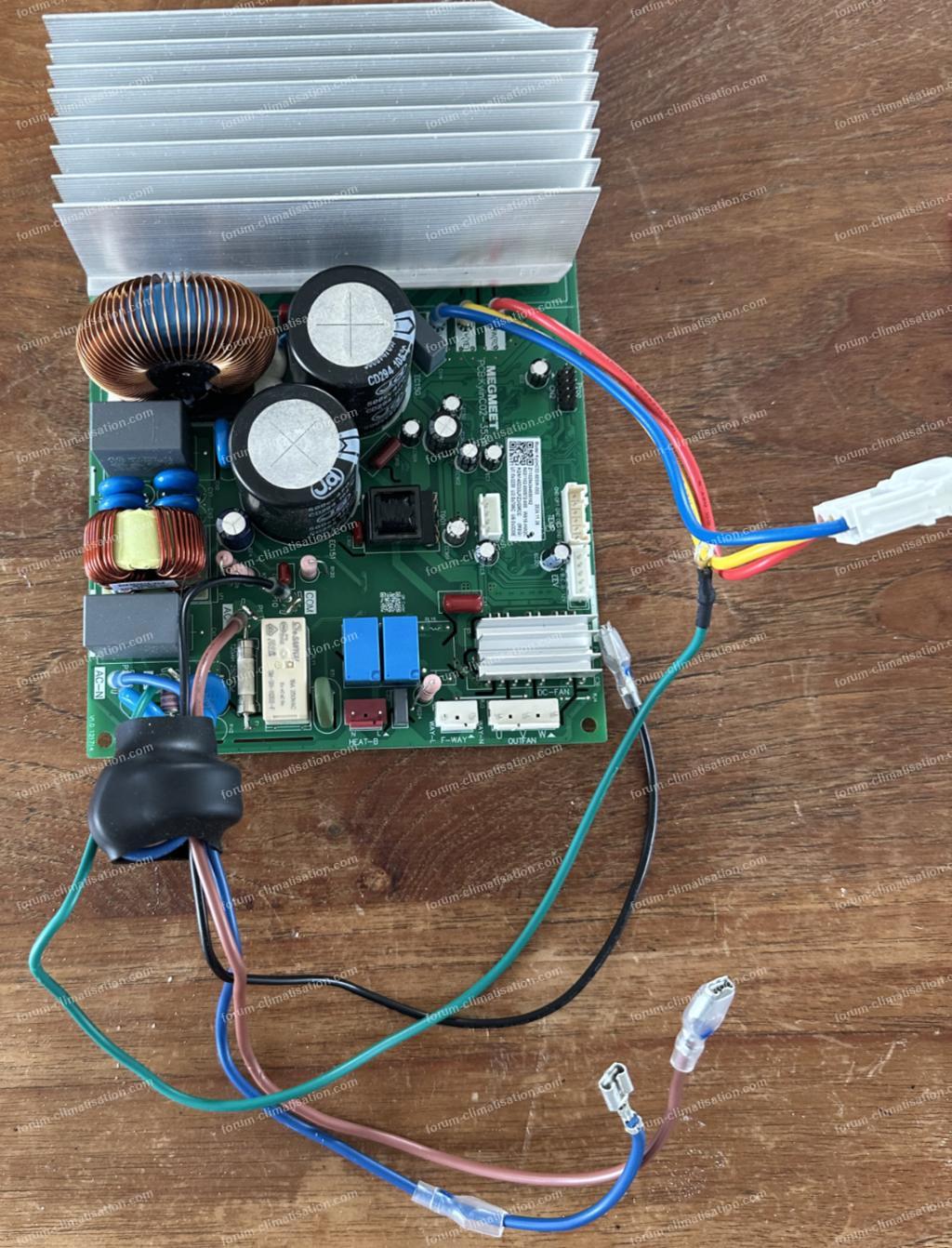

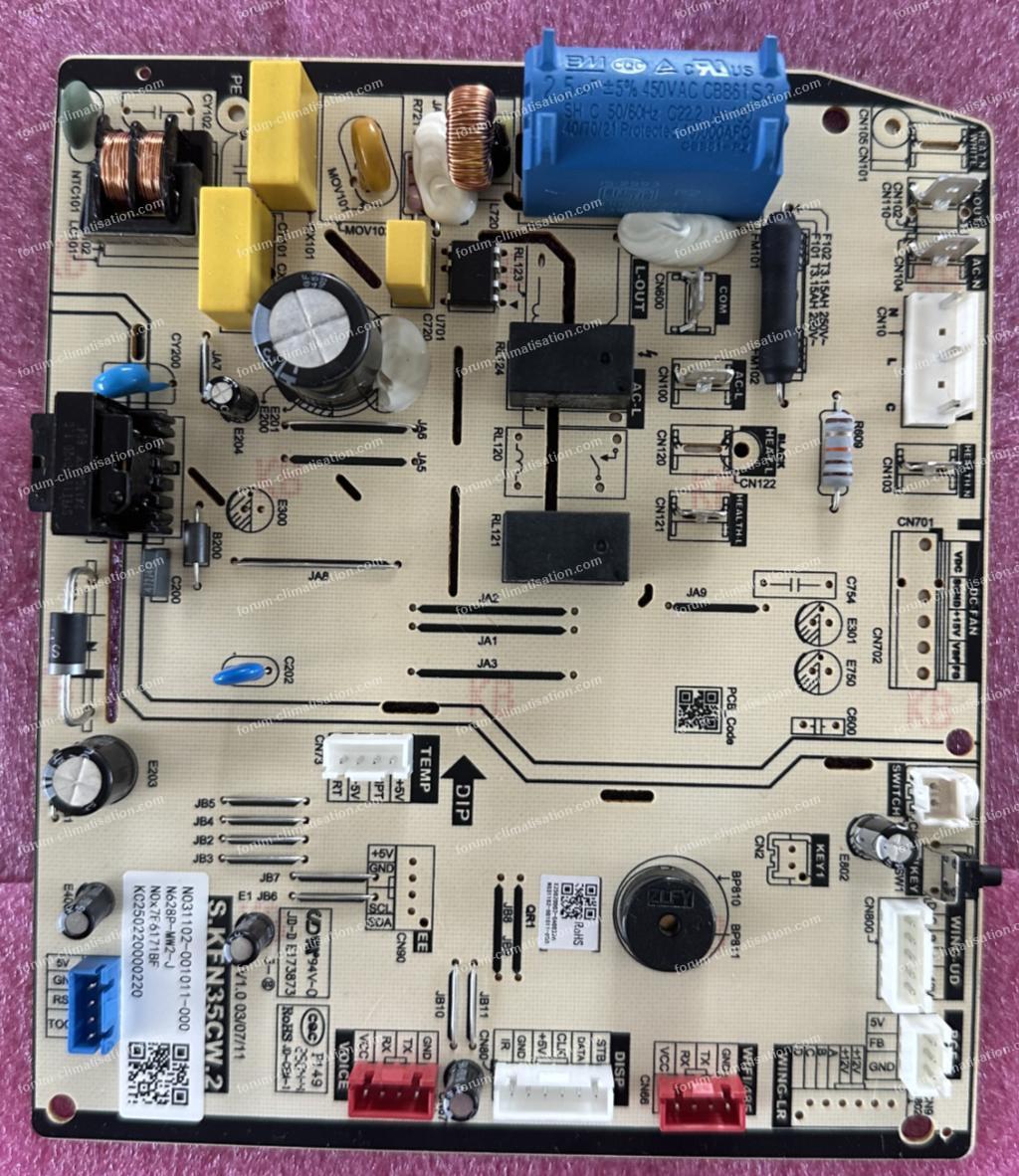

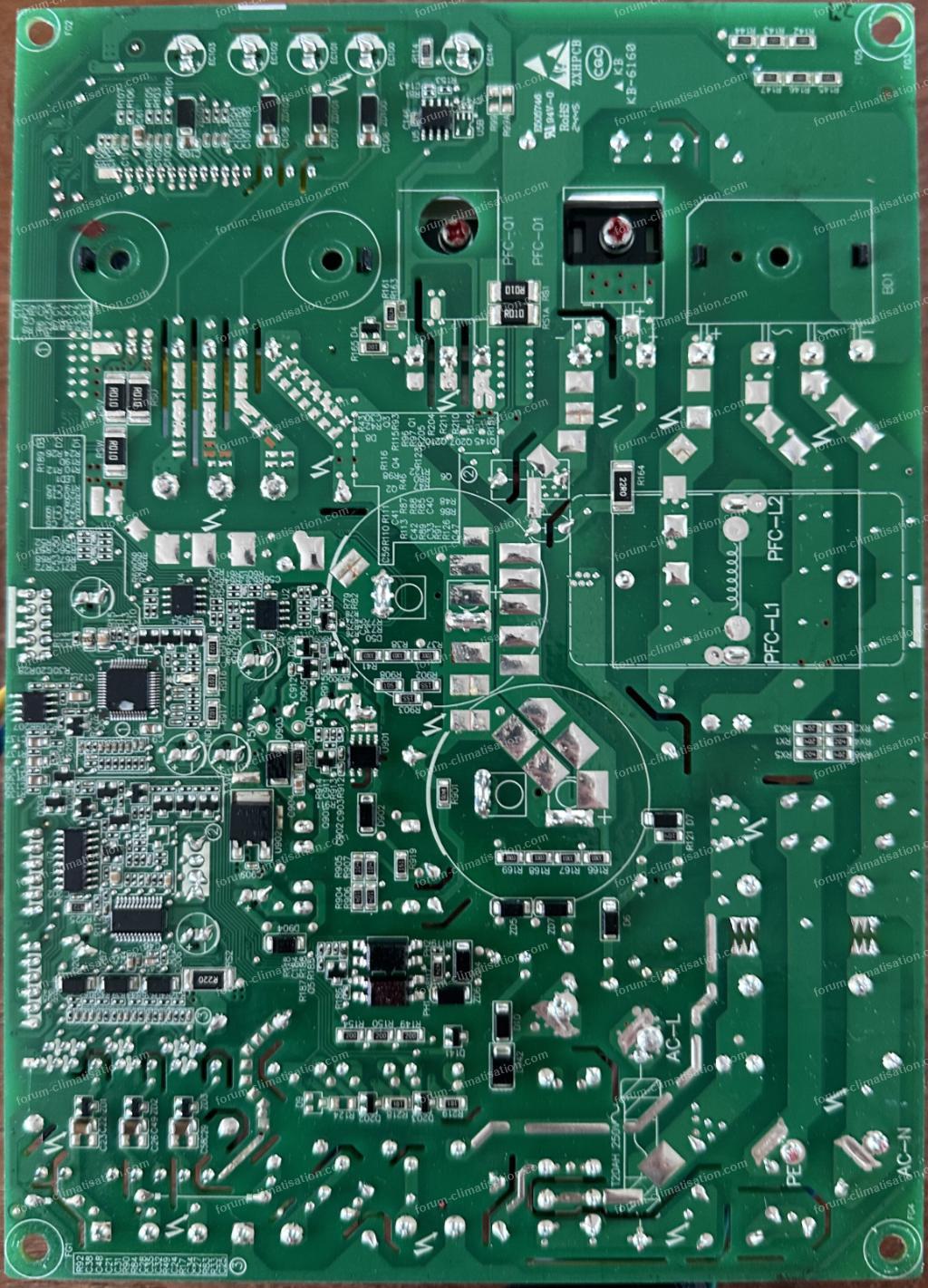

Je vous joins des photos des deux cartes si cela peut aider notamment sur le circuit d’alimentation basse tension et les condensateurs que vous mentionnez.
Merci encore pour votre aide.
Pour agrandir les images, cliquez dessus.
Pour préciser ma situation : les deux cartes électroniques (unité intérieure ET unité extérieure) ont été remplacées par des cartes neuves envoyées par le SAV Airton, suite à leur diagnostic ce mois-ci.
Malgré ce double remplacement le défaut L3 persiste à l’identique.
Concernant les signes de vie de l’UE , le ventilateur extérieur ne démarre pas, mais j’entends un léger bruit de claquement répété (comme un relais qui s’active/désactive en boucle) provenant de la carte intérieure lors des tentatives de démarrage.
Mes mesures au multimètre :
- Tension N/L unité extérieure : 230V correct
- Tension N/borne 2 : 0V en alternatif, mais environ 1,49V en continu au repos (appareil éteint, sous tension).
- Continuité du câble inter-unités : confirmée (0,5 Ω)
Je vous joins des photos des deux cartes si cela peut aider notamment sur le circuit d’alimentation basse tension et les condensateurs que vous mentionnez.
Merci encore pour votre aide.
Pour agrandir les images, cliquez dessus.
31 juillet 2026 à 13:57
Réponse 5 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
"...provenant de la carte intérieure" : prête à confusion. Est-ce la carte à l'intérieur de l'UE ou la carte de l'UI?
Si l'UI : Faites en sorte que le secteur (la phase) n'arrive plus sur la carte de l'UE, et remettez le jus. Si le cyclage de relais continue, la panne est probablement dans l'UI. Comme la carte est neuve, il faut soupçonner ce qui n'a pas été changé, entre autres le ventilateur. Débranchez le hors tension et remettez sous tension. Pareil? Faites de même avec d'autres connecteurs, mais pas celui du volet (wing UD), car le fait qu'il bouge à la remise sous tension montre qu'une partie de la carte fonctionne.
Dans l'UE, l'alim est bâtie autour du transfo noir vers le centre de la carte, pilotée par le petit circuit à 4 + 2 + 1 pattes face arrière. Sur les gros condos, normalement 340V, sur les petits à droite du transfo, plutôt des valeurs faibles, entre 5 et 15V classiquement.
Si l'UI : Faites en sorte que le secteur (la phase) n'arrive plus sur la carte de l'UE, et remettez le jus. Si le cyclage de relais continue, la panne est probablement dans l'UI. Comme la carte est neuve, il faut soupçonner ce qui n'a pas été changé, entre autres le ventilateur. Débranchez le hors tension et remettez sous tension. Pareil? Faites de même avec d'autres connecteurs, mais pas celui du volet (wing UD), car le fait qu'il bouge à la remise sous tension montre qu'une partie de la carte fonctionne.
Dans l'UE, l'alim est bâtie autour du transfo noir vers le centre de la carte, pilotée par le petit circuit à 4 + 2 + 1 pattes face arrière. Sur les gros condos, normalement 340V, sur les petits à droite du transfo, plutôt des valeurs faibles, entre 5 et 15V classiquement.
31 juillet 2026 à 15:11
Réponse 6 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Je parlais bien de l’unité intérieure pour les petits bruits léger de claquement.
Quand j’ai coupé la phase L sur l’unité extérieur, l’unité intérieure ne s’allume plus du tout en ayant remis le disjoncteur.
Ou se trouve ce petit circuit à 4+2+1 pattes ?
Merci.
Quand j’ai coupé la phase L sur l’unité extérieur, l’unité intérieure ne s’allume plus du tout en ayant remis le disjoncteur.
Ou se trouve ce petit circuit à 4+2+1 pattes ?
Merci.
31 juillet 2026 à 17:07
Réponse 7 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Le circuit est en 1ère photo, presque au centre. Pourrait être un TNYxxx, mais pas forcément.
Pour le secteur, je me suis mal expliqué (ça arrive!). La phase arrive sur la carte, et repart assez vite pour alimenter l'UI. Il faudrait donc enlever la phase et la reconnecter au fil de phase pour l'UI. Hors tension, bien sûr.
Pour le secteur, je me suis mal expliqué (ça arrive!). La phase arrive sur la carte, et repart assez vite pour alimenter l'UI. Il faudrait donc enlever la phase et la reconnecter au fil de phase pour l'UI. Hors tension, bien sûr.
31 juillet 2026 à 19:56
Réponse 8 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.

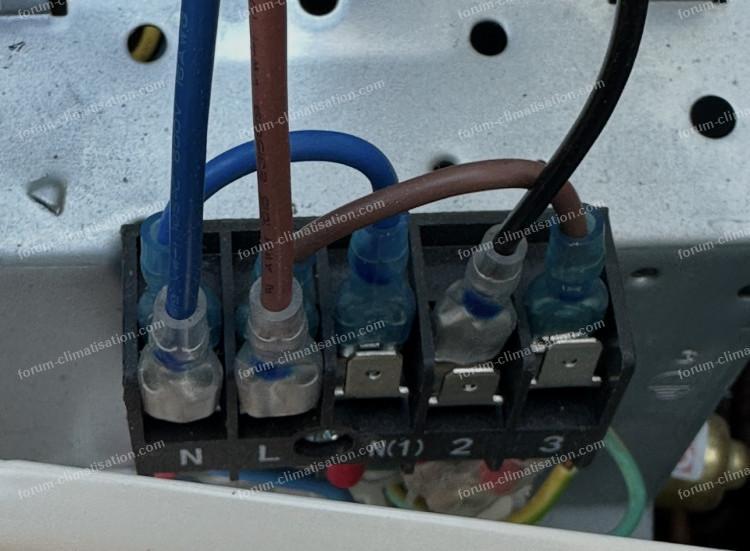

Je n’ai pas trop compris le branchement a effectuer, j’ai mis la photo des branchements UE.
Merci.
Pour agrandir l'image, cliquez dessus.
Je n’ai pas trop compris le branchement a effectuer, j’ai mis la photo des branchements UE.
Merci.
Pour agrandir l'image, cliquez dessus.
01 août 2026 à 12:52
Réponse 9 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.
OK, la configuration n'est pas celle à laquelle je pensais : en général, la phase passe par la carte et un fusible avant de repartir vers l'UI. Du coup, débranchez le fil marron qui arrive sur 3 ; débranchez l'arrivée générale L et branchez la sur 3. L'UE ne sera ainsi plus alimentée. 2 est le fil de communication UE/UI.
OK, la configuration n'est pas celle à laquelle je pensais : en général, la phase passe par la carte et un fusible avant de repartir vers l'UI. Du coup, débranchez le fil marron qui arrive sur 3 ; débranchez l'arrivée générale L et branchez la sur 3. L'UE ne sera ainsi plus alimentée. 2 est le fil de communication UE/UI.
02 août 2026 à 07:49
Réponse 10 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour,
J’ai fait le test comme indiqué : débranché le fil marron de la borne 3, débranché l’arrivée L générale, et rebranché cette arrivée L directement sur la borne 3. L’UE n’était donc plus du tout alimentée.
Résultat : le claquement (tic) persiste côté UI, toutes les 20 secondes environ.
La carte UI a déjà été remplacée par une neuve (envoyée par le SAV), quelle piste me conseillez-vous d’explorer maintenant ?
Merci !
J’ai fait le test comme indiqué : débranché le fil marron de la borne 3, débranché l’arrivée L générale, et rebranché cette arrivée L directement sur la borne 3. L’UE n’était donc plus du tout alimentée.
Résultat : le claquement (tic) persiste côté UI, toutes les 20 secondes environ.
La carte UI a déjà été remplacée par une neuve (envoyée par le SAV), quelle piste me conseillez-vous d’explorer maintenant ?
Merci !
02 août 2026 à 11:31
Réponse 11 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Je suppose qu'à la remise sous tension le volet fait un aller retour. Confirmez.
Je vous avais mis un plan de manip en réponse 6. Essayez de l'appliquer. Faute de schémas, je ne garantis pas qu'il mènera à quelque chose de concret, mais ça ne mange pas de pain d'essayer. Avez-vous le dispositif "Health" installé sur cette UI? Il est alimenté via le relais RL121. C'est peut-être lui qu'on entend. L'essai qui le concernera se fera en déconnectant la cosse CN121. L'autre relais est affecté à la comm ; bizarre, en général pas de relais à cet endroit.
Si tout cela n'a rien donné, rebranchez l'UE comme à l'origine et suivez la fin de la réponse 6. Mais bon, avec une carte neuve, on est obligé de penser à un élément extérieur à la carte (ventilateur, par ex). Dans cette optique, coupez le jus, débranchez un élément, et remettez sous tension pour voir l'effet (commencez par OUTFAN (le ventilo) puis EEV (l'électrovanne)).
Je vous avais mis un plan de manip en réponse 6. Essayez de l'appliquer. Faute de schémas, je ne garantis pas qu'il mènera à quelque chose de concret, mais ça ne mange pas de pain d'essayer. Avez-vous le dispositif "Health" installé sur cette UI? Il est alimenté via le relais RL121. C'est peut-être lui qu'on entend. L'essai qui le concernera se fera en déconnectant la cosse CN121. L'autre relais est affecté à la comm ; bizarre, en général pas de relais à cet endroit.
Si tout cela n'a rien donné, rebranchez l'UE comme à l'origine et suivez la fin de la réponse 6. Mais bon, avec une carte neuve, on est obligé de penser à un élément extérieur à la carte (ventilateur, par ex). Dans cette optique, coupez le jus, débranchez un élément, et remettez sous tension pour voir l'effet (commencez par OUTFAN (le ventilo) puis EEV (l'électrovanne)).
02 août 2026 à 15:15
Réponse 12 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.

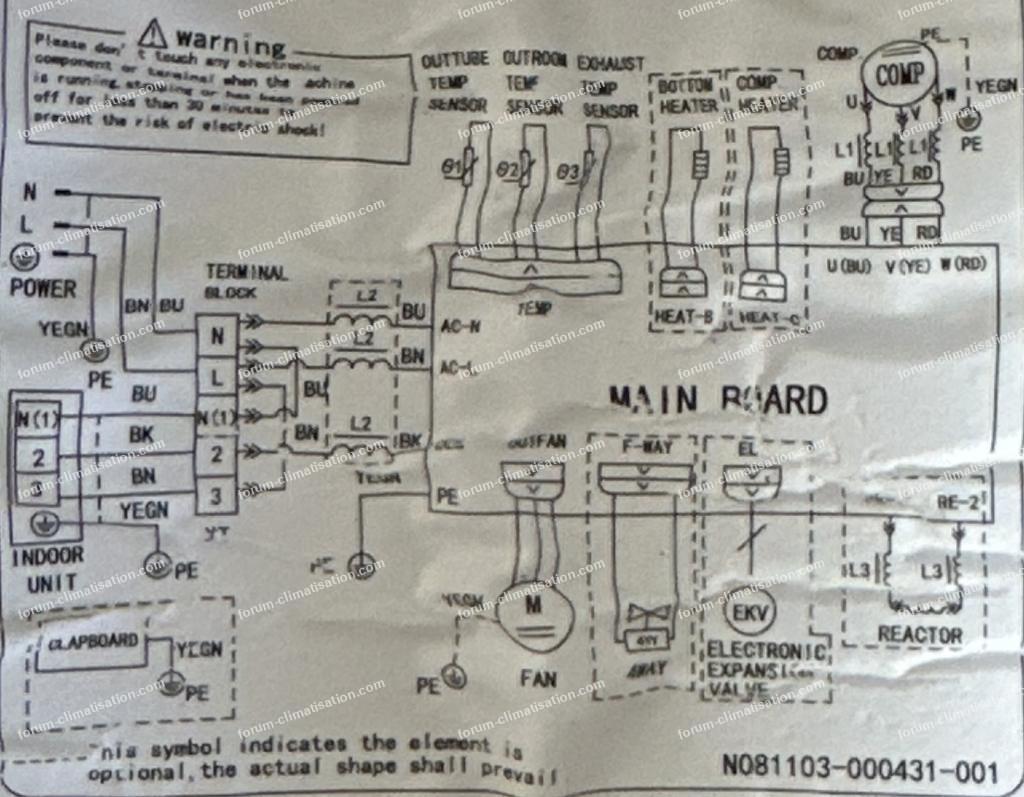

À la remise sous tension le volet ne fait pas d’aller retour, un aller seulement.
J’ai déconnecté CN121 sans résultat, le tic tic continue et s’arrête au bout d’un certain temps avant l’affichage du code L3.
Le ventilateur UI fonctionne, le swing etc..
Le ventilateur UE ne fonctionne pas mais tourne à la main librement, aucun blocage.
Je ne trouve pas EEV et OUTFAN sur la carte UI je vais m’orienter sur la carte UE
Merci pour le retour, j’espère résoudre la panne car le SAV fait la sourde oreille …
Pour agrandir l'image, cliquez dessus.
À la remise sous tension le volet ne fait pas d’aller retour, un aller seulement.
J’ai déconnecté CN121 sans résultat, le tic tic continue et s’arrête au bout d’un certain temps avant l’affichage du code L3.
Le ventilateur UI fonctionne, le swing etc..
Le ventilateur UE ne fonctionne pas mais tourne à la main librement, aucun blocage.
Je ne trouve pas EEV et OUTFAN sur la carte UI je vais m’orienter sur la carte UE
Merci pour le retour, j’espère résoudre la panne car le SAV fait la sourde oreille …
Pour agrandir l'image, cliquez dessus.
03 août 2026 à 15:37
Réponse 13 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
L'intelligence artificielle va tuer Internet.
Le pillage par l'intelligence artificielle
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
L'intelligence artificielle va tuer Internet.
Le pillage par l'intelligence artificielle
03 août 2026 à 16:43
Réponse 14 forum climatisation climatiseurs
Code erreur L3 climatiseur Airton
Bonjour.
La fin de ma réponse 6 (qui est devenue 5 suite à un déplacement de message du modérateur), parlait de l'UE. Sur votre photo de la carte d'UE, les connecteurs sont de part et d'autre du petit radiateur en alu.
Il n'est pas impossible que le tic-tic soit dû au relais de comm, RL124. Si c'est bien lui, alors la tension entre la cosse d'arrivée de la phase (CN100) et la cosse de comm (CN600) doit varier en même temps que le tic-tic. Éventuellement, vous pouvez brancher une petite lampe 230V entre la cosse comm et une cosse de neutre (CN102/3/4). Si les temps ON et OFF du relais sont suffisamment "longs" (au moins 1s), quelles tensions AC lisez vous entre neutre et comm (sans la lampe éventuelle)?
La fin de ma réponse 6 (qui est devenue 5 suite à un déplacement de message du modérateur), parlait de l'UE. Sur votre photo de la carte d'UE, les connecteurs sont de part et d'autre du petit radiateur en alu.
Il n'est pas impossible que le tic-tic soit dû au relais de comm, RL124. Si c'est bien lui, alors la tension entre la cosse d'arrivée de la phase (CN100) et la cosse de comm (CN600) doit varier en même temps que le tic-tic. Éventuellement, vous pouvez brancher une petite lampe 230V entre la cosse comm et une cosse de neutre (CN102/3/4). Si les temps ON et OFF du relais sont suffisamment "longs" (au moins 1s), quelles tensions AC lisez vous entre neutre et comm (sans la lampe éventuelle)?
