Bonjour Monsieur.

Je commence par vous remercier pour le temps que vous consacrez à ce forum pour aider des gens comme moi.
Je m’apprêtais à faire les mesures cet après-midi et, ce matin, dans une brocante, comme par hasard, je suis tombé sur un équipement YAC qui contenait exactement la même carte (même référence, même boîtier, mêmes composants…), avec la même télécommande et un transformateur. Le monsieur m’a confirmé que cela fonctionnait bien.

Je n’ai pas hésité à acheter cette partie électrique (30 euros).
Je me suis dit que la carte allait peut-être fonctionner, ou que le transformateur était peut-être la cause du problème, ou qu’au pire je pourrais me servir de cette carte pour remplacer les composants défaillants sur l’ancienne.
Qu’en pensez-vous ?
Comment puis-je la tester et par quoi dois-je commencer ?
Est-ce que je débranche l’ancienne et je branche la nouvelle ?
Est-ce que je teste la télécommande ?
Je suis un peu perdu, et l’idéal serait que cette nouvelle carte fonctionne sans avoir besoin de dessouder et souder des composants sur l’ancienne. Je ne suis pas très doué et j’ai peur de faire un court-circuit.
Pour information, il n’y a que les switchs sur la carte qui ne sont pas dans la bonne position :
Il faut donc les remettre comme sur l’ancienne carte.

Pour agrandir les images, cliquez dessus.

Bonjour.

Je reviens vers vous suite aux tests.
Les deux câbles rouges sortant du transformateur sont à 3,9 V, alors qu’auparavant on était à 23 V.
Le câble marron est à 4,4 V, alors qu’on était auparavant à 18 V.
Concernant les condensateurs :
Gros condensateur : 1,7 V
Condensateur moyen : 1,1 V
Petit condensateur : 1,6 V
La référence du régulateur non monté sur radiateur, à 3 pattes, est KLA7805A P1733 :
Tension 2 : 4,84 V
Tension 1 : 11,93 V
Petit radiateur (7818A) :
Tension 1 : 18 V
Tension 2 : impossible à mesurer, l’appareil affiche en permanence quelques mV
Gros radiateur (7812A) :
Tension 1 : impossible à mesurer, seulement quelques 341 mV
Tension 2 : 23 V
Honnêtement, je suis perdu. Je ne sais pas si le problème vient des condensateurs, sachant que les mesures au niveau des régulateurs varient beaucoup et ne sont pas stables.
Mes connaissances en électronique sont limitées, et les réparateurs de pompes à chaleur, simplement en décrivant le problème, veulent tout changer.
Connaîtriez-vous par hasard quelqu’un de passionné dans les Bouches-du-Rhône ?

D'autres tests que je peux faire ? Je peux démonter la carte ?
L'accès est très très difficile dans mes comble la ou se trouve cette carte....
Merci beaucoup pour votre aide.

Bonjour.

Merci pour votre retour. Je procéderai aux mesures ce soir.
Pour être sûr, ce sont bien ces 3 condensateurs et ces trois régulateurs qu’il faut vérifier ?
Les mesures sont-elles bien à effectuer au verso de la carte ? (pas pour le petit régulateur)

Merci d’avance.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Je vous explique la situation :
lorsque nous avons changé le condensateur, l’appareil ne s’allume plus, ni la TC ni l’UI.
Ensuite, j’ai remis l’ancien condensateur et je me suis retrouvé à l’état initial :
La télécommande s’allume pendant 5 secondes puis s’éteint.
L’UI s’allume correctement (la LED verte clignote).
J’ai bien 230 V à l’entrée de l’UE (la LED verte clignote également) ainsi que 230 V qui arrive à l’UI.
Aux bornes de la télécommande, j’ai 16V que ce soit pendant qu'elle est allumée (5 sec) ou éteinte c'est la même chose.
Entre les bornes marron qui sortent du transfo de l'UI j'ai 18V et entre les rouge j'ai 23V.

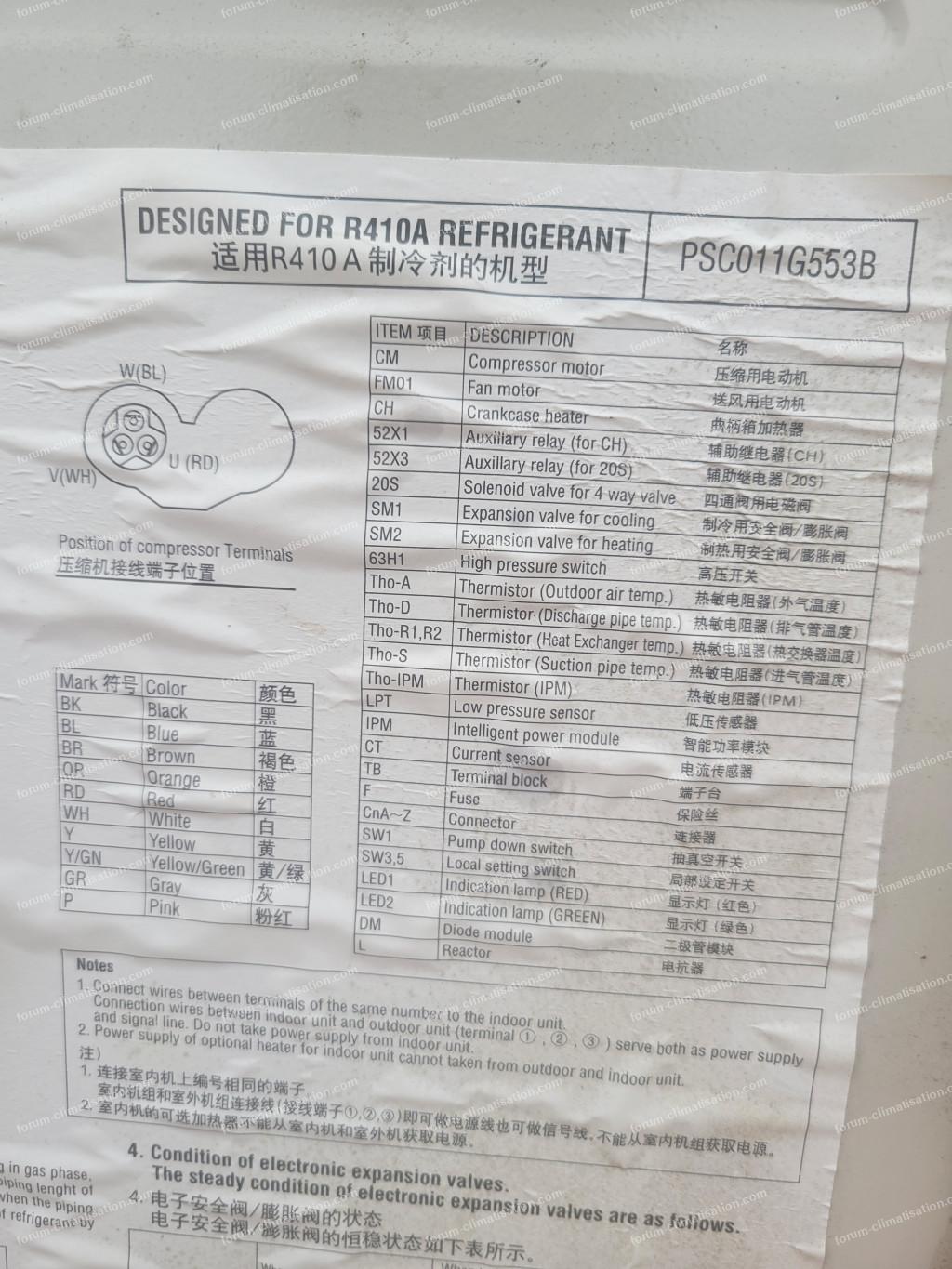

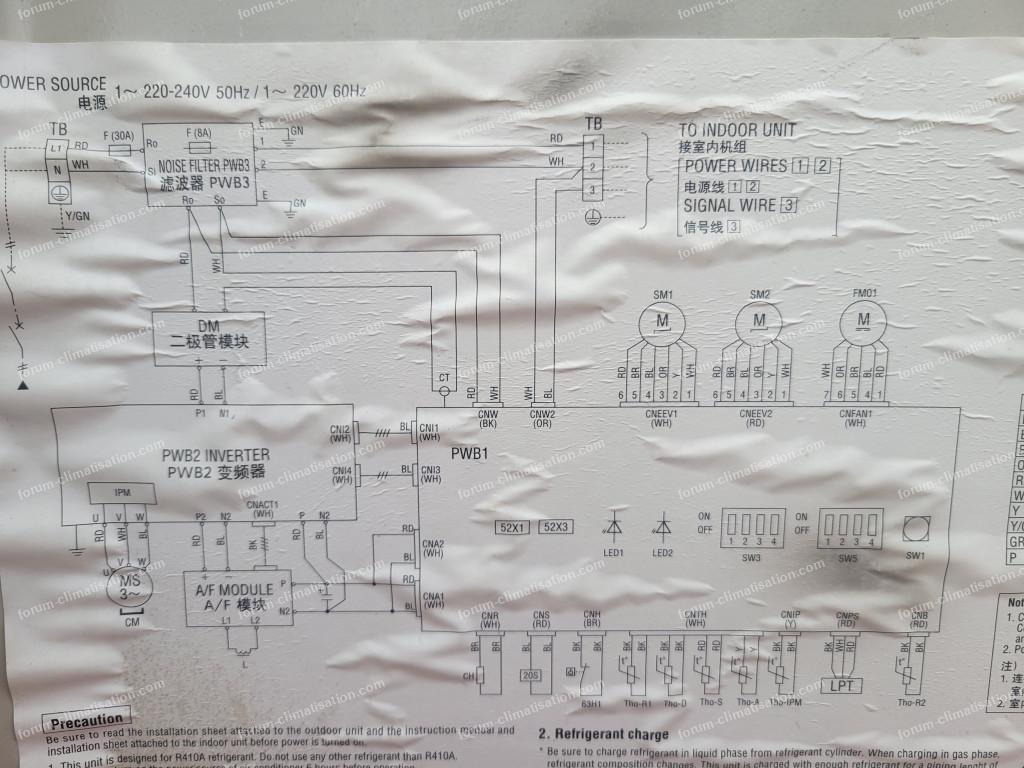

Pour rectifier, je vous joins les bons schémas de l’UE et de l’UI.
En vous remerciant par avance.

Pour agrandir les images, cliquez dessus.

Merci pour votre retour.
Ci-joint la photo de la carte UE je n'ai pas de verso désolée, je dois le démonté ...

Pour agrandir l'image, cliquez dessus.

Voici le schéma de l'unité intérieure.

Pour agrandir l'image, cliquez dessus.

Voici une photo de l'unité extérieure.

Pour agrandir l'image, cliquez dessus.

Pour compléter, j'ai mesuré la tension entre le 1 et le 2 sur l'unité intérieure et il n'y a pas de tension.

Pour agrandir l'image, cliquez dessus.

Bonjour, avez-vous trouvé une solution ? J'ai le même problème, merci.

Bonjour.

J'ai changé le condensateur, exactement le même mais rien, même la télécommande ne s'allume plus...des suggestions ?
Merci.

Bonjour.

Je l’ai testé avec un multimètre en mesurant les µF, mais ça ne donne rien. Je l’ai chargé avec une prise 220 V pendant quelques secondes, puis je l’ai déchargé avec un tournevis en le mettant sur ses deux bornes : rien ne se passe, seulement une toute petite étincelle, pas une étincelle correspondant à un condensateur de 2700 µF.
Je vous avoue que je ne suis pas très sûr que ce soit lui qui cause le problème.
Si vous avez des suggestions de tests que je peux faire, n’hésitez pas.

Bonjour.

La télécommande n'affiche rien, elle s'éteint au bout de 15 secondes sans afficher de code d'erreur.
Je parle uniquement du bouton on/off.
En revanche, je réussis à contrôler la température et les autres réglages lorsque la machine est éteinte.

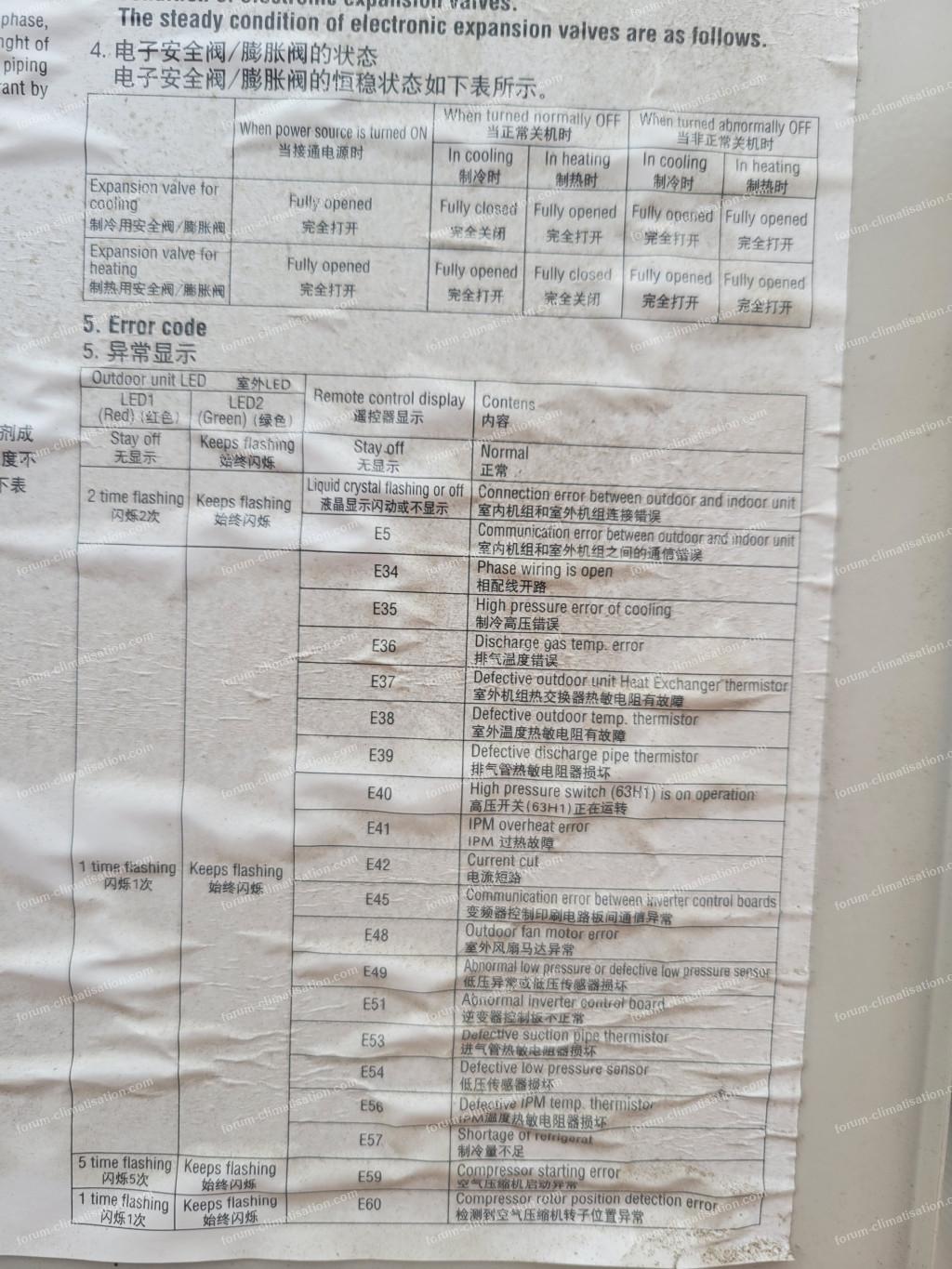

Le seul code d'erreur que j'arrive à trouver dans l'historique est E34.
Nous avons des doutes concernant le condensateur, nous avons effectué quelques tests trouvés sur YouTube et il semble être hors service, sachant que la climatisation a fonctionné pendant 5300 heures.
Pensez-vous que cela puisse être la cause du problème ?
Merci.

Pour agrandir l'image, cliquez dessus.

Bonjour.

J’ai un climatiseur Mitsubishi FDUM100V avec une télécommande filaire.
Depuis quelque temps, lorsque j’appuie sur le bouton on/off de la télécommande, le voyant s’allume bien, mais au bout de 15 secondes il s’éteint et l’unité ne se met pas en marche.
Si je coupe puis je remets le disjoncteur, j’entends bien que l’unité démarre, puis elle s’arrête après quelques seconde et après ça l'activation de la télécommande ne génère rien.
Sur l'unité extérieure, il y a une LED verte qui continue de clignoter.
J’ai testé les fusibles de l’unité intérieure et extérieure : ils sont OK.
Je ne sais pas quoi tester d’autre.
Merci.

Pour agrandir les images, cliquez dessus.

Bonjour,

J'ai exactement le même problème. Pourriez-vous m'aider s'il vous plaît ?
Avez-vous réussi à le résoudre votre problème ?
