Question Forum Dépannage Climatisation : Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages
Bonjour.

Je recherche le schéma électrique de la carte de régulation de mes splits référence RAS-B10N3KV2-E.
Merci d'avance.

Anthony
12 janvier 2020 à 16:43
Forum Climatisation Réponse 1

Schéma carte régulation splits RAS-B10N3KV2-E

ptigui29
Membre inscrit
ptigui29
129 messages
Bonjour
Le manuel de servie se trouve sur le lien joint :
https://www.manualslib.com/download/825353/Toshiba-Ras-B10n3kv2-E.html
Si il n'y a pas de schémas, ce fabricant ne les divulgue pas.
12 janvier 2020 à 19:10
Forum Climatisation Réponse 2

Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages
Merci pour votre réponse.
Malheureusement le schéma n'est pas assez détaillé.
12 janvier 2020 à 21:03
Forum Climatisation Réponse 3

Schéma carte régulation splits RAS-B10N3KV2-E

PL
Membre inscrit
PL
10 731 messages
Bonjour. Encore.
Pourquoi tout simplement ne pas mettre une commande filaire prévue par le constructeur à cet effet.
13 janvier 2020 à 18:58
Forum Climatisation Réponse 4

Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages
Bonsoir,
Parce que avec la télécommande, je ne peux gérer le fonctionnement en fonction de la température ambiante de mon séjour, ni gérer différentes plages horaires de fonctionnement.

Et sur ce modèle de split, il n'y a pas de module wifi intégré. Il faut acheter un module IR Wifi pour chaque Split, ce qui est très onéreux.

Dans le pire du pire des cas, j'ai la solution de mettre en parallèle du bouton marche arrêt de la télécommande, mon relais wifi... mais j'aimerais ne pas en arriver à cette solution qui est vraiment brouillon.
13 janvier 2020 à 19:36
Forum Climatisation Réponse 5

Schéma carte régulation splits RAS-B10N3KV2-E

Dom-Aom
Membre inscrit
Dom-Aom
4 295 messages
Bonjour.

Puisque vous avez l'air bricoleur, sachez que vous pouvez déclencher "à distance" la clim en jouant sur la sonde d'ambiance intérieure. Si vous voulez arrêter la clim, connectez une résistance en // avec la sonde avec un relais, la sonde modifiée dira à la carte "arrête les frais, il y a 40° dans la pièce". Pour la remettre en marche, ouvrez le relais.

Cordialement, Dom.
14 janvier 2020 à 09:56
Forum Climatisation Réponse 6

Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages
Bonjour Dom.

Je ne savais pas qu'il y avait une sonde de température ambiante intérieure sur les splits, et encore moins qu'elle déclenchait la marche et/ou arrêt.
Je vais regarder ça de plus près dans ce cas.
Merci de cette info.
17 janvier 2020 à 13:45
Forum Climatisation Réponse 7

Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages

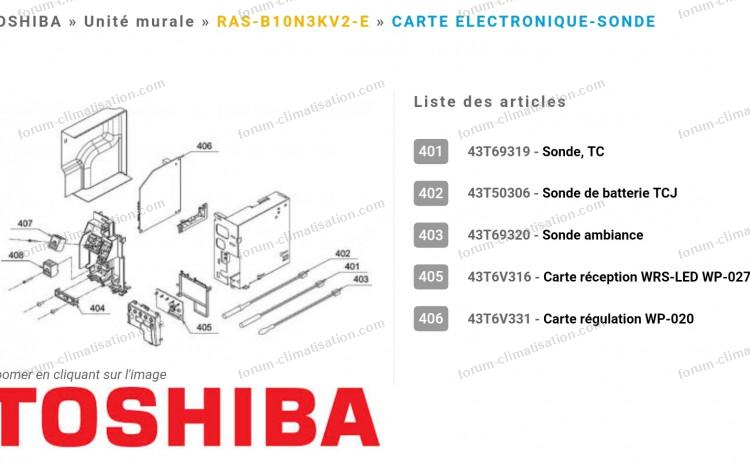

J'ai trouvé ça pour les sondes.

Pour agrandir l'image, cliquez dessus.
sondes clim Toshiba

17 janvier 2020 à 13:48
Forum Climatisation Réponse 8

Schéma carte régulation splits RAS-B10N3KV2-E

Dom-Aom
Membre inscrit
Dom-Aom
4 295 messages
Bonjour.

Une sonde d'ambiance sert de thermostat, donc en quelque sorte de marche / arrêt. Mais pas comme un bouton M/A classique, bien sûr ; elle stoppe la machine quand la consigne est atteinte. Avec l'astuce dont je parle, l'appareil reste complètement opérationnel et sous tension. La sonde court-circuitée simule juste une consigne plus qu'atteinte (largement dépassée). Attention, ça ne marche qu'en chaud. Pour le mode froid, le branchement devra être différent.
18 janvier 2020 à 10:17
Forum Climatisation Réponse 9

Schéma carte régulation splits RAS-B10N3KV2-E

Tonio198527
Membre inscrit
Tonio198527
15 messages
Bonjour.
Effectivement je comprends mieux le fonctionnement.
Je vais faire des essais dans le week-end.
Merci.
18 janvier 2020 à 11:27
