Référence composant carte pcb clim Daikin FVXS35BVMB
Actuellement
10 409
questions dans le
forum climatisation
7905
Question Forum Climatisation : Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour.
Sur ma clim Daikin FVXS35BVMB, la bobine de la carte pcb 2, je crois (celle où le 230V arrive) a cramé et impossible de voir la référence.
J’ai fait contrôler la carte, tout est nickel mis à part cette bobine.
Est-ce que par le plus grand des hasards quelqu’un saurait me renseigner.
Je me suis renseigné dans un magasin d'électronique mais ils ont pu me renseigner que sur la référence de la carte qui est 137634J.
Merci.
Sur ma clim Daikin FVXS35BVMB, la bobine de la carte pcb 2, je crois (celle où le 230V arrive) a cramé et impossible de voir la référence.
J’ai fait contrôler la carte, tout est nickel mis à part cette bobine.
Est-ce que par le plus grand des hasards quelqu’un saurait me renseigner.
Je me suis renseigné dans un magasin d'électronique mais ils ont pu me renseigner que sur la référence de la carte qui est 137634J.
Merci.
14 juillet 2022 à 17:59
Réponse 1 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour.
Une photo du grand brûlé? Et aussi une côté soudures?
Une photo du grand brûlé? Et aussi une côté soudures?
15 juillet 2022 à 06:59
Réponse 2 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB

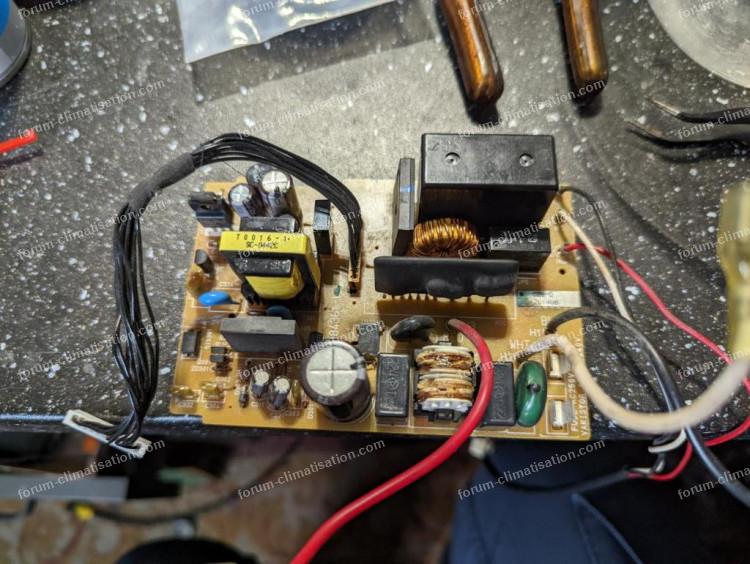

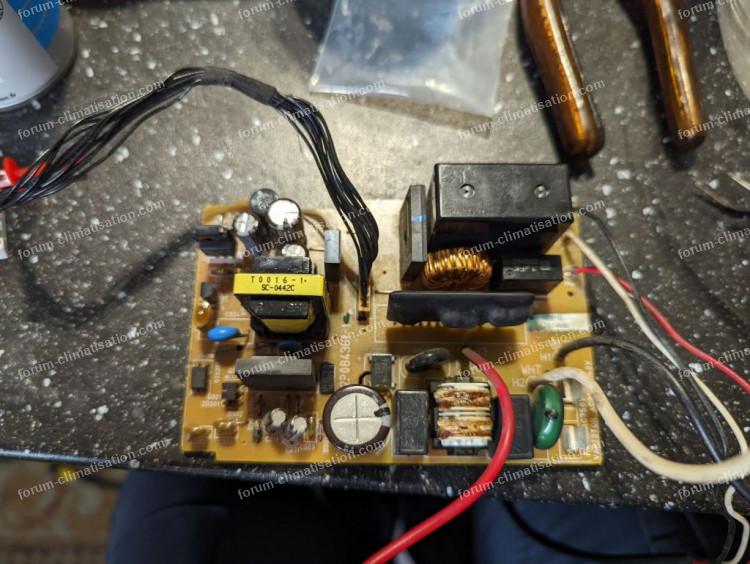

Désolé j’ai dû récupérer photo et j’ai reçu mail dans indésirable.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
16 juillet 2022 à 14:49
Réponse 3 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
"J’ai fait contrôler la carte, tout est nickel mis à part cette bobine." Ben non! La bobine a cramé parce qu'il y a un court-circuit après cette bobine, par exemple dans le pont redresseur, la varistance, le circuit qui hache la haute tension issue du secteur redressé... ou peut-être un des moteurs de ventilation. Il n'y a plus de fusible dans le porte-fusible... il était mort? Si oui, preuve de court-circuit.
La réparation risque de ne pas être facile. Dans un 1er temps, faites une photo NETTE de la carte comme en photo 3, de telle sorte qu'elle apparaisse rectangulaire et non trapézoïdale. Et avec un bon éclairage, la moitié de la carte est dans la pénombre en photo 3... Puis faites une photo de l'autre face de la carte (ce que je demandais, mais vous m'avez mal compris).
Faites aussi une photo du câble qui part sur un moteur, ça peut servir.
La réparation risque de ne pas être facile. Dans un 1er temps, faites une photo NETTE de la carte comme en photo 3, de telle sorte qu'elle apparaisse rectangulaire et non trapézoïdale. Et avec un bon éclairage, la moitié de la carte est dans la pénombre en photo 3... Puis faites une photo de l'autre face de la carte (ce que je demandais, mais vous m'avez mal compris).
Faites aussi une photo du câble qui part sur un moteur, ça peut servir.
16 juillet 2022 à 17:10
Réponse 4 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour.
Dans l'attente de Dom, voici ce que j'ai trouvé par recherche d'image équivalente :
https://www.ariat.hk/parts/taiyo-yuden/TLF14CB4730R2K1
Faute de la rebobiner, reste à trouver la bonne "common mode choke" sur aliexpress ou ailleurs.
Bon faudra aussi supprimer le court-jus qui l'a suicidée
Dans l'attente de Dom, voici ce que j'ai trouvé par recherche d'image équivalente :
https://www.ariat.hk/parts/taiyo-yuden/TLF14CB4730R2K1
Faute de la rebobiner, reste à trouver la bonne "common mode choke" sur aliexpress ou ailleurs.
Bon faudra aussi supprimer le court-jus qui l'a suicidée
16 juillet 2022 à 17:18
Réponse 5 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
OK pas de soucis j’attends que l’on m’envoie photo (la carte n’est pas chez moi mais chez un réparateur).
Oui effectivement il y avait fusible 3,75. Je vous explique ce qui s’est passé.
La rigole de récupération de condensation était pleine vu que l’évacuation était complètement bouchée, de ce fait l’eau a coulé sur le boîtier électrique ce qui a cramé le fusible et je pense que l'eau a dû faire continuité et a envoyé le 230 direct dans la carte.
Le réparateur a contrôlé tous les composants de la carte et me dit que normalement à part la bobine tout est nickel.
Voilà en tout cas je vous remercie de prendre le temps de me répondre et je vous envoie les photos dès que le réparateur me les envoie.
Oui effectivement il y avait fusible 3,75. Je vous explique ce qui s’est passé.
La rigole de récupération de condensation était pleine vu que l’évacuation était complètement bouchée, de ce fait l’eau a coulé sur le boîtier électrique ce qui a cramé le fusible et je pense que l'eau a dû faire continuité et a envoyé le 230 direct dans la carte.
Le réparateur a contrôlé tous les composants de la carte et me dit que normalement à part la bobine tout est nickel.
Voilà en tout cas je vous remercie de prendre le temps de me répondre et je vous envoie les photos dès que le réparateur me les envoie.
16 juillet 2022 à 17:22
Réponse 6 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour Dom,
Nos réponses se sont croisées.
Schéma de câblage qui semble correspondre ?
Pour agrandir l'image, cliquez dessus.
Nos réponses se sont croisées.
Schéma de câblage qui semble correspondre ?
Pour agrandir l'image, cliquez dessus.
16 juillet 2022 à 17:35
Réponse 7 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Oui c’est effectivement le schéma qui est sur la carcasse de la Clim.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
16 juillet 2022 à 17:44
Réponse 8 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB

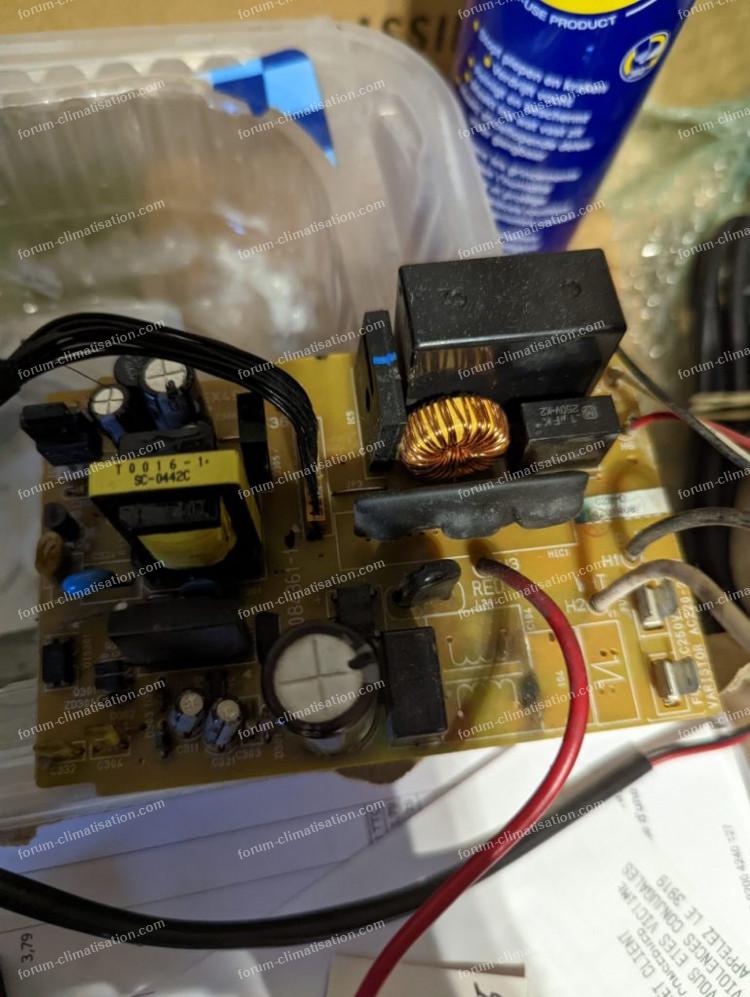

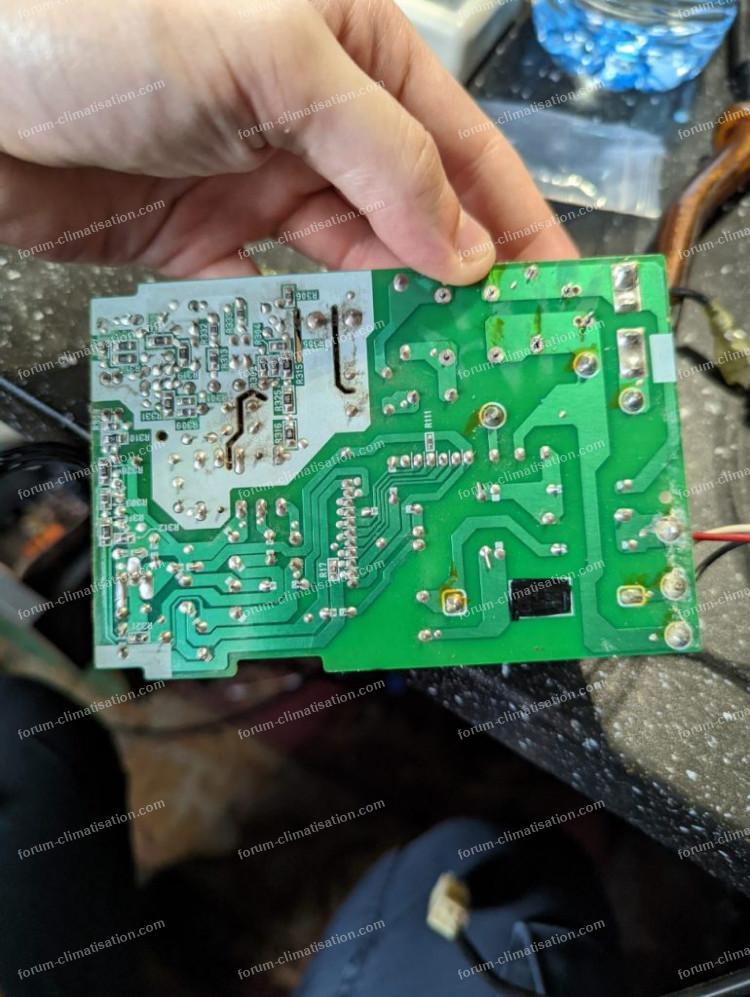

Voilà les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
16 juillet 2022 à 18:28
Réponse 9 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour Tam.
Effectivement la carte PCB2 correspond tout à fait avec la photo. Là où je ne comprends plus c'est que la FVXS35BVMB est une console posée au sol, avec 2 moteurs. Or sur votre schéma, on a un seul moteur. A se demander si notre ami nous a donné le bon type d'unité... Une photo de l'unité en panne pour lever le doute?
J'ai du mal à croire que de l'eau de condensation fasse claquer un fusible "en direct". Parce que l'eau est très résistive. En revanche, si elle amène du 230 sur une commande de composant à assez haute impédance, et que du coup le composant fait n'importe quoi, là pourquoi pas. Mais aussi bien dans un split qu'une console, j'imagine mal une inondation de l'électronique : en général, elle est plus en hauteur que le bac à condensats. Bizarre bizarre...
Effectivement la carte PCB2 correspond tout à fait avec la photo. Là où je ne comprends plus c'est que la FVXS35BVMB est une console posée au sol, avec 2 moteurs. Or sur votre schéma, on a un seul moteur. A se demander si notre ami nous a donné le bon type d'unité... Une photo de l'unité en panne pour lever le doute?
J'ai du mal à croire que de l'eau de condensation fasse claquer un fusible "en direct". Parce que l'eau est très résistive. En revanche, si elle amène du 230 sur une commande de composant à assez haute impédance, et que du coup le composant fait n'importe quoi, là pourquoi pas. Mais aussi bien dans un split qu'une console, j'imagine mal une inondation de l'électronique : en général, elle est plus en hauteur que le bac à condensats. Bizarre bizarre...
16 juillet 2022 à 19:40
Réponse 10 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Je pense que le fusible de 3,15A aurait dû sauter avant les bobinages, tout comme la protection différentielle. Oui, bizarre.
16 juillet 2022 à 22:31
Réponse 11 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Ah mince j’avais pas vu que l’intitulé était faux c’est : FLXS35BVMB
16 juillet 2022 à 23:31
Réponse 12 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Grrrrr!... Pas sympa de nous aiguiller sur des fausses pistes!
Votre prestataire doit pouvoir tester la partie alimentation de la carte. Il remplace la bobine par 2 fils, il connecte une lampe à filament 230V 40W à la place du fusible, et il applique le secteur entre H1 et H2. Normalement l'alim va générer du 12V et du 5V sur les condos des secondaires (partie non blanche de la carte). Si la lampe s'allume franchement en permanence, c'est qu'il y a court-jus.
Si pas de défaut, le problème peut venir du moteur dont un enroulement serait HS. Mesurer entre ses 3 fils pris 2 à 2, il faut lire quelques centaines d'ohms à chaque fois (valeurs différentes, cependant, l'une d'elles étant la somme des 2 autres).
Les nouvelles photos sont toujours trop floues pour être des document de travail!...
Votre prestataire doit pouvoir tester la partie alimentation de la carte. Il remplace la bobine par 2 fils, il connecte une lampe à filament 230V 40W à la place du fusible, et il applique le secteur entre H1 et H2. Normalement l'alim va générer du 12V et du 5V sur les condos des secondaires (partie non blanche de la carte). Si la lampe s'allume franchement en permanence, c'est qu'il y a court-jus.
Si pas de défaut, le problème peut venir du moteur dont un enroulement serait HS. Mesurer entre ses 3 fils pris 2 à 2, il faut lire quelques centaines d'ohms à chaque fois (valeurs différentes, cependant, l'une d'elles étant la somme des 2 autres).
Les nouvelles photos sont toujours trop floues pour être des document de travail!...
17 juillet 2022 à 09:04
Réponse 13 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Encore désolé pour l’intitulé c’est cette satanée correction automatique.
Mon réparateur m’a certifié qu’il a testé correctement le reste du circuit imprimé et vous n'avez pas cette bobine tout était OK il n’y a pas de court-circuit dans la carte électronique en elle-même.
Pour ce qui est de tester le bobinage du moteur je n’ai actuellement plus de multimètre je n’ai qu'un testeur de continuité il faut que je m’en fournisse pour tester le bobinage du moteur.
Les photos n’ont pas été prises par moi je suis désolé, désolé pour la qualité je vais faire mon possible pour vous en fournir des corrects.
Quand je vous remercie de la peine et du temps que vous passez à me répondre. Merci beaucoup.
P. S. : Est-ce que la référence de la bobine que Tam a mis en lien serait la bobine correspondante ?
Mon réparateur m’a certifié qu’il a testé correctement le reste du circuit imprimé et vous n'avez pas cette bobine tout était OK il n’y a pas de court-circuit dans la carte électronique en elle-même.
Pour ce qui est de tester le bobinage du moteur je n’ai actuellement plus de multimètre je n’ai qu'un testeur de continuité il faut que je m’en fournisse pour tester le bobinage du moteur.
Les photos n’ont pas été prises par moi je suis désolé, désolé pour la qualité je vais faire mon possible pour vous en fournir des corrects.
Quand je vous remercie de la peine et du temps que vous passez à me répondre. Merci beaucoup.
P. S. : Est-ce que la référence de la bobine que Tam a mis en lien serait la bobine correspondante ?
17 juillet 2022 à 10:25
Réponse 14 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
"désolé pour l'intitulé" : pas grave.
Si votre réparateur n'a pas mis la carte sous tension, il a pu passer à côté d'un problème invisible avec un multimètre. S'il ne l'a pas fait, je lui conseille de tester comme je l'ai indiqué à 9H04.
Le rôle de la bobine morte n'est pas crucial, c'est pour filtrer : éviter que la carte n'envoie des perturbations haute fréquence sur le secteur... et éviter qu'elle en reçoive d'autres appareils de la maison. On peut la remplacer par 2 résistances de 4.7 ohms 1 watt.
Pour le lien, je ne peux pas dire ; il faut que les dimensions soient les mêmes et aussi la valeur des inductances (inconnues).
Si votre réparateur n'a pas mis la carte sous tension, il a pu passer à côté d'un problème invisible avec un multimètre. S'il ne l'a pas fait, je lui conseille de tester comme je l'ai indiqué à 9H04.
Le rôle de la bobine morte n'est pas crucial, c'est pour filtrer : éviter que la carte n'envoie des perturbations haute fréquence sur le secteur... et éviter qu'elle en reçoive d'autres appareils de la maison. On peut la remplacer par 2 résistances de 4.7 ohms 1 watt.
Pour le lien, je ne peux pas dire ; il faut que les dimensions soient les mêmes et aussi la valeur des inductances (inconnues).
17 juillet 2022 à 14:22
Réponse 15 du forum climatisation
vous ne rigolez pas quand on vous pose une question, merci mille fois, votre niveau de connaissance est vraiment très appréciable, personne ne savait me répondre sur la fonction, j’ai appelé plusieurs soi-disant pro mais votre connaissance de l’architecture du circuit et de l’utilité des composants m’a scotché, ça se perd les gens qui savent de quoi ils parlent, merci.
Mais en gros vous êtes entrain de me dire que si on remplace par résistance ça remarchera en espérant que ce soit que la bobine ?
J'attends demain pour les photos normalement.
Référence composant carte pcb clim Daikin FVXS35BVMB
vous ne rigolez pas quand on vous pose une question, merci mille fois, votre niveau de connaissance est vraiment très appréciable, personne ne savait me répondre sur la fonction, j’ai appelé plusieurs soi-disant pro mais votre connaissance de l’architecture du circuit et de l’utilité des composants m’a scotché, ça se perd les gens qui savent de quoi ils parlent, merci. Mais en gros vous êtes entrain de me dire que si on remplace par résistance ça remarchera en espérant que ce soit que la bobine ?
J'attends demain pour les photos normalement.
17 juillet 2022 à 16:23
Réponse 16 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
"... ça remarchera... ?" Probablement pas, il y a un problème à trouver dans votre installation. La bobine n'a pas cramé spontanément, quelque chose l'a fait cramer. Je le re-redis, la 1ère chose à faire est de vérifier le fonctionnement de la carte d'alim quand elle est déconnectée du reste de la machine.
18 juillet 2022 à 07:21
Réponse 17 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB

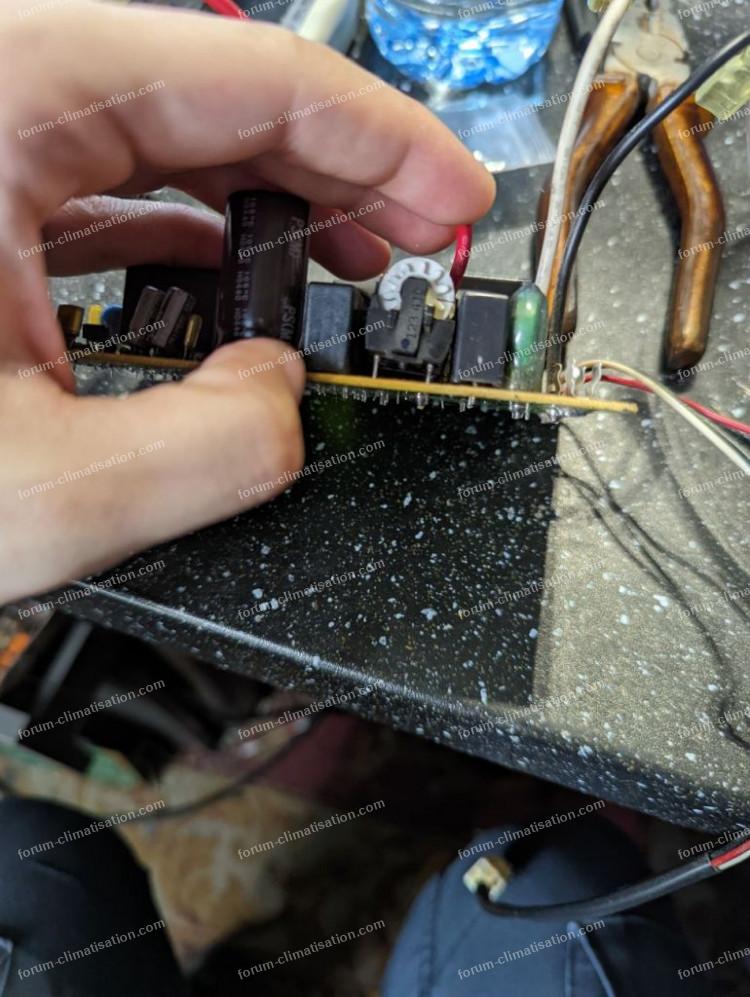

Donc voilà, il a fait ce que vous avez demandé et effectivement il a trouvé un composant défaillant, il sera dans les photos en espérant qu'elles conviennent.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
19 juillet 2022 à 21:46
Réponse 18 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour.
Ah, enfin de belles photos. Le composant mort s'appelle un pont redresseur ou pont de diodes. Quand ce truc meurt, cela se voit en général à l'ohmmètre, pas besoin de mettre sous tension! La personne aurait dû le voir en quelques minutes. A noter que le 16 juillet à 17H10, je vous citais ce composant comme le 1er des suspects à vérifier... :-)
J'ose espérer que ça va remarcher avec un neuf!
Ah, enfin de belles photos. Le composant mort s'appelle un pont redresseur ou pont de diodes. Quand ce truc meurt, cela se voit en général à l'ohmmètre, pas besoin de mettre sous tension! La personne aurait dû le voir en quelques minutes. A noter que le 16 juillet à 17H10, je vous citais ce composant comme le 1er des suspects à vérifier... :-)
J'ose espérer que ça va remarcher avec un neuf!
20 juillet 2022 à 09:47
Réponse 19 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour, rassurant d'avoir trouvé un court-circuit.
Je ne m'explique cependant pas pourquoi le fusible de 3,15A n'a pas sauté avant les 2 bobines (fil bobine supportant bien plus que 3A + fusible en série d'après le PCB + eau de condensation étant très peu conductrice, je pense).
Je ne m'explique cependant pas pourquoi le fusible de 3,15A n'a pas sauté avant les 2 bobines (fil bobine supportant bien plus que 3A + fusible en série d'après le PCB + eau de condensation étant très peu conductrice, je pense).
20 juillet 2022 à 10:24
Réponse 20 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Donc si je récapitule.
La bobine on sen fou on la remplace par les deux résistances et si j’ai de la chance sa refonctionne et j’économise 400€ de carte électronique ?
La bobine on sen fou on la remplace par les deux résistances et si j’ai de la chance sa refonctionne et j’économise 400€ de carte électronique ?
20 juillet 2022 à 12:04
Réponse 21 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
C'est une possibilité. Sous réserves qu'avec le nouveau pont on ait les bonnes tensions en sortie d'alim.
20 juillet 2022 à 16:22
Réponse 22 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Super merci Dom. Je vais essayer les résistances, je vous tiens au "courant".
20 juillet 2022 à 17:32
Réponse 23 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Pardon j’oubliais qu'on soit d’accord, une résistance pour chaque côté de la bobine ?
20 juillet 2022 à 17:45
Réponse 24 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB

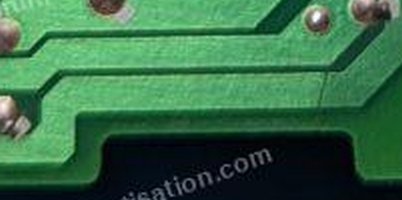

Attention, je vois un problème potentiel : une piste possiblement coupée ; il sera bon de la vérifier. Si on perd la continuité de la piste en courbant un peu la carte, il faudra absolument la réparer.
20 juillet 2022 à 19:34
Réponse 25 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
"une résistance pour chaque côté de la bobine ?" Oui, m'sieur.

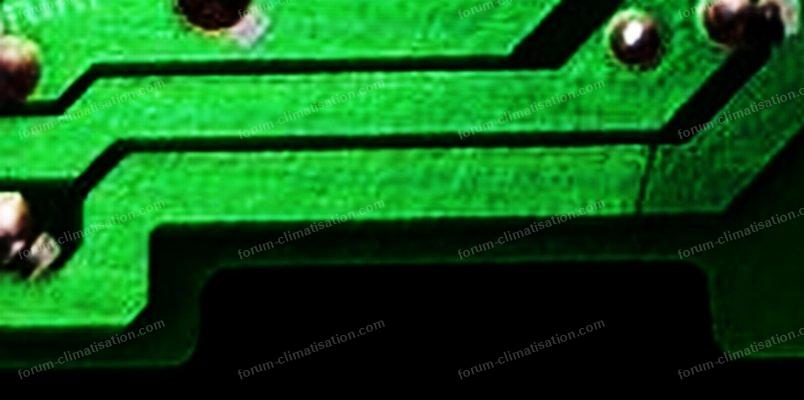

La même fissure après tuning de l'image :
Pour agrandir l'image, cliquez dessus.
La même fissure après tuning de l'image :
Pour agrandir l'image, cliquez dessus.
21 juillet 2022 à 00:23
Réponse 26 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.
21 juillet 2022 à 01:21
Réponse 27 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Super merci beaucoup.
21 juillet 2022 à 06:46
Réponse 28 du forum climatisation
Référence composant carte pcb clim Daikin FVXS35BVMB
Bonjour tout le monde.
J’ai enfin reçu ma carte mais bon ça n’a pas fonctionné, comme le disait Dom-Aom il doit y avoir une autre pièce défectueuse mais bon je pense être bon pour racheter une nouvelle Clim.
Je voulais juste tenir au courant et vous remercier encore pour le temps passé à me répondre.
Merci beaucoup et bonne continuation.
J’ai enfin reçu ma carte mais bon ça n’a pas fonctionné, comme le disait Dom-Aom il doit y avoir une autre pièce défectueuse mais bon je pense être bon pour racheter une nouvelle Clim.
Je voulais juste tenir au courant et vous remercier encore pour le temps passé à me répondre.
Merci beaucoup et bonne continuation.
29 août 2022 à 12:38
