Questions Forum Climatisation : Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Bonjour à tous.

Je suis un bricolo du Dimanche et en voulant réaliser des travaux de peinture j'ai souhaité me faciliter la vie en enlevant la grille de souffle de ma clim...
Malheureusement, la gaine qui se trouvait derrière est tombée dans des combles un mètre plus bas...
C'est physiquement inaccessible.
Et c'est bien là le problème.
J'ai réussi à récupérer la gaine encore fixée au plénum (non sans mal), mais maintenant impossible de la refixer à la grille de souffle.
La grille a des sortes de crochets où j'imagine que le plénum de la gaine vient se fixer mais impossible car le plénum ne passe pas l'ouverture dans le mur pour se fixer dans la grille...
Je ne sais pas si je suis clair mais à l'heure où j'en suis j'ai bien peur de devoir casser le mur et refaire l'installation ce qui je vous l'avoue ne m'enchante pas du tout.

Alors si vous auriez une solution ou un éclairage à me proposer ce serait tout à fait sympa.
Merci à vous de m'avoir lu ! Fabien
11 avril 2020 à 12:32
Réponse 1 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonjour,
Voilà ce que j'ai compris : Vous n'arrivez pas à rebrancher la gaine à la bouche derrière la cloison, exact ?
Si oui, possible d'avoir une photo de l'arrière de la bouche ?

Pour agrandir l'image, cliquez dessus.
bouche clim

11 avril 2020 à 13:14
Réponse 2 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Une notice de plenum ici :
http://www.baillindustrie.com/FR/DOCUMENTATION.awp
11 avril 2020 à 13:36
Réponse 3 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Bonjour.
Merci de votre réponse.
En fait je n'arrive pas à refixer la gaine tombée derrière la cloison à la grille qui souffle dans la chambre.
Voici des photos.
11 avril 2020 à 13:50
Réponse 4 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

Bricovidéo
Administrateur
Bricovidéo
9 034 messages
Bonjour.

Nous n'avons pas reçu les photos que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum climatisation.
11 avril 2020 à 14:23
Réponse 5 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

PL
Membre inscrit
PL
11 218 messages
Bonjour,
Citation :
Je suis un bricolo du Dimanche et en voulant réaliser des travaux de peinture j'ai souhaité me faciliter la vie en enlevant la grille de souffle de ma clim... Malheureusement, la gaine qui se trouvait derrière est tombé dans des combles un mètre plus bas. C'est physiquement inaccessible.
La gaine est tombée dans la cloison, ou mur ?? Un peu spéciale comme installation, je ne comprends pas trop celle-ci ?
En règle générale les gaines de soufflage ou reprises sont accessibles en tout point ?
Besoin d'explications.
Si tombé dans les combles, cela devrait se rattraper, non ? avec un crochet une canne à pêche que sais-je…
11 avril 2020 à 15:02
Réponse 6 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

PL
Membre inscrit
PL
11 218 messages
Re, comment ont fait les installateurs ?
11 avril 2020 à 15:03
Réponse 7 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Citation :
J'ai réussi à récupérer la gaine encore fixée au plénum (non sans mal), mais maintenant impossible de la refixer
Fabien en est là, attendons les photos.
11 avril 2020 à 18:21
Réponse 8 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Désolé, je n'arrivais pas à mettre les photos. Merci encore de vos réponses.
J'ai envoyé les photos sur l'adresse mail.
Demain je vous en ferai de meilleure qualité.
Bonne soirée à vous.
Fabien.
11 avril 2020 à 21:35
Réponse 9 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Navré je viens de prendre connaissance de vos messages sur le forum. Voici les photos que je n'arrivais pas à mettre sur le site.
On peut voir dans le trou.
La partie métallique de la gaine qui vient s'encastrer normalement dans la grille. Et une photo de la grille en question avec les sortes de crochets.
C'est une maison des années 80 et je viens d'acquérir la maison je ne sais pas comment les installateurs ont réalisé ça.

Pour agrandir les images, cliquez dessus.
grille de diffusion climatisationgrille de diffusion climatisationgrille de diffusion climatisation

11 avril 2020 à 21:38
Réponse 10 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonjour Fabien,
D'après cette notice, le cadre devrait être vissé sur le plenum.

Votre cadre a l'air juste clipsé sur le plénum (!) ce qui fait que vous avez réussi à le sortir au lieu d'enlever juste la grille.
A part faire sortir le plenum pour le reclipser voire le visser...

Pour agrandir l'image, cliquez dessus.
notice plenum

12 avril 2020 à 12:49
Réponse 11 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

AAC
Membre inscrit
AAC
1 963 messages
Bonjour,
Non Tam ce n'est pas le bon modèle que vous avez mis, celui de Fabien est un modèle qui se clipse.
Il faut donc le tenir de l'avant et de l’arrière pour y arriver. C'est bizarre car normalement la gaine est fixée sur le plenum.
Elle n'aurait pas dû partir. Pour en être sûr mettez votre installation en route en puissance maxi de soufflage pour savoir si de l'air arrive correctement devant votre trou.
Après il faut voir d'où vient la gaine. Je pense, selon le descriptif qu'elle doit venir du bas.
Là pas beaucoup de solution à part de découper le placo proprement légèrement plus grand, puis de refixer la bouche de soufflage.
Si possible de la bloquer puis de venir remettre le placo en place, de le fixer et de refaire les joints.
Bon courage.
maclimatisation.com
12 avril 2020 à 13:45
Réponse 12 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonjour AAC, d'accord que ce n'est pas le même modèle mais...

D'après la doc ci-dessus, que ce soit le cadre ou le plénum, ils ne devraient pas pouvoir passer le trou.
Cette impossibilité devrait être la même quel que soit le modèle, dès lors que le montage initial est correct, non ?
12 avril 2020 à 15:51
Réponse 13 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

AAC
Membre inscrit
AAC
1 963 messages
Re,
Si le plenum n'a pas été fixé, il tenait uniquement par la grille de soufflage.
Cordialement.
maclimatisation.com
12 avril 2020 à 15:53
Réponse 14 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

Dom-Aom
Membre inscrit
Dom-Aom
4 641 messages
Bonjour.

J'aurais 2 solutions à vous soumettre.

1/ On laisse le mur tel quel. Apparemment la grille masque le placo jusqu'aux coins "o". Dans ce cas vous percez 4 ou 6 trous en "X", et vous vissez le plénum par des moyens divers : pré-trous dans le métal et vis à placo d'au moins 3 ou 4 cm ; ou vis qui vont tenir par derrière une cornière métallique avec une section en S (plus exactement en demi croix gammée) dans laquelle vous coincerez le plénum ; ou autre...

2/ On abat le mur en placo (rien que ça!), cela vous permettrait de a/ mettre une isolation correcte en BA13 portant du polystyrène expansé, ce qui ne semble pas être le cas en ce moment (on dirait qu'il y a un vide de 20 cm derrière le placo?....) b/ agrandir la pièce (on arriverait vite à un demi m²) c/ laisser un petit coffrage pour l'arrivée d'air et sa gaine, que vous pourrez éventuellement déplacer.

Cordialement, Dom.

Pour agrandir l'image, cliquez dessus.
plenumplaco

12 avril 2020 à 16:11
Réponse 15 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Merci à vous tous pour vos propositions de solutions ! C'est très sympa et désolé pour le petit pavé que je vais faire mais je vais essayer de répondre aux interrogations.
Mais désolé il m'est impossible de poster des photos malgré les formats valides.

Alors premièrement il semble que ce soit bien un modèle à "clips" et non à visser. Pour cela je suis embêté de ne pouvoir le clipser car comme le dit AAC, il faut le tenir de l'avant et l'arrière pour le clipser. Le problème étant que je n'ai pas d’accès à derrière la cloison que le plénum ne passe pas le trou et la grille non plus d'ailleurs comme le dit Tam. Aussi la gaine est encore fixée sur le plénum heureusement.
J'ai la solution d'agrandir l'ouverture en "ajustant" le placo et je fais sortir le plénum pour le clipser hors du mur à la grille puis je replace le tout ? Le plénum et la gaine ne seraient soutenus que par les fixations de la grille (comme auparavant) au risque de retomber en la remettant ou de tomber seule un de ces quatre... Je ne sais pas trop...

J'ai testé d'allumer ma clim à pleine puissance et cela fonctionne correctement il y a un bon souffle.

La gaine vient de "l'unité interne" qui se trouve dans la pièce à côté, à vue d’œil cette gaine fait 5 mètres environ jusqu’à l'unité qui repartit les gaines.

Dom Aom votre première solution me semble être intéressante je vais l'étudier !
J'ai envoyé des photos à l'adresse mail en attente qu'elle soient postées pour vous donner une idée plus précise du plénum.
Merci à tous.

Pour agrandir les images, cliquez dessus.
récupérer gaine clim tombée entre les cloisonsrécupérer gaine clim tombée entre les cloisons

12 avril 2020 à 18:40
Réponse 16 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

AAC
Membre inscrit
AAC
1 963 messages
Bonsoir,
Bon c'est moins catastrophique que je pensais. Nous voyons le plenum. Regarder de voir si vous pouvez fixer en le transperçant aux quatre coins celui-ci, en le centrant bien (juste pour le tenir).
Ensuite vous pourrez réenclencher la grille de soufflage sur le plenum.
Cordialement.
maclimatisation.com
12 avril 2020 à 21:09
Réponse 17 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonjour.
Les grandes lignes de ce que je ferais.

Pour agrandir l'image, cliquez dessus.
fixation plenum

13 avril 2020 à 11:12
Réponse 18 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
P. S. : le schéma est une coupe verticale ; je ne placerais les tasseaux qu'en haut et en bas c'est à dire sur les grands côtés du trou.
13 avril 2020 à 15:21
Réponse 19 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

Dom-Aom
Membre inscrit
Dom-Aom
4 641 messages

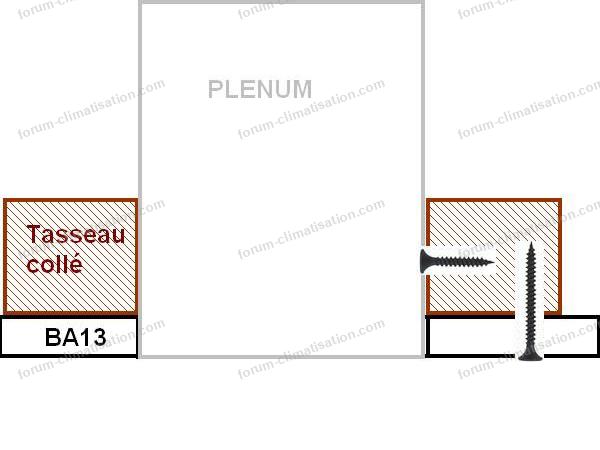

Bonne idée d'utiliser des tasseaux. Par contre, coller sur du BA13... mouais... J'assurerais avec des vis.

Pour agrandir l'image, cliquez dessus.
plenum placo avec vis

13 avril 2020 à 17:55
Réponse 20 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonjour Dom, si si, c'est la surface du collage qui fait sa résistance.
Ça fait longtemps que des éléments de cuisine tiennent chargés à bloc, vissés à du BA13 qui lui tient collé sur du polystyrène, polystyrène lui-même collé sur un mur par des plots de colle.

Jusqu'ici le plenum et sa gaine ont tenu juste clipsés à la grille, alors là plus aucun souci. tongue
13 avril 2020 à 18:56
Réponse 21 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons


Invité
invité
Bonjour ! Vous êtes vraiment tous au top je vais appliquer la méthode avec les tasseaux je pense que c'est à ma portée d'expert...
Je pensais utiliser les cornières alu pour fixer le plénum mais je vais utiliser des tasseaux bois.
Je n'ai pas de colle (et en période de confinement je ne peux pas en acheter) donc je pense les fixer en les vissant.

Avec vos propositions j'ai pu faire croire à ma femme que j'étais un bricoleur hors pair. lol (humour elle sait que je suis nul).
En tout cas merci à tous de votre temps afin de m'aider à résoudre ce problème.
Je reviendrai vers vous pour vous dire ce que ça a donné !
13 avril 2020 à 19:19
Réponse 22 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Bonne réparation Fabien !
Avec un peu de pratique, vous bricolerez aussi bien le dimanche qu'un jour ouvrable tongue
14 avril 2020 à 15:51
Réponse 23 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Bonjour,
Voici les photos des travaux réalisés en deux petites heures suite à vos précieux conseils.
Je ne suis pas un perfectionniste, j'aurai pu mieux faire mais je suis satisfait du résultat, le tout tient très bien, aucun risque que cela tombe et surtout je peux maintenant enlever et remettre la grille sans aucun souci.
Merci encore pour vos conseils avisés.
Bon confinement à tous.
Fabien

Pour agrandir les images, cliquez dessus.
gaine clim 01gaine clim 04gaine clim 05gaine clim 02gaine clim 03

15 avril 2020 à 09:45
Réponse 24 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Super Fabien !
Je craignais un peu les fissures du BA13 par les vis de droite, mais bon à la guerre comme à la guerre. loveliness
15 avril 2020 à 13:14
Réponse 25 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

FabienM
Membre inscrit
FabienM
7 messages
Oui quelques fissures côté droit... Ça a été ma petite frayeur du jour mais rien de méchant au final.
A la guerre comme à la guerre en effet. lol
15 avril 2020 à 20:36
Réponse 26 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons


Invité
invité
Effectivement messieurs, tout le plénum galvanisé se met au-dessus du placo, il existe les Pliables de chez Baillindustrie qui se mettent part le dessous. ;)
22 avril 2020 à 19:18
Réponse 27 d'un contributeur du forum-climatisation

Récupérer gaine clim tombée entre les cloisons

tam
Membre inscrit
tam
931 messages
Citation :
se met au-dessus du placo, il existe les Pliables de chez Baillindustrie
Comment faut-il comprendre "au-dessus" quand le BA13 est au plafond ?
Pliable ? On peut le rentrer par derrière et rabattre la tôle comme un "collet battu" ?
23 avril 2020 à 10:00

Proposer une réponse à Récupérer gaine clim tombée entre les cloisons



image_addAjouter nouveau fichier


En postant votre réponse sur les forums BricoVideo, vous reconnaissez avoir accepté les conditions d'utilisations du forum.

Les champs marqués par des * doivent obligatoirement être renseignés.


Questions apparentées dans le forum Climatisation

  • 1. Passage souris gaine extérieure vers split
    N°5048 : Bonjour à tous. Je me suis inscrit sur ce site afin d'obtenir des conseils pour résoudre un problème qui hante les nuits de mon fiston. J'ai une souris qui s'est installée dans l'isolation de ma cloison. Elle est passée...
  • 2. Installer climatisation sur réseau gainé
    N°72 : J'aimerais avoir la réponse d'un connaisseur en climatisation. Mes 4 chambres à l'étage sont des chambres mansardées avec de grands velux, d'où une température facilement supérieure à 30° l'été, donc impossibilité de...
  • 3. Récupérer le gaz dans le mode chaud en hiver
    N°197 : Bonjour, Je voudrais savoir la méthode pour récupérer le gaz dans le mode chaud dans un climatiseur split-system 12000 BTU. Merci.
  • 4. Récupérer gaz r410a PAC Daikin bouteille récupération
    N°311 : Bonsoir, Je désire récupérer du gaz dans une bouteille de récupération pour ensuite n'en remettre que 3kg. Comment faire ? Merci.
  • 5. PAC Air Eau Atlantic Fujitsu de nouveau en panne
    N°2638 : Bonjour à toutes et tous. Après avoir parcouru ce forum riche en interventions diverses je m'en remets à vous avant de prendre la décision de jeter ma pompe à chaleur à la déchetterie et repasser sur une simple chaudière...
  • 6. Gaine de condensats de clim mobile dans le vide sanitaire
    N°865 : Bonjours. J'ai acheté récemment une clim mobile, mais le problème, c'est que je peux pas raccorder la gaine de condensats à une fenêtre (la fenêtre est trop loin). Je me demande si je peux, sans risque, car j'ai un accès...
  • 7. Passer liaisons frigorifiques sous chape ciment
    N°2249 : Bonjour. Est-t-il possible de passer les liaisons frigorifiques des unités intérieures sous une chape ciment de 9 cm d'épaisseur ? Merci.
  • 8. Ameliorer le rendement de ma clim réversible
    N°1319 : Bonjour ou bonsoir à tous. J'ai remarqué que pas mal de pros répondaient sur le forum alors j'en profite pour exposer mon idée et attendre leurs réponses positives ou négatives. mon installation : gainable Hitachi...
  • 9. Mettre gaine climatiseur mobile dans insert cheminée
    N°459 : Bonjour. Puis-je mettre une gaine climatiseur mobile dans un insert de cheminée entrouvert (6 mètres conduit vertical au-dessus) ? Merci.
  • 10. Récupérer fluide frigorigène pompe à chaleur DAIKIN
    N°530 : Suite à la démolition de ma maison suite à la sécheresse je dois démonter ma pompe à chaleur DAIKIN RZQ 100ET du module hydraulique A J TECH 100. Comment faire pour récupérer le fluide frigorigène. Merci.
>>> Résultats suivants pour : Récupérer gaine clim tombée entre les cloisons >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
La Croix Rouge - premiers secours
6 gestes élémentaires à connaitre absolument Posez votre question de bricolage en cliquant ici Proposition de site
© Bricovidéo
