Question Forum Climatisation : Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bonjour.

Mon projet fin de formation consiste à faire un banc didactique (une chambre froid positif), mon but c'est de faciliter la compréhension du principe de fonctionnement du régulateur électronique Eliwell et de comprendre le pump down pour le stagiaire.
J'ai remplacé les composants (compresseur, électrovanne...) par des voyants.
Ma question est : est-ce qu'il est possible de faire le pump down juste avec un régulateur Eliwell et un temporisateur ?

Pour agrandir les images, cliquez dessus.
Schéma pump down avec régulateur électroniqueschéma pump down avec régulateur électronique

17 avril 2019 à 22:52
Réponse 1 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

adelclim
Membre inscrit
adelclim
1 071 messages
Bonjour hatem.
Vous voulez leur faire une simulation d un pump down ou d'un singl pump down.
Les voyants c'est à défaut d'avoir un vrai groupe frigorifique ?
Je vais essayer de vous faire un schéma de principe puis en fonction de vos besoins et du matos disponible on pourrait le modifier.
Vous n'êtes pas loin de ce qu'il faut faire.
Cordialement.
19 avril 2019 à 18:20
Réponse 2 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bonjour adel.
Je vous remercie infiniment pour votre attention.
Oui ce n'est pas un vrai groupe frigorifique, juste un régulateur, des tempo, et des voyants.
Et je vais tous les mettre dans ce support (images 3 et 4).
Cordialement.

Pour agrandir les images, cliquez dessus.
pump down avec regulateur 1pump down avec regulateur 2pump down avec regulateur 3pump down avec regulateur 4pump down avec regulateur 5

19 avril 2019 à 19:00
Réponse 3 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

adelclim
Membre inscrit
adelclim
1 071 messages
Bonsoir .
Voici un schéma de principe pour un singl pump down.

Pour agrandir l'image, cliquez dessus.
schéma de principe pour un singl pomp down

19 avril 2019 à 23:50
Réponse 4 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

adelclim
Membre inscrit
adelclim
1 071 messages
Bonsoir.
Voici un schéma de principe pour un singl pump down.
Vous disposez de combien de relais / contacteur ?
Il faut au moins deux temporisations une au travail l'autre à l'arrêt.
Dites-moi ce que vous avez comme matos puis on verra comment faire pour que cela fonctionne.
Êtes-vous des pays du Maghreb ?
Cordialement.
20 avril 2019 à 00:05
Réponse 5 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bonsoir.
Merci beaucoup pour ce schéma.
Oui je suis tunisien.
20 avril 2019 à 00:13
Réponse 6 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bon pour ce travail je vais utiliser juste des contacteurs des tempo des voyants et le régulateur Eliwell.
Puisque ce n'est pas un vrai circuit frigorifique je ne peux pas utiliser le pressostat BP.
Merci d'avance.
Cordialement.
20 avril 2019 à 00:20
Réponse 7 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

adelclim
Membre inscrit
adelclim
1 071 messages
Bonsoir
Oui c'est faisable avec un régulateur, des relais, des tempo et des voyants et le tour est joué.
C'est destiné à des stagiaires en réfrigération ?
Vous pouvez aussi leur montrer des sites de professionnels qui ont fait des schémas fluidiques/électriques actifs.
Je m'en suis servi lorsque j'ai fait ma formation de frigoriste il y a quelques années.
Cordialement.
20 avril 2019 à 03:20
Réponse 8 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bonjour.
Oui c'est destiné à des stagiaires en réfrigération et jusqu'à présent, je n'ai pas trouvé de schéma approprié pour ce circuit.
J'ai oublié de vous dire que j'utilise aussi un thermostat.
Cordialement.
20 avril 2019 à 13:16
Réponse 9 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

PL
Membre inscrit
PL
11 514 messages
Bonjour.
Le pump down ne sert qu'à éviter les coups de liquide sur le compresseur, on aspire puis on coupe en BP.
20 avril 2019 à 17:50
Réponse 10 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Bonjour PL.
Merci pour votre attention.
20 avril 2019 à 18:15
Réponse 11 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

adelclim
Membre inscrit
adelclim
1 071 messages
Bonjour à toutes et à tous.
Salam Hatem.
Le contacteur Omron dont vous disposez a déjà la tempo intégrée ?
En façade de celui-ci j'ai dû mal à voir ce qu'il y a dessus.
Je pense que c'est le potentiomètre pour le choix du temps de temporisation.
Vous avez d'autres relais ou pas ?
Le thermostat est un simple contact ou à double contact ?
Le régulateur se mettra en défaut si vous n'avez pas la sonde d'ambiance et de dégivrage.
En fonction de la liste de l'outillage on pourrait faire un schéma complet ou très simpliste (tout dépend du matériel électrique que vous avez sous la main).
Là je vous mets un lien vers le site d'un passionné du froid, qui m'avait aidé à comprendre certains principes lors de ma formation.
http://www.techno-froid.com/index.php/fr/animations-flash
Sur smartphone les animations n'apparaissent pas (en tout cas pas sur lien), sur PC cela fonctionne.
Y a aussi ABC clim c'est pas mal.
PL le singl pump down a d'autres fonctions.
Cordialement.
21 avril 2019 à 12:36
Réponse 12 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Salam Adel.
Merci infiniment pour votre réponse.
Juste une question : comment faire un retard de 10 secondes, puis la lampe s'allume, puis quand j'ouvre le contact elle reste allumée 10 secondes encore puis s’éteint.
La photo ci-dessous est l'équipement que j'ai pour réaliser ce circuit.
Quand j'arrive à faire ce schéma le problème sera résolu.
Merci d'avance.
Cordialement.
24 avril 2019 à 15:08
Réponse 13 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages
Deux contacteurs.
Deux temporisateurs l'un au travail et l'autre au repos.
Un bouton avec maintien.
Une lampe 220v.

Pour agrandir l'image, cliquez dessus.
contacteurs et temporisateurs

24 avril 2019 à 15:14
Réponse 14 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages

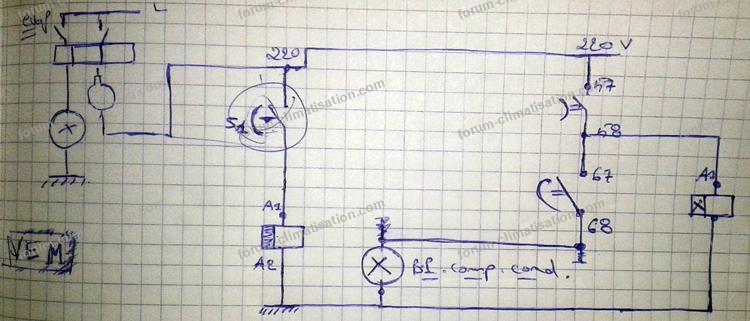

Voilà une solution.

Pour agrandir l'image, cliquez dessus.
schéma Pump Down avec régulateur

25 avril 2019 à 06:09
Réponse 15 d'un contributeur du forum-climatisation

Pump down avec régulateur électronique Eliwell

Hatem
Membre inscrit
Hatem
10 messages

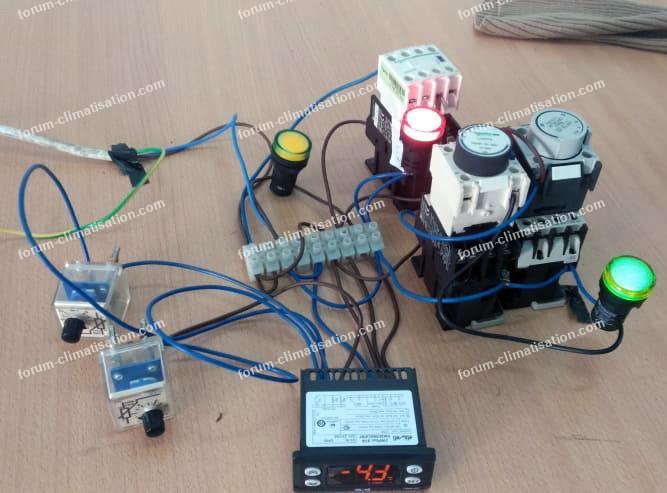

Deux potentiomètres de 100 kohms.

Pour agrandir l'image, cliquez dessus.
montage Pump down avec régulateur électronique

27 avril 2019 à 09:28
