Bonjour.

Vous dites que l'appareil s'est arrêté D'UN COUP de produire du froid.
Si vous avez une grosse fuite, vous verrez facilement s'il y a de l'huile ou du gras sur la tuyauterie de l’appareil.
Vous pouvez entendre tourner votre compresseur sans que celui-ci fasse circuler le gaz (HS).
Je ne connais pas de pro sur Nice.

Bonjour.

Voici une doc avec procédure de dépannage. (Chapitre11)
MitsubishiElectric MUZ-EF service manual

Bonjour.

Pas de rajout de gaz sur mxz-3f68vf4, pré-chargé en usine à 2,4kg.
Votre doc est pour le mxz-3f68vf.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Essayez sur votre CVXM avec les deux switchs du bornier SW951 sur ON, si même problème essayez avec les deux sur OFF. Demandez à Daikin comment résoudre votre erreur UA-00.

Avec le switch 1 de SW 951 sur ON en adresse 2, les deux switch de la FTXM devraient être sur OFF en adresse 1.

Bonjour.

Je vois sur votre photo SW951 sur ON, essayez avec tous les switchs sur off. Ou bien 1 pour CVXM et 2 pour FTXM....(ou l'inverse).
Une disjonction de 5 à 10 minutes est demandée.

Bonjour.

Je n'ai rien trouvé d'autre que cette doc, je ne sais pas si elle pourra vous être utile.
https://www.nodevice.fr/service-manuals/conditioners/daikin/3mks50dvmb/383841#p292
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour.
J'en déduis qu'il ne fonctionne pas correctement non plus.
Un compresseur de quatre ans sur Mitsubishi MXZ serait très étonnant, mais si celui-ci fonctionne depuis quatre ans avec un excès de charge de 500g. Voir 700g, (s’il faut déduire le fait que vous n'ayez que 50 m de tuyau sur les 60 m), cela m'étonne beaucoup moins. (30 % en plus !).

La température de l’ap 35 est peut-être en cause… il y a un bien un réglage au niveau du chapitre 11–6.
Mais vous dites que votre installation a bien fonctionné pendant deux ans et demi…
Quelle est la température de soufflage de l'ap35 ? (je présume aussi que vos UI ne sont pas encrassés ?.)

Bonjour.

8 clignotements "pendant que l'UE est en fonctionnement normale" nous renvoient au code no36.

Pour agrandir l'image, cliquez dessus.

Bonjour, vous semblez avoir trouvé votre problème, bravo à vous et à Dom-Aom.

Bonjour.

Au niveau de votre compresseur, les contrôles Intensité, tension, enroulement...
Fait-il un bruit de claquement au démarrage ?

Pour agrandir l'image, cliquez dessus.

Bonjour.
En faisant basculer votre clim en chaud, puis remis en froid, vous avez fait travailler 4 voies qui se sont sûrement débloquées…
Si le problème revient, essayer de basculer plusieurs fois, sinon ouvrir l'unité extérieure et tapoter sur la vanne 4 voies.
Dans le pire des cas, celle-ci sera à remplacer…ou repartir sur une clim neuve.

Bonjour.

Je ne suis pas certain que cela ait un rapport avec le code défaut UA.
Mais il est bien marqué sur la notice que votre console :
Ne peut pas être raccordée sur un circuit contenant plus de 1,840 kg de gaz.
Il reste aussi l'option de la carte électronique défectueuse dans les codes erreurs...

Pour agrandir l'image, cliquez dessus.

Bonjour.

Quelle charge de gaz contiennent vos installations ?

Avez-vous contrôlé le chapitre 11-3, page 144 ?

Bonjour.

Si vous modifiez le diamètre du détendeur, cela aura un impact sur votre puissance frigorifique, cela n'aura pas d'impact sur le ventilateur et ça ne produira pas forcément plus de froid en ventilant plus.

Bonjour.

Pour moi il y a 500 g en trop, cela veut donc dire qu'il avait respiré environ 2,3kg...(J'espère aussi qu'il y a eu une bonne mise au vide.)
Dans un message, vous dites que d'après le support technique, il faudrait remplacer le compresseur et la carte...
Comment arrivent-ils à cette conclusion et quel est le résumé du lien envoyé (il y a une très longue discussion...)

Bonjour, vous dites qu'après une disjonction, elle a fonctionné plusieurs jours, elle fait bien du froid.

J'élimine donc le manque de gaz.
Vous dites qu'il n'y a pas de codes erreur remontés par la clim (cela n'est très précis) mais je suppose que vous êtes allé contrôler les voyants sur votre UE ou que votre UI ne clignote pas avant de disjoncter.
J'élimine toute panne donnant lieu à un code erreur.(L'installateur de de portes peut avoir fait de la "poussière", pincer un tuyau, endommagé un câble ou modifié le flux d'air de votre UI...)
Fonctionne-t-elle en mode chaud ?

Bonjour.

Pour les câbles de liaisons, êtes-vous bien sûre également ?
(Des photos peut-être).
Je ne comprends pas bien pourquoi avec 5,5 kW d'unités intérieures, vous n'avez pas le 2MXM50a (5,5kW) qui correspondrait parfaitement.
(Moins coûteux, moins de consommation d'énergie, pas de surdimensionnement....).
Les lots que j'ai pu voir et celui que vous avez envoyé proposent bien 7 kW de puissance sur les UI pour le 2mxm68a.
Si elles sont bien compatibles, que dit-il pour le code défaut UA ?

Bonjour.

Oui, effectivement je ne sais pas trop quoi vous dire.
Essayez d'appeler vous-même Daikin avec les références exactes de vos appareils.
Les switchs, il est demandé seulement le A et le B du bornier SW4.

Bonjour.

Je ne pense pas au détendeur, car vous dites que lorsque l'unité A tourne seule, elle fait du froid.
Mais ce n'est pas impossible qu’il soit en cause.

Bonjour, je pense à la vanne 4 voies, si vous dites qu'il n'y a pas de code défaut. Combien de temps a votre installation ?

Bonjour James, je n'ai fait que vous dire la charge correcte que doit contenir votre installation, pour la panne je ne vous affirme rien. (Votre frigoriste a peut-être chargé la bonne quantité). Oui, un problème au niveau du compresseur peut également faire que votre ventilateur tourne au ralenti.Je n'ai malheureusement pas le savoir de Dom en électronique pour répondre à ce type de question.

Brochure Daikin-Multi Dab il faut les FVXM-F apparemment.

Pour agrandir l'image, cliquez dessus.

Je ne vois pourtant pas le point dans la case 3MXM68a et CXVM20A. (Votre frigoriste a-t-il appelé la plateforme Daikin pour vous affirmer l'incompatibilité ?)

Bonjour, le débit d'air soufflé par la A est-il identique aux deux autres ? Si oui, je pencherai vers un manque de charge également.

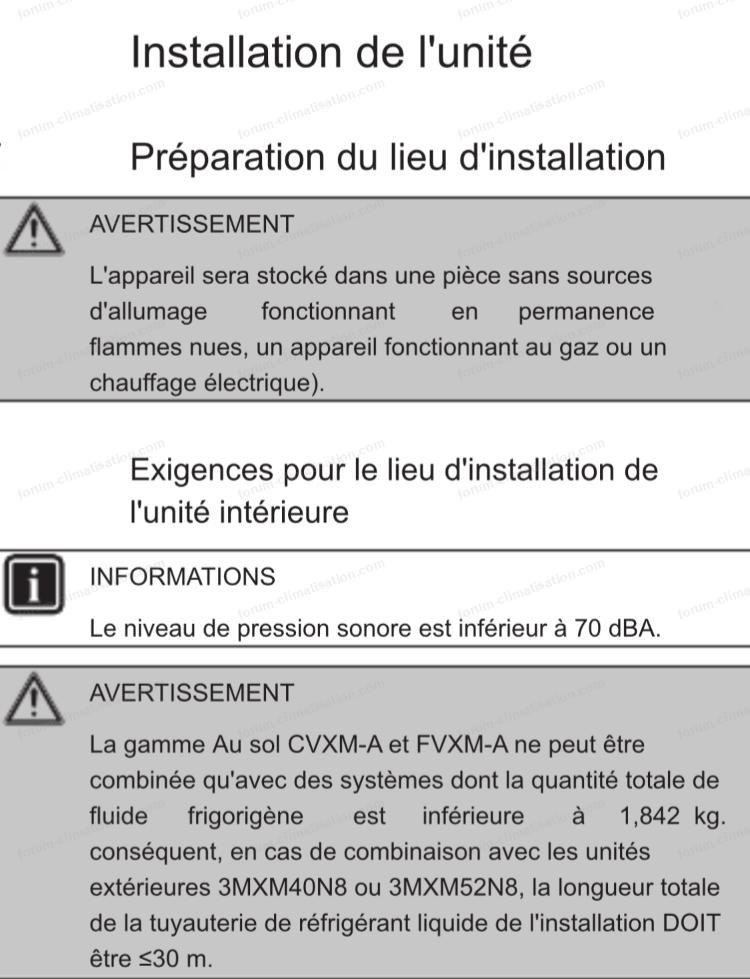

Bonjour, j’ai aussi trouvé ca: La CVXm² 0A2V1B n'est pas compatible avec la 2MXM68A2V1B à cause de la limitation maximale de la charge en fluide autorisée pour l'unité intérieure (1,842 kg), qui est largement inférieure à celle requise par l'unité extérieure multi-zone.Je rejoins donc plutôt l'avis de votre frigoriste... (vérifier quand même les branchements et les réglages de switch demandés ci-dessus.)


Pour agrandir l'image, cliquez dessus.

Bonjour, je vois sur la doc de votre console CVXM20A2V1B « ne peut pas être raccordé à une unité extérieure contenant plus de 1,842kg", vos unités extérieures contiennent 2,4kg. Mais le service après-vente Daikin devrait pouvoir vous répondre sans problème sur la compatibilité.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Une référence MXZ-VF correspond au R 32 et une référence MXZ-VA correspond au R.410 il me semble.
L'installation doit donc contenir 1,9 kg. Il est dit qu'après un rajout de 120 g, ça fonctionne un peu mieux, mais toujours pas suffisamment. Je ne comprends pas bien pourquoi, avec un problème de ventilateur, de platines ou de sonde le fait de rajouter 120g, fonctionnerait mieux... (seulement 4 ans…mais rien est impossible).
Quelle quantité totale a été chargée dans votre installation? Si 1,4kg il manque presque 30% de la charge.

Bonjour, je vois que la référence de votre doc n'est pas la même que celle donnée par James...
Peut-on avoir une photo de la plaque signalétique de l'UE ?

Bonjour,
Le technicien de la marque est passé voir l'installation. Il dit que la carte est HS, ne sait pas pourquoi.
Ils prévoient son remplacement ainsi que le transfo qui a pu être endommagé selon lui.
Il dit que c'est la première fois qu'il constate ce type de dégât sur cette gamme de condenseur...
Une fois ces pièces remplacées, je vous dirai si je constate un changement dans le fonctionnement des ventilateurs car il a passé une demi-heure sur le régulateur en cachant l'écran.

Bonjour,
https://www.modesdemploi.fr/mitsubishi/mxz-2f53vf/mode-d-emploi?p=83
Il y a votre modèle d’UE dans cette doc avec les codes erreurs, les valeurs des sondes, du ventilateur etc.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Il est pourtant écrit que si vous connectez trois ou quatre unités intérieures, veuillez rajouter 500 g de réfrigérant.
Si vous avez une ou plusieurs unités intérieures spécifiques, 170 g par unité.
J'ai envoyé le lien d'une doc technique des groupes mxz pour les codes erreurs.

Pour agrandir l'image, cliquez dessus.

Bonjour,
https://planetaklimata.com.ua/instr/Mitsubishi_Electric/Mitsubishi_Electric_MXZ-F_Service_Manual_Eng.pdf
C’est la seule documentation que j’ai trouvée.

Bonjour.

Voici la notice d’installation :
https://librairie.mitsubishielectric.fr/pdf/book/Manuel_dinstallation_MXZ_3F54_VF_MXZ_3F68_VF_MXZ_4F72_VF_BH79A372H01#page-2-3

Pour agrandir l'image, cliquez dessus.

Bonjour.

Regardez à l'intérieur du capot de votre unité extérieure. Il y a peut-être le schéma et la liste des codes défaut.

Bonjour, j'ai pu trouver que ce code défaut correspond bien à un problème au niveau du ventilateur de l'unité extérieure.

Bonjour.

Si vous mettez uniquement un split en route dans une chambre, celui-ci fonctionne-t-il mieux ?
Je vois sur la doc qu'il est écrit qu'avec trois ou quatre unités intérieures, il faut déjà rajouter 500 g par rapport à la charge usine de 1,4 kg.

Bonjour,
Est-ce votre premier été avec cette installation ?
J'ai un client bouché, qui a environ 70 % d'humidité dans sa boutique à cause d'un fleuve, à quelques mètres de là (Il paraît qu'à 1,50 m sous le sol on y trouve de l'eau).
Un autre client a deux équipements frigorifiques indépendants dans la même chambre froide, avec un basculement automatique tous les mois.
La première installation a une puissance frigorifique adéquate.
Cependant, la deuxième est largement surdimensionnée.
Il se retrouve donc avec un taux d'humidité extrêmement élevé lorsque l'équipement surdimensionné fonctionne.
Celui-ci, fonctionnant peu, n'a pas le temps d'absorber l'humidité.

Bonjour,
Arrivez-vous à déboîter le tuyau d'écoulement (prévoir un seau, parfois il faut d'éclipser le bas de l'unité intérieure de son support mural, ou peut-être y avez-vous accès derrière le mur, pas de siphon sur l L'écoulement PVC?), puis soufflez dedans.
Faites couler de l'eau chaude à travers les ailettes.
Si la fuite d'eau venait bien de l'écoulement ou du bac bouché, le problème sera réglé.

Bonjour, de loin il semble pincé, mais quand je zoome je vois juste deux tubes à plat qui ont été tournés vers la droite pour passer derrière les rails, donc pas pincés.

Bonjour.

Merci encore pour votre réponse, je vous tiendrai au courant de la suite...

Bonjour, voici de nouvelles photos et la puissance d'un ventilateur 640 W.

Pour agrandir les images, cliquez dessus.

Bonjour.

Le code M5 sur une pompe à chaleur Aldes (modèles T.One AIR ou AquaAIR) signifie apparemment :
Problème de communication entre l'unité intérieure et l'unité extérieure.

Bonjour,

Le code "E0  signale apparemment un échec de communication entre l’unité intérieure et l’unité extérieure.
Peut-être un souci dans le câblage.

Bonjour, merci beaucoup pour cette explication précise, il était 23H au moment de cette intervention, avec une température de 45 degrés dans le poste HT.
Demain je prendrai les planques signalétiques (condenseur, ventilateurs, disjoncteur) et d'autres photos.
Il me semble bien que l'électricien qui a remplacé le disjoncteur avait dit que ce n'était pas bien normal de devoir mettre un 20A.

Bonjour, oui il est normal que le ventilateur tourne en continu.

Bonjour, oui un transfo. A l'origine, il y avait un disjoncteur 16A pour alimenter le condenseur, celui-ci sauté alors que l'ampérage max mesuré est de 12A.
Mitsubishi a demandé un 20A, plus de soucis après le remplacement.
