Question Forum Climatisation : Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour à tous.
J'ai fait l'acquisition d'une climatisation Mitsubishi MSZ-HR50VF2.
Je vais faire l'installation moi-même, mais pour la mise en service, un pro s'en occupera.
Voilà, j'ai un gros doute.
J'ai croisé une personne qui fait l'installation de climatisation, et il m'a dit qu'il ne faut surtout pas bouger ce tuyau, celui qui est en coude sur la photo où se trouve le cuivre, car si je le fais, il va se pincer ou se plier.
Je ne sais plus quoi en penser.
Je voulais faire une installation dos à dos pour faire passer la liaison du split directement dans le mur, mais pour ça, il faut que le cuivre du split soit manipulé pour qu'il soit droit par rapport au split.
Merci de votre aide.
J'ai fait l'acquisition d'une climatisation Mitsubishi MSZ-HR50VF2.
Je vais faire l'installation moi-même, mais pour la mise en service, un pro s'en occupera.
Voilà, j'ai un gros doute.
J'ai croisé une personne qui fait l'installation de climatisation, et il m'a dit qu'il ne faut surtout pas bouger ce tuyau, celui qui est en coude sur la photo où se trouve le cuivre, car si je le fais, il va se pincer ou se plier.
Je ne sais plus quoi en penser.
Je voulais faire une installation dos à dos pour faire passer la liaison du split directement dans le mur, mais pour ça, il faut que le cuivre du split soit manipulé pour qu'il soit droit par rapport au split.
Merci de votre aide.
22 juillet 2026 à 14:05
Réponse 1 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2

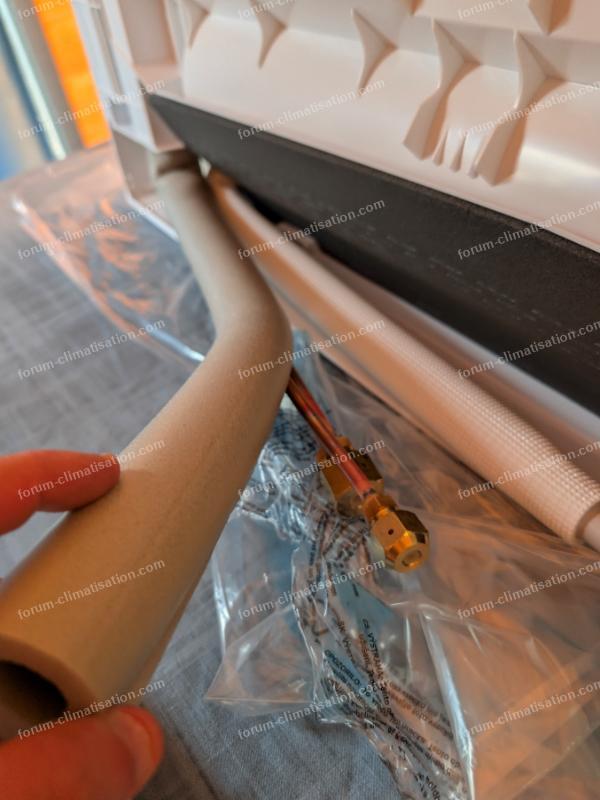

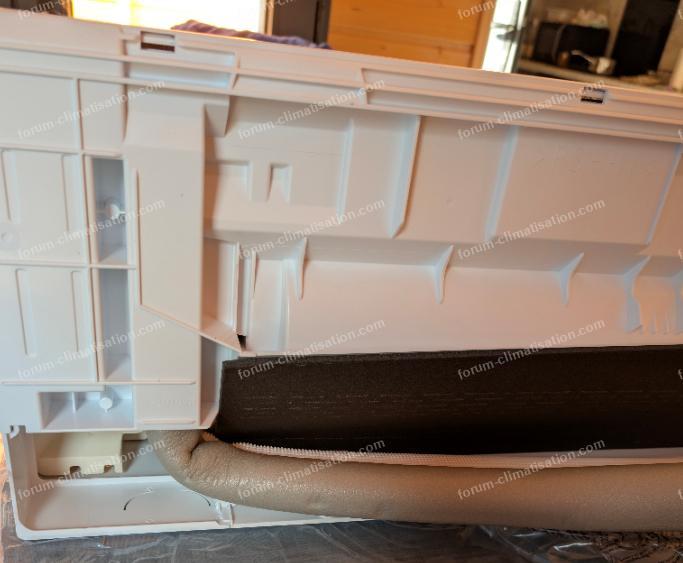

J'ai oublié les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
22 juillet 2026 à 15:55
Réponse 2 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour.
Bien sur que c'est possible, poser votre UI à l'envers dans le carton, pour ne pas abimer la façade, avec une main bien tenir l'emplacement des coudes, avec l'autre main, prendre à pleine main ensemble des deux tubes et Armaflex isolant à peu près au milieu entre les coudes et les raccordements, braquer dans le sens pour obtenir l'angle désiré 90° en l'occurrence.
Dans certains cas vous pour même l'incliner à 180°, voire même avec 180° plus remonté vers le haut complètement vers la gauche de l'UI avec des cintreuse adaptées, mais là, un pro sera plus fiable.
Bien sur que c'est possible, poser votre UI à l'envers dans le carton, pour ne pas abimer la façade, avec une main bien tenir l'emplacement des coudes, avec l'autre main, prendre à pleine main ensemble des deux tubes et Armaflex isolant à peu près au milieu entre les coudes et les raccordements, braquer dans le sens pour obtenir l'angle désiré 90° en l'occurrence.
Dans certains cas vous pour même l'incliner à 180°, voire même avec 180° plus remonté vers le haut complètement vers la gauche de l'UI avec des cintreuse adaptées, mais là, un pro sera plus fiable.
22 juillet 2026 à 17:23
Réponse 3 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour.
Vous dites "Je voulais faire une installation dos à dos". Attention, il est recommandé que la liaison fasse au minimum 3 mètres ; si c'est trop long pour vous, faites une boucle comme, pour un cor de chasse.
Sinon, redresser le tuyau de 90° est parfaitement autorisé, je l'ai d'ailleurs fait chez moi, sans souci.
Vous dites "Je voulais faire une installation dos à dos". Attention, il est recommandé que la liaison fasse au minimum 3 mètres ; si c'est trop long pour vous, faites une boucle comme, pour un cor de chasse.
Sinon, redresser le tuyau de 90° est parfaitement autorisé, je l'ai d'ailleurs fait chez moi, sans souci.
23 juillet 2026 à 07:13
Réponse 4 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Merci pour vos réponses, la distance sera de 5 m en tout.
Une dernière question :

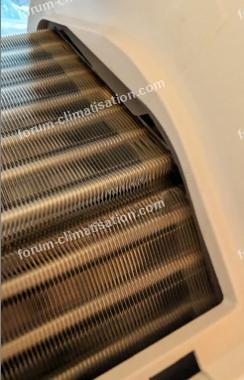

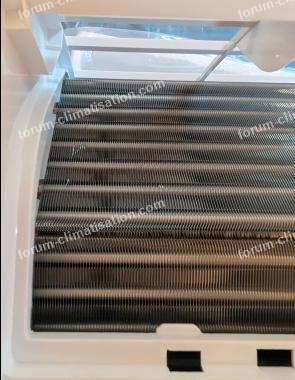

Je pense que ça n'a pas d'incidence, mais en enlevant les filtres, j'ai remarqué que quelques ailettes en aluminium étaient tordues ou écrasées. Le split est tout neuf.
Pour agrandir les images, cliquez dessus.
Une dernière question :
Je pense que ça n'a pas d'incidence, mais en enlevant les filtres, j'ai remarqué que quelques ailettes en aluminium étaient tordues ou écrasées. Le split est tout neuf.
Pour agrandir les images, cliquez dessus.
23 juillet 2026 à 08:28
Réponse 5 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
23 juillet 2026 à 11:32
Réponse 6 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Aucune importance ; vous auriez la moitié des ailettes pliées, alors OK, mais une ou deux ici ou là c'est inévitable et plus que bénin. Vous pouvez les redresser si cela vous chagrine, en les pressant entre 2 couteaux.
23 juillet 2026 à 16:00
Réponse 7 forum climatisation-climatiseurs
Invité
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Invité
Merci pour vos réponses.
J'ai aussi une autre problématique :
La liaison frigorifique du split va dépasser d'environ 15 cm à l'extérieur.
J'ai bien peur que ça soit trop court pour faire les raccordements et pour les cintrer à 90° pour les faire arriver dans ma goulotte le long du mur.
J'ai aussi une autre problématique :
La liaison frigorifique du split va dépasser d'environ 15 cm à l'extérieur.
J'ai bien peur que ça soit trop court pour faire les raccordements et pour les cintrer à 90° pour les faire arriver dans ma goulotte le long du mur.
23 juillet 2026 à 22:28
Réponse 8 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour.
Effectivement, ce détail est important. Je n'ai pas pensé à vous le dire car mes clims ont leurs liaisons 4m soudées dans l'UI avec raccord rapide à l'autre bout. D'autre part, la maintenance ultérieure sera moins facile si l'UI n'est pas basculable autour de son point haut. Il serait plus sage de faire le trou peu avant le bord gauche de l'UI pour que l'intervenant puisse travailler avec une configuration classique.
Effectivement, ce détail est important. Je n'ai pas pensé à vous le dire car mes clims ont leurs liaisons 4m soudées dans l'UI avec raccord rapide à l'autre bout. D'autre part, la maintenance ultérieure sera moins facile si l'UI n'est pas basculable autour de son point haut. Il serait plus sage de faire le trou peu avant le bord gauche de l'UI pour que l'intervenant puisse travailler avec une configuration classique.
24 juillet 2026 à 10:29
Réponse 9 forum climatisation-climatiseurs
Position tuyau split climatisation Mitsubishi MSZ-HR50VF2
Bonjour.
Pour les ailettes pas d'incidences majeures. si vous avez 15 cm de sortie des tubes vers l'extérieur vous avez largement de quoi faire serrer les dudgeons.
Perso e que je fait, est si vous percez un trou rond pour le passage tube câble, condensats, il faut déjà percer en biais de l'intérieur vers l'extérieur du haut vers le bas, car suivant exposition moins de risque d'infiltration d'eau en cas de pluie et meilleur pente pour les condensats pour casser le bas de ce rond au marteau piqueur pour accentuer cette pente vous aurez beaucoup moins d'angle pour installer les tubes et les mettre proprement dans la moulure extérieure sans les plier.
Comme expliquer par Dom-Aom, pour la bascule de l'UI ce ne sera plus possible.
Pour les ailettes pas d'incidences majeures. si vous avez 15 cm de sortie des tubes vers l'extérieur vous avez largement de quoi faire serrer les dudgeons.
Perso e que je fait, est si vous percez un trou rond pour le passage tube câble, condensats, il faut déjà percer en biais de l'intérieur vers l'extérieur du haut vers le bas, car suivant exposition moins de risque d'infiltration d'eau en cas de pluie et meilleur pente pour les condensats pour casser le bas de ce rond au marteau piqueur pour accentuer cette pente vous aurez beaucoup moins d'angle pour installer les tubes et les mettre proprement dans la moulure extérieure sans les plier.
Comme expliquer par Dom-Aom, pour la bascule de l'UI ce ne sera plus possible.
