Question Dépannage Climatisation : Panne pompe à chaleur Fuji Electric Sauter
Bonjour.
Je souhaites avoir votre conseil pour tenter de comprendre pourquoi mon climatiseur Fuji Electric Sauter ne fonctionne plus. Référence: RSA12LCC (intérieur) ROR12LCC (extérieur)
Le symptôme: en fonctionnement seul le ventilateur de l'unité intérieur s’enclenche.
A l'extérieur rien ne se passe. Pas de ventilateur, pas de compresseur.
On entend simplement "clac...clac" toutes les 1s environ.
Aucun clignotement sur l'unité intérieur sensé m'aider à identifier la panne.
Je me suis d'abord focalisé sur la partie extérieure. Les sondes de températures semblent bien fonctionner.
Résistance autour de 8Kohm de mémoire. Au borne du compresseur je vois une continuité.
Pareil pour le ventilateur. L'unité extérieure est bien alimentée par l'unité intérieur en 230V AC.
La phase "3" de communication est à environ 130V par rapport au neutre.
Coté circuit continu, au niveau des gros condensateur je mesure bien 317V en "fonctionnement".

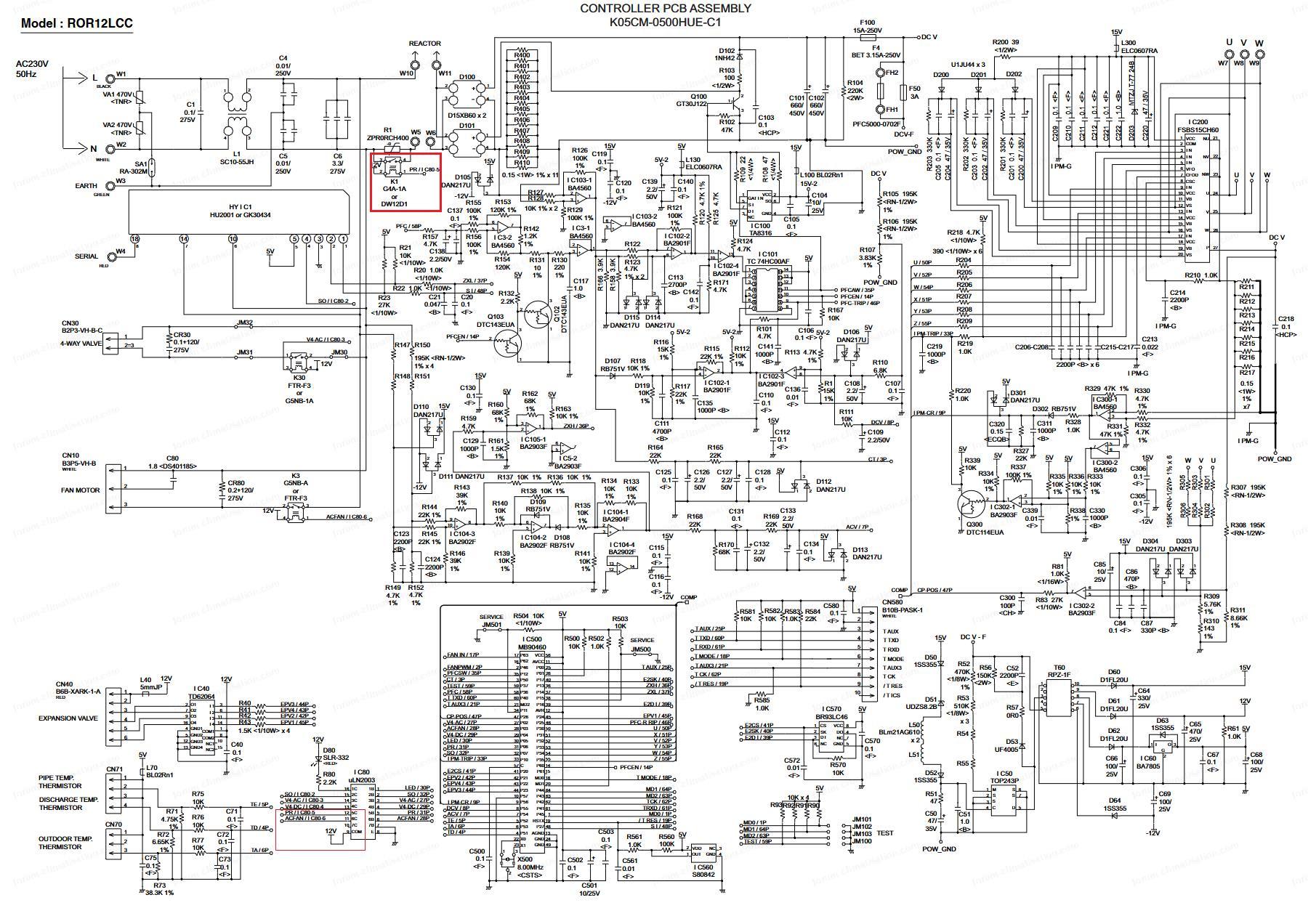

Le relais qui ne colle pas est le relais K1 sur lequel je vois bien le 12V qui n'arrive pas à tenir. A d'autres endroits, je mesure bien des tensions de 5V et 15V stable. ci-dessous le schéma électrique.
A coté de ça j'ai même testé indépendamment le ventilateur extérieur sur un raccordement indépendant avec un condensateur adapté. Il fonctionne. Un peu lent au démarrage mais ça va.
Il se trouve que j'ai pu trouver une autre carte électronique du module extérieur.
Mais après changement je retrouve exactement le même problème... Le relais K1 ne colle pas.
Soit j'ai vraiment très peu de chance, soit le problème est ailleurs. Et c'est là où je sèche.

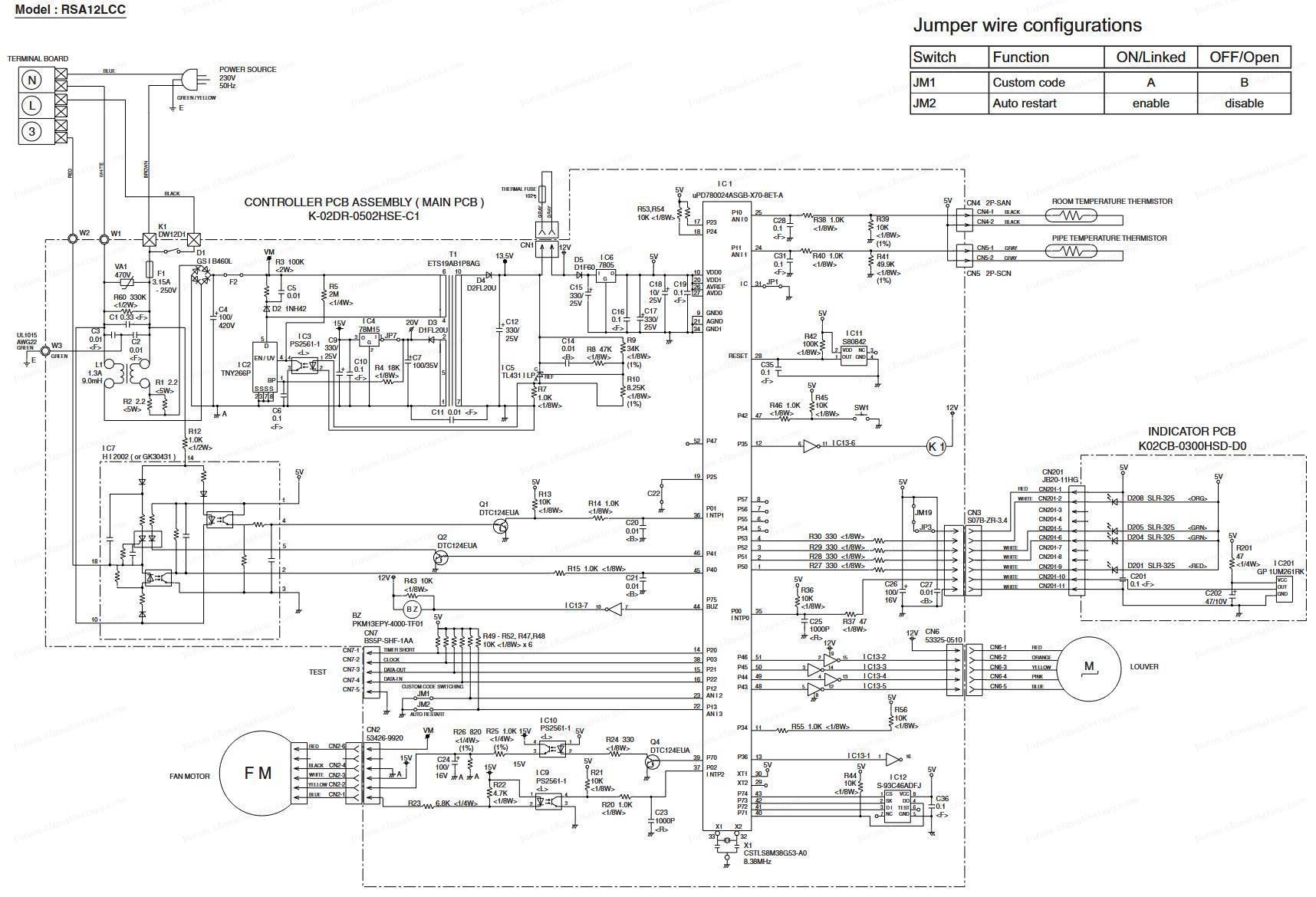

Sur la carte intérieure, j'ai regardé les sondes de température.
Elles me semblent ok (16K et 8K ohm). Mais sur le reste je ne sais pas trop quoi regarder.
J'ai aussi regardé avec un petit oscilloscope portable la phase "3".
Je vois un signal sinusoïdal d'une période de 10s et entrecoupé de plusieurs impulsions très rapides.
Ça fait vraiment modulation de fréquence qui dialogue.
Au delà de ça, je ne sais pas trop quoi en conclure de plus. Je pourrais faire une photo éventuellement.
La prochaine étape que je vois, c'est le remplacement de la carte intérieure mais peut-être qu'un autre composant met le reste en défaut ?
Quelque chose à me conseiller ?
Merci à vous.
Pour agrandir les images, cliquez dessus.
Je souhaites avoir votre conseil pour tenter de comprendre pourquoi mon climatiseur Fuji Electric Sauter ne fonctionne plus. Référence: RSA12LCC (intérieur) ROR12LCC (extérieur)
Le symptôme: en fonctionnement seul le ventilateur de l'unité intérieur s’enclenche.
A l'extérieur rien ne se passe. Pas de ventilateur, pas de compresseur.
On entend simplement "clac...clac" toutes les 1s environ.
Aucun clignotement sur l'unité intérieur sensé m'aider à identifier la panne.
Je me suis d'abord focalisé sur la partie extérieure. Les sondes de températures semblent bien fonctionner.
Résistance autour de 8Kohm de mémoire. Au borne du compresseur je vois une continuité.
Pareil pour le ventilateur. L'unité extérieure est bien alimentée par l'unité intérieur en 230V AC.
La phase "3" de communication est à environ 130V par rapport au neutre.
Coté circuit continu, au niveau des gros condensateur je mesure bien 317V en "fonctionnement".
Le relais qui ne colle pas est le relais K1 sur lequel je vois bien le 12V qui n'arrive pas à tenir. A d'autres endroits, je mesure bien des tensions de 5V et 15V stable. ci-dessous le schéma électrique.
A coté de ça j'ai même testé indépendamment le ventilateur extérieur sur un raccordement indépendant avec un condensateur adapté. Il fonctionne. Un peu lent au démarrage mais ça va.
Il se trouve que j'ai pu trouver une autre carte électronique du module extérieur.
Mais après changement je retrouve exactement le même problème... Le relais K1 ne colle pas.
Soit j'ai vraiment très peu de chance, soit le problème est ailleurs. Et c'est là où je sèche.
Sur la carte intérieure, j'ai regardé les sondes de température.
Elles me semblent ok (16K et 8K ohm). Mais sur le reste je ne sais pas trop quoi regarder.
J'ai aussi regardé avec un petit oscilloscope portable la phase "3".
Je vois un signal sinusoïdal d'une période de 10s et entrecoupé de plusieurs impulsions très rapides.
Ça fait vraiment modulation de fréquence qui dialogue.
Au delà de ça, je ne sais pas trop quoi en conclure de plus. Je pourrais faire une photo éventuellement.
La prochaine étape que je vois, c'est le remplacement de la carte intérieure mais peut-être qu'un autre composant met le reste en défaut ?
Quelque chose à me conseiller ?
Merci à vous.
Pour agrandir les images, cliquez dessus.
19 septembre 2026 à 23:43
Conseils 1 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour,
Vous avez N = neutre P = phase la borne 3 = com, si vous avez 230 V et de la com, je pense que la UI est OK, vous avez changé la carte UE soit elle à un problème, soit il se pourrait que le compresseur ou le ventilo condenseur HS.
Mais apparemment vous l'avez testé et fonctionnerait, si compresseur il faudra le remplacer avec la carte.
Vérifier les enroulements. Attendons aussi peut-être d'autres réponses.
Vous avez N = neutre P = phase la borne 3 = com, si vous avez 230 V et de la com, je pense que la UI est OK, vous avez changé la carte UE soit elle à un problème, soit il se pourrait que le compresseur ou le ventilo condenseur HS.
Mais apparemment vous l'avez testé et fonctionnerait, si compresseur il faudra le remplacer avec la carte.
Vérifier les enroulements. Attendons aussi peut-être d'autres réponses.
20 septembre 2026 à 12:00
Conseils 2 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour.
Dans un 1er temps, il faut bien cerner l'unité à problème. Déconnectez hors tension le fil de comm. Si le clac-clac persiste dans l'UE, le problème est dans l'UE. Comme je l'ai dit dans la question précédente, ce clac dénote une "relaxation" de l'alim, fonctionnement "normal" puis "alerte" qui la fait stopper, puis ça recommence.
Si le fait de changer la carte n'amène rien, il faut chercher la cause dans un élément extérieur à la carte. Le ventilo, hors sujet, car il n'est pas brushless DC330V. Le compresseur, je n'y crois pas trop. En revanche la vanne qui dose le gaz envoyé à l'UI pourrait avoir un de ses 4 enroulements en CtCt et dès que la carte excite cet enroulement l'alim crie au secours...
Déconnectez le câble qui va à cette EV (CN40, 6 fils), et voyez si l'alim redevient sage. Si oui, mesurez les 4 enroulements. Broche 1 commun de 2 enroulements, broche 2 des 2 autres. En général 47 ohms.
Dans un 1er temps, il faut bien cerner l'unité à problème. Déconnectez hors tension le fil de comm. Si le clac-clac persiste dans l'UE, le problème est dans l'UE. Comme je l'ai dit dans la question précédente, ce clac dénote une "relaxation" de l'alim, fonctionnement "normal" puis "alerte" qui la fait stopper, puis ça recommence.
Si le fait de changer la carte n'amène rien, il faut chercher la cause dans un élément extérieur à la carte. Le ventilo, hors sujet, car il n'est pas brushless DC330V. Le compresseur, je n'y crois pas trop. En revanche la vanne qui dose le gaz envoyé à l'UI pourrait avoir un de ses 4 enroulements en CtCt et dès que la carte excite cet enroulement l'alim crie au secours...
Déconnectez le câble qui va à cette EV (CN40, 6 fils), et voyez si l'alim redevient sage. Si oui, mesurez les 4 enroulements. Broche 1 commun de 2 enroulements, broche 2 des 2 autres. En général 47 ohms.
20 septembre 2026 à 12:05
Conseils 3 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonsoir,
Effectivement si je débranche la bobine du détendeur, le ventilateur démarre !
J'ai fais des mesures de résistance et j'obtiens des valeurs de 54ohm mais seulement 3 valeurs. Pas la 4eme.
Je ne trouve pas non plus les couleurs des fils cohérent avec le schéma électrique. Avant de partager les résultats je veux vérifier mes mesures.
Je reprends ça demain matin.
Merci encore.
Effectivement si je débranche la bobine du détendeur, le ventilateur démarre !
J'ai fais des mesures de résistance et j'obtiens des valeurs de 54ohm mais seulement 3 valeurs. Pas la 4eme.
Je ne trouve pas non plus les couleurs des fils cohérent avec le schéma électrique. Avant de partager les résultats je veux vérifier mes mesures.
Je reprends ça demain matin.
Merci encore.
21 septembre 2026 à 00:56
Conseils 4 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Pour tester plus surement les enroulements, réunissez les 2 communs ensemble et mesurez les 4 résistances en mettant un des fils du multimètre sur ce "super commun". Certains se sont déjà faits avoir en ignorant cette spécificité des 2 communs disjoints...
21 septembre 2026 à 11:30
Conseils 5 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour.
OK en mettant en commun 1 et 2 (Rouge et marron), je trouve ça plus cohérent.
Sur deux fils je suis ok, mais 2 autres sont KO avec 90 et 3Ω. Ci-dessous les résultats.
Il y a quelques traces de rouille sur la pièce.
Ce n'est pas choquant mais ça doit expliquer les déséquilibres.
Je vais trouver sa remplaçante et on va tester tout ça.
Merci encore Dom-Aom !
OK en mettant en commun 1 et 2 (Rouge et marron), je trouve ça plus cohérent.
Sur deux fils je suis ok, mais 2 autres sont KO avec 90 et 3Ω. Ci-dessous les résultats.
Il y a quelques traces de rouille sur la pièce.
Ce n'est pas choquant mais ça doit expliquer les déséquilibres.
Je vais trouver sa remplaçante et on va tester tout ça.
Merci encore Dom-Aom !
21 septembre 2026 à 13:42
Conseils 6 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour.
Donc 3 ohms font qu'on demande 4A à l'alim quand on excite l'enroulement HS, CQFD. Ça la met à genoux et c'est ce qui cause le cyclage observé.
Attention à acheter une bobine avec 6 fils, car il y a aussi les versions 5 fils. Il sera bon aussi de vérifier les sorties du driver, dont le canal relié à l'enroulement en CtCt aura pu dégager. Voir question 10623 post 17 pour le mode opératoire.
Donc 3 ohms font qu'on demande 4A à l'alim quand on excite l'enroulement HS, CQFD. Ça la met à genoux et c'est ce qui cause le cyclage observé.
Attention à acheter une bobine avec 6 fils, car il y a aussi les versions 5 fils. Il sera bon aussi de vérifier les sorties du driver, dont le canal relié à l'enroulement en CtCt aura pu dégager. Voir question 10623 post 17 pour le mode opératoire.
22 septembre 2026 à 10:02
Conseils 7 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Fermeture définitive possible des forums.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo
L'intelligence artificielle va-elle tuer Internet.
Quand l'intelligence artificielle répond n'importe quoi.
Notre forum vous a aidé, aidez le forum !
Fermeture définitive possible des forums.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo
L'intelligence artificielle va-elle tuer Internet.
Quand l'intelligence artificielle répond n'importe quoi.
22 septembre 2026 à 16:47
Conseils 8 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Bonjour.
C'est bon la clim refonctionne !
J'ai trouvé la référence identique chez Atlantic en neuf et je suis passé par un fournisseur pro pour avoir la pièce 50e.
Coté carte j'ai fais les contrôles en amont du branchement et on était bon.
Un grand merci Dom-Aom !
J'ai l'impression que c'est une panne plutôt courante au final...
Je vous fait suivre un don pour que ce forum très intéressant puisse continuer à exister. :)
C'est bon la clim refonctionne !
J'ai trouvé la référence identique chez Atlantic en neuf et je suis passé par un fournisseur pro pour avoir la pièce 50e.
Coté carte j'ai fais les contrôles en amont du branchement et on était bon.
Un grand merci Dom-Aom !
J'ai l'impression que c'est une panne plutôt courante au final...
Je vous fait suivre un don pour que ce forum très intéressant puisse continuer à exister. :)
29 septembre 2026 à 22:20
Conseils 9 forum dépannage climatisation climatiseurs
Panne pompe à chaleur Fuji Electric Sauter
Goude!
Merci pour le retour et le cagnottage. Effectivement, ce type de panne est en augmentation depuis quelques années. A chaque fois, de la rouille explique l'apparition de fuites qui dégénèrent avec le temps, jusqu'à faire un CtCt.
Bon vent, frais ou chaud suivant la saison. Dom.
Merci pour le retour et le cagnottage. Effectivement, ce type de panne est en augmentation depuis quelques années. A chaque fois, de la rouille explique l'apparition de fuites qui dégénèrent avec le temps, jusqu'à faire un CtCt.
Bon vent, frais ou chaud suivant la saison. Dom.
